电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
第一章第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。
电力电子技术课后答案第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 、I 、I 。
π4π4π25π4a)b)c)图1-431图1-43 晶闸管导电波形解：a)I d1=π21⎰ππωω4)(sin t td I m=π2mI (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m=2mIπ2143+≈0.4767 I m b) I d2=π1⎰ππωω4)(sin t td I m=πmI (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t Im =22m I π2143+≈0.6741I mc) I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰22)(21πωπt d I m=21 I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56c) I m3=2 I = 314,I d3=41I m3=78.59. 试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。
第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a)I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I mI 1=⎰ππωωπ42)()sin (21t d t I m =2mI π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰22)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b)I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.56. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。
《电力电子技术》第五版 机械工业出版社课后习题答案第二章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2mI π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰2)(πωt d I m =41I mI 3 =⎰202)(21πωπt d I m =21I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知 a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b)I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
第一章第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

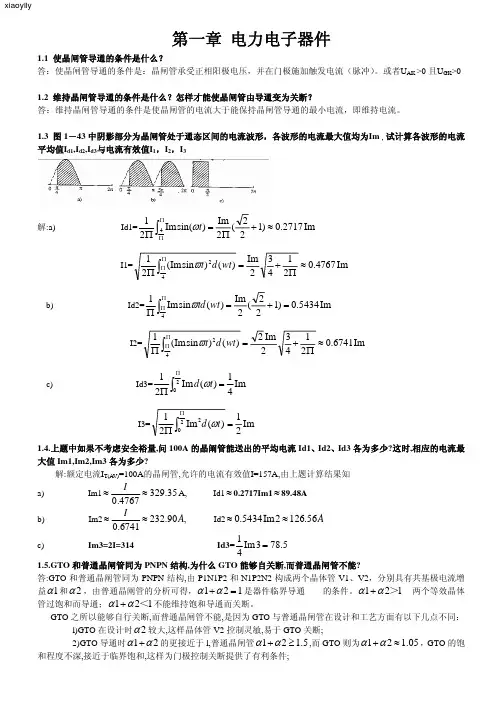

第一章 电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK >01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im , 试计算各波形的电流平均值I d1,I d2,I d3与电流有效值I 1，I 2，I3解:a) Id1=Im 2717.0)122(2Im )(sin Im 214≈+Π=Π∫ΠΠt ω I1=Im 4767.021432Im )()sin (Im 2142≈Π+=Π∫ΠΠwt d t ϖ b) Id2=Im 5434.0)122(2Im )(sin Im 14=+=Π∫ΠΠwt d t ϖ I2=Im 6741.021432Im 2)()sin (Im 142≈Π+=Π∫ΠΠwt d t ϖ c) Id3=∫Π=Π20Im 41)(Im 21t d ω I3=Im 21)(Im 21202=Π∫Πt d ω 1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时,相应的电流最大值Im1,Im2,Im3各为多少?解:额定电流I T(A V)=100A 的晶闸管,允许的电流有效值I=157A,由上题计算结果知 a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) Im2,90.2326741.0A I≈≈ Id2A 56.1262Im 5434.0≈≈c) Im3=2I=314 Id3=5.783Im 41=1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答:GTO 和普通晶阐管同为PNPN 结构,由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通 的条件。
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
王兆安《电力电子技术》（第4版）课后习题解第1章 电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极注入正向触发电流。
1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流（即维持电流），即H A I I >。
要使晶闸管由导通变为关断，可通过外加反向阳极电压或减小负载电流的办法，使流过晶闸管的电流降到维持电流值以下，即H A I I <。
1.3 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为m I 。
试计算各波形的电流平均值1d I ，2d I ，3d I 与电流有效值1I ，2I ，3I 。
解：a ）m m md I I t d t I I 2717.0)122(2)()(sin 2141≈+==⎰πωωπππm m m I I t d t I I 4767.021432)()sin (21421≈+==⎰πωϖπππb ） m mm d I I t d t I I 5434.0)122()()(sin 142≈+==⎰πωωπππm m m I I t d t I I 6471.0214322)()sin (1422≈+==⎰πωϖπππc ） ⎰==20341)(21πωπm m d I t d I I m m I t d I I 21)(212023==⎰ωππ1.4 上题中如果不考虑安全裕量，问100A 的晶阐管能送出的平均电流1d I 、2d I 、3d I 各为多少？这时，相应的电流最大值1m I 、2m I 、3m I 各为多少？解：额定电流A I AV T 100)(=的晶闸管，允许的电流有效值A I 157=，由上题计算结果知：a ） A II m 35.3294767.01≈≈A I I m d 48.892717.011≈≈b ） A II m 90.2326741.02≈≈ A I I m d 56.1265434.022≈≈c ） A I I m 31423== A I I md 5.784133==1.5 GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶阐管同为PNPN 结构，由211P N P 和221N P N 构成两个晶体管1V 、2V ，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
121＞αα+两个等效晶体管过饱和而导通；121＜αα+不能维持饱和导通而关断。
GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点图1-43 晶闸管导电波形不同：1）多元并联集成结构使每个GTO 元阴极面积很小，门极和阴极间的距离大为缩短，2P 区的横向电阻很小，显著减小了横向压降效应，从而使从门极抽出较大的电流成为可能；2） GTO 导通时21αα+的更接近于1，普通晶闸管5.121≥+αα，而GTO 则为05.121≈+αα，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；而且GTO 在设计时2α较大，这样晶体管2V 控制灵敏，易于GTO 关断；3） GTO 的3J 结的反向击穿设计得较高，使得允许在门极和阴极间施加较高的反向驱动电压，不仅可以进一步削弱横向压降效应，而且可以加速GTO 体内非平衡载流子经门极回路泄放的过程。
1.6 如何防止电力MOSFET 因静电感应引起的损坏？答：电力MOSFET 的栅极绝缘层很薄弱，容易被击穿而损坏。
MOSFET 的输入电容是低泄漏电容，当栅极开路时极易受静电干扰而充上超过±20V 的击穿电压，所以为防止MOSFET 因静电感应而引起的损坏，应注意以下几点： ① 一般在不用时将其三个电极短接；② 装配时人体、工作台、电烙铁必须接地，测试时所有仪器外壳必须接地；③ 电路中，栅、源极间常并联齐纳二极管以防止电压过高；④ 漏、源极间也要采取缓冲电路等措施吸收过电压。
1.7 IGBT 、GTR 、GTO 和电力MOSFET 的驱动电路各有什么特点？答：IGBT 驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT 是电压驱动型器件，IGBT 的驱动多采用专用的混合集成驱动器。
GTR 驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过程，减小开通损耗，关断时，驱动电路能提供幅值足够大的反向基极驱动电流，并加反偏截止电压，以加速关断速度。
GTO 驱动电路的特点是：GTO 要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和陡度要求更高，其驱动电路通常包括开通驱动电路，关断驱动电路和门极反偏电路三部分。
电力MOSFET 驱动电路的特点：要求驱动电路具有较小的输入电阻，驱动功率小且电路简单。
1.8 全控型器件的缓冲电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。
答：全控型器件缓冲电路的主要作用是抑制器件的内因过电压，dt dv或过电流和dtdi，减小器件的开关损耗。
RCD 缓冲电路中，各元件的作用是： 开通时，S C 经S R 放电，S R 起到限制放电电流的作用；关断时，负载电流经S VD 从S C 分流，使dtdv减小，抑制过电压。
1.9 试说明IGBT 、GTR 、GTO 和电力MOSFET 各自的优缺点。
1.10 什么是晶闸管的额定电流？答：晶闸管的额定电流就是它的通态平均电流，国标规定：晶闸管在环境温度为40℃和规定的冷却状态下，稳定结温不超过额定结温所允许的最大工频正弦半波电流的平均值。
1.11 为什么要限制晶闸管断电电压上升律dtdv答：晶闸管在承受正向阳极电压阻断状态下，2J 结反偏，其结电容在晶闸管端电压上升率dtdv过大时，就会流过较大的充电电流（称位移电流），此位移电流流过3J ，起到相当于触发电流的作用，易使晶闸管误触发导通，所以要限制dtdv。
1.12 为什么要限制晶闸管通态电流上升率dtdi答：在晶闸管开始导通时刻，若电流上升速度过快，会有较大的电流集中在门极附近的阴极小区域内，虽然平均电流没有超过额定值，但在小的区域内局部过热而损坏晶闸管，所以要限制通态dtdi。
1.13 电力电子器件工作时产生过电压的原因及防止措施有哪些？答：产生原因：分闸、合闸时产生的操作过电压；雷击引起的雷击过电压；晶闸管换相过程中产生的换相过电压。
防止措施：压敏电阻；交流侧RC 过电压抑制电路；直流侧RC 过电压控制电路；变压器加屏蔽层；避雷器；器件关断缓冲电路等。
第2章 整流电路2..1 单相半波可控整流电路对电感负载供电，mH L 20=，V U 1002=，求当︒=0α时和︒60时的负载电流d I ，并画出d u 与d i 波形。
解：︒=0α时，在电源电压2u 的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。
在电源电压2u 的负半周期，负载电感L 释放能量，晶闸管继续导通。
因此，在电源电压2u 的一个周期里，以下方程均成立：t U dtdi Ldωsin 22= 考虑到初始条件：当0=t ω时0=d i 可解方程得：)cos 1(22t L U i d ωω-=⎰-=πωωωπ202)()cos 1(221t d t LU I d )(51.2222A LU ==ωd u 与d i 的波形如下图：当︒=60α时，在2u 的正半周期︒60～︒180期间，晶闸管导通使电惑L 储能，电感L 储藏的能量在2u 负半周期︒180～︒300期间释放，因此在2u 的一个周期中︒60～︒300期间，以下微分方程成立：t U dtdi Ldωsin 22= 考虑到初始条件：当︒=60t ω时0=d i 可解方程得：)cos 21(22t L U i d ωω-=其平均值为⎰-=3532)()cos 21(221ππωωωπt d t L U I d )(25.11222A L U ==ω 此时d u 与d i 的波形如下图：2. 2 图2-9为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：① 晶闸管承受的最大反向电压为222U ；② 当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。
因为单相全波可控整流电路变压器二次侧绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
① 以晶闸管2VT 为例。
当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。
② 当单相全波整流电路与单相全控桥式整流电路的触发角α相同时，对于电阻负载；)~0(α期间无晶闸管导通，输出电压为0；)~(πα期间，单相全波电路中1VT 导通，单相全控桥电路中1VT 、4VT 导通，输出电压均与电源电压2U 相等；)~(αππ+期间均无晶闸管导通，输出电压为0；)2~(παπ+期间，单相全波电路中2VT 导通，单相全控桥电路中2VT 、3VT 导通，输出电压等于2U -。
对于电感负载；)~(απα+期问，单相全波电路中1VT 导逼，单相全控桥电路中1VT 、4VT 导通，输出电压均与电源电压2U 相等；)2~(απαπ++期间，单相全波电路中2VT 导通，单相全控桥电路中2VT 、3VT 导通，输出波形等于2U -。
可见，两者的输出电压相同，加到同样的负载上时，则输出电流也相同。
2.3 单相桥式全控整流电路，V U 1002=，负载中Ω=20R ，L 值极大，当︒=30α时， 要求：① 作出d u 、d i 和2i 的波形；② 求整流输出平均电压d U 、电流d I ，变压器二次电流有效值2I ； ③ 考虑安全裕量，确定晶闸管的额定电压和额定电流。
解：① d u 、d i 和2i 的波形如下图：② 输出平均电压d U 、电流d I ，变压器二次电流有效值2I 分别为 )(97.7730cos 1009.0cos 9.02V U U d =︒⨯⨯==α)(99.38297.77A R U I dd ===)(99.382A I I d ==③ 晶闸管承受的最大反向电压为：)(4.141100222V U =⨯= 考虑安全裕量，晶闸管的额定电压为：)(424~2834.141)3~2(V U N =⨯ 具体数值可按晶闸管产品系列参数选取。
