结构力学 第8章影响线

影响线习题及答案【篇一：在线测试题试题库及解答(第四章)影响线】>第四章影响线一、单项选择题1、平行弦梁式桁架（上、下节间对齐），当上弦承载和下弦承载时影响线不同的是那个？a、上弦杆轴力影响线b、斜杆轴力影响线c、下弦杆轴力影响线d、竖杆轴力影响线2、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线，在超静定部分上是曲线d、在静定部分上是曲线，在超静定部分上是直线3、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线4、带有静定部分的超静定梁，静定部分的反力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线5、带有静定部分的超静定梁，超静定部分的支座反力影响线的特点是a、在静定部分上是直线，在超静定部分上是曲线b、在静定部分上是曲线，在超静定部分上是直线c、在整个结构上都是直线d、在整个结构上都是曲线6、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的弯矩b、k点时产生的c截面的弯矩c、c点时产生的k截面的弯矩d、c点时产生的c截面的弯矩7、简支梁c截面剪力影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的剪力b、k点时产生的c截面的剪力c、c点时产生的k截面的剪力d、c点时产生的c截面的剪力8、悬臂梁固定端截面的弯矩影响线的最大竖标在a、自由端截面为正值b、固定端截面为负值c、固定端截面为正值d、自由端截面为负值9、简支梁的弯矩影响线是a、一条直线b、三角形c、两条平行线d、抛物线10、外伸梁支座反力影响线形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线11、简支梁的反力影响线形状特征是a、一条直线b、三角形c、两条平行线d、抛物线12、外伸梁支座间的截面剪力影响线的形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线13、简支梁的剪力影响线的形状特征是a、一条直线b、三角形c、抛物线d、两条平行线14、外伸梁支座间的截面弯矩影响线是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线15、简支梁在结点荷载作用下，某节间截面k截面剪力影响线的轮廓是a、主梁的虚位移图b、纵梁的虚位移图c、横梁的虚位移图d、两条平行线16、由主从结构的受力特点可知：附属部分的内力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负17、外伸梁上k截面内力影响线在k截面以里是全为零 b、全为正 c、全为负 d、可正可负18、由主从结构的受力特点可知：附属部分的反力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负19、结构上某量值的影响线的量纲是d、该量值的量纲/[长度]20、二、多项选择题1、简支梁c截面的剪力影响线上，c左的竖标是a，c右的竖标是b，下列论述正确的是a、a为p=1在c左时产生的c截面剪力b、b为p=1在c右时产生的c截面剪力c、a为p=1在c点时产生的c左截面剪力d、b为p=1在c点时产生的c右截面剪力e、a为p=1在c右时产生的c截面剪力标准答案 ab2、外伸梁伸臂上的截面剪力影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 be3、外伸梁伸臂上的截面弯矩影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 ae4、外伸梁支座反力影响线的特点是a、一条直线b、两条直线组成的折线c、两条平行线d、该支座竖标为1e、其他支座竖标为零标准答案 ade5、外伸梁支座间的截面剪力影响线是a、两条直线组成的折线b、一条直线c、两条平行线d、抛物线e、在支座处竖标为零标准答案 ce5.5、外伸梁支座处截面弯矩影响线的形状特点是a、在该支座处竖标为零b、另支座处竖标为零c、该支座以外是一条直线d、该支座以里是零线e、一条直6、外伸梁支座间的截面弯矩影响线的特点是a、在支座处竖标为零b、抛物线c、两条平行线d、两条直线组成的折线e、一条直线标准答案 ad7、下列哪些影响线在相邻节点之间必为一直线？a、静定桁架b、超静定桁架c、静定梁在节点荷载作用下d、超静定梁在节点荷载作用下e、静定刚架标准答案 abcd8、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是零线e、在静定部分上是零线f、在超静定部分上是直线标准答案 cd9、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是曲线e、在静定部分上是曲线f、在超静定部分上是直线标准答案 cd10、绘制影响线的方法有a、静力法b、机动法c、力法d、力位移法e、力矩分配法标准答案 ab11、下列哪些量值的影响线是无量纲的？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 abd12、下列哪些量值的影响线是长度量纲？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 ce13、简支梁的影响线的特点是a、反力影响线是一条直线b、弯矩影响线是折线c、剪力影响线是平行线d、内力影响线是直线e、反力影响线是曲线标准答案 abc14、简支梁在直接荷载和结点荷载作用下哪些量值的影响线相同？a、左支座反力b、右支座反力c、结点处弯矩d、非结点处弯矩e、非结点处剪力标准答案 abc15、伸臂梁上哪些量值的影响线可由相应简支梁的影响线想伸臂上延伸得到？a、支座反力b、两支座间截面剪力c、两支座间截面弯矩d、伸臂上截面剪力e、伸臂上截面弯矩标准答案 abc三、判断题1、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在k点时产生的k截面的弯矩。

结构力学影响线的特点
1. 发散性：影响线由一个集中载荷点或集中力引起，从载荷点或力的作用点向外发散，呈放射状分布。

2. 方向性：影响线与结构的载荷点或作用力的方向相一致，可以沿载荷点或作用力的方向延伸，反映了载荷或力对结构产生影响的方向。

3. 大小代表影响强度：影响线的长度和宽度可以表示载荷或作用力对结构的影响强度，即长度和宽度越大，代表影响强度越大。

4. 等效原理：线性结构可以用等效载荷或等效力来简化计算，等效载荷或力的作用点处于影响线上，从而能够代表整个载荷或力的影响。

5. 联结点：影响线之间的交点称为联结点，联结点的位置和数量取决于结构的几何形状和载荷或力的作用方式，与结构的强度和刚度有关。

总之，影响线是结构力学中一种用来分析和计算结构受力的有效工具，通过影响线的特点可以确定载荷或力对结构的影响方向、大小和作用点。

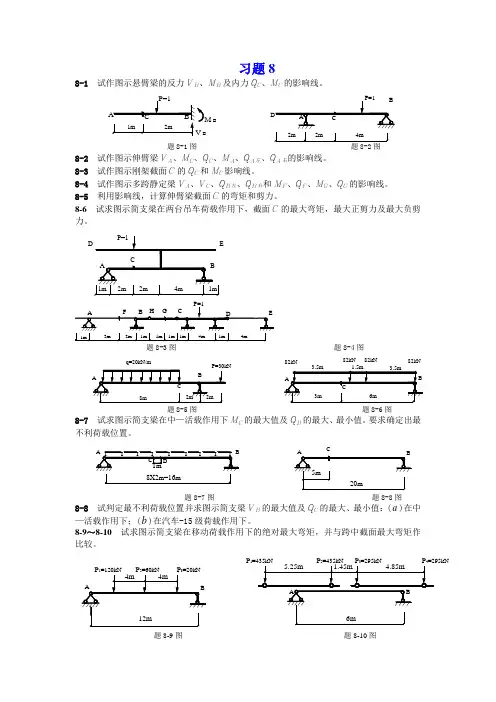

习题88-1 试作图示悬臂梁的反力V B 、M B 及内力Q C 、M C 的影响线。

B B题8-1图8-2 试作图示伸臂梁V A 、M C 、Q C 、M A 、Q A 左、Q A 右的影响线。

8-3 试作图示刚架截面C 的Q C 和M C 影响线。

8-4 试作图示多跨静定梁V A 、V C 、Q B 左、Q B 右和M F 、Q F 、M G 、Q G 的影响线。

8-5 利用影响线，计算伸臂梁截面C 的弯矩和剪力。

8-6 试求图示简支梁在两台吊车荷载作用下，截面C 的最大弯矩，最大正剪力及最大负剪 力。

题8-3图 题8-4图82kN82kN 82kN 82kN q=20kN/m题8-5图 题8-6图8-7 试求图示简支梁在中—活载作用下M C 的最大值及Q D 的最大、最小值。

要求确定出最不利荷载位置。

CIIIIII题8-7图 题8-8图8-8 试判定最不利荷载位置并求图示简支梁V B 的最大值及Q C 的最大、最小值：(a )在中—活载作用下；(b )在汽车-15级荷载作用下。

8-9～8-10 试求图示简支梁在移动荷载作用下的绝对最大弯矩，并与跨中截面最大弯矩作比较。

P 1321题8-9图 题8-10图参考答案第 8 章8-5Q C=-70kN, M C=80kN·m8-6M C(max)=314kN·m, Q C(max)=104.5kN, Q C(min)=-27.3kN 8-7Q D (max)=345kN, Q D(min)=-212kN, M C(max)=3657kN·m 8-8 (a) V B(max)=1294kN, Q C (max)=789kN, Q C (min)=-131kN (b) V B(max)=237kN, Q C (max)=149kN, Q C (min)=-36kNM=426.7kN·m8-9m axM=891kN·m8-10m ax。

影响线习题及答案影响线是结构力学中的一个重要概念，它描述了在结构的某一点施加一个单位力时，结构中其他各点的内力变化情况。

以下是一些影响线习题及相应的答案。

习题1：单跨简支梁的影响线- 题目：假设有一根长度为L的单跨简支梁，求在梁的中点施加一个向下的单位力时，梁上各点的弯矩影响线。

- 答案：在梁的中点施加一个向下的单位力时，梁的中点处会产生一个弯矩，其大小为单位力乘以梁长度的一半。

由于对称性，弯矩影响线在梁的中点处达到最大值，然后随着距离中点的增加而逐渐减小，直到梁的两端点处降为零。

习题2：连续梁的影响线- 题目：考虑一个由三根等长的简支梁组成的连续梁，求在中间梁的中点施加一个向下的单位力时，连续梁上各点的弯矩影响线。

- 答案：在中间梁的中点施加单位力时，由于连续梁的连续性，弯矩影响线在中间梁的中点处达到最大值，然后向两侧逐渐减小。

在中间梁的端点处，由于受到相邻梁的约束，弯矩影响线会出现突变。

在连续梁的支点处，弯矩影响线为零。

习题3：悬臂梁的影响线- 题目：一根长度为L的悬臂梁，在自由端施加一个向下的单位力，求梁上各点的剪力影响线。

- 答案：在悬臂梁的自由端施加单位力时，由于力的作用，梁上各点的剪力影响线为一个线性函数。

在自由端处剪力为单位力，随着距离自由端的增加，剪力线性减小，直到梁的固定端处剪力为零。

习题4：影响线的绘制方法- 题目：简述如何绘制一个结构的影响线。

- 答案：绘制影响线通常包括以下步骤：首先确定结构的几何形状和支撑条件；然后选择一个单位力施加点；接着计算该单位力作用下结构的内力分布；最后，根据内力分布绘制影响线。

影响线通常在结构图上以曲线形式表示，曲线的高度表示在该点的内力大小。

习题5：影响线的应用- 题目：说明影响线在实际工程中的应用。

- 答案：影响线在实际工程中有多种应用，例如：在桥梁设计中，通过影响线可以确定车辆荷载对桥梁内力的影响；在建筑结构设计中，影响线可以帮助工程师评估风载或雪载对结构的影响；在地震工程中，影响线用于评估地震力对结构的响应。

8影响线判断题：1、影响线仅应用在移动荷载作用下的内力计算问题中，而不能应用在恒载作用下的内力计算问题。

( )答案：错2、静定梁任一截面C的剪力影响线在截面C左、右的两线段总是互相平行的。

( )答案：错4、结构各截面弯矩影响线的最大竖标和最小竖标分别相连，即构成该结构的弯矩包络图。

( )答案：错7、内力影响线与内力图的不同之处仅在于内力影响线竖标与内力图竖标的量纲不同。

（）答案：错二、填空：2、用静力法作影响线的基本方法可分为两大步骤：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：列影响线方程、根据列影响线方程作图3、影响线的主要用途有（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：确定最不利荷载位值计算内力、反力5、计算结构位移时可利用＿＿＿＿影响线。

答案：位移6、临界荷载是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：使判别式变号的集中荷载7、最不利荷载位置是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：使某指定量值取最大值时的荷载位置9、静定结构的内力影响线一般由＿＿＿＿＿线段构成。

答案：直10、移动集中荷载组的某种布置状态使某量Z取极大值时，则该布置状态成为＿＿＿＿＿＿＿＿＿＿＿＿。

答案：最不利荷载位置11、作弯矩包络图时要取＿＿＿＿＿＿＿个截面计算该截面弯矩最大（小）值，不需取大量截面计算。

答案：有限12、绝对最大弯矩的是指：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：所有最大弯矩中数值最大的弯矩值13、简支梁的绝对最大弯矩的值一般与跨中截面最大弯矩＿＿＿＿＿＿，且发生在靠近＿＿＿＿＿＿截面处。

答案：值相差不大、跨中点三、选择：1、结构某一内力影响线将＿＿＿＿而改变。

(A)随实际荷载的变化 (B)不随实际荷载的变化(C)因坐标系的不同选择答案：B2、用机动法作影响线的方法建立在＿＿＿＿基础上。
