初三物理 第十七章 欧姆定律 一、电流与电压和电阻的关系 1、在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比； 2、在电压一定的情况下，导体中的电流与导体的电阻成反比。
二、欧姆定律及其应用1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式 =U I R 变形公式有： =,,,U R U IR I3、说明： ①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R=IU 是电阻的量度式，它表示导体的电阻可由IU 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
课外补充：1、串联电路的电阻特点串联电路中总电阻等于各部分电路电阻之和。
公式：R=R 1+R 2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
多个电阻串联相当于增大导线的长度。
2、并联电路的电阻特点并联电路总电阻的倒数等于各支路电阻倒数之和。
公式：R 1=1R 1+2R 1 并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
多个电阻并联相当于增大导线的横截面积。
【例题解析】1．一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中不正确的是［ B ］A ．R 由铜线的长度和横截面积决定B ．R 的大小与U 有关C ．铜线的电阻对电流通过有阻碍作用D ．R 的大小与I 无关2．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ D ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小3.根据欧姆定律公式I= U/R，可变形得到R= U/I．对此，下列说法中正确的是（ D ）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关4.有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［ A ］A．0.5欧姆B．5欧姆C．0.05欧姆 D．20欧姆5．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ D ］A．5欧姆 B．10欧姆C．20欧姆 D．40欧姆6．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ A ］A. R/4B.R/2C. R/2D.R7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是___5___欧姆；如果在它两端不加电压，通过它的电流强度是___0___安培，这段导体的电阻是___5___欧姆。
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

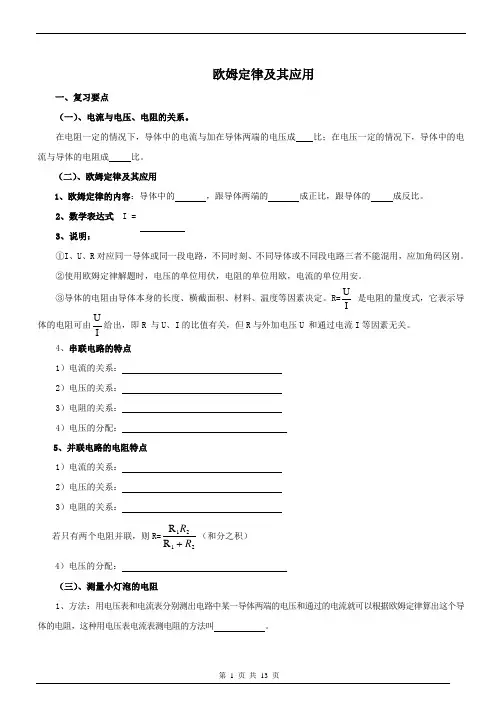

欧姆定律及其应用一、复习要点（一）、电流与电压、电阻的关系。
在电阻一定的情况下，导体中的电流与加在导体两端的电压成 比；在电压一定的情况下，导体中的电流与导体的电阻成 比。
（二）、欧姆定律及其应用1、欧姆定律的内容：导体中的 ，跟导体两端的 成正比，跟导体的 成反比。
2、数学表达式 I =3、说明：①I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
②使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
③导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R=IU是电阻的量度式，它表示导体的电阻可由IU给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
4、串联电路的特点1）电流的关系： 2）电压的关系： 3）电阻的关系： 4）电压的分配： 5、并联电路的电阻特点1）电流的关系： 2）电压的关系： 3）电阻的关系： 若只有两个电阻并联，则R=2121R R R R （和分之积）4）电压的分配： （三）、测量小灯泡的电阻1、方法：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫 。
2、原理： R=IU 3、电路图：图7-1所示图7-14、步骤：①根据电路图连接实物。
连接实物时，必须注意开关应变阻 ：接线柱的选择“ ”保护：闭合开关前应将阻值调到（ ）联在电路中“ ”接线柱流入，“ ”接线柱流出量程选择：算最大电流 I=U/Rx（ ）联在电路中 “ ”接线柱流入，“ ”接线柱流出 量程选择：看电源电压② 检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次电阻值。
④ 整理器材。
二、重难点例题分析 例1、关于公式R=IU， 以下说法中正确的是 A.加在导体两端的电压越大，导体的电阻就越大 B.通过导体的电流越大，导体的电阻越小C.导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比 例2、如图7-1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
人教版九年级物理第十七章第2节《欧姆定律》课时练习题（含答案）一、单选题1．已知12:1:3R R =，将它们接在如图所示电源电压为6V 的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（ ）A ．12:3:1I I = 12:1:1U U =B ．121:3I I =: 12:1:1U U =C ．12:2:3I I = 12:1:1U U =D ．12:1:1I I = 12:1:3U U =2．关于图所示的实物电路，在S 1、S 2都闭合后，下列说法正确的是（ ）A ．通过L 1与L 2的电流一定相等B ．通过L 1与L 2的电流一定不相等C ．L 1与L 2两端的电压一定相等D ．L 1与L 2两端的电压之和等于电源电压3．如图为电路元件A 和B 的I ﹣U 图象，根据图象提供的信息，下列说法中正确的是（）A ．电阻A 的阻值为10ΩB ．如若将它们串联，接在某电源上，当电源电压是3V 时，电路电流等于0.15AC ．研究电流与电压关系时，可以选择电阻B 进行实验D ．若将它们并联，接在2V 的电源上，电路中的总电流为0.15A4．如图是电阻甲和乙的I ﹣U 图像，小明对图像信息做出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为10ΩC．将甲和乙并联，若电压为1V，则它们的干路电流为0.6AD．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V5．图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流二、填空题6．小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。
