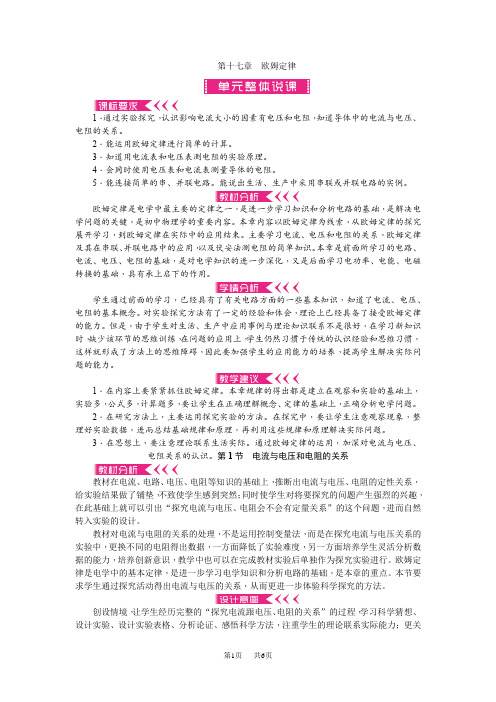

第17章欧姆定律《动手动脑学物理》

第十七章欧姆定律1．通过实验探究，认识影响电流大小的因素有电压和电阻，知道导体中的电流与电压、电阻的关系。

2．能运用欧姆定律进行简单的计算。

3．知道用电流表和电压表测电阻的实验原理。

4．会同时使用电压表和电流表测量导体的电阻。

5．能连接简单的串、并联电路。

能说出生活、生产中采用串联或并联电路的实例。

欧姆定律是电学中最主要的定律之一，是进一步学习知识和分析电路的基础，是解决电学问题的关键，是初中物理学的重要内容。

本章内容以欧姆定律为线索，从欧姆定律的探究展开学习，到欧姆定律在实际中的应用结束。

主要学习电流、电压和电阻的关系，欧姆定律及其在串联、并联电路中的应用，以及伏安法测电阻的简单知识。

本章是前面所学习的电路、电流、电压、电阻的基础，是对电学知识的进一步深化，又是后面学习电功率、电能、电磁转换的基础，具有承上启下的作用。

学生通过前面的学习，已经具有了有关电路方面的一些基本知识，知道了电流、电压、电阻的基本概念。

对实验探究方法有了一定的经验和体会，理论上已经具备了接受欧姆定律的能力。

但是，由于学生对生活、生产中应用事例与理论知识联系不是很好，在学习新知识时，缺少该环节的思维训练，在问题的应用上，学生仍然习惯于传统的认识经验和思维习惯，这样就形成了方法上的思维障碍，因此要加强学生的应用能力的培养，提高学生解决实际问题的能力。

1．在内容上要紧紧抓住欧姆定律。

本章规律的得出都是建立在观察和实验的基础上，实验多，公式多，计算题多，要让学生在正确理解概念、定律的基础上，正确分析电学问题。

2．在研究方法上，主要运用探究实验的方法。

在探究中，要让学生注意观察现象，整理好实验数据，进而总结基础规律和原理，再利用这些规律和原理解决实际问题。

3．在思想上，要注意理论联系生活实际。

通过欧姆定律的运用，加深对电流与电压、电阻关系的认识。

第1节电流与电压和电阻的关系教材在电流、电路、电压、电阻等知识的基础上，推断出电流与电压、电阻的定性关系，给实验结果做了铺垫，不致使学生感到突然；同时使学生对将要探究的问题产生强烈的兴趣，在此基础上就可以引出“探究电流与电压、电阻会不会有定量关系”的这个问题，进而自然转入实验的设计。

人教版物理九年级全一册第十七章第2节《欧姆定律》精品教案教学目标知识与技能：1.理解欧姆定律2.记住欧姆定律的公式，并能利用欧姆定律进行简单的计算.过程与方法：1.通过欧姆定律的运用，加深对电流与电压，电阻关系的认识。

2.通过欧姆定律的运用，掌握运用欧姆定律解决问题的方法。

情感态度与价值观：1.通过欧姆定律的运用，树立科学知识在实际中的价值意识。

2. 通过欧姆定律的运用，树立物理知识普遍联系的观点，培养对科学的情感。

教学重点理解欧姆定律的内容以及其表达式，变换式的意义。

. 教学难点利用欧姆定律进行简单的计算.教学器材课件教学方法探究法，观察法教学过程一、引入新课同学们一定还记得我们在上节课中的探究实验，各组的探究结论，可以再讲讲吗？课件展示在电阻一定时，导体中的电流跟导体两端的电压成正比。

在导体两端的电压一定时，导体中的电流跟导体的电阻成反比。

二、新课教学：这个结论就是电流跟电压、电阻三者之间的定量关系，将两个结论概括在一起，如何用简练而准确的语言表达呢？学生讨论，得到完整的结论，教师复述这就是著名的欧姆定律。

1.欧姆定律。

内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.这是德国物理学家欧姆在19世纪初经过大量的实验而归纳得出的.为了纪念他，把这个定律叫做欧姆定律．．．．.课件展示：欧姆的生平事迹。

我们应该学习欧姆的什么精神？学生讨论：学习科学家献身科学，勇于探索真理的精神，激发学生学习的积极性。

欧姆很坚强，遇到困难他也不放弃，别人不理解他也不害怕，我们也应该像科学家那样，努力学习。

欧姆定律：用公式表示I=式中：I——电流——安培（A）U——电压——伏特（V）R——电阻——欧姆（Ω）（要求同学阅读教材P 26“！”明白欧姆定律公式中的单位要求）欧姆定律公式中的单位有什么要求呢？［生］如果给出的单位不是欧姆、伏特和安培，一定要先换算成要求的单位才可以应用公式。

［师］点拨：欧姆定律的变形公式有什么？［师］思考：欧姆定律公式使用时应注意些什么呢？ 注意的事项:（1）欧姆定律的变形公式有R=U/I ，U=IR 。

九年级物理第十七章-欧姆定律-知识点总结温馨提醒：善听，好思，勤练。

欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。

成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用 实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）人体的安全电压≤36V安全用电 不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的 研究电路中的电流与电路两端的电压的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。

图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。

人教版物理九年级上册精品教案第17章第2节《欧姆定律》一. 教材分析《欧姆定律》是人教版物理九年级上册第17章第2节的内容，本节内容是在学生掌握了电流、电压概念的基础上，进一步研究电流、电压与电阻之间的关系。

欧姆定律是电学发展史上的重要规律，对于学生理解电路的动态变化，深化对电流、电压、电阻概念的认识具有重要意义。

二. 学情分析九年级的学生已经具备了一定的逻辑思维能力和实验操作能力，对于电流、电压的概念有了一定的理解。

但是，对于欧姆定律的推导过程和意义可能还存在一定的困难，需要通过实验和讲解相结合的方式，帮助学生深入理解欧姆定律。

三. 教学目标1.让学生理解欧姆定律的内容，掌握电流、电压、电阻之间的关系。

2.培养学生通过实验观察、分析、总结科学规律的能力。

3.提高学生运用欧姆定律解决实际问题的能力。

四. 教学重难点1.欧姆定律的推导过程。

2.欧姆定律在实际问题中的应用。

五. 教学方法采用实验探究、讲解、讨论相结合的教学方法，引导学生通过实验观察、数据分析，总结出欧姆定律，并运用欧姆定律解决实际问题。

六. 教学准备1.实验器材：电压表、电流表、电阻器、导线等。

2.教学课件。

七. 教学过程1.导入（5分钟）通过提问方式引导学生回顾电流、电压的概念，为新课的学习做好铺垫。

2.呈现（10分钟）演示实验：连接电路，调整电阻器，观察电流表和电压表的读数变化，引导学生注意观察电流、电压、电阻之间的关系。

3.操练（15分钟）学生分组实验，亲自动手操作，观察并记录电流表、电压表的读数，尝试找出电流、电压、电阻之间的关系。

4.巩固（10分钟）根据实验数据，引导学生总结欧姆定律的表达式，理解欧姆定律的意义。

5.拓展（10分钟）讨论：引导学生运用欧姆定律解决实际问题，如家庭电路的电压、电流计算等。

6.小结（5分钟）对本节课的主要内容进行总结，强调欧姆定律的重要性。

7.家庭作业（5分钟）布置作业：让学生运用欧姆定律解决一些实际问题，巩固所学知识。

应用
同一段导体，电流、电压、电阻三个量中已知任意两个
量可计算出第三个量；应用控制变量法分析图象问题和
电表示数变化问题
注意事
项
(1)公式中的三个量必须是对应同一导体或同一段电路；
(2)公式中的三个量必须是同一时刻的值；
(3)公式中的三个物理量，必须使用国际单位制中的单位
1A=1V/1Ω
课 堂 练 习
C.0.3 A
D.0.2 A
答案
7.D 【解题思路】
泡的电流.故选D.

4V
由题可知,定值电阻R两端的电压为4 V,所以电路中的电流I= = 20 Ω=0.2 A,即为通过小灯
典型例题
8.如图所示,R1与R2并联在电源电压为3 V的电路中.只闭合开关S1时,电流表的示数为0.3 A;同时闭合开关S1和S2,电
有电流。不能反过来说。
探 究 新 知
特别说明
I
R
U
1．欧姆定律公式中各个物理量只能是同一段导体在同一时刻
所具有的量，也就是说不能用甲导体的电压、电阻去求乙导体的电流。
2．使用欧姆定律公式计算时，电流（I）、电压（U）、电阻
（R）的单位分别要用它们的基本单位安培（A）、伏特（V）、欧姆
（ Ω ），也就是单位要统一。

设某电路本来的电压为U、本来的电阻为R、本来的电流为I,则I= ;现在电路两端的电压变
1
′
为2U,电阻变为2R,则此时通过该电路的电流I'=′
1

2
1
= 2 = 4I.故选A.
课 堂 练 习
4.[202X广西玉林北流期中]如图所示,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串

第十七章 欧姆定律
第一节电阻上的电流跟两端电压的关系
当电阻一定时，导体中的电流跟导体两端的电压成正比。

当电压一定时，导体的电流跟导体的电阻成反比。

第二节 欧姆定律及其应用
1、欧姆定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）
公式： I = U R R=U I
U=IR U ——电压——伏特（V ）；R ——电阻——欧姆（Ω）；I ——电流——安培（A ）
使用欧姆定律时需注意：R=U I
不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

2、电阻的串联和并联电路规律的比较
第三节 电阻的测量
伏安法测量小灯泡的电阻
【实验原理】R=U I
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】
【实验步骤】
①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=U I
算出小灯泡的电阻。

③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=U I
，计算出每次的电阻值，并求出电阻的平均值。

【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

第十七章 欧姆定律
学习目标
节次
学习目标
第2节 欧姆定律
1. 通过实验探究电流跟电压、电阻的定量关系， 分析归纳得到欧姆定律。
2. 理解欧姆定律，能运用欧姆定律分析解决简 单的电路问题。
3. 通过计算，学会解答电学计算题的一般方法，培养学 生
逻辑思维能力，培养学生解答电学问题的良好习惯。
第十七章 欧姆定律 节次
第十七章 欧姆定律
内容分析
本章概述
本章教科书的主要内容有：探究电流跟电压、电阻的关系，欧 姆定律，电组的测量，欧姆定律在串、并联电路中的应用。本章是 第十五章电流和电路、第十六章电压和电阻这两章知识的延伸。电 流、电压、电阻这三个概念的建立是探究电流跟电压、电阻的关系 的知识基础，正确规范使用电流表和电压表则是研究电流跟电压、 电流的关系的技能基础。
欧姆定律是电学中的基本定律，它是进一步学习电学知识和分 析电路的基础，是学习电功率、家庭电路等后续章节的必备知识， 本章具有承上启下的作用，是电学的重点之一。
第十七章 欧姆定律
内容分析
本章概述
本章的章首图展示的是彩灯映照下的古镇夜色。这些美丽的灯光 在给人们的生活带来方便的同时，也带来了许多美的享受。这些美丽 景色的背后包含着物理学的规律，这就将生活中司空见惯的现象与物 理知识很好地联系了起来。
第十七章 欧姆定律
内容分析
第4节 欧姆定律在串、并联电路中的应用
本节内容利用串、并联电路的特点和欧姆定律解决串联和并联电路 的问题，是欧姆定律的又一次具体应用。
教科书中所给的两道例题都具有很强的代表性，教师在教学中应讲 解清楚并归纳一些解答电学题的方法，充分挖掘例题所蕴含的串、并联 电路中的物理律。同时，教师应注意书写规范，以板书示教，也要关注 解题格式的规范化。

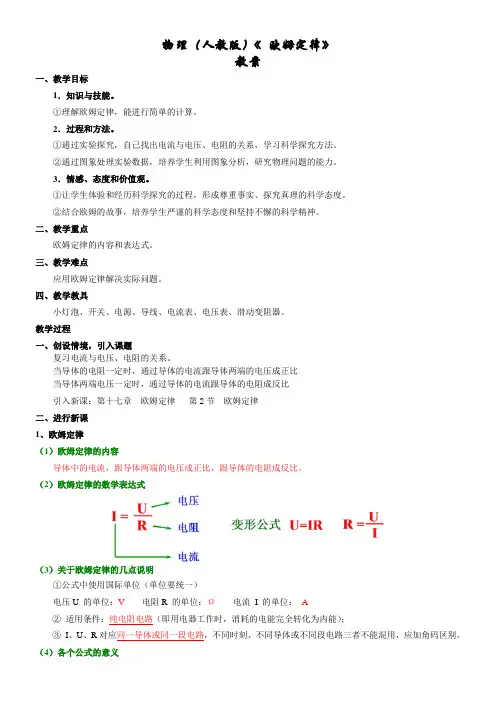

物理（人教版）《欧姆定律》教案一、教学目标1．知识与技能。

①理解欧姆定律，能进行简单的计算。

2．过程和方法。

①通过实验探究，自己找出电流与电压、电阻的关系，学习科学探究方法。

②通过图象处理实验数据，培养学生利用图象分析，研究物理问题的能力。

3．情感、态度和价值观。

①让学生体验和经历科学探究的过程，形成尊重事实、探究真理的科学态度。

②结合欧姆的故事，培养学生严谨的科学态度和坚持不懈的科学精神。

二、教学重点欧姆定律的内容和表达式。

三、教学难点应用欧姆定律解决实际问题。

四、教学教具小灯泡、开关、电源、导线、电流表、电压表、滑动变阻器。

教学过程一、创设情境，引入课题复习电流与电压、电阻的关系。

当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比当导体两端电压一定时，通过导体的电流跟导体的电阻成反比引入新课：第十七章欧姆定律第2节欧姆定律二、进行新课1、欧姆定律（1）欧姆定律的内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（2）欧姆定律的数学表达式（3）关于欧姆定律的几点说明①公式中使用国际单位（单位要统一）电压U 的单位：V 电阻R 的单位：Ω电流I 的单位：A②适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）；③I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

（4）各个公式的意义R U I = 意义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（决定式）U ＝IR意义：电压在数值上等于导体中的电流跟导体的电阻的乘积。

（计算式）IU R = 意义：电阻在数值上等于导体两端的电压跟导体中的电流的比值。

（计算式）2、应用欧姆定律（1）用公式进行计算的一般步骤①读题、审题（注意已知量的内容）；②根据题意画出电路图；③在图上标明已知量的符号、数值和未知量的符号；④选用物理公式进行计算（书写格式要完整，规范）。

（2）例题分析应用1：已知电压、电阻，求电流例1：车床照明灯的电压是36V ，它正常工作时灯丝的电阻是30Ω。

2.提出问题：在生活实例的基础上，提出问题：“电流、电压、电阻之间有什么关系？”让学生带着问题进入新课的学习。
3.回顾旧知：简要回顾上一节课所学的内容，如电流、电压的基本概念，为新课的学习做好铺垫。
（二）新知讲授
在新知讲授阶段，我将逐步呈现知识点，引导学生深入理解：
1.欧姆定律的定义：通过多媒体课件，展示欧姆定律的数学表达式，解释各物理量的含义。
3.互动式电子白板：方便教师与学生实时互动，展示学生实验成果，进行课堂讨论；
4.网络资源：提供相关教学视频、实验演示等，拓展学生学习资源。
（三）互动方式
在设计师生互动和生生互动环节时，我计划采取以下措施：
1.师生互动：教师提出问题，引导学生思考，鼓励学生提问，及时解答学生的疑惑；
2.生生互动：将学生分成小组，进行实验探究、讨论交流，互相分享学习心得；
三、教学方法与手段
（一）教学策略
我将采用实验探究法、问题驱动法、分组讨论法等主要教学方法。选择这些方法的理论依据如下：
1.实验探究法：物理是一门以实验为基础的学科，通过实验可以让学生直观地感受物理现象，激发他们的学习兴趣，培养科学探究能力。
2.问题驱动法：通过设置一系列具有挑战性的问题，引导学生主动思考、积极探索，从而提高他们的自主学习能力。
根据对学生的了解和教学内容的分析，本节课的教学重点和难点如下：
1.教学重点：
（1）欧姆定律的定义、表达形式；
（2）电阻的定义、单位及其计算方法；
（3）运用欧姆定律进行简单电路的分析和计算。
2.教学难点：
（1）理解并掌握欧姆定律的数学表达式；
（2）运用欧姆定律解决实际问题，如电路分析和计算；
（3）对实验数据的处理和分析，以及实验误差的认识。

利用例题的 练习、 讲解推进课程， 思考、 使教学进程层层
12 V U I＝ ＝ ＝0.4 A 30 Ω R
答：通过灯丝的电流为 0.4 A。 解题步骤： (1)根据题意画等效电路图。
交流
递进，同时纠正 学生在利用欧姆 定律解题中出现 的问题。
4
(2)在图上标出已知条件和所求量。 (3)列公式，带入数据，算出结果(勿忘单位)。 例题：如图所示，闭合开关后，电压表的示数为 6 V， 电流表的示数为 0.3 A，求：电阻 R 的电阻是多少？ V R A S 解： R I = 0.3A U=6V
R 表示这段导体的电阻，单位 Ω 。 I 表示通过导体中的电流，单位 A。
3
(3)推导式：U＝IR
R＝
U I
(4)对欧姆定律的理解： ·I、U、R 应指同一导体或同一部分电路； ·I、U、R 的单位应统一，采用国际单位。 欧姆定律只适用于部分电路或纯电阻电路，即不 含电源、电动机等在内的电路。 R I U 听讲、 学 生 通 过
I U 2 ＝ ＝ 1 I U
∴ I′＝2I＝2×0.3 A＝0.6 A 例题：电路条件发生变化：
5
R = 20 Ω U R' = 40 Ω I' = ? U 解：方法一：公式法 I = 0.5 A
U＝IR＝0.5 A×20 Ω ＝10 V I′＝
方法二：比值法 ∵ U 一定 ∴ ∴ I′＝
U R
3．对欧姆定律的理解：
I、U、R 应指同一导体或同一部分电路； I、U、R 的单位应统一，采用国际单位。
二、欧姆定律的应用
7
U U ，并与电阻 R 比较，看电阻 R 与 有什么关系？ I I
R＝5
一、欧姆定律 1．内容：导体中的电流，跟导体两端的电压成正比， 跟导体的电阻成反比。 二、探究 新知 2．公式： (1)I＝

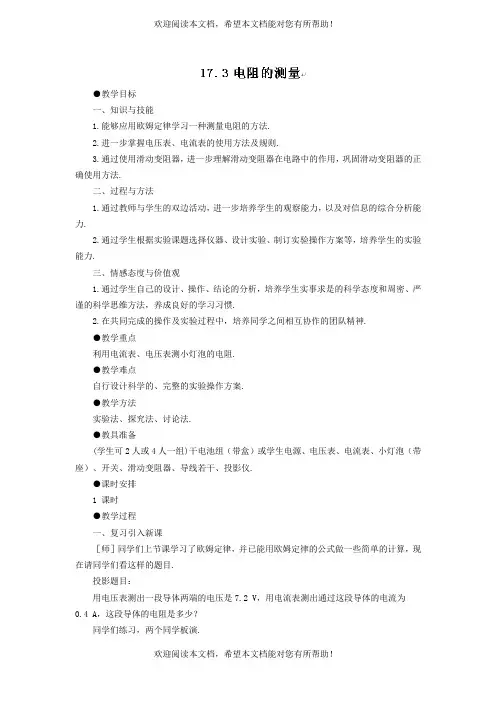

●教学目标一、知识与技能1.能够应用欧姆定律学习一种测量电阻的方法.2.进一步掌握电压表、电流表的使用方法及规则.3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法.二、过程与方法1.通过教师与学生的双边活动，进一步培养学生的观察能力，以及对信息的综合分析能力.2.通过学生根据实验课题选择仪器、设计实验、制订实验操作方案等，培养学生的实验能力.三、情感态度与价值观1.通过学生自己的设计、操作、结论的分析，培养学生实事求是的科学态度和周密、严谨的科学思维方法，养成良好的学习习惯.2.在共同完成的操作及实验过程中，培养同学之间相互协作的团队精神.●教学重点利用电流表、电压表测小灯泡的电阻.●教学难点自行设计科学的、完整的实验操作方案.●教学方法实验法、探究法、讨论法.●教具准备(学生可2人或4人一组)干电池组（带盒）或学生电源、电压表、电流表、小灯泡（带座）、开关、滑动变阻器、导线若干、投影仪.●课时安排1 课时●教学过程一、复习引入新课［师］同学们上节课学习了欧姆定律，并已能用欧姆定律的公式做一些简单的计算，现在请同学们看这样的题目.投影题目：用电压表测出一段导体两端的电压是7.2 V，用电流表测出通过这段导体的电流为0.4 A，这段导体的电阻是多少？同学们练习，两个同学板演.解：根据欧姆定律I =RU 得 R =I U =A0.4V 2.7=18 Ω （此题目是上节课欧姆定律公式的巩固应用，并且有同类型的例题.教师对学生的演算可以不做过多的讲评，直接关注其变形公式）［师］欧姆定律I =R U 可变形为R =IU ，可不可以说导体的电阻R 与导体两端电压成正比，而与通过导体的电流成反比？也就是说，加在导体两端的电压越高，导体的电阻R 就会越大；通过导体的电流越大，导体的电阻就会越小？（学生通过对“电阻”一节的学习及课后探究已有所理解）［生］电阻是物质本身的性质，是由导体本身的因素决定的，和导体两端是否有电压，电压多高，以及导体中是否有电流，电流的大小都没有关系.［师］肯定同学的回答.强调：对于变形公式R =I U ，不能单纯从数学的角度理解，不存在R 与U 成正比，R 与I 成反比的关系，但是R =IU 可以作为电阻的计算式，由一段导体两端的电压和通过导体的电流来计算这段导体的电阻.二、进行新课［师］同学们面前的小灯泡是我们在实验室中做实验时常用到的，你们还知道在哪儿还用它呢？［生］手电筒用的就是这种，还有有的玩具上也用这种灯泡.［师］如果我们想知道这种灯泡的电阻是多大，怎么办？［生］可以利用欧姆定律的变形公式R =I U 算出来. ［想想议议］［师］要利用变形公式R =IU 求电阻，需要知道U 、I 值，怎么能知道灯泡两端的电压和电流呢？［生］用电压表测电压值，用电流表测出电流的值.［师］很好，请大家画出测量小灯泡的电压和电流的电路图，然后互相交流.看自己的想法有没有和别的同学不一样.请一位同学将自己设计的电路图画在黑板上.教师巡视，这时可能会发现，不论同学们灯泡、电表摆放的位置如何，大致会出现两种情况，一种只画出电流表、电压表、灯泡，另一种较完整，接进了滑动变阻器.［投影这两种电路，学生观察比较］［生］只要能测出电灯两端的电压和通过电灯中的电流就可以由R =IU 算出电阻的值.用电流表、电压表就行，不用变阻器也可以.［师］另一部分同学，你们为什么要将电路接入变阻器呢？［生］变阻器能改变电路中的电流.［师］像前一部分同学讲的，用电流表和电压表测出小灯泡中的电流和灯两端的电压就可以计算灯泡电阻.为什么还要改变电路中的电流，改变电路中的电流有什么用呢？引导学生分析：前一个电路只能测一个电流值和电压值,而后一个电路中，利用滑动变阻器通过改变接入电路中电阻的大小改变电路中的电流.由于灯泡的电阻一般不变，这样根据欧姆定律变形式U =IR ，电流改变时，灯泡两端的电压也会改变.因此，就可以测出几组不同的电流值和对应的电压值.［生］小灯泡的电阻值是不变的，测出一次计算就可以了.为什么非要测几组不同的值，这样做有什么意义呢？（引导学生分析）［师］几个要好的同学共同去做一件事情或者做一个决定的时候，是不是要征求大家的意见？如果一个同学偏左，另一个同学偏右，最后大家折中一下取一个大家都满意的结论.在实验中测量几组数值的意义也在于此.多测几组不同的电流和相应电压的数据，就可以得到多个电阻的测量值，从而可以通过取平均值的方法，去掉测量过程中可能出现的偶然误差，提高物理量的测量精确度.“多次测量求平均值”，这是我们在物理实验中经常要用到的方法.因此电路中连入变阻器是十分必要的.［师］大家说，变阻器的作用是什么？［生］改变电路中的电流，从而改变灯泡两端的电压（以进行多次测量）.［师］现在同学们可以根据自己的设想，选择实验器材，看老师给你准备的器材够不够，然后自己连接电路，设计好实验步骤及实验数据表格.（学生边做边讨论.教师巡回指导.）［师］将仪器接入电路前（或选择器材时，应了解器材的什么情况内容）？［生］要了解器材的规格，如电源的电压、电压表电流表的量程、最小刻度值、滑动变阻器的最大阻值和允许通过的最大电流等.［师］很好，希望大家将这些内容也体现在你的实验报告中.其他同学还有什么补充内容吗？［生］还要注意观察电流表、电压表的指针是否指在“0”刻线处，如果不在，还要注意先调零.［生］还要看一下小灯泡的额定电压值是多少.［生］还要注意看清电流表、电压表的正负接线柱，连接时不能接反了.…［师］老师还要提醒同学们注意一个问题：就是导线和开关，在连接电路的过程中开关要始终处于断开状态.使用的导线如果导线芯是多股细铜线，连接时要先将线头扭在一起，捋光了再接（教师要做示范，并提醒同学注意安全，不要扎了手）.组内的同学可以分工协作，有人连接电路，有人设计实验步骤，有人起草实验记录表格.（学生活动，教师巡视）指导同学们完成各自独立的任务后，组内同学可以互相交流、检查，集中大家的智慧，改进实验电路连接，完善实验步骤.［师］合上开关前，滑动变阻器滑片应该在什么位置上？［生］滑片应该在滑动变阻器阻值最大的位置上.［师］为什么呢？这样做有什么意义或者是有什么必要吗？［生］（学生经过思考后回答）变阻器滑片先在阻值最大的位置上，当闭合开关时电路中的电流最小.（教师引导，学生分析.）［生］变阻器的电阻是可以改变的，如果滑片先处在最大的位置，那么它改变电阻时只能从大往小变.［生］电路中的电流就会先从最小慢慢随着滑动变阻器的阻值变小而逐渐变大.［生］这样就能避免因电路中电流过大而损坏电路.［师］从这个意义上讲，滑动变阻器在电路中有什么作用呢？［生］可以限制电路中的电流，起到保护电路的作用.［师］同学们能根据学过的知识分析问题非常好，那么现在请大家来关注小灯泡.小灯泡上标明的额定电压值是多少？从灯泡的额定电压值你能想到什么问题？［生］（学生读出小灯泡的额定电压值）额定电压是指小灯泡正常工作的电压，如在灯泡两端的电压应该不超过灯泡的额定电压，这样才不会损坏小灯泡.［师］电压表测量的是小灯泡两端电压.小灯泡两端电压的最大值已能根据灯泡的额定电压确定，电压表在量程选择上同学们有没有什么考虑？［生］（学生讨论后回答）电压表能测量的最大值稍微大于小灯泡的额定电压就可以了.［师］（肯定同学们的回答）根据灯泡的额定电压值，同学们对电源电压的选择有没有什么考虑呢？［生］（学生讨论后回答）电源的电压值应该大于小灯泡的额定电压值.不然的话，灯泡上的电压就可能达不到额定电压.［师］同学们还有什么问题吗？如果没有什么问题，就请同学们按照我们刚才的讨论，调整你的电源电压及电压表的量程，将滑动变阻器的滑片放在变阻器阻值最大的位置上.注意变阻器阻值最大的位置不是唯一确定的，要根据你连接的接线柱的情况来定.大家再仔细检查，调整，确保位置正确.请大家合上开关，并迅速打开，在合上开关的瞬间，一人观察电流表，一人观察电压表，看有什么情况？［生］我们组电压表指针偏反了，指到了“0”的外侧（左端）.［生］我们组电流表指针偏得过了，出了刻度线以外.…［师］大家一起来帮助他们分析原因.为什么会出现这些现象?［生］指针反偏是因为电表的正、负接线柱接反了.［生］电流表偏转过激是因为电流表的量程太小了，要改接大量程.［师］如果改接大量程还偏转过激怎么办？［生］学生议论然后作答.先检查一下他们电路中的滑动变阻器滑片在不在最大位置，如果滑片在最大位置上，那就换一块量程更大的电流表.［师］如果没有量程更大的电流表，只能想其他的办法，怎么做？（同学们热烈讨论.教师提醒同学们用学过的欧姆定律来想办法）［生］是不是可以适当减小电源的电压.因为电阻一定的情况下，电压变小，电流也会变小.这样就可以不用换更大量程的电流表了.［生］也可以用增大电阻的方法.因为电压一定的情况下，电阻增大，电流也会减小.教师热情鼓励同学们的精彩表现.［师］选择有代表性的两个小组介绍他们设计的操作步骤.第一组：合上开关，移动滑动变阻器的触头，使滑动变阻器阻值逐渐减小，电路中电流逐渐增大，小灯泡两端电压逐渐增大.测量两组数，最后将滑片移到小灯泡两端电压等于其额定电压时的位置，读出电流表示数.第二组：合上开关，移动滑动变阻器滑片到小灯泡两端电压等于其额定电压值的位置，读出电流表的示数.然后再调节滑动变阻器滑片，使小灯泡两端电压逐渐降低，测出灯泡两端的电压和对应的电流值，并记录数据.［师］同学们分析一下，两种步骤哪种更合适一些？教师引导学生分析，灯泡两端的额定电压是保证小灯泡正常发光的电压值.当高于额定电压值时，根据欧姆定律，流过小灯泡的电流就会比正常发光时的电流值大，这时对小灯泡的使用寿命有很大的影响，严重时会烧坏小灯泡.因此从设备安全的角度考虑，测量时要使电压逐次降低，而不是升高.［师］要调节滑动变阻器滑片到小灯泡额定电压值的位置，滑动变阻的电阻是增大还是减小？［生］电灯两端电压是额定值时，是电灯电压的最大值.这时滑动变阻器的阻值应从大变小，这样才能使电路中电流增大，从而使电灯两端电压增大到其额定值.［师］使小灯泡两端电压从额定值减小时，滑动变阻器的阻值应变大还是变小呢？ ［生］小灯泡两端电压变小，根据欧姆定律应使电路中电流变小，所以滑动变阻器的阻值应该变大.［师］所以，同学们在改变滑动变阻器的阻值大小时，一定要首先弄清楚滑动变阻器阻值变大时，滑片向哪个方向移动，变阻器阻值变小时，滑片应向哪个方向移动，才不至于在操作过程中出现错误.另外电流表、电压表读数时，要看清接的是哪两个接线柱、多大的量程、该量程下的最小刻度值是多大.同学们按步骤操作，如实填写实验数据，并对记录的数据进行分析计算.求出小灯泡的电阻，并相互交流.［师］通过大家的测量、计算，你有什么发现吗？ ［生］小灯泡两端的电压值不同时，电路中的电流也不同，但由I U 计算出的电阻值基本不变，最后一次测出的数据，计算结果稍微大一点.［师］这样的结果说明了什么问题?［生］电阻是导体本身的性质，和导体中电流及导体两端的电压无关.［师］补充一点，测量时间过长，灯亮得太久，灯泡的电阻会略有增大.同学们整理仪器，养成良好的习惯.三、小结师生共同小结本节内容并板书.题目：测量小灯泡的电阻.实验原理：根据欧姆定律I =R U ，推出R =IU ，计算灯泡电阻R . 实验电路：实验器材：小灯泡：额定电压______ V.滑动变阻器：最大阻值______，允许通过的最大电流______；电源：______ V ；开关、导线若干.实验步骤：1.按电路图连接实物电路.连接电路时，开关应断开.大致估计电流表、电压表测量的最大电流值和最大电压值，选择合适的量程接入，如不能估计，则要选择量程较大的接线柱接入.2.检查电路无误后，将滑动变阻器滑片调至滑动变阻器阻值最大的位置.3.合上开关，并迅速打开开关（——试触），在开关合上的瞬间观察电流表、电压表指针的变化，判断电表连接是否正确（有无接反），电流表、电压表量程连接是否合适（量程大，还是小）.4.根据试触的情况，调整电流表、电压表接入电路的量程，确保电压表、电流表连接正确.5.合上开关，移动滑动变阻器的滑片.改变被测小灯泡两端的电压，测出通过小灯泡的电流和小灯泡两端的电压，分别记下三组对应的电流和电压的数值，将测量的电流和对应的电压值，填入数据表格对应的空格内.注意：在移动滑动变阻器的滑片测量时，应先将滑片移在小灯泡额定电压值的位置上，先测出额定电压对应的电流值，再使小灯泡两端的电压逐次降低，测出对应的电压和电流值（弄清楚如何移动滑动变阻器滑片可以使其电阻值增大或减小）.在读取电流表、电压表数值时，要先弄清楚电流表、电压表接入电路的量程以及该量程下每一大格、每一小格代表的数值.读数时，眼睛正对刻线，确保读数正确.6.根据欧姆定律I =R U 的变形公式R =I U 算出小灯泡的电阻并求出其平均值.作为所测小灯泡的阻值.数据表格及记录：小灯泡电阻的平均值：3321R R R R ++== 分析与论证：评估与交流：四、动手动脑学物理1.错误1：变阻器的接线柱接错，短路接入电路，变阻器失去改变电阻的作用.应该用变阻器“一上、一下”两个接线柱.错误2：电压表“+”“-”接线柱接反，合上开关时，电压表指针可能“反打”.（纠正图略）2.第一次测量：42.86 Ω第二次测量：42.31 Ω第三次测量：45.45 Ω电阻的平均值：43.54 Ω3.略4.甲、乙两个电路测出的灯泡电阻略有不同.甲、乙电路如图：甲：电流表内接法乙：电流表外接法电流表内接时，电流表读数与小灯泡中的电流相同，但由于电流表的内阻R A≠0，因此电流表具有分压作用，使得电压表读数大于小灯泡两端电压.由算出的电阻值比实际电阻偏大.电流表外接时，电压表读数与小灯泡两端电压相等，但由于电压表的内阻R V≠∞，因而具有分流作用，使得电流表的读数大于流过小灯泡的电流.由算出的电阻值比实际的电阻偏小.五、板书设计略。

解：不对，因为电阻是导体本身的一种性质，与其 自身的材料、长度、横截面积和温度有关，与它两 端的电压和通过它的电流无关.
是多大？通过它的电流是多大？
解：
R
I1=0.5 A
U1=5 V
R=
U I
=
5V 0.5 A
= 10 Ω
R=？ I2=？ U2=20 V
I2=
U2 R
=
20 V 10 Ω
=2A
提示：因为电阻是导体本身的一种性质，因此电阻的大小与 电压、电流的大小均无关系，所以“电阻与电压成正比，与 电流成反比”这种说法是错误的。
R=U/I
欧
同一段导体，电流、电压、电阻三个量中已知任
姆 定
应用
意两个量可计算出第三个量；应用控制变量法分 析图象问题和电表示数变化问题
律
(1)公式中的三个量必须是对应同一导体或同一段电
注意 路；
事项 (2)公式中的三个量必须是同一时刻的值；
(3)公式中的三个物理量，必须使用国际单位制中的
单位1A=1V/1Ω
3.某小灯泡工作时两端的电压是2.5V，用电流表测 得此时的电流是300mA，此灯泡工作时的电阻是多 少？
解：R U 2.5V =8.33 I 0.3A
4.某同学认为：“由 I U 变形可得 R U .这就表明，
R
I
导体的电阻R跟它两端的电压成正比，跟电流成反比.”
这种说法对吗？为什么？
I
=
_U__ R
拓展：能否说电压与电流成正比呢？
R = _U_ 主要用于已知电压和电流求电阻. I
拓展：能否说电阻与电压成正比，与电流 成反比呢？
用公式进行计算的一般步骤：
（1）读题、审题（注意已知量的内容）； （2）根据题意画出电路图； （3）在图上标明已知量的符号、数值和未知量的符 号； （4）选用物理公式进行计算（书写格式要完整，规 范）。

根据欧姆定律，通过灯丝的电流：
I＝
U R
＝ 220 V ＝0.5A
440 Ω
电学计算题解题步骤： 1、根据题意画出电路图； 2、在电路图上标出相关的物理量（已知
量、未知量）； 3、解答时写出：必要的文字说明、公式、
数据代入过程、结果（各物理量要统一用国 际单位）。
例题2：有一种指示灯，电阻为6.3欧，通
谢谢观赏
You made my day!
我们，还在路上……
成正比，跟导体的电阻成反比。
2.公式：
变形公式：
U=IR R=U/I
3.欧姆定律公式中各个物理量具有同一性，公式
中的I、U、R是指同一导体、同一时刻的电流、电
压、电阻。计算时注意单位要统一。
课堂练习
1：下列说法中正确的是:( C )
A.导体两端的电压越大，导体的电阻就越大。 B.导体中通过的电流越大，导体的电阻就越小 C.在电压一定时，通过导体的电流越小，导体的 电阻就越大。 D.以上说法均不对。
反比； 3、电阻的大小只与电阻的材料、长度、横
截面和温度有关，与电压和电流无关。
讨论：
有人根据公式R=U/I跟公式I=U/R在形式上相 似，说“电阻R跟电压成正比，跟电流成反比” 。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质， 它只跟导体的材料、长度、横截面积和温度有关， 跟电流、电压无关。
解：依题意和根据 I＝
U R
得：
U＝IR＝10 A×22 Ω ＝220 V
例题3 如图所示，闭合开关后， 电压表的示数为6V，电流表的示数为 0.3A，求电阻R的阻值。 解：已知电阻两端电压U=6V，通过电阻R的电流0.3A。

九年级物理全一册“第十七章欧姆定律”必背知识点一、欧姆定律的定义与公式定义：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

公式：I = U/R，其中I代表电流，单位为安培（A）；U 代表电压，单位为伏特 （V）；R代表电阻，单位为欧姆 （Ω）。

此公式描述了在一段电路中，电流、电压和电阻之间的基本关系。

二、欧姆定律的应用1. 计算电流、电压或电阻：在已知电路中的任意两个物理量 （电流、电压、电阻）时，可以利用欧姆定律公式计算出第三个物理量。

2. 串联电路中的应用：在串联电路中，电流处处相等，而各段电路两端的电压之和等于总电压。

通过欧姆定律可以计算出各段电路的电阻。

3. 并联电路中的应用：在并联电路中，各支路两端的电压相等，且干路中的电流等于各支路电流之和。

利用欧姆定律可以计算出各支路的电流和电阻。

三、欧姆定律的变形公式电压公式：U = IR，表示导体两端的电压等于通过它的电流与其电阻的乘积。

电阻公式：R = U/I，表示导体的电阻在数值上等于加在导体两端的电压与其通过的电流的比值。

但需要注意，电阻是导体本身的性质，与加在其两端的电压和通过它的电流无关。

四、实验探究探究电流与电压、电阻的关系：通过控制变量法，分别研究电流与电压、电阻的关系。

在控制电阻不变的情况下，改变电压观察电流的变化；在控制电压不变的情况下，改变电阻观察电流的变化。

实验结论：1. 电阻一定时，通过导体的电流与导体两端的电压成正比。

2. 电压一定时，通过导体的电流与导体的电阻成反比。

五、欧姆定律的适用范围欧姆定律只适用于纯电阻电路，即电能全部转化为内能的电路。

对于非纯电阻电路 （如含有电动机、电解槽等元件的电路），欧姆定律不成立。

六、安全用电与欧姆定律在实际应用中，需要注意安全用电。

人体触电或引发火灾都是由于电路中的电流过大造成的。

根据欧姆定律I = U/R，当电压一定时，电阻越小电流越大；当电阻一定时，电压越高电流越大。

（1）公式只适用于纯电阻电路。 （2）公式中的单位要统一。 （3）公式的同时、同体性。
1、一辆汽车的车灯接在12V电源两端，灯丝 电阻为30Ω，求通过灯丝的电流。
2、如图17.2-1所示，闭合开
V
关后，电压表的示数为6V A
R
，电流表的示数为0.3A，
求电阻R的阻值。
图17.2-1
3、一个熨斗的电阻是0.1KΩ,使用时流过
1.上一节我们在研究电流与电压和电阻的关 系时，应用了 控制变量 的研究方法.
2.当电压一定时，电流与电阻成 成反比 .
3.当电阻一定时，电流与电压成 成正比 .
4.某导体的电阻是定值，当给该电阻加10V 的电压时流过导体的电流为1A,当给该导体 加2V的电压时，流过该导体的电流为0.2A .
德国物理学家 欧姆
学习了本课后，你有哪些收获和感想？ 告诉大家好吗？
一、内容：
二、表达式： I＝
U R
电流
电压 电阻
伏(V) 欧(Ω)
安(A)
三、变形式： U＝IR
R＝
U I
仅用于计算
一、电流、电压关系的图象分析 二、有关电流、电压、电阻的计算 三、动态电路分析
光读书不思考也许能使平庸之辈知识 丰富，但它决不能使他们头脑清醒。
欧姆定律：导的电体压中的成电正流比，，跟跟导导体体的两端电”的条件了吗？
I U R
I
电流
U
电压
R
电阻
U IR
RU I
安培（A） 伏特（V） 欧姆（Ω）
R = U / I跟I = U / R相似，那 能否认为电阻跟电压成正比， 跟电流成反比呢？
电阻是导体本身的一种性质。
欧姆定律
