第十七章《欧姆定律》专题复习

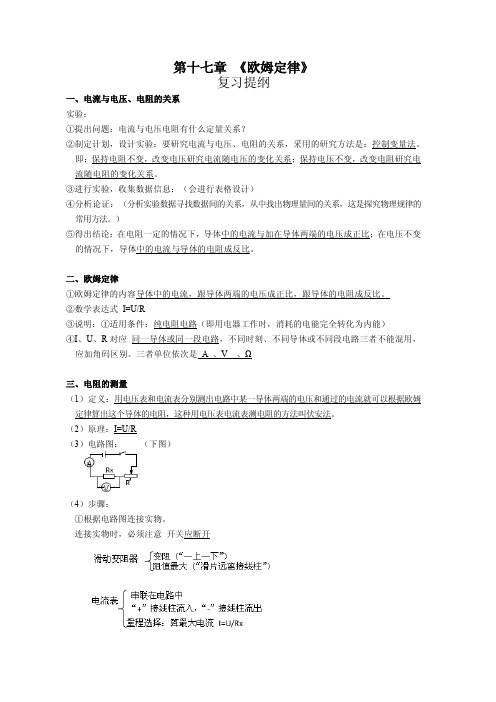

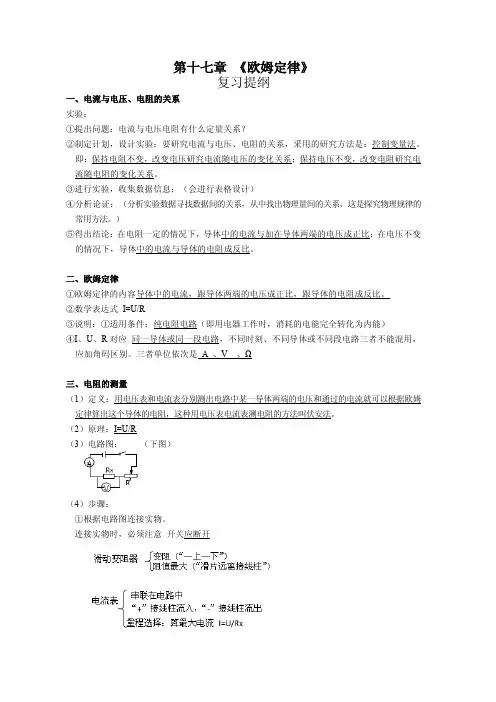

第十七章《欧姆定律》复习提纲一、电流与电压、电阻的关系实验：①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。

即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。

③进行实验，收集数据信息：（会进行表格设计）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。

）⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。

二、欧姆定律①欧姆定律的内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

②数学表达式I=U/R③说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）④I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

三者单位依次是A、V、Ω三、电阻的测量（1）定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

（2）原理：I=U/R（3）电路图：（下图）（4）步骤：①根据电路图连接实物。

连接实物时，必须注意开关应断开②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。

③算出三次Rx的值，求出平均值。

④整理器材。

（5）讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。

⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。

根据Rx=U/I电阻偏小。

⑶如图是两电阻的伏安曲线，则R1＞R2四、欧姆定律在串、并联电路中的应用1、串联电路的特点：（1）电流：串联电路中各处电流都相等。

字母：I=I1=I2=I3=…I n（2）电压：串联电路中总电压等于各部分电路电压之和。

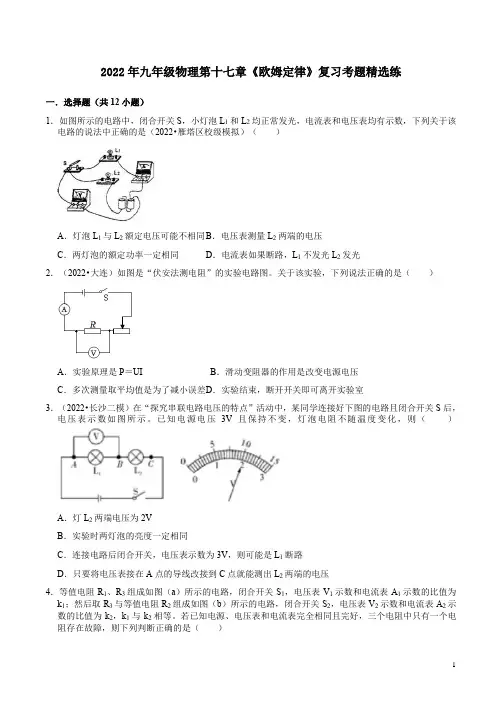

第17章《欧姆定律》章节复习资料【A1】一．选择题（共10小题）1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零2．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：93．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2C．R1＜R2D．无法确定4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A5．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变8．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A9．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，示数为零，示数为零B．当S1，S2都闭合时，示数为3V，有示数C．当S1闭合S2断开时，示数为3V，有示数D．当S1断开S2闭合时，示数为零，示数为零10．在如图所示的电子压力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀二．填空题（共10小题）11．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为V，R1的阻值为Ω．12．在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是，R1与R2两端的电压之比为．13．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω1A”的滑动变阻器．当R x的滑片处于最上端时，电路中的电流是A，此时油量表标示为0；当油面上升时，电路中的电阻将，电流将（以上两空选填“增大”或“减小”）．14．如图所示的电路，电源电压恒定，已知R0=40Ω、R=5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为V，通过R的电流是A．=4Ω，只闭合开关S1后，电压表的示数15．在如图所示的电路中，电源电压为6V，R为4V，则电流表的示数为A，电阻R2的阻值为Ω．若同时闭合开关S1、S2，则电流表的示数，电压表的示数（均选填“变大”、“变小”或“不变”）．16．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为，则电源电压是，R2电阻阻值为．17．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将，电压表示数与电流表A2示数的比值将（以上两空选填“变大”、“变小”或“不变”）．18．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值，触摸点P到屏下端的距离（均填“增大”、“减小”或“不变”）．19．如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为V．20．小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2，它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比；如把它们并联在电路中，则通过电阻的电流之比为．三．多选题（共4小题）21．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断不正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示数变大时，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线22．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是（）A．电阻一定时，电流随电压的增大而增大B．电阻一定时，电压随电流的增大而增大C．电压一定时，电阻随电流的增大而减小D．电压一定时，电流随电阻的增大而减小23．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器的滑片由中点向右移动时，下列判断中正确的是（）A．电流表的示数减小B．电流表的示数增大C．电压表的示数增大D．电压表的示数不变24．研究电流跟电压、电阻关系如图示，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步中，实验要求是（）A．调节R1的滑片到不同位置B．保持R两端的电压不变C．保持电路中电流不变D．保持R不变四．实验探究题（共1小题）25．某同学在“伏安法测电阻”实验中，所用电源电压保持不变，滑动变阻器上标有“20Ω2A”字样．他正确连接电路，实验步骤正确，闭合电键后，电压表、电流表示数如图甲所示（1）图乙是该同学实验电路图，请你在（答题纸的相应位置）图中补上所缺导线，并标出电压表的正负（“+”、“﹣”）接线柱；闭合电建前，应将滑片P移到最（选填“左”或“右”）端；（2）电压表读数为V，电流表读数为A，由该组数据的R x的阻值为Ω．五．计算题（共5小题）26．如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值．27．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？28．在如图所示的电路中，R1的阻值为50Ω，R2的阻值为75Ω，闭合电键S，电流表A1的示数为0.24A，求：（1）电压表V的示数；（2）电流表A2的示数；（3）电路的总阻值R．29．如图（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，闭合电键S，电流表A的示数如图（b）所示．求：（1）图（b）所示电流表A的示数，并简述理由；（2）R2的阻值．30．在如图所示的电路中，电源电压U=4V，电阻R1=20Ω．闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数为0.6A，求：（1）电流表A1的示数；（2）滑动变阻器连入电路的阻值．第17章《欧姆定律》章节复习资料【A1】参考答案与试题解析一．选择题（共10小题）1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零【解答】解：AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB 错误；C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；D、电阻是导体本身的一种属性，与所加电压无关，故D错误．故选C．2．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：9【解答】解：由电路图可知，甲、乙同时为电压表，闭合开关S1、S2时，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压；通过两电阻的电流I相同，由I=可知，两电阻阻值之比：===，两电表都是电流表，只断开开关S2，两电阻并联，电流表甲测R2的电流，乙测R1的电流，两电阻并联，它们两端的电压U相等，通过两电表的电流之比：===，故B正确；故选B．3．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2 C．R1＜R2D．无法确定【解答】解：由U﹣I图象（见下图）得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2．故选A．4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，则电压表的示数：U R=IR=0.3A×10Ω=3V，故C错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：I′===0.6A，故D错误．故选B．5．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小【解答】解：如图，电阻R1与滑动变阻器并联，当滑动变阻器的滑片P向右移动时，①因为电源电压保持不变，电压表测量并联支路电压或电源电压，故电压表V的示数不变；②滑动变阻器R2与电阻R1并联，电流表A2测量通过电阻R1的电流，当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，电流表A2示数不变，当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，由I=可知，电流减小，又因为电流表A1测量干路上的电流，所以电流表A1示数变小，故ABD错误，C正确．故选C．7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变【解答】解：由电路图可知，两电阻串联，油量表（电流表）测电路中的电流，电压表测R′两端的电压．（1）当油面上升时，R接入电路的电阻变小，电路中的总电阻R变小，电源电压不变，由于I=可知，电路中的电流I变大，油量表的示数变大，电阻R′阻值不变，由U=IR可知，R′两端的电压变大，电压表示数变大，故A错误；B正确；（2）当油面下降时，R接入电路的电阻变大，电路中的总电阻R变大，电源电压不变，由于I=可知，电路中的电流I变小，油量表的示数变小，电阻R′阻值不变，由U=IR可知，R′两端的电压变小，电压表示数变小，故CD错误；故选B．8．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A【解答】解：由图示电路图可知，甲、乙均为电压表，闭合S1、S2时，两电阻串联，甲测R1两端电压，乙测两电阻串联电压，已知：U甲：U乙=1：3，则：U乙=3U甲，两电阻串联，通过两电阻的电流I相等，两电阻之比：=====，R2=2R1=20Ω，甲、乙均为电流表时，仅闭合S1，两电阻并联，乙测通过R1的电流，甲测干路电流，两电流表示数：I甲=+=+=0.9A，I乙===0.6A．故选C．9．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，示数为零，示数为零B．当S1，S2都闭合时，示数为3V，有示数C．当S1闭合S2断开时，示数为3V，有示数D．当S1断开S2闭合时，示数为零，示数为零【解答】解：A、由图示电路图可知，当S1，S2都断开时，电路断路，电路电流为零，电流表示数为零，电压表直接接在电源两端，电压表示数等于电源电压3V，故A错误；B、由图示电路图可知，当S1，S2都闭合时，电阻R1被短路，只有电阻R2接入电路，电压表测电源电压，电压表示数为3V，电流表测电路电流，电流表有示数，故B正确；C、由图示电路图可知，当S1闭合S2断开时，两电阻串联接入电路，电压表测电阻R2两端电压，电压表示数小于电源电压3V，故C错误；D、由图示电路图可知，当S1断开S2闭合时，电路断路，电路电流为零，电流表示数为零，电压表接在电源两端，电压表示数等于电源电压3V，故D错误；故选B．10．在如图所示的电子压力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀【解答】解：由图示电路图可知，滑动变阻器阻值全部接入电路，电流表测电路电流，电压表测滑动变阻器下半部分电压，压力增大时滑片向下移动，与电压表并联部分电阻阻值变小；A、压力增大时，电路总电阻保持不变，电源电压不变，由欧姆定律可知，电路电流不变，电流表示数不变，故A错误；B、压力增大时，滑片向下运动，与电压表并联部分电阻变小，电压表示数变小，故B错误；C、随压力增大，滑片向下移动，滑动变阻器PB段电阻R1的阻值减小，故C错误；D、设滑动变阻器总电阻为R，电路电流：I=，电压表示数：U V=IR1=R1，U与R是定值，电表示数与R1成正比，把电压表改成压力计时表盘刻度均匀，故D正确；故选D．二．填空题（共10小题）11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为6V，R1的阻值为5Ω．【解答】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=1.2A，根据欧姆定律可得，电源的电压：U=I1R1=1.2A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由右图可知，I2=0.4A，U2=4V，滑动变阻器的最大阻值：R2===10Ω，串联电路中总电压等于各分电压之和，电源的电压：U=I2R1+U2=0.4A×R1+4V，电源的电压不变，1.2A×R1=0.4A×R1+4V，解得：R1=5Ω，电源的电压U=1.2A×R1=1.2A×5Ω=6V．故答案为：6；5．12．在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是1：1，R1与R2两端的电压之比为5：2．【解答】解：∵两个电阻串联∴I1=I2，即：I1：I2=1：1，∴U1：U2=R1：R2=5：2故答案为：1：1，5：213．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω 1A”的滑动变阻器．当R x的滑片处于最上端时，电路中的电流是0.1A，此时油量表标示为0；当油面上升时，电路中的电阻将减小，电流将增大（以上两空选填“增大”或“减小”）．【解答】解：当油面上升时，滑动变阻器接入电路中的电阻变小，使电路中总电阻减小，电流增大，即电流表（油量表）示数增大；当R X的滑片处于最上端时，滑动变阻器接入电路的阻值最大，故电路中的电流为：I===0.1A．故答案为：0.1；减小；增大．14．如图所示的电路，电源电压恒定，已知R0=40Ω、R=5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为1V，通过R的电流是0.2A．【解答】解：由电路图，S1、S2都闭合时，R0短路，电路为R的简单电路，电压表测电源的电压，所以则电源的电压U=9V；只闭合S1时，两电阻串联，电压表测R两端的电压，电流中电流I===0.2A，串联电路中电流处处相等，I=I R=0.2A，电压表示数：U V=U R=I R R=0.2A×5Ω=1V．故答案为：1；0.2．15．在如图所示的电路中，电源电压为6V，R1=4Ω，只闭合开关S1后，电压表的示数为4V，则电流表的示数为1A，电阻R2的阻值为2Ω．若同时闭合开关S1、S2，则电流表的示数变大，电压表的示数变大（均选填“变大”、“变小”或“不变”）．【解答】解：由图示电路图可知，只闭合S1，两电阻串联，电压表测R1两端电压，电流表测电路电流，电路电流：I==1A，由I=可知电阻R2的阻值：R2====2Ω；哟哟图示电路图可知，两开关都闭合时，电阻被R2短路，只有电阻R1接入电路，电压表测电源电压，电压表示数变大，电源电压不变，电路总电阻减小，由欧姆定律可知，电路电流变大，电流表示数变大．故答案为：1；2；变大；变大．16．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为0.2A，则电源电压是6V，R2电阻阻值为30Ω．【解答】解：由图示电路图可知，闭合S，断开S1时，电路为R1的简单电路，若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A；由I=可知，电源电压：U=U1=I1R1=0.3A×20Ω=6V；由I=可知，电阻R2的阻值：R2===30Ω；故答案为：0.2A；6V；30Ω．17．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将不变（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将不变，电压表示数与电流表A2示数的比值将变大（以上两空选填“变大”、“变小”或“不变”）．【解答】解：根据电路图可知，灯泡滑动变阻器并联，电流表A1测量灯泡支路电流，电流表A2测量干路电流，电压表测量滑动变阻器两端电压；因为并联电路中各支路互不影响，因此，闭合开关，滑片向左移动时，灯泡亮度不变，即电流表A1的示数不变；当滑动变阻器滑片向左移动时，电压表测量的阻值变大，由欧姆定律的变形公式U=IR可知，电压表的示数将变大，由欧姆定律可知，滑动变阻器所在支路的电流变小，电流表A2测量干路电流，则电流表A2的示数变小，所以电压表示数与电流表A2示数的比值将变大．故答案为：不变；不变；变大．18．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值减小，触摸点P到屏下端的距离增大（均填“增大”、“减小”或“不变”）．【解答】解：∵R1、R2串联，∴通过两电阻的电流相等，当R1两端电压减小时，∵U=IR，∴R1的电阻在减小，从电路图可以看出R1的电阻减小，应该是增大到屏下端的距离．故答案为：减小；增大．19．如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是5Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为3V．【解答】解：由I=可知，电阻阻值：R===5Ω，由图示图象可知，电流I=0.4A时，U L=1V，U R=2V，电源电压：U=U L+U R=1V+2V=3V；故答案为：5；3．20．小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2，它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比5：3；如把它们并联在电路中，则通过电阻的电流之比为3：5．【解答】解：（1）因为串联电路中的电流处处相等，由I=可知，电压：U=IR，根据U=IR得：U1=IR1，U2=IR2，则U1：U2=IR1：IR2=R1：R2=5：3．（2）因为并联电路两端相等，根据I=得：I1=，I2=，则I1：I2=：=R2：R1=3：5．故答案为：5：3；3：5．三．多选题（共4小题）21．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断不正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示数变大时，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【解答】解：由图示电路图可知，指示灯与变阻器串联连接在电源上，电压表测滑动变阻器两端电压；A、当水位不变时，滑片位置不变，电路是通路，滑动变阻器两端电压不变，电压表示数不变，指示灯亮，故A 错误．B、当水位下降时，滑动变阻器接入电路的指针减小，滑动变阻器分压减小，电压表示数变小，电路总电阻减小，电路电流变大，灯泡实际功率变大，指示灯变亮，故B正确；C、当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确．D、若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误．本题选不正确的，故选：AD．22．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是（）A．电阻一定时，电流随电压的增大而增大B．电阻一定时，电压随电流的增大而增大C．电压一定时，电阻随电流的增大而减小。

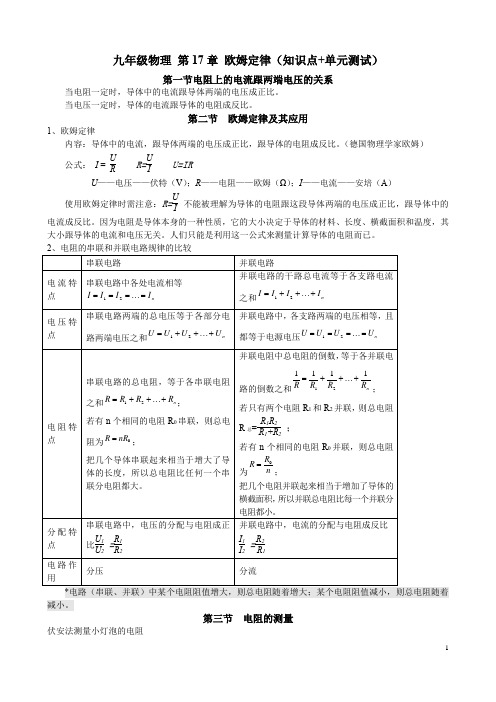

九年级物理第17章欧姆定律（知识点+单元测试）第一节电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。

当电压一定时，导体的电流跟导体的电阻成反比。

第二节欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

第三节电阻的测量伏安法测量小灯泡的电阻【实验原理】R=UI【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】【实验步骤】①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=UI 算出小灯泡的电阻。

③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=UI ，计算出每次的电阻值，并求出电阻的平均值。

【实验表格】【注意事项】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

第十七章 欧姆定律单元测试（一）一、单项选择题1．研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是 （ ） A . 安培 B .牛顿 C .欧姆 D .伏特 2．关于电流、电压、电阻的关系，下列说法正确的是（ ） A 、在电压一定时，导体的电阻跟通过导体的电流成反比；B 、在电阻一定时，通过导体的电流跟导体两端的电压成正比；C 、在电流一定时，导体两端电压跟导体电阻成正比；D 、通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比。

第十七章 《欧姆定律》第一节、电流与电压和电阻的关系1、实验探究电流与电压、电阻的关系 要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法，即： 保持电阻（控制变量）不变，改变电压（自变量）研究电流（因变量）随电压的变化关系； 保持电压（控制变量）不变，改变电阻（自变量）研究电流（因变量）随电阻的变化关系。

2、设计实验：控制电阻一定，研究电流与电压的定量关系。

实验中滑动变阻器的主要作用是：改变电阻两端的电压 实例示范：结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比 （或：当电阻一定时，电流与电压成正比；或：当R 一定时，I 与U 成正比）3、设计实验：控制电压一定，研究电流与电阻的定量关系实例示范：结论：当导体的电压一定时，通过导体的电流跟导体的电阻成反比（或：当电压一定时，电流与电阻成反比；或：当U 一定时，I 与R 成反比） 1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 2、欧姆定律的数学表达式：公式：I ＝U/R （ IU R IR U ==⇒;）公式中使用国际单位（单位要统一） 电压U 的单位：V 伏特、电阻R 的单位：Ω欧姆 、电流 I 的单位： A 安培注：欧姆定律反映同一时刻、同一段电路中I 、U 、R 之间的关系，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

3、应用欧姆定律进行计算的一般步骤：（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整规范）。

4、因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。

5、串联电路的特点：（指R 1，R 2串联）○1电流：I=I 1=I 2（串联电路中，电流处处相等） ○2电压：U=U 1+U 2（串联电路中，总电压等于各部分两端电压之和） ○3电阻：R=R 1+R 2（串联电路中，总电阻等于各电阻之和） 把几段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度 ○4分压定律：U 1：U 2 =R 1:R 2；（串联电路中，各部分电路两端电压与其电阻成正比） ○5比例关系： I 1∶I 2=1:1（串联电路中，电流处处相等） 6、并联电路的特点：（指R 1，2○1电流：I=I 1+I 2（并联电路中，干路电流等于各支路电流之和） ○2电压：U=U 1=U 2 （并联电路中，各支路两端电压相等） ○3电阻：1/R=1/R 1+1/R 2（并联电路中，总电阻的倒数等于各支路电阻倒数之和） 两个并联电阻R 1、R 2把几段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
