第十七章 欧姆定律 知识网络构建2,,,,(:,):::1R I U U I R U U I =U =IR R R I I U R U R I R =R R ⎧⎨⎩=⎧=⎪⎪⎪⎨⎪⎪⎪⎩+++L 一定时与成正比探究电流与电压和电阻的关系一定时与成反比内容:导体中的电流跟导体两端的电压成正比跟导体的电阻成反比公式:变形式成立条件:、、是同一导体或同一部分电路上的物理量原理电路图伏安法测导体电阻实验步骤应用减小误差的方法多次测量求平均值串联电路的电阻关系串、并联电定律电阻姆路的欧121111n n R R R R R ⎧⎪⎪⎪⎪⎪⎨⎪⎪⎧⎪⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎨⎪=+++⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎩L 并联电路的电阻关系: 高频考点透析序号 考点考频 1 电流与电压、电阻的关系★★★ 2 运用欧姆定律公式及其变形式进行计算★★★ 3 伏安法测电阻 ★★★ 4 特殊方法测电阻★★ 5运用串、并联电路的特点进行计算★★★第一讲 电流与电压、电阻的关系 欧姆定律知识能力解读（一）电流跟电压、电阻的关系1．研究方法：控制变量法。
即在研究电流与电压的关系时，应控制电阻一定；在研究电流与电阻的关系时，应控制电压一定。
2．实验电路图：如图所示。
3．电流跟电压的关系：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。
对这一关系的理解应注意：导体中的电流和导体两端的电压都是针对同一导体而言的。
电阻一定时，导体中的电流跟导体两端的电压成正比，不能说成电压跟电流成正比，因为电流和电压之间存在着因果关系，电压是原因，电流是结果，因果关系不能颠倒。
4．电流跟电阻的关系：在电压不变的情况下，导体中的电流跟导体的电阻成反比。
对这一关系的理解应注意：导体中的电流和导体的电阻也是针对同一导体而言的，同样也不能说成导体的电阻跟通过它的电流成反比，因为电阻是导体本身的一种性质，它不随导体中电流的变化而变化。
5．实验注意事项(1)连接电路时开关要断开；(2)滑动变阻器要“一上一下”选择接线柱接人电路；(3)滑动变阻器的滑片移到接人电路的阻值最大的那一端；(4)电流表、电压表的量程选择要合适；(5)电流表、电压表的正、负接线柱不要接反；(6)用滑动变阻器来改变导体两端的电压时，应尽量使定值电阻两端的电压成整数倍变化(如：0.6 V、1.2 V、1.8 V、2.4 V)。

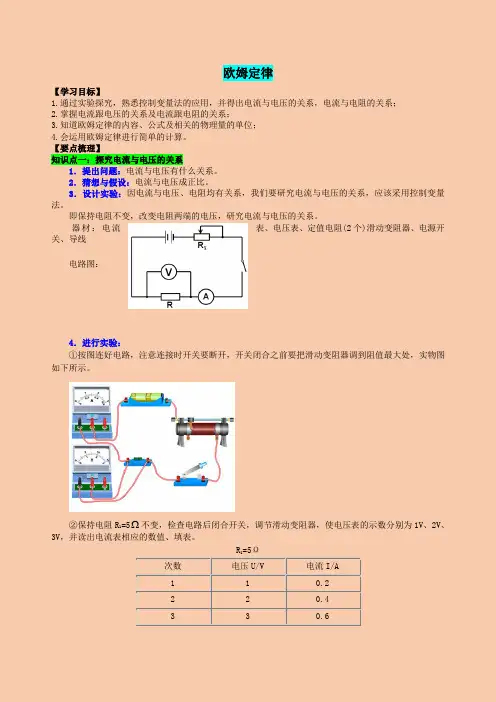

欧姆定律【学习目标】1.通过实验探究，熟悉控制变量法的应用，并得出电流与电压的关系，电流与电阻的关系；2.掌握电流跟电压的关系及电流跟电阻的关系；3.知道欧姆定律的内容、公式及相关的物理量的单位；4.会运用欧姆定律进行简单的计算。
【要点梳理】知识点一：探究电流与电压的关系1．提出问题：电流与电压有什么关系。
2．猜想与假设：电流与电压成正比。
3．设计实验：因电流与电压、电阻均有关系，我们要研究电流与电压的关系，应该采用控制变量法。
即保持电阻不变，改变电阻两端的电压，研究电流与电压的关系。
器材：电流表、电压表、定值电阻(2个)滑动变阻器、电源开关、导线电路图：4．进行实验：①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下所示。
②保持电阻R1=5 不变，检查电路后闭合开关，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数值、填表。
R1=5Ω次数电压U/V 电流I/A1 1 0.22 2 0.43 3 0.6改变电阻，使R2=10 不变，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数值、填表。
R2=10Ω次数电压U/V 电流I/A1 1 0.12 2 0.23 3 0.35.根据数据画出I-U图像。
6．得出结论：在电阻不变时，通过导体的电流和导体两端的电压成正比。
要点进阶：1.任何电学实验，在闭合开关之前，滑动变阻器应调节到阻值最大处，这样可以保护电路。
2.本实验中滑动变阻器的作用有两点：①保护电路；②改变定值电阻两端的电压3.如果只凭一组数据，就得出电流与电压成正比的结论，缺乏普遍性，所以本实验用不同阻值的电阻，重复实验操作，这样得出的数据更具普遍性。
4.要会根据I-U图，判断电阻值的大小。
如图，通过相同的电流时，U B>U A，所以R B>R A知识点二：探究电流与电阻的关系1．提出问题：电流和电阻之间有什么样的关系？2．猜想与假设：电流与电阻成反比。
初三物理 第十七章 欧姆定律 一、电流与电压和电阻的关系 1、在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比； 2、在电压一定的情况下，导体中的电流与导体的电阻成反比。
二、欧姆定律及其应用1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式 =U I R 变形公式有： =,,,U R U IR I3、说明： ①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R=IU 是电阻的量度式，它表示导体的电阻可由IU 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
课外补充：1、串联电路的电阻特点串联电路中总电阻等于各部分电路电阻之和。
公式：R=R 1+R 2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
多个电阻串联相当于增大导线的长度。
2、并联电路的电阻特点并联电路总电阻的倒数等于各支路电阻倒数之和。
公式：R 1=1R 1+2R 1 并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
多个电阻并联相当于增大导线的横截面积。
【例题解析】1．一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中不正确的是［ B ］A ．R 由铜线的长度和横截面积决定B ．R 的大小与U 有关C ．铜线的电阻对电流通过有阻碍作用D ．R 的大小与I 无关2．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ D ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小3.根据欧姆定律公式I= U/R，可变形得到R= U/I．对此，下列说法中正确的是（ D ）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关4.有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［ A ］A．0.5欧姆B．5欧姆C．0.05欧姆 D．20欧姆5．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ D ］A．5欧姆 B．10欧姆C．20欧姆 D．40欧姆6．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ A ］A. R/4B.R/2C. R/2D.R7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是___5___欧姆；如果在它两端不加电压，通过它的电流强度是___0___安培，这段导体的电阻是___5___欧姆。
人教版初中物理第十七章在《欧姆定律》知识点总结1、电流与电阻、电压的关系(1)电流和电阻的关系：当电压一定时，导体中的电流和导体的电阻成反比。
(2)电流和电压的关系：当电阻一定时，导体中的电流和导体两端的电压成正比。
2、欧姆定律：(1)欧姆定律的内容：导体中的电流和这段导体的两端电压成正比，和这段导体的电阻成反比，这一结论就叫做欧姆定律。
①欧姆定律只适用与求同一电路或同一用电器中的电流、电阻和电压。
②在使用欧姆定律求电压、电流、电阻的过程中，三个物理量必须对应的同一电路或同一用电器。
(2)欧姆定律的计算公式：电阻电压电流=RUI =。
①此公式中电压的单位是“V ”，电阻的单位是“Ω”，电流的单位是“A ”。
②此公式可以理解为导体中的电流和导体两端电压成正比，和导体的电阻成反比。
③由公式R U I =导出IUR =。
此公式不能理解成导体的电阻和导体两端电压成正比，和通过导体的电流成反比；因为导体的电阻取决于导体的长度、材料、横截面积及温度。
与电压、电流无关。
3、电阻的测量 (1)原理：IUR =。
(2)实验器材：电压表、电流表、滑动变阻器、电源、开关、导线和待测电阻 (3)实验电路图：(4)多次测量取平均值：3321R R R R ++= (5)注意事项：①滑动变阻器作用是用来改变电流及电阻两端电压的值。
调整变阻器之前要想好，滑片朝那个方向滑动电路中的电流变大，闭合开关之前把滑片滑到变阻器的最大端。
②选择适当量程的电流表和电压表。
4、欧姆定律在串、并联电路中的应用(1)在串联电路中①总电阻（等效电阻）和串联电阻的关系：2121221122211211R R R I I I R I R I IR R I U R I U IR U U U U +=∴==+=∴===+= ；；；；即在串联电路中，等效电阻等于各串联导体电阻之和。
若2121R R R R R >>>，则有。
九年级物理第十七章-欧姆定律-知识点总结温馨提醒：善听，好思，勤练。
欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用 实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电 不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的 研究电路中的电流与电路两端的电压的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。
图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
欧姆定律一、电压（U）（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。
3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）（二）电压的单位1．国际单位：伏特（V ）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1Kv＝103V1V＝103mV 1mV＝103μV2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V人体的安全电压不高于36V（三）电压测量：1．仪器：电压表，符号：○V2．量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系3．使用规则：两要、一不①电压表要并联在电路中。
②电流要从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，若被测电压在3V—15V可直接测量，若被测电压小于3V则换用0～3V量程，若被测电压大于15V则换用更大量程的电压表。
调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过量程。
（五）利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

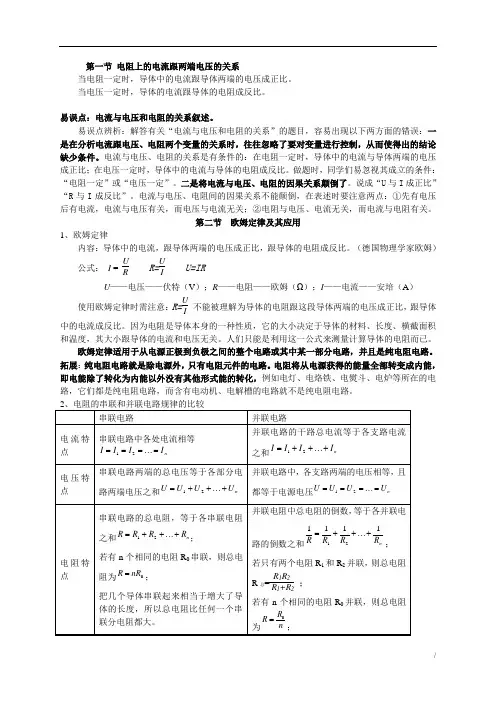

第一节电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
易误点：电流与电压和电阻的关系叙述。
易误点辨析：解答有关“电流与电压和电阻的关系”的题目，容易出现以下两方面的错误：一是在分析电流跟电压、电阻两个变量的关系时，往往忽略了要对变量进行控制，从而使得出的结论缺少条件。
电流与电压、电阻的关系是有条件的：在电阻一定时，导体中的电流与导体两端的电压成正比；在电压一定时，导体中的电流与导体的电阻成反比。
做题时，同学们易忽视其成立的条件：“电阻一定”或“电压一定”。
二是将电流与电压、电阻的因果关系颠倒了。
说成“U与I成正比”“R与I成反比”。
电流与电压、电阻间的因果关系不能颠倒，在表述时要注意两点：①先有电压后有电流，电流与电压有关，而电压与电流无关；②电阻与电压、电流无关，而电流与电阻有关。
第二节欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。
拓展：纯电阻电路就是除电源外，只有电阻元件的电路。
电阻将从电源获得的能量全部转变成内能，即电能除了转化为内能以外没有其他形式能的转化，例如电灯、电烙铁、电熨斗、电炉等所在的电路，它们都是纯电阻电路，而含有电动机、电解槽的电路就不是纯电阻电路。
2、电阻的串联和并联电路规律的比较串联电路并联电路电流特点串联电路中各处电流相等nIIII=⋯===21并联电路的干路总电流等于各支路电流之和n IIII+⋯++=21电压特点串联电路两端的总电压等于各部分电路两端电压之和nUUUU+⋯++=21并联电路中，各支路两端的电压相等，且都等于电源电压nUUUU=⋯===21电阻特点串联电路的总电阻，等于各串联电阻之和n RRRR+⋯++=21；若有n个相同的电阻R0串联，则总电阻为0nRR=；把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。
第十七章 欧姆定律
第一节电阻上的电流跟两端电压的关系
当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
第二节 欧姆定律及其应用
1、欧姆定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）
公式： I = U R R=U I
U=IR U ——电压——伏特（V ）；R ——电阻——欧姆（Ω）；I ——电流——安培（A ）
使用欧姆定律时需注意：R=U I
不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
2、电阻的串联和并联电路规律的比较
第三节 电阻的测量
伏安法测量小灯泡的电阻
【实验原理】R=U I
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】
【实验步骤】
①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=U I
算出小灯泡的电阻。
③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=U I
，计算出每次的电阻值，并求出电阻的平均值。
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
第2节欧姆定律基础知识·细解读知识点一欧姆定律【重点】1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.公式图文助学“巧解”欧姆定律(1)R一定，电流与电压的关系(2)U一定，电流与电阻的关系欧姆定律反映的是电流、电压、电阻三者间的关系。
【例1】(多选)根据欧姆定律RUI =，下列说法正确的是 ( ) A ．通过导体的电流越大，说明这段导体两端的电压就越大 B ．导体两端的电压越大，这段导体的电阻就越大 C ．导体两端的电压越大，通过这段导体的电流就越大 D ．导体的电阻与电压成正比，与电流成反比 解析：本题考查对欧姆定律的理解，表解如下：答案：AC切记!R 的大小由自身决定，与U 、I 无关!知识点二 利用欧姆定律进行分析与计算【重点】 1.分析或计算的依据【拓展】 IUR =表示的意义公式IUR =表示某段导体的电阻等于这段导体两端的电压与通过这段导体电流的比值，但导体的电阻大小取决于导体本身，与U 、I 无关。
所以不能理解为R 与U 成正比，与f 成反比。
这也是物理公式与数学公式的不同之处。
2.利用欧姆定律解答计算题的“四步骤”核心素养点拨科学态度与责任——社会责任物理学科核心素养中“社会责任”是指在认识科学·技术·社会·环境关系的基础上，逐渐形成的遵守道德规范、热爱自然、珍惜生命的责任感。
酒后驾车是比较严重的交通违法行为，社会危害性很大。
如图所示的酒精测试仪，其原理是酒精气体传感器的电阻值随酒精气体浓度的增大而减小，进而影响电压表或电流表的示数变化，从而判断司机是否酒驾。
【拓展】利用欧姆定律解释电源、电流表、电压表连接的相关问题 (1)导线的电阻接近0，根据欧姆定律RUI =知，当电阻接近。
时，电路中的电流将趋向于无限大，会烧坏电源和导线，所以绝对不能把电源两极直接用导线相连，否则会造成电源短路。
(2)电流表电阻很小，相当于导线，若将电流表直接连在电源的两端，情形跟上述情况相同，因此不允许将电流表直接接在电源两端。
第16章 欧姆定律一、电流与电压和电阻的关系1、电流与电压的关系当电阻一定时，流过导体的电流跟导体两端的电压成正比。
【即电阻不变时，导体两端的电压越大，流过导体的电流越大】2、电流与电阻的关系当电压一定时，流过导体的电流跟导体的电阻成反比。
【即导体两端的电压不变时，导体的电阻越大，流过导体的电流越小】二、欧姆定律1、欧姆定律的定义（1）定义导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
用公式表示就是RU I = 【这里U 的单位是伏特（V ），R 的单位是欧姆（Ω），I 的单位是安培（A ）。
单位必须统一】（2）对欧姆定律的理解①虽然由欧姆定律的公式变形可以得到IU R =，但是不能理解为电阻跟电压成正比，电阻跟电流成反比。
因为导体的电阻与流过它的电流和它两端的电压无关，只与导体的材料、长度、横截面积以及温度等有关。
②当电路短路时，电流不经过用电器而是直接从导线流过。
因为导线的电阻很小，相当于R很小，根据欧姆定律RU I =，可以知道流过导线的电流很大。
所以电路短路很容易引起火灾。
③当人的皮肤处于潮湿状态时，电阻会变小。
根据欧姆定律R U I =，当人体的电阻变小时，通过人体的电流就会变大，从而会增加触电的可能性。
④酒精浓度检测仪内含有气敏电阻，气敏电阻的阻值会根据酒精气体的浓度变化而变化，根据欧姆定律RU I =，电阻变化会导致酒精浓度测试仪的电压或者电流变化，从而使读数发生明显变化。
2、欧姆定律的相关计算（注意单位统一）（1）已知电阻或者用电器两端的电压和流过的电流，求电阻或者用电器的阻值，用I U R =来计算。
【例一】已知流过某电阻的电流是A 2，该电阻两端的电压是V 12，求该电阻的阻值。
解：该电阻的阻值Ω6A 2V 12I U R ===（2）已知电阻或者用电器的阻值和流过它的电流，求它两端的电压，用IR U =来计算。
【例二】已知灯泡1L 的电阻是Ω5，流过灯泡1L 的电流是A 2，求它两端的电压是多少。
第一节电阻上的电流跟两端电压的关系
当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
第二节欧姆定律及其应用
1、欧姆定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）
公式：I = U
R
R=U
I
U=IR
U——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）
使用欧姆定律时需注意：R=U
I不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体
中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
第三节 电阻的测量
伏安法测量小灯泡的电阻
【实验原理】R=U
I
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】
【实验步骤】
①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=U
I 算出小灯泡的电阻。
③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=U
I ，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】
次数 电压U/V 电流I/A 电阻R/Ω 平均值R/Ω
1
2 3
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
