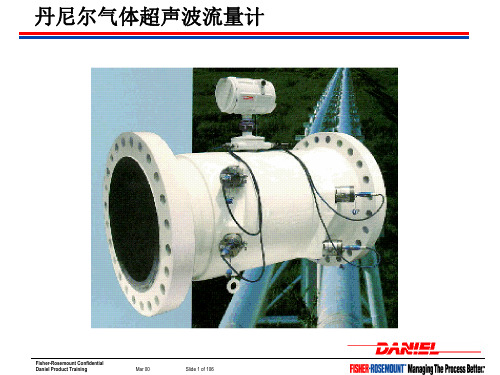

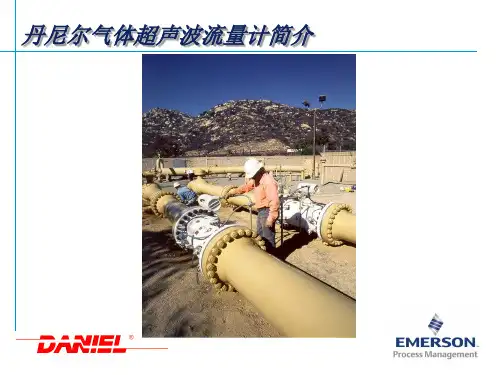

丹尼尔气体超声波流量计简介.

丹尼尔超声波流量计工作原理丹尼尔超声波流量计是一种用来测量流体流速和流量的仪器，它利用超声波通过流体进行测量。

它的工作原理是基于多次超声波脉冲的发送和接收，并根据超声波在流体中的传播速度和方向来计算流速和流量。

在丹尼尔超声波流量计中，通常包括传感器和智能处理器两大部分。

传感器通常包括发射器和接收器，它们安装在管道上并通过超声波来测量流体的速度。

当超声波脉冲由发射器发送到流体中时，它们将在流体中以特定的速度和方向传播。

接收器会接收到这些超声波并将它们发送回智能处理器进行分析。

智能处理器是流量计的核心部分，它通过分析超声波的发送和接收时间来计算流速和流量。

当超声波沿着流体传播时，在流速不同的情况下，其传播时间也会不同。

通过计算超声波发送和接收的时间差，智能处理器可以精确地计算出流体的流速和流量。

丹尼尔超声波流量计的工作原理具有以下几个特点：1. 非接触式测量：由于超声波可以穿透管道壁直接作用于流体，因此不需要与流体直接接触，能够实现非侵入式的测量。

2. 高精度：利用超声波的高频传输特性，丹尼尔超声波流量计可以实现高精度的流速和流量测量，其测量精度能够满足工业生产的需要。

3. 适用范围广：丹尼尔超声波流量计适用于各种类型的流体，包括液体和气体，而且适用于各种管道材质和管径大小。

4. 耐腐蚀性好：由于超声波测量不需要与流体直接接触，因此不会受到流体的腐蚀影响，能够应对各种腐蚀性流体的测量。

虽然丹尼尔超声波流量计具有诸多优点，但也存在一些局限性。

超声波传播受流体性质的影响较大，对于气泡、气体和悬浮颗粒等的存在都会影响测量精度。

安装位置和管道的形状、尺寸等也会对测量结果产生一定影响。

丹尼尔超声波流量计通过发送和接收超声波并利用智能处理器进行分析，可以实现对流体流速和流量的准确测量。

它的工作原理具有非接触式测量、高精度、适用范围广、耐腐蚀性好等特点，是一种在工业生产和流体控制领域中广泛应用的流量测量仪器。

重要提示鉴于这些测量仪器为精密仪器，为了确保操作是在设备铭牌所示范围内，因此当你在安装、使用及维护时，必须遵守丹尼尔指南进行。

当在进行安装、使用及维护丹尼尔产品时，应遵守下列提示并将其纳入你的安全工作计划中。

●在进行安装、操作及维修该产品前，应阅读所有说明。

如该手册并非是正确的，请拨打1-713-467-6000（24小时全天侯销售及维修服务支持），尔后将为您提供所需要的手册。

您可保存该手册以供将来参考之需。

●如您对本手册有任何问题不清楚，请联系你的丹尼尔销售代表获得解释。

●请遵照产品所标示及所附的警告、注意事项及说明。

●应教导你的人员进行正确的安装、操作及维护该产品。

●进行安装设备时应按照正确的说明书所指示的要求及当地规范和国家规范。

将所有产品连通适当电源及施加正确的压力。

●为了确保产品的良好性能，应雇用专业的人员进行安装、操作、更新、编排及维护该产品。

●当某部件需要更换时，应确保进行更换工作的专业人员是使用生产商指定的部件。

未经授权的部件及操作流程会对产品的性能产生影响，并会引发操作中的事故隐患。

看起来很相似的替换部件可能会导致火灾、电路短路或不正常的操作。

●为了预防人员受伤，应确保所有设备的门已关闭、保护性的盖子已归位，除非专业人员正在对其进行维修。

●必须始终阅读及遵守《丹尼尔高级超声波气体流量计安装、维修及诊断说明书》和所有产品警告及说明书●如该产品使用于其它非指定用途，可能会导致财产损坏和/或严重人员伤亡。

●在易燃情况下打开产品防火外壳时，必须切断供电。

操作步骤：1. 应先断电。

丹尼尔测量与控制有限公司丹尼尔高级超声波气体流量计安装、维修及诊断说明书注意丹尼尔测量与控制公司（简称丹尼尔公司）不对本说明书的技术或编辑错误及遗漏所负责。

就本说明书而言，丹尼尔公司不作出无论明示或暗示，包含暗示的可为商品性及其适用的目的之保证；并且在任何情况下，丹尼尔公司不对任何特殊及间接损害，包括但不仅限于产品损失及得益损失等等负责。

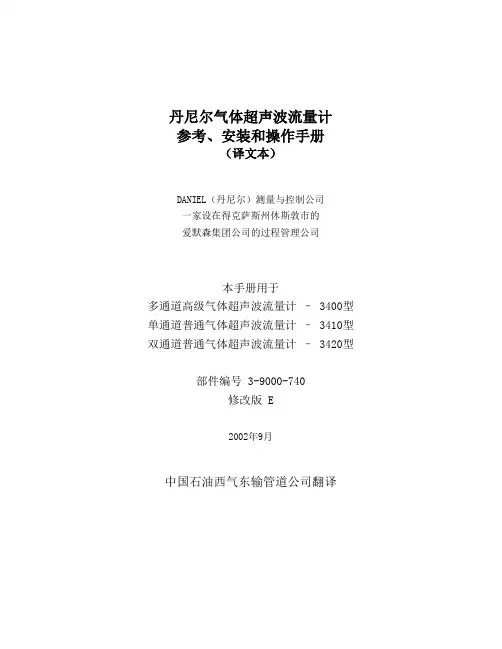

丹尼尔气体超声波流量计参考、安装和操作手册（译文本）DANIEL（丹尼尔）测量与控制公司一家设在得克萨斯州休斯敦市的爱默森集团公司的过程管理公司本手册用于多通道高级气体超声波流量计– 3400型单通道普通气体超声波流量计– 3410型双通道普通气体超声波流量计– 3420型部件编号 3-9000-740修改版 E2002年9月中国石油西气东输管道公司翻译DANIEL测量与控制公司丹尼尔气体超声波流量计参考、安装和操作手册注意事项Emerson过程管理公司Daniel子公司将不对本手册中的技术错误或编辑错误或本手册内容的不足承担任何责任。

Daniel公司不会作出明示或暗示的质量担保，包括对与本手册有关的某一目的的商品性和适宜性作出暗示的质量担保；因此在任何情况下，Daniel公司都不会对任何特殊的或损害后果赔偿包括但不限于生产损失、利润损失等承担任何赔偿责任。

在本手册中使用到的产品名称仅仅是为了区分制造厂商或供货商，可能是这些公司的商标或注册商标。

本手册内容只用于参考的目的，尽管为保证信息的准确性已尽了全方位的努力，但对于下文中描述的产品和服务、以及它们的使用和适用性而言，这都不能解释为我们已作出明示或暗示的质量担保或保证。

我们保留随时修改或者完善这些产品设计或规格的权利。

DANIEL公司不对任何产品的选择、使用或者维护保养承担责任。

正确选择、使用和维护DANIEL产品的责任完全由购买者和终端用户自己承担。

DANIEL和DANIEL的图标为DANIEL工业公司的注册商标。

EMERSON图标是EMERSON电气公司的商标和服务标志。

本手册的版权归在美国得克萨斯州休斯敦市的Daniel公司。

Daniel公司保留所有权利。

在未收到美国得克萨斯州休斯敦市的Daniel公司的书面同意之前，不得以任何形式或采取任何手段- 包括图形、电子或者机械方法对本手册的任何部分进行复制或者拷贝。

质量保证1．有限质量保证：除了下文第二部分包含的限制内容以及在此另外明确规定的事宜以外，Daniel 测量和控制公司.(以下简称“Daniel公司”)保证：固件将执行Daniel 公司提供的程序指令；由Daniel公司制造的产品或提供的服务在正常使用和注意保养的情况下，在保用期到期前将不会出现材料或制造工艺缺陷。

DANIEL超声波流量计在西气东输的应用本文介绍了英国DANIEL超声波流量计的工作原理、组成结构，安装和维护的方法，阐述了英国DANIEL超声波流量计在西气东输计量工作应用的重要性。

1. 前言中国天然气资源十分丰富，天然气远景储量47万亿立方米，可开采储量18万亿立方米，年产量约350亿立方米，可供开采约500年左右。

新中国成立以来，我国一直致力于清洁能源天然气的勘探开发，但受各方面因素制约，发展不快。

我国天然气生产的跨越发展始于西气东输工程的实施。

该工程自2000年2月启动，特别是2003年10月投产以来，大大促进了全国天然气的勘探开发和消费。

到2006年，我国累计探明天然气可采储量3。

7万亿立方米，天然气产量从2000年262亿立方米迅速增长到去年595亿立方米，年均增长55亿立方米，是20世纪90年代年均增长11亿立方米的5倍，在天然气高速发展的前提下，计量工作显得更加重要。

专家认为，中国将成为未来世界上天然气需求增长最为迅速的国家之一，西气东输年设计输量120亿立方米，而且输量逐年增加，这样大的输量要求计量更加准确无误，如果出现误差，损失相当严重，这样西气东输采用了计量精度0.5级的英国DANIEL 超声波流量计。

2. DANIEL超声波流量计工作原理及流量方程2.1. 工作原理DANIEL超声波流量计是时间直通式超声流量计，声波由一个探头发射另一个接收，不经管壁反射，声波由上游向下游传输的时间（由于声波被气流推动）小于声波由下游向上游传输的时间（声波被气流反向阻挡），这两个时间之差与气流的速度存在某种对于关系，从上、下游测得的传输时间可以计算出气流的平均速度和声波的速度。

如图一。

2.2. 流量方程2.2.1. 任意一对传感器的流量方程逆流传播时间：（1）顺流传播时间：（2）从（1）、（2）方程中求出：2.2.2. 四声道超声波流量计流量方程美国Daniel公司生产的四声道高级超声波流量计，四组对射传感器呈“X”型分布，使之更有利于涡流或偏流等流态的测量。

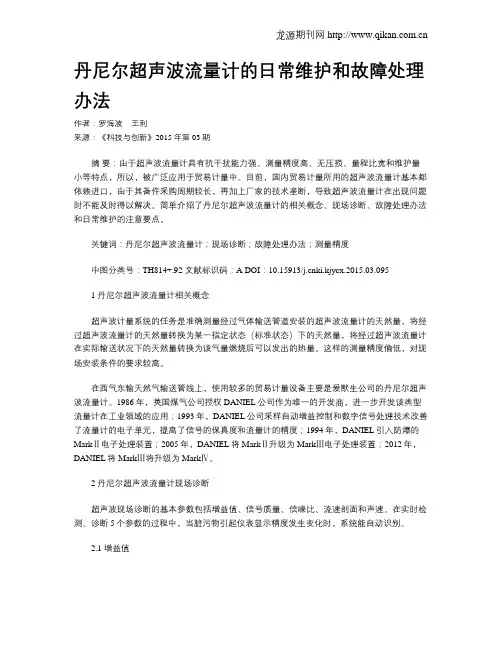

丹尼尔超声波流量计的日常维护和故障处理办法作者：罗海波王利来源：《科技与创新》2015年第03期摘要：由于超声波流量计具有抗干扰能力强、测量精度高、无压损、量程比宽和维护量小等特点，所以，被广泛应用于贸易计量中。

目前，国内贸易计量所用的超声波流量计基本都依赖进口，由于其备件采购周期较长，再加上厂家的技术垄断，导致超声波流量计在出现问题时不能及时得以解决。

简单介绍了丹尼尔超声波流量计的相关概念、现场诊断、故障处理办法和日常维护的注意要点。

关键词：丹尼尔超声波流量计；现场诊断；故障处理办法；测量精度中图分类号：TH814+.92 文献标识码：A DOI：10.15913/ki.kjycx.2015.03.0951 丹尼尔超声波流量计相关概念超声波计量系统的任务是准确测量经过气体输送管道安装的超声波流量计的天然量，将经过超声波流量计的天然量转换为某一指定状态（标准状态）下的天然量，将经过超声波流量计在实际输送状况下的天然量转换为该气量燃烧后可以发出的热量。

这样的测量精度偏低，对现场安装条件的要求较高。

在西气东输天然气输送管线上，使用较多的贸易计量设备主要是爱默生公司的丹尼尔超声波流量计。

1986年，英国煤气公司授权DANIEL公司作为唯一的开发商，进一步开发该类型流量计在工业领域的应用；1993年，DANIEL公司采样自动增益控制和数字信号处理技术改善了流量计的电子单元，提高了信号的保真度和流量计的精度；1994年，DANIEL引入防爆的MarkⅡ电子处理装置；2005年，DANIEL将MarkⅡ升级为MarkⅢ电子处理装置；2012年，DANIEL将MarkⅢ将升级为MarkⅣ。

2 丹尼尔超声波流量计现场诊断超声波现场诊断的基本参数包括增益值、信号质量、信噪比、流速剖面和声速。

在实时检测、诊断5个参数的过程中，当脏污物引起仪表显示精度发生变化时，系统能自动识别。

2.1 增益值增益值是指接收到的信号增强多少才能达到需要的振幅强度。
