建筑雨水排水系统施工详解

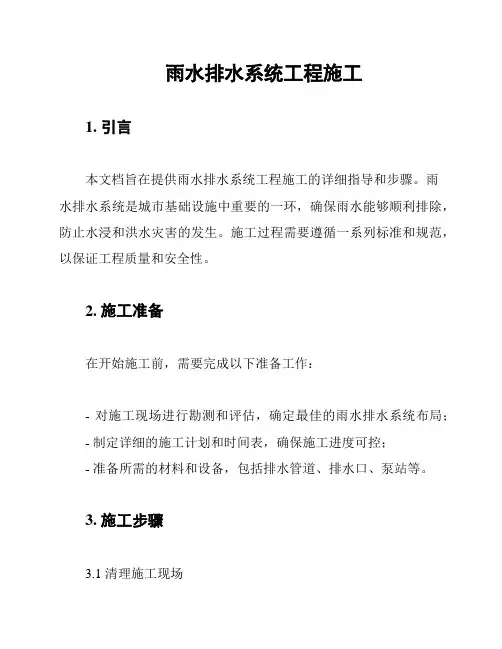

雨水排水系统工程施工1. 引言本文档旨在提供雨水排水系统工程施工的详细指导和步骤。

雨水排水系统是城市基础设施中重要的一环，确保雨水能够顺利排除，防止水浸和洪水灾害的发生。

施工过程需要遵循一系列标准和规范，以保证工程质量和安全性。

2. 施工准备在开始施工前，需要完成以下准备工作：- 对施工现场进行勘测和评估，确定最佳的雨水排水系统布局；- 制定详细的施工计划和时间表，确保施工进度可控；- 准备所需的材料和设备，包括排水管道、排水口、泵站等。

3. 施工步骤3.1 清理施工现场施工前应清理施工现场，包括清除垃圾、杂草和其他障碍物，确保施工区域干净整洁。

3.2 开挖沟槽按照设计和布局要求，使用合适的挖掘设备开挖沟槽，包括主排水沟和支管。

3.3 安装排水管道在挖掘的沟槽中安装排水管道，确保管道的坡度符合要求，以便雨水能够顺利流动到排水口或泵站。

3.4 安装排水设施根据设计要求，安装排水设施，包括排水口、检查井、检查孔等。

确保设施的密封性和可靠性。

3.5 连接管道和设施将管道与排水设施进行连接，使用适当的密封材料确保无渗漏。

3.6 进行测试和调试完成管道和设施的安装后，进行测试和调试，确保排水系统的正常运行和功能完好。

3.7 填土和复原施工现场施工完成后，进行填土和复原施工现场，使其恢复原貌，并确保没有明显的损坏或松散。

4. 安全注意事项在施工过程中，需要注意以下安全事项：- 确保工人配备必要的个人防护装备，如安全帽、手套、防滑鞋等；- 按照施工现场的安全规范进行操作，遵循安全操作程序；- 定期检查和维护施工设备，确保其安全可靠性；- 定期开展安全培训，提高工人的安全意识。

5. 结束语本文档提供了雨水排水系统工程施工的详细步骤和安全注意事项。

在施工过程中，需要严格按照相关标准和规范进行操作，确保工程的质量和安全性。

同时，加强安全意识培训和设备维护，提高施工过程中的安全性。

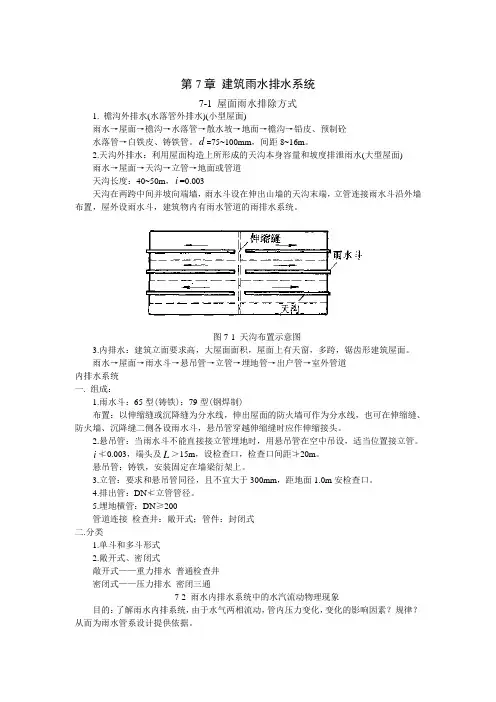

第7章建筑雨水排水系统7-1 屋面雨水排除方式1. 檐沟外排水(水落管外排水)(小型屋面)雨水→屋面→檐沟→水落管→散水坡→地面→檐沟→铅皮、预制砼水落管→白铁皮、铸铁管。

d=75~100mm，间距8~16m。

2.天沟外排水：利用屋面构造上所形成的天沟本身容量和坡度排泄雨水(大型屋面)雨水→屋面→天沟→立管→地面或管道天沟长度：40~50m，i=0.003天沟在两跨中间并坡向端墙，雨水斗设在伸出山墙的天沟末端，立管连接雨水斗沿外墙布置，屋外设雨水斗，建筑物内有雨水管道的雨排水系统。

图7-1 天沟布置示意图3.内排水：建筑立面要求高，大屋面面积，屋面上有天窗，多跨，锯齿形建筑屋面。

雨水→屋面→雨水斗→悬吊管→立管→埋地管→出户管→室外管道内排水系统一. 组成：1.雨水斗：65型(铸铁)；79型(钢焊制)布置：以伸缩缝或沉降缝为分水线，伸出屋面的防火墙可作为分水线，也可在伸缩缝、防火墙、沉降缝二侧各设雨水斗，悬吊管穿越伸缩缝时应作伸缩接头。

2.悬吊管：当雨水斗不能直接接立管埋地时，用悬吊管在空中吊设，适当位置接立管。

i≮0.003，端头及L＞15m，设检查口，检查口间距≯20m。

悬吊管：铸铁，安装固定在墙梁衍架上。

3.立管：要求和悬吊管同径，且不宜大于300mm，距地面1.0m安检查口。

4.排出管：DN≮立管管径。

5.埋地横管：DN≥200管道连接检查井：敞开式；管件：封闭式二.分类1.单斗和多斗形式2.敞开式、密闭式敞开式——重力排水普通检查井密闭式——压力排水密闭三通7-2 雨水内排水系统中的水汽流动物理现象目的：了解雨水内排系统，由于水气两相流动，管内压力变化，变化的影响因素？规律？从而为雨水管系设计提供依据。

一.单斗系统1.雨水斗泄流状态图7-2 雨水泄流与各参数的关系曲线按降雨历时，雨水斗泄流状态分三个阶段：t①初始阶段0≤t＜A汇水而积F，h浅，随F↑、h↑、Q↑，但q↓,故泄流量和h↑速度变缓。

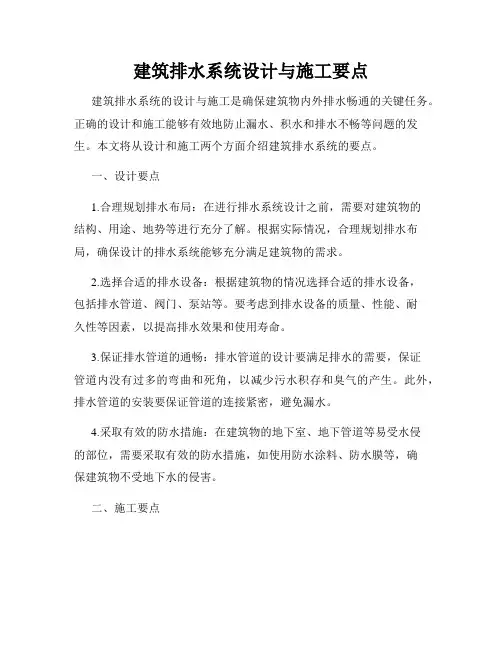

建筑排水系统设计与施工要点建筑排水系统的设计与施工是确保建筑物内外排水畅通的关键任务。

正确的设计和施工能够有效地防止漏水、积水和排水不畅等问题的发生。

本文将从设计和施工两个方面介绍建筑排水系统的要点。

一、设计要点1.合理规划排水布局：在进行排水系统设计之前，需要对建筑物的结构、用途、地势等进行充分了解。

根据实际情况，合理规划排水布局，确保设计的排水系统能够充分满足建筑物的需求。

2.选择合适的排水设备：根据建筑物的情况选择合适的排水设备，包括排水管道、阀门、泵站等。

要考虑到排水设备的质量、性能、耐久性等因素，以提高排水效果和使用寿命。

3.保证排水管道的通畅：排水管道的设计要满足排水的需要，保证管道内没有过多的弯曲和死角，以减少污水积存和臭气的产生。

此外，排水管道的安装要保证管道的连接紧密，避免漏水。

4.采取有效的防水措施：在建筑物的地下室、地下管道等易受水侵的部位，需要采取有效的防水措施，如使用防水涂料、防水膜等，确保建筑物不受地下水的侵害。

二、施工要点1.严格遵守设计方案：在进行排水系统的施工过程中，施工人员要严格按照设计方案进行操作，确保施工的准确性和一致性。

需要注意的是，不得擅自更改设计方案，以免影响排水系统的正常运行。

2.材料选择与质量控制：在施工过程中，选择优质的排水材料，并进行质量控制。

例如，排水管道的材料应符合国家相关标准，确保其耐酸碱性、耐腐蚀性和使用寿命。

3.施工工艺严谨：施工人员要熟悉排水系统的施工工艺，按照要求进行施工。

例如，管道的连接要牢固可靠，密封件要安装到位，以保证排水管道的质量和稳定性。

4.定期检查与维护：在完成排水系统的施工后，需要定期对排水设备和管道进行检查与维护。

及时发现并处理可能存在的漏水、堵塞等问题，以确保排水系统的正常运行。

总结：建筑排水系统的设计与施工是建筑工程中的重要环节，需要严格按照规范和标准进行操作。

通过合理的设计和正确的施工，能够有效地确保建筑物内外排水畅通，提高建筑物的使用寿命和舒适度。

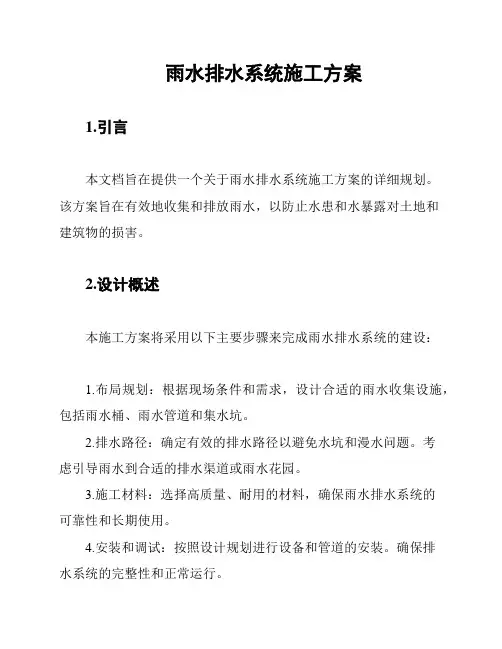

雨水排水系统施工方案1.引言本文档旨在提供一个关于雨水排水系统施工方案的详细规划。

该方案旨在有效地收集和排放雨水，以防止水患和水暴露对土地和建筑物的损害。

2.设计概述本施工方案将采用以下主要步骤来完成雨水排水系统的建设：1.布局规划：根据现场条件和需求，设计合适的雨水收集设施，包括雨水桶、雨水管道和集水坑。

2.排水路径：确定有效的排水路径以避免水坑和漫水问题。

考虑引导雨水到合适的排水渠道或雨水花园。

3.施工材料：选择高质量、耐用的材料，确保雨水排水系统的可靠性和长期使用。

4.安装和调试：按照设计规划进行设备和管道的安装。

确保排水系统的完整性和正常运行。

5.常规维护：定期检查和维护雨水收集设施，以确保其功能和效能。

3.施工步骤以下是雨水排水系统施工方案的主要步骤：1.现场勘测：仔细调查并测量现场，了解地形、土质和水流情况。

根据调查结果进行布局规划。

2.设计方案：根据勘测结果确定最佳的雨水收集设施和排水路径。

设计方案应满足当地建筑法规和环保要求。

3.材料采购：根据设计要求和预算购买所需的材料，包括雨水桶、管道、集水坑等。

4.施工准备：清理施工区域，确保施工场地安全和整洁。

准备所需的工具和设备。

5.设备安装：按照设计方案安装雨水收集设施，包括设置雨水桶、铺设管道和建造集水坑。

6.排水路径设置：挖掘合适的排水渠道或雨水花园。

连接管道和设备，确保雨水顺利排出。

7.调试和测试：对雨水排水系统进行功能和性能测试。

调整和修复任何故障或问题。

8.完善细节：修整管道和设施，确保其结构牢固、美观。

9.系统验收：邀请监督机构进行系统验收，并确保系统符合规范和要求。

10.文件记录：记录施工过程中的详细信息、设计图纸和规范等，备查和维护记录。

4.安全和环保在施工过程中，应始终遵守相关的安全和环保规定。

采取必要的措施来保护工作人员和环境，例如佩戴个人防护装备、正确处置废水和废弃材料等。

5.维护管理施工完成后，应制定维护管理计划，包括定期检查和清洁设备、清理排水渠道以及记录雨水排水效果等。

建筑屋面雨水排水系统总结1. 引言在建筑设计和建设过程中，屋面雨水排水系统被视为一个重要的组成部分。

它不仅可以有效地管理和处理雨水排放，还可以提高建筑物的可持续性和环境友好性。

本文将对建筑屋面雨水排水系统进行总结，包括系统的组成部分、设计原则和主要技术。

2. 组成部分建筑屋面雨水排水系统通常由以下几个主要组成部分组成：2.1 屋面收水系统屋面收水系统是指对雨水进行收集和导引的部分。

它通常包括天沟、屋脊线、排水口等。

天沟是屋面上最常见的收水方式，它可以将雨水引导到屋脊线，然后通过排水口排出建筑物。

2.2 雨水收集设备雨水收集设备用于收集和储存雨水，以备后续使用。

常见的雨水收集设备包括雨水桶、雨水收集罐等。

这些设备可以通过管道与屋面收水系统相连接，将收集到的雨水导入到储存设备中。

2.3 雨水利用系统雨水利用系统用于处理和利用收集到的雨水。

它可以通过滤网、沉淀池等方式去除雨水中的杂质和污染物，并将处理后的雨水用于植物浇灌、冲厕、洗车等方面。

2.4 排水系统排水系统用于将收集到的雨水排出建筑物。

它通常包括雨水管道、雨水排放口等。

排水系统需要合理设计，确保雨水顺畅地从建筑物中排出，防止漏水和积水的发生。

3. 设计原则设计建筑屋面雨水排水系统时，需要遵循以下几个原则：3.1 性能可靠性建筑屋面雨水排水系统的设计应具有良好的性能可靠性。

它不仅要能够应对正常的雨水排放，还需要能够应对极端天气条件下的降雨。

系统的排水能力和排水速度需要满足建筑物的设计要求。

3.2 经济性建筑屋面雨水排水系统的设计应具有一定的经济性。

在设计过程中，需要综合考虑成本、效益和可行性，选择合适的材料和设备。

3.3 环境友好性建筑屋面雨水排水系统的设计应具有一定的环境友好性。

它应该能够最大程度地减少对自然环境的影响，并促进水资源的节约和循环利用。

3.4 可持续性建筑屋面雨水排水系统的设计应具有一定的可持续性。

它应该能够提高建筑物的能源效率和资源利用率，并减少对传统水资源的依赖。

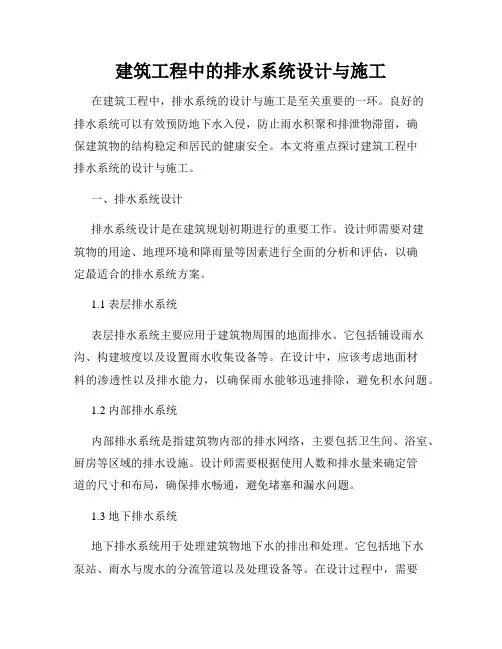

建筑工程中的排水系统设计与施工在建筑工程中，排水系统的设计与施工是至关重要的一环。

良好的排水系统可以有效预防地下水入侵，防止雨水积聚和排泄物滞留，确保建筑物的结构稳定和居民的健康安全。

本文将重点探讨建筑工程中排水系统的设计与施工。

一、排水系统设计排水系统设计是在建筑规划初期进行的重要工作。

设计师需要对建筑物的用途、地理环境和降雨量等因素进行全面的分析和评估，以确定最适合的排水系统方案。

1.1 表层排水系统表层排水系统主要应用于建筑物周围的地面排水。

它包括铺设雨水沟、构建坡度以及设置雨水收集设备等。

在设计中，应该考虑地面材料的渗透性以及排水能力，以确保雨水能够迅速排除，避免积水问题。

1.2 内部排水系统内部排水系统是指建筑物内部的排水网络，主要包括卫生间、浴室、厨房等区域的排水设施。

设计师需要根据使用人数和排水量来确定管道的尺寸和布局，确保排水畅通，避免堵塞和漏水问题。

1.3 地下排水系统地下排水系统用于处理建筑物地下水的排出和处理。

它包括地下水泵站、雨水与废水的分流管道以及处理设备等。

在设计过程中，需要考虑地下水位高低、地下岩土条件和排水量等因素，确保系统的安全和可靠性。

二、排水系统施工排水系统的施工需要严格按照设计方案进行，确保系统的质量和可靠性。

2.1 材料准备施工前，需要准备好所需的排水设备和材料，如排水管道、法兰、接头等。

材料应选择耐腐蚀、耐压力和耐磨损的优质产品，以确保系统的长期运行。

2.2 施工工艺在施工过程中，需要严格按照设计方案进行操作。

首先应进行地面开挖和土方处理，确保地表平整。

然后根据设计要求，铺设排水管道和设置检查井等设备。

在铺设过程中，应保持管道的坡度，以便顺利排水。

2.3 安装与测试在排水系统管道铺设完毕后，需要进行安装与测试工作。

安装主要包括连接管道和设备，确保管道之间无漏水现象。

测试包括静水测试和压力测试，以验证系统的质量和性能。

三、排水系统运维排水系统的运维工作对于系统的长期运行和效果至关重要。

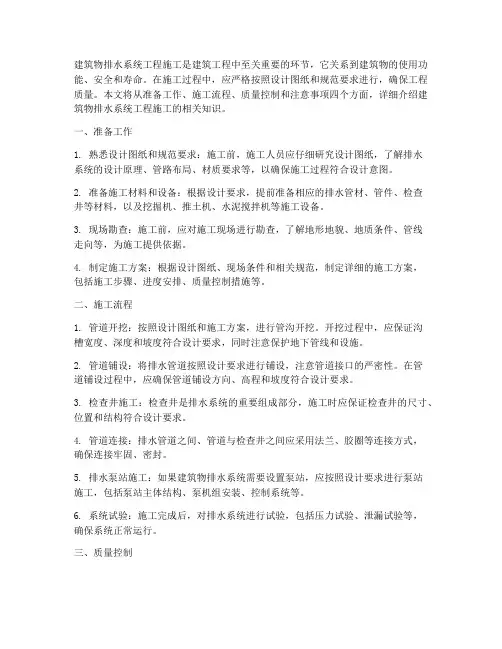

建筑物排水系统工程施工是建筑工程中至关重要的环节，它关系到建筑物的使用功能、安全和寿命。

在施工过程中，应严格按照设计图纸和规范要求进行，确保工程质量。

本文将从准备工作、施工流程、质量控制和注意事项四个方面，详细介绍建筑物排水系统工程施工的相关知识。

一、准备工作1. 熟悉设计图纸和规范要求：施工前，施工人员应仔细研究设计图纸，了解排水系统的设计原理、管路布局、材质要求等，以确保施工过程符合设计意图。

2. 准备施工材料和设备：根据设计要求，提前准备相应的排水管材、管件、检查井等材料，以及挖掘机、推土机、水泥搅拌机等施工设备。

3. 现场勘查：施工前，应对施工现场进行勘查，了解地形地貌、地质条件、管线走向等，为施工提供依据。

4. 制定施工方案：根据设计图纸、现场条件和相关规范，制定详细的施工方案，包括施工步骤、进度安排、质量控制措施等。

二、施工流程1. 管道开挖：按照设计图纸和施工方案，进行管沟开挖。

开挖过程中，应保证沟槽宽度、深度和坡度符合设计要求，同时注意保护地下管线和设施。

2. 管道铺设：将排水管道按照设计要求进行铺设，注意管道接口的严密性。

在管道铺设过程中，应确保管道铺设方向、高程和坡度符合设计要求。

3. 检查井施工：检查井是排水系统的重要组成部分，施工时应保证检查井的尺寸、位置和结构符合设计要求。

4. 管道连接：排水管道之间、管道与检查井之间应采用法兰、胶圈等连接方式，确保连接牢固、密封。

5. 排水泵站施工：如果建筑物排水系统需要设置泵站，应按照设计要求进行泵站施工，包括泵站主体结构、泵机组安装、控制系统等。

6. 系统试验：施工完成后，对排水系统进行试验，包括压力试验、泄漏试验等，确保系统正常运行。

三、质量控制1. 材料质量控制：对排水系统的材料进行严格检查，确保材料符合国家相关标准和设计要求。

2. 施工过程控制：施工过程中，加强对施工质量的监控，确保施工步骤、工艺和质量符合设计图纸和规范要求。

雨季施工方案排水系统的设计与施工要点一、引言雨季施工是建筑工程中不可避免的一项工作，而排水系统的设计与施工是确保施工过程中顺利进行的重要因素。

本文将就雨季施工条件下排水系统的设计与施工要点进行探讨。

二、排水系统的设计要点在雨季施工中，排水系统的设计至关重要。

合理的排水系统设计可以有效地防止水灾的发生，提高施工效率。

以下是排水系统设计的要点：1. 水流计算：根据所在地区的降雨量及工程设计要求，进行水流的计算。

考虑到雨季降雨量较大，应确保排水系统的承载能力能够满足需求。

2. 排水渠道规划：合理规划排水渠道的位置和数量，确保水流能够顺利流入，避免积水和冲刷现象。

应注意避开建筑物主体结构，确保排水渠道与施工工序的协调。

3. 排水管道材料选择：选择耐腐蚀、耐压、耐久性强的排水管道材料，以确保系统的使用寿命。

同时，确保材料的质量符合相关标准，经久耐用。

4. 斜度设计：排水管道的斜度设计应考虑到雨季水流较大的情况，确保水流能够顺利流出。

斜度过小会导致积水，斜度过大则容易造成水流速度过快，对排水管道材料造成冲刷。

三、施工要点除了设计，施工过程中的操作也是确保排水系统有效性的关键。

下面是一些施工要点：1. 施工前的准备：在雨季施工前，必须对施工现场进行充分的排水处理。

清理现场积水，移除附近施工区域的障碍物，以确保排水系统的畅通。

2. 排水渠道施工：根据设计方案，按照要求挖掘排水渠道，确保渠道的规整和斜度的合理。

在施工过程中注意保留土壤的平稳，避免导致渠道塌方。

3. 排水管道铺设：根据设计要求，将排水管道铺设到位。

在施工过程中，应遵循正确的施工工艺，确保管道的连接紧密，并进行必要的检测。

4. 排水系统检测：完成排水管道的安装后，进行系统的检测工作。

通过水流试验和压力测试，确保系统没有渗漏和漏水现象，保障排水系统的有效性。

四、安全注意事项在雨季施工中，为了确保工人的安全，以下是需要注意的事项：1. 防滑措施：施工现场需设置防滑设施，防止因雨水导致地面湿滑而发生意外。

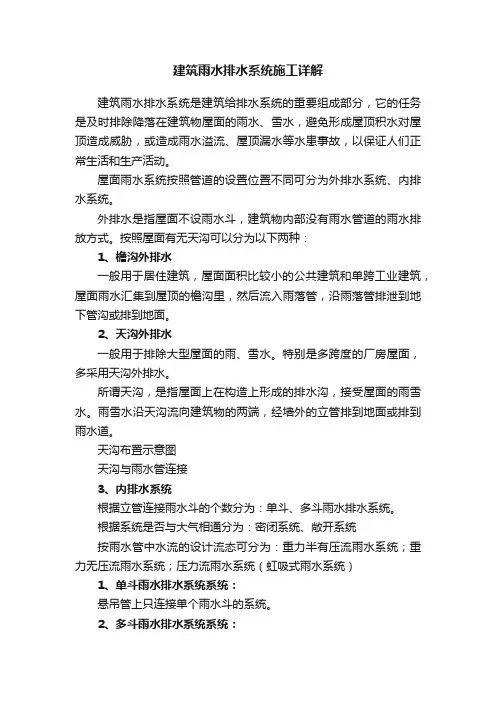

建筑雨水排水系统施工详解建筑雨水排水系统是建筑给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统。

外排水是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式。

按照屋面有无天沟可以分为以下两种：1、檐沟外排水一般用于居住建筑，屋面面积比较小的公共建筑和单跨工业建筑，屋面雨水汇集到屋顶的檐沟里，然后流入雨落管，沿雨落管排泄到地下管沟或排到地面。

2、天沟外排水一般用于排除大型屋面的雨、雪水。

特别是多跨度的厂房屋面，多采用天沟外排水。

所谓天沟，是指屋面上在构造上形成的排水沟，接受屋面的雨雪水。

雨雪水沿天沟流向建筑物的两端，经墙外的立管排到地面或排到雨水道。

天沟布置示意图天沟与雨水管连接3、内排水系统根据立管连接雨水斗的个数分为：单斗、多斗雨水排水系统。

根据系统是否与大气相通分为：密闭系统、敞开系统按雨水管中水流的设计流态可分为：重力半有压流雨水系统；重力无压流雨水系统；压力流雨水系统（虹吸式雨水系统）1、单斗雨水排水系统系统：悬吊管上只连接单个雨水斗的系统。

2、多斗雨水排水系统系统：悬吊管上连接多个雨水斗（一般不得多于4个）的系统。

在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力，单斗系统的排水能力大于多斗系统。

多斗系统的排水量大约为单斗的80% 。

敞开系统：为重力排水，检查井设置在室内，敞开式可以接纳生产废水，省去生产废水的排出管，但在暴雨时可能出现检查井冒水现象。

密闭系统：雨水由雨水斗收集，进入雨水立管，或通过悬吊管直接排至室外的系统，室内不设检查井。

密闭式排出管为压力排水。

一般为安全可靠，宜采用密闭式排水系统。

压力流（虹吸式）雨水系统：采用虹吸式雨水斗，管道中是全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。
