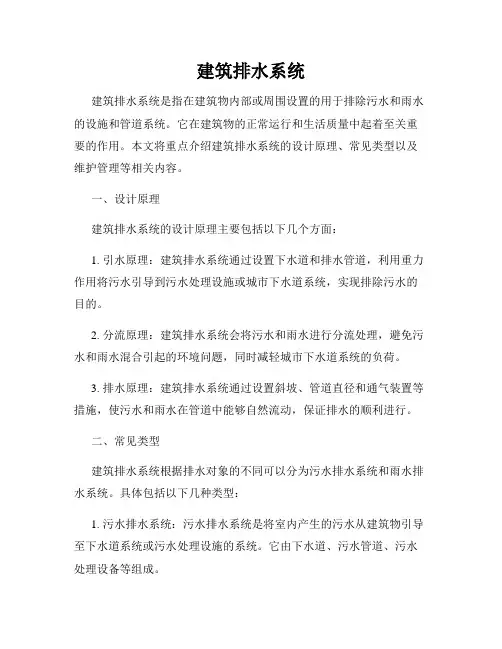

建筑排水系统建筑排水系统是指在建筑物内部或周围设置的用于排除污水和雨水的设施和管道系统。
它在建筑物的正常运行和生活质量中起着至关重要的作用。
本文将重点介绍建筑排水系统的设计原理、常见类型以及维护管理等相关内容。
一、设计原理建筑排水系统的设计原理主要包括以下几个方面：1. 引水原理：建筑排水系统通过设置下水道和排水管道，利用重力作用将污水引导到污水处理设施或城市下水道系统，实现排除污水的目的。
2. 分流原理：建筑排水系统会将污水和雨水进行分流处理，避免污水和雨水混合引起的环境问题，同时减轻城市下水道系统的负荷。
3. 排水原理：建筑排水系统通过设置斜坡、管道直径和通气装置等措施，使污水和雨水在管道中能够自然流动，保证排水的顺利进行。
二、常见类型建筑排水系统根据排水对象的不同可以分为污水排水系统和雨水排水系统。
具体包括以下几种类型：1. 污水排水系统：污水排水系统是将室内产生的污水从建筑物引导至下水道系统或污水处理设施的系统。
它由下水道、污水管道、污水处理设备等组成。
2. 雨水排水系统：雨水排水系统是将建筑物周围的雨水收集和排除的系统。
它包括雨水管道、雨水口、排水渠等设施，可以保证建筑物周围不积水，确保室内外环境的卫生和安全。
3. 综合排水系统：综合排水系统是将污水和雨水进行集中处理和排放的系统。
它将污水和雨水进行分流，并通过合适的处理方式进行净化，以减少对环境的污染。
三、维护管理良好的维护管理对于建筑排水系统的正常运行至关重要。
以下是建筑排水系统的常见维护管理措施：1. 定期检查：定期对建筑排水系统进行检查，查看是否有漏水、堵塞、腐蚀等问题，并及时修复。
2. 清洁排水口：保持排水口的畅通，定期清理积聚在排水口内的杂物和污泥，避免堵塞。
3. 注意排水材料选择：在建设和维护过程中选择优质的排水材料，确保其耐久性和可靠性。
4. 防止过载：合理设计和使用建筑排水系统，避免过载情况的出现，防止因为超负荷而导致的系统损坏。

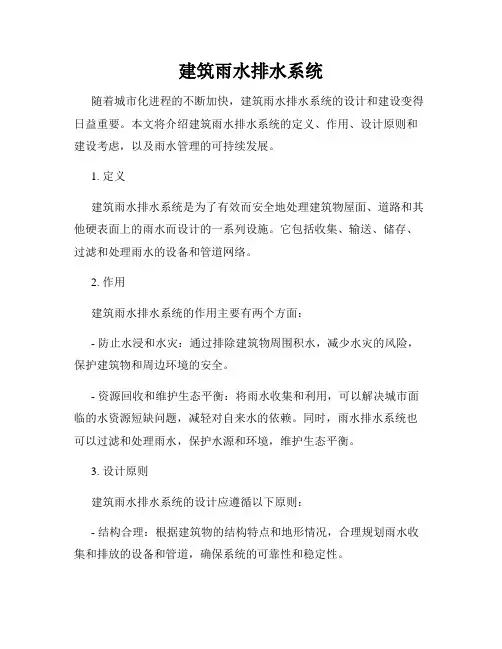

建筑雨水排水系统随着城市化进程的不断加快，建筑雨水排水系统的设计和建设变得日益重要。
本文将介绍建筑雨水排水系统的定义、作用、设计原则和建设考虑，以及雨水管理的可持续发展。
1. 定义建筑雨水排水系统是为了有效而安全地处理建筑物屋面、道路和其他硬表面上的雨水而设计的一系列设施。
它包括收集、输送、储存、过滤和处理雨水的设备和管道网络。
2. 作用建筑雨水排水系统的作用主要有两个方面：- 防止水浸和水灾：通过排除建筑物周围积水，减少水灾的风险，保护建筑物和周边环境的安全。
- 资源回收和维护生态平衡：将雨水收集和利用，可以解决城市面临的水资源短缺问题，减轻对自来水的依赖。
同时，雨水排水系统也可以过滤和处理雨水，保护水源和环境，维护生态平衡。
3. 设计原则建筑雨水排水系统的设计应遵循以下原则：- 结构合理：根据建筑物的结构特点和地形情况，合理规划雨水收集和排放的设备和管道，确保系统的可靠性和稳定性。
- 高效节水：设计合理的雨水收集和利用设施，最大限度地减少自来水的使用。
例如，利用屋顶的雨水储存和灌溉系统，实现植物的生长和绿化。
- 环保可持续：采用环保的材料和技术，减少建筑雨水排放对水质和环境的污染。
同时，雨水的收集和利用也可以减少对自然水资源的压力，实现可持续发展。
4. 建设考虑在建设建筑雨水排水系统时，需要考虑以下几个方面：- 设备选择：根据实际需要和可行性，选择合适的雨水排水设备和器具。
例如，合适的雨水收集罐、过滤器和分水器等。
- 管道布局：根据建筑物的布局和排水需求，设计合理的管道布局和斜度，确保雨水快速排出，避免堵塞和积水。
- 操作和维护：建筑雨水排水系统需要定期维护和清洁，以确保其正常运行。
同时，操作人员需要进行相关培训，了解系统的使用和维护方法。
- 法规和标准：在建设过程中，需要遵守相关法规和标准，确保建筑雨水排水系统的质量和安全。
5. 可持续发展雨水管理的可持续发展是建筑雨水排水系统设计的重要方向之一。

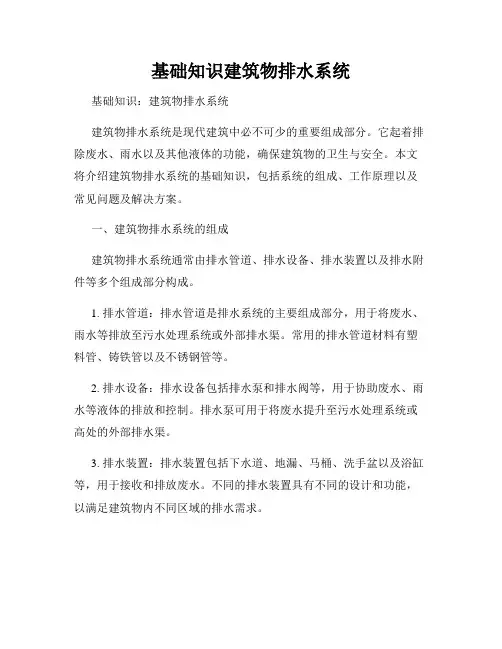

基础知识建筑物排水系统基础知识：建筑物排水系统建筑物排水系统是现代建筑中必不可少的重要组成部分。
它起着排除废水、雨水以及其他液体的功能，确保建筑物的卫生与安全。
本文将介绍建筑物排水系统的基础知识，包括系统的组成、工作原理以及常见问题及解决方案。
一、建筑物排水系统的组成建筑物排水系统通常由排水管道、排水设备、排水装置以及排水附件等多个组成部分构成。
1. 排水管道：排水管道是排水系统的主要组成部分，用于将废水、雨水等排放至污水处理系统或外部排水渠。
常用的排水管道材料有塑料管、铸铁管以及不锈钢管等。
2. 排水设备：排水设备包括排水泵和排水阀等，用于协助废水、雨水等液体的排放和控制。
排水泵可用于将废水提升至污水处理系统或高处的外部排水渠。
3. 排水装置：排水装置包括下水道、地漏、马桶、洗手盆以及浴缸等，用于接收和排放废水。
不同的排水装置具有不同的设计和功能，以满足建筑物内不同区域的排水需求。
4. 排水附件：排水附件用于连接和固定排水系统的各个组件，确保系统的正常运行。
常见的排水附件包括管接头、弯头、法兰以及密封垫等。
二、建筑物排水系统的工作原理建筑物排水系统的工作原理基于重力和压力两种方式。
1. 重力排水系统：重力排水系统利用地面的坡度或建筑物内斜坡的设置，使废水、雨水等通过自然引力流向下水道或外部排水渠。
这种系统设计简单，且不需要额外的能源供给。
2. 压力排水系统：压力排水系统通过排水泵将废水、雨水等液体提升至较高处的下水道或外部排水渠。
这种系统适用于高楼建筑或地势较低的区域，需通过电力或燃气提供能源供给。
三、建筑物排水系统常见问题及解决方案建筑物排水系统可能会遇到一些常见问题，如堵塞、漏水以及异味等。
下面将介绍一些常见问题及相应的解决方案。
1. 堵塞：排水管道堵塞可能导致废水无法正常流动，引发水洪等安全隐患。
解决方案包括定期清洗排水管道、避免将固体物质倾倒至下水道以及使用合适的过滤网等。
2. 漏水：排水系统中的管道接口或密封结构可能存在漏水问题，导致废水泄漏至建筑物内部，造成损坏和卫生问题。

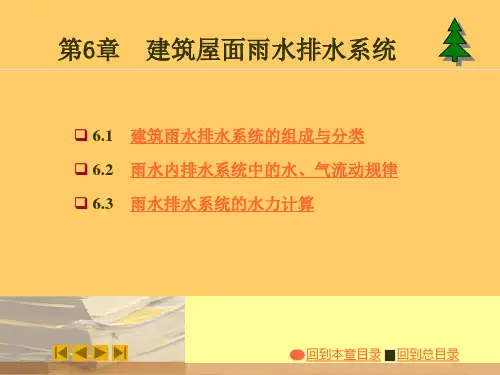

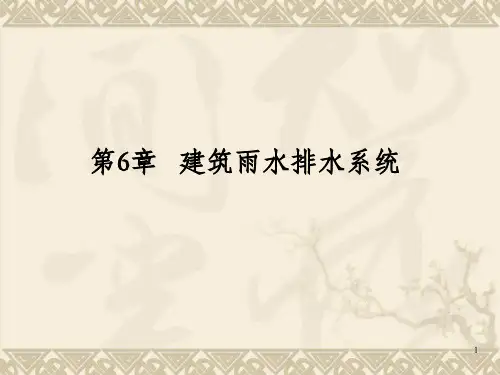

第六章建筑雨水排水系统6.1建筑雨水排水系统分类与组成6.1.1建筑雨水排水系统分类建筑屋面雨水排水系统的分类与管道的设置、管内的压力、水流状态和屋面排水条件等条件有关。
1.按建筑物内部是否有雨水管道分为内排水系统和外排水系统两类。
建筑物内部设有雨水管道，屋面设雨水斗的雨水排除系统为内排水系统，否那么为外排水系统。
内排水系统又分为架空管排水系统和埋地管排水系统。
2.按雨水在管道内的流态分为重力无压流、重于半有压流和压力流三类。
重力无压流是指雨水通过自由堰流入管道，在重力作用下附壁流动，管内压力正常，这种系统也称为堰流斗系统。
重力半有压流是指管内气水混合，在重力和负压抽吸双重作用下流动，这种系统也称为87雨水斗系统。
压力流是指管内充满雨水，在负压抽吸作用下流动，又叫虹吸式系统。
3.按屋面的排水条件分为檐沟排水、天沟排水和无沟排水。
当建筑屋面面积较小时，在屋檐下设置聚集屋面雨水的沟槽，称为檐沟排水。
在面积大且曲折的建筑物屋面设置聚集屋面雨水的沟槽，将雨水排至建筑物的两侧，称为天沟排水。
降落到屋面的雨水沿屋面径流，直接流入雨水管道，称为无沟排水。
4.按出户埋地横干管是否有自由水面分为敞开式排水系统和密闭式排水系统。
敞开式系统是非满流的重力排水，管内有自由水面，连接埋地干管的检查井是普通检查井。
可接纳生产废水，但暴雨时会出现检查井冒水现象。
密闭式系统是满流压力排水，连接埋地干管的检查井内用密闭的三通连接，室内不会出现冒水现象。
但不能接纳生产废水。
5.按一根立管连接的雨水斗数量分为单斗系统和多斗系统。
多斗系统中每个雨水斗的泄流量小于单斗系统的泄流量。
6.1.2建筑雨水排水系统的组成1.普通外排水普通外排水由檐沟和敷设在建筑物外墙的立管组成。
根据降雨量和管段的通水能力确定一根立管效劳的屋面面积，再根据屋面形状和面积确定立管的间距。
适用于普通住宅、一般的公共建筑和小型单跨厂房。
2.天沟外排水天沟外排水由天沟、雨水斗和排水立管组成。
