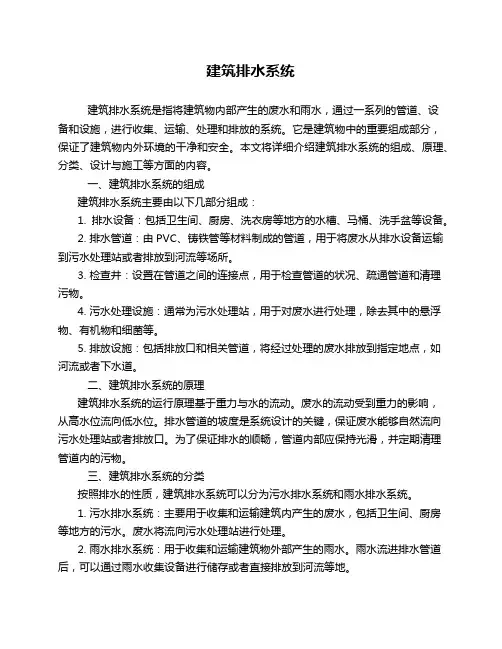

建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。

它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。

本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。

一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。

2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。

3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。

4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。

5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。

二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。

废水的流动受到重力的影响，从高水位流向低水位。

排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。

为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。

三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。

1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。

废水将流向污水处理站进行处理。

2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。

雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。

四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。

同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。

2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。

施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。

建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。

根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。

一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。

它通常包括屋面排水系统、雨水管道系统和雨水收集设施。

屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。

二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。

它通常包括下水道系统、污水管道系统和污水处理设施。

下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。

三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。

工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。

它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。

四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。

地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。

它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。

五、消防排水系统消防排水系统主要用于消防用水和灭火排水。

它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。

消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。

六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。

例如，游泳池排水系统、地下车库排水系统、地台排水系统等。

这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。

建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。

建筑排水系统建筑排水系统是指建筑物中用于排除雨水、废水以及其他污水的一系列设施和管道。

它起到了保护和维护建筑物结构的作用，同时也对环境起到了保护作用。

本文将介绍建筑排水系统的组成部分、设计原则以及常见问题与解决方法。

一、建筑排水系统的组成部分建筑排水系统主要由以下几个组成部分构成：1. 雨水排水系统：用于排除屋顶、地面和其他部位的雨水。

它包括屋顶排水系统、雨水管道、雨水口等。

2. 废水排水系统：用于排除建筑物内产生的废水。

它包括卫生间、厨房、洗衣房等区域的污水管道、下水道和排水口等设施。

3. 通风系统：用于排除排水系统中的气体。

通风系统通常包括排气管道、通风口和排气扇等。

二、建筑排水系统的设计原则1. 合理布局：在设计建筑排水系统时，应根据建筑物内部结构合理布置排水设施。

确保排水系统能够顺利排除废水和雨水，减少堵塞和积水的可能性。

2. 正确选择材料：排水系统的材料应该具有耐腐蚀、耐高温和耐压等特性。

常见的材料包括 PVC、铸铁和不锈钢等。

3. 合理坡度：排水管道的坡度应设置合适，以保证水能够自然流动到排水口。

一般来说，坡度应为每米0.5%-1%。

4. 选用合适的管道直径：不同区域的排水管道直径应根据废水流量进行选择，以确保排水畅通。

三、常见问题与解决方法1. 排水管道堵塞：排水管道堵塞是建筑排水系统常见的问题之一。

解决方法可以使用排水通、化学清洁剂或者专业的管道疏通设备进行清理。

2. 排水口积水：排水口积水会导致异味和污水倒流的问题。

解决方法可以通过加装排水阀门或者定期清理排水口来解决。

3. 排水系统漏水：排水系统漏水会给建筑物结构造成损害。

解决方法可以检查排水管道连接处是否密封良好，如有发现漏水点应立即修复。

4. 通风系统问题：通风系统出现问题可能会导致气味和湿度问题。

解决方法可以检查排气管道是否通畅，排气扇是否正常工作。

总结：建筑排水系统对建筑物的正常运行和居住环境的舒适度有着重要的影响。

通过合理布局、正确选择材料以及解决常见问题，我们可以保证排水系统的安全、可靠运行，从而维护建筑物的结构和环境的卫生。

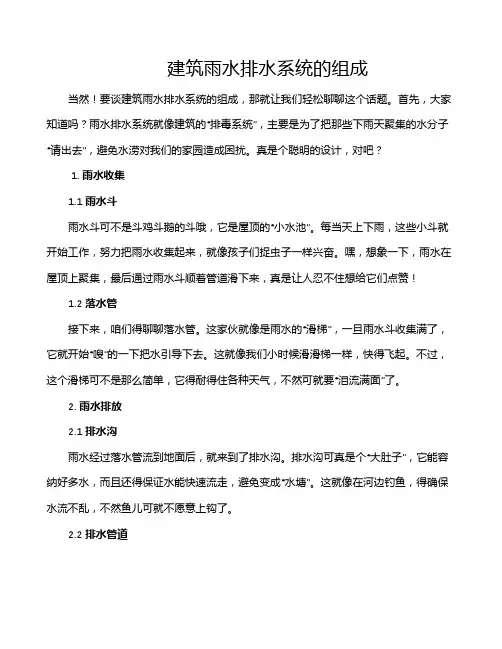

建筑雨水排水系统的组成当然！要谈建筑雨水排水系统的组成，那就让我们轻松聊聊这个话题。

首先，大家知道吗？雨水排水系统就像建筑的“排毒系统”，主要是为了把那些下雨天聚集的水分子“请出去”，避免水涝对我们的家园造成困扰。

真是个聪明的设计，对吧？1. 雨水收集1.1 雨水斗雨水斗可不是斗鸡斗鹅的斗哦，它是屋顶的“小水池”。

每当天上下雨，这些小斗就开始工作，努力把雨水收集起来，就像孩子们捉虫子一样兴奋。

嘿，想象一下，雨水在屋顶上聚集，最后通过雨水斗顺着管道滑下来，真是让人忍不住想给它们点赞！1.2 落水管接下来，咱们得聊聊落水管。

这家伙就像是雨水的“滑梯”，一旦雨水斗收集满了，它就开始“嗖”的一下把水引导下去。

这就像我们小时候滑滑梯一样，快得飞起。

不过，这个滑梯可不是那么简单，它得耐得住各种天气，不然可就要“泪流满面”了。

2. 雨水排放2.1 排水沟雨水经过落水管流到地面后，就来到了排水沟。

排水沟可真是个“大肚子”，它能容纳好多水，而且还得保证水能快速流走，避免变成“水塘”。

这就像在河边钓鱼，得确保水流不乱，不然鱼儿可就不愿意上钩了。

2.2 排水管道之后，雨水继续向下游走，进入排水管道。

这些管道就像是城市的血管，承载着雨水的流动。

想象一下，城市里每一根管道都在默默工作，像个无名英雄，随时准备把雨水送走。

这种感觉就像是早上吃了个丰盛的早餐，精神满满，随时迎接新的一天！3. 雨水回收3.1 雨水收集系统在现代建筑中，雨水收集系统也逐渐被引入。

这个系统就像是个聪明的储蓄罐，能把收集到的雨水储存起来，供以后用。

这不仅环保，还能节约水费，简直是一举两得。

就像打游戏一样，拿到了双倍积分，真是爽翻了！3.2 水处理设备不过，雨水可不能直接用，得经过水处理设备。

这个过程就像是给水洗个澡，确保它干干净净才能用。

这种设备有点像厨房里的滤水器，只有经过“美容”后，才能安心使用。

总之，建筑的雨水排水系统就像一个精密的机器，各个部分缺一不可，合作无间。

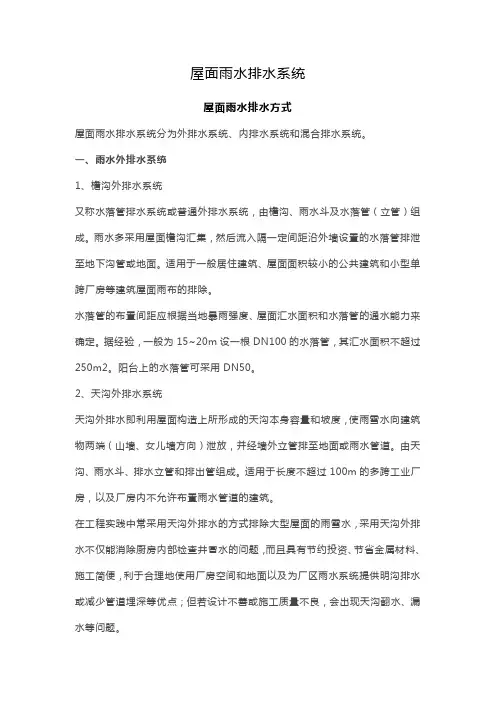

屋面雨水排水系统屋面雨水排水方式屋面雨水排水系统分为外排水系统、内排水系统和混合排水系统。

一、雨水外排水系统1、檐沟外排水系统又称水落管排水系统或普通外排水系统，由檐沟、雨水斗及水落管（立管）组成。

雨水多采用屋面檐沟汇集，然后流入隔一定间距沿外墙设置的水落管排泄至地下沟管或地面。

适用于一般居住建筑、屋面面积较小的公共建筑和小型单跨厂房等建筑屋面雨布的排除。

水落管的布置间距应根据当地暴雨强度、屋面汇水面积和水落管的通水能力来确定。

据经验，一般为15~20m设一根DN100的水落管，其汇水面积不超过250m2。

阳台上的水落管可采用DN50。

2、天沟外排水系统天沟外排水即利用屋面构造上所形成的天沟本身容量和坡度，使雨雪水向建筑物两端（山墙、女儿墙方向）泄放，并经墙外立管排至地面或雨水管道。

由天沟、雨水斗、排水立管和排出管组成。

适用于长度不超过100m的多跨工业厂房，以及厂房内不允许布置雨水管道的建筑。

在工程实践中常采用天沟外排水的方式排除大型屋面的雨雪水，采用天沟外排水不仅能消除厨房内部检查井冒水的问题，而且具有节约投资、节省金属材料、施工简便，利于合理地使用厂房空间和地面以及为厂区雨水系统提供明沟排水或减少管道埋深等优点；但若设计不善或施工质量不良，会出现天沟翻水、漏水等问题。

天沟外排水，应以建筑的伸缩缝或沉降缝作为屋面分水线。

天沟的流水长度，应结合天沟的伸缩缝布置，一般不宜大于50m，其坡度不宜小于0.003。

为防止天沟末端处积水，应在女儿墙、山墙上或天沟末端设置溢流口，溢流口比天沟上檐低50~100㎜。

立管直接排水至地面时，需采取防冲刷措施，在湿陷性土壤地区，不准直接排水，冰冻地区立管需采取防冻措施。

二、雨水内排水系统大屋面面积的工业在，尤其是屋面有天窗、多跨度、锯齿形屋面或壳形屋面等工业厂房，其屋面面积大或曲折，内跨屋面雨水用水落管排除有较大困难，因此必须在建筑物内部设置雨水管系统。

对建筑立面要求较高的建筑物，也应设置建筑雨水管系统；此外，高层大面积平屋顶民用建筑，特别是处于寒冷地带的此类建筑物，均应采用内排水方式。

建筑雨水排水系统随着城市化进程的不断加快，建筑雨水排水系统的设计和建设变得日益重要。

本文将介绍建筑雨水排水系统的定义、作用、设计原则和建设考虑，以及雨水管理的可持续发展。

1. 定义建筑雨水排水系统是为了有效而安全地处理建筑物屋面、道路和其他硬表面上的雨水而设计的一系列设施。

它包括收集、输送、储存、过滤和处理雨水的设备和管道网络。

2. 作用建筑雨水排水系统的作用主要有两个方面：- 防止水浸和水灾：通过排除建筑物周围积水，减少水灾的风险，保护建筑物和周边环境的安全。

- 资源回收和维护生态平衡：将雨水收集和利用，可以解决城市面临的水资源短缺问题，减轻对自来水的依赖。

同时，雨水排水系统也可以过滤和处理雨水，保护水源和环境，维护生态平衡。

3. 设计原则建筑雨水排水系统的设计应遵循以下原则：- 结构合理：根据建筑物的结构特点和地形情况，合理规划雨水收集和排放的设备和管道，确保系统的可靠性和稳定性。

- 高效节水：设计合理的雨水收集和利用设施，最大限度地减少自来水的使用。

例如，利用屋顶的雨水储存和灌溉系统，实现植物的生长和绿化。

- 环保可持续：采用环保的材料和技术，减少建筑雨水排放对水质和环境的污染。

同时，雨水的收集和利用也可以减少对自然水资源的压力，实现可持续发展。

4. 建设考虑在建设建筑雨水排水系统时，需要考虑以下几个方面：- 设备选择：根据实际需要和可行性，选择合适的雨水排水设备和器具。

例如，合适的雨水收集罐、过滤器和分水器等。

- 管道布局：根据建筑物的布局和排水需求，设计合理的管道布局和斜度，确保雨水快速排出，避免堵塞和积水。

- 操作和维护：建筑雨水排水系统需要定期维护和清洁，以确保其正常运行。

同时，操作人员需要进行相关培训，了解系统的使用和维护方法。

- 法规和标准：在建设过程中，需要遵守相关法规和标准，确保建筑雨水排水系统的质量和安全。

5. 可持续发展雨水管理的可持续发展是建筑雨水排水系统设计的重要方向之一。

建筑屋面雨水排水系统总结1. 引言在建筑设计和建设过程中，屋面雨水排水系统被视为一个重要的组成部分。

它不仅可以有效地管理和处理雨水排放，还可以提高建筑物的可持续性和环境友好性。

本文将对建筑屋面雨水排水系统进行总结，包括系统的组成部分、设计原则和主要技术。

2. 组成部分建筑屋面雨水排水系统通常由以下几个主要组成部分组成：2.1 屋面收水系统屋面收水系统是指对雨水进行收集和导引的部分。

它通常包括天沟、屋脊线、排水口等。

天沟是屋面上最常见的收水方式，它可以将雨水引导到屋脊线，然后通过排水口排出建筑物。

2.2 雨水收集设备雨水收集设备用于收集和储存雨水，以备后续使用。

常见的雨水收集设备包括雨水桶、雨水收集罐等。

这些设备可以通过管道与屋面收水系统相连接，将收集到的雨水导入到储存设备中。

2.3 雨水利用系统雨水利用系统用于处理和利用收集到的雨水。

它可以通过滤网、沉淀池等方式去除雨水中的杂质和污染物，并将处理后的雨水用于植物浇灌、冲厕、洗车等方面。

2.4 排水系统排水系统用于将收集到的雨水排出建筑物。

它通常包括雨水管道、雨水排放口等。

排水系统需要合理设计，确保雨水顺畅地从建筑物中排出，防止漏水和积水的发生。

3. 设计原则设计建筑屋面雨水排水系统时，需要遵循以下几个原则：3.1 性能可靠性建筑屋面雨水排水系统的设计应具有良好的性能可靠性。

它不仅要能够应对正常的雨水排放，还需要能够应对极端天气条件下的降雨。

系统的排水能力和排水速度需要满足建筑物的设计要求。

3.2 经济性建筑屋面雨水排水系统的设计应具有一定的经济性。

在设计过程中，需要综合考虑成本、效益和可行性，选择合适的材料和设备。

3.3 环境友好性建筑屋面雨水排水系统的设计应具有一定的环境友好性。

它应该能够最大程度地减少对自然环境的影响，并促进水资源的节约和循环利用。

3.4 可持续性建筑屋面雨水排水系统的设计应具有一定的可持续性。

它应该能够提高建筑物的能源效率和资源利用率，并减少对传统水资源的依赖。

雨水排水系统
雨水排水系统是一种将雨水从建筑物或其他区域引导和排出的系统。

它的主要目的是防止雨水在建筑物周围积聚，从而防止地面渗透或
水灾发生。

雨水排水系统通常由一系列组成，包括：
1. 雨水收集器：用于收集雨水的设备，可以是建筑物的屋顶、雨水桶、雨水收集槽等。

2. 雨水管道系统：将收集到的雨水从收集器传输到排水点的管道系统。

这些管道可以是地下管道或沟渠。

3. 排水点：用于将雨水排出的设备，可以是排水沟、排水井或排水
系统。

排水点的设计需要考虑到雨水的流量和排水速度。

4. 排水管道：用于将雨水从排水点传输到排放区域的管道。

这些管
道可以是地下管道或开放渠道。

雨水排水系统的设计需要考虑许多因素，包括建筑物的面积、降雨量、灌溉需求以及地形和地质条件等。

一个有效的雨水排水系统可以降低洪水风险，减少土壤侵蚀，并节约用水资源。

建筑雨水排水系统随着城市化的发展和人口的增加，建筑物的需求也不断增长。

为了确保建筑物正常的使用和维护，保护人们的生命财产安全，建筑雨水排水系统显得尤为重要。

本文将重点探讨建筑雨水排水系统的组成和功能，并介绍一些常见的排水系统。

一、建筑雨水排水系统的组成1. 雨水收集系统：雨水收集系统是建筑雨水排水系统的核心组成部分。

它由建筑物的屋面、排水管道和雨水收集装置组成。

屋面是收集雨水的主要区域，可以通过特殊设计的屋面材料和排水槽来收集雨水。

排水管道将雨水从屋面引导至雨水收集装置，如雨水桶或雨水收集池。

2. 雨水排放系统：雨水排放系统主要负责将收集到的雨水从建筑物排出，以防止建筑物内部积水和排水不畅。

它由排水管道、雨水篦子和排水口组成。

排水管道连接着屋面的雨水收集装置和下水道，将雨水顺利排入下水道。

雨水篦子是用于过滤雨水中的杂物和污物，防止堵塞排水管道。

排水口则是雨水排放的出口，通常设置在建筑物周围的地面或地下，确保雨水排放的安全和可靠。

3. 雨水处理系统：雨水处理系统主要用于处理收集到的雨水，以减少对环境的影响和提供可再利用的水资源。

常见的雨水处理方法包括过滤、沉淀和消毒等。

过滤可以去除雨水中的杂质和污物，沉淀可以将悬浮物质沉淀下来，消毒可以杀死细菌和病毒。

处理后的雨水可以被用于浇灌植物、冲洗卫生间和洗车等非饮用水用途。

二、建筑雨水排水系统的功能1. 防止建筑物内部积水：建筑雨水排水系统可以将屋面上的雨水有效地排出，防止雨水渗入建筑物内部，造成内部积水。

积水不仅会对建筑物的结构和设备造成损坏，还会增加建筑物的维修成本。

2. 减少城市内涝：合理设计和建设的建筑雨水排水系统可以将大量的雨水排入下水道，减少城市内涝的发生。

特别是在暴雨天气或雪融化期间，排水系统的畅通性对于城市的正常运行至关重要。

3. 保护水资源和环境：透过雨水处理系统的处理，将收集到的雨水转化为可再利用的水资源，可以减少对地下水和自来水的需求。

建筑屋面雨水排水系统一般规定1.1建筑屋面雨水排水系统应将屋面雨水排至室外非下沉地面、雨水控制利用设施或雨水管渠，当设有雨水利用系统的蓄存池（箱）时，可排到蓄存池（箱）内。

1.2 建筑屋面雨水积水深度应控制在允许的负荷水深之内，50年设计重现期降雨时屋面积水不得超过允许的负荷水深。

1.3 建筑屋面雨水应有组织排放，可采用管道系统加溢流设施或管道系统无溢流设施排放。

采取承雨斗排水或檐沟外排水方式的建筑宜采用管道系统无溢流设施方式排放。

对于建筑要求有水帘效果的坡屋面，可将雨水排放至地面后进行有组织汇集。

1.4 当设有溢流设施时，溢流排水不得危及建筑设施和人员安全。

1.5 屋面排水的雨水管道进水口设置应符合下列规定：1 屋面、天沟、土建檐沟的雨水系统进水口应设置雨水斗；2 从女儿墙侧口排水的外排水管道进水口应在侧墙设置承雨斗；女儿墙的侧入式雨水斗等侧排水口，应通过承雨斗或其它具有溢流、通气功能的排水管件与外排雨水管道连接；3 成品檐沟雨水管道的进水口可不设雨水斗。

1.6 设有雨水斗的雨水排放设施的总排水能力应进行校核，并应符合下列规定：1 校核雨水径流量应按50年或以上重现期计算，屋面径流系数应取1.0；2 压力流屋面雨水系统排水能力校核应进行水力计算，计算时雨水斗的校核径流量不得大于本规程表3.2.4中的数值；3 半有压屋面雨水系统排水能力校核中，当溢流水位或允许的负荷水位对应的斗前水深大于本规程表3.2.4中的数值时，则雨水斗的校核径流量不得大于本规程表3.2.4中的数值。

1.7 建筑屋面雨水系统的横管或悬吊管应具有自净能力，宜设有排空坡度，且1年重现期5min降雨历时的设计管道流速不应小于自净流速。

1.8 屋顶供水箱溢水、泄水、冷却塔排溢水、消防系统检测排水以及绿化屋面的渗滤排水等较洁净的废水可排入屋面雨水排水系统。

1.9 建筑屋面雨水排水系统应独立设置，严禁与污水、废水排水管道连接。
