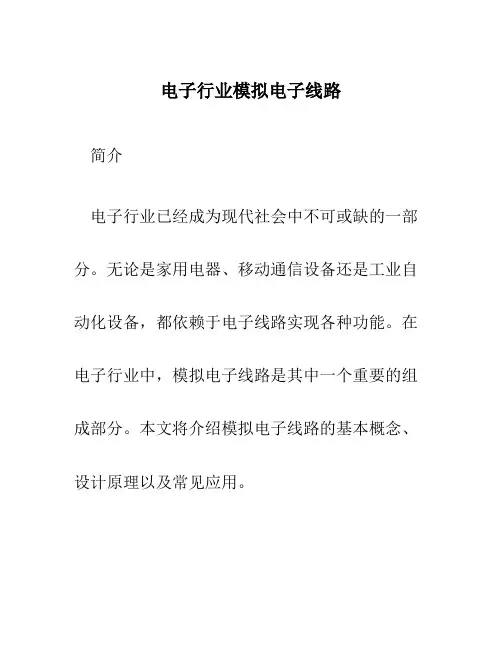

电子行业模拟电子线路简介电子行业已经成为现代社会中不可或缺的一部分。

无论是家用电器、移动通信设备还是工业自动化设备，都依赖于电子线路实现各种功能。

在电子行业中，模拟电子线路是其中一个重要的组成部分。

本文将介绍模拟电子线路的基本概念、设计原理以及常见应用。

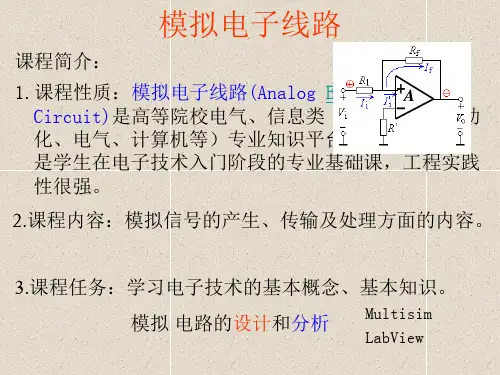

什么是模拟电子线路模拟电子线路是基于模拟电路的核心概念而设计的电子线路。

模拟电路使用连续的信号表示电压、电流等物理量，能够实现数据的连续变化。

与之相对的是数字电路，数字电路使用离散的信号表示数据，只能实现数据的离散变化。

模拟电子线路的设计原理模拟电子线路的设计需要考虑多个因素，包括电压、电流、频率、噪声等。

以下是一些常见的设计原则：1. 信号放大在模拟电子线路中，经常需要放大信号来增强信号的强度或者调整信号的幅度。

放大器是模拟电子线路中常见的组件，可以通过放大器来增加信号的幅度。

2. 滤波模拟电子线路中的信号常常包含噪声，为了减小噪声对信号的影响，需要使用滤波器对信号进行滤波。

滤波器可以根据信号的频率特性选择合适的滤波器类型。

3. 模拟与数字转换模拟电子线路和数字电子线路之间存在转换关系。

模拟信号可以通过采样和量化转换为数字信号，数字信号也可以通过数模转换器转换为模拟信号。

模拟与数字转换可以实现信号在模拟和数字领域之间的互通。

4. 反馈控制在一些模拟电子线路中，需要使用反馈控制来实现稳定的工作状态。

反馈控制可以通过调节输入信号和输出信号之间的关系来实现线路的稳定性。

模拟电子线路的应用模拟电子线路广泛应用于各个领域，以下是一些常见的应用场景：1. 通信设备在通信设备中，模拟电子线路用于信号的放大、滤波、解调等处理。

例如在无线电通信中，模拟电子线路可以将收到的信号进行放大和解调，使其能够被接收器正确解码。

2. 消费电子产品消费电子产品如音频设备、视频设备等都需要模拟电子线路实现信号的处理和放大。

例如在音频设备中，模拟电子线路可以将输入的声音信号放大并输出到扬声器。

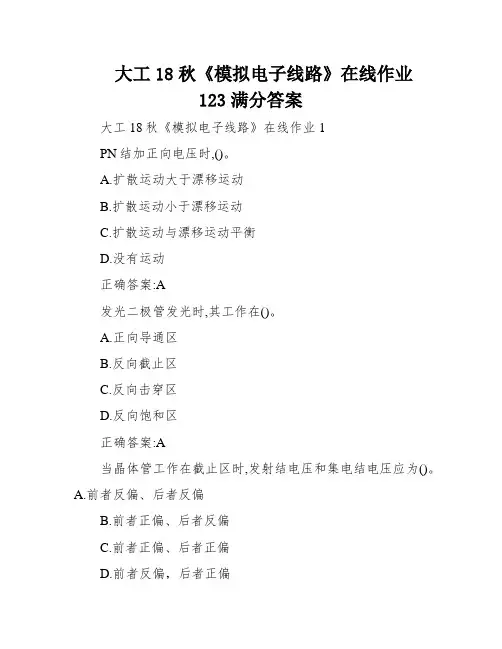

大工18秋《模拟电子线路》在线作业123满分答案大工18秋《模拟电子线路》在线作业1PN结加正向电压时,()。

A.扩散运动大于漂移运动B.扩散运动小于漂移运动C.扩散运动与漂移运动平衡D.没有运动正确答案:A发光二极管发光时,其工作在()。

A.正向导通区B.反向截止区C.反向击穿区D.反向饱和区正确答案:A当晶体管工作在截止区时,发射结电压和集电结电压应为()。

A.前者反偏、后者反偏B.前者正偏、后者反偏C.前者正偏、后者正偏D.前者反偏，后者正偏正确答案:AXXX工作在放大区的工作条件是:()。

A.发射结正偏，集电结反偏B.发射结正偏，集电结正偏C.发射结反偏，集电结正偏D.发射结反偏，集电结反偏精确答案:A稳压管的稳压区是其事情在()。

A.正向导通B.反向截止C.反向击穿D.反向饱和精确答案:C用万用表鉴别放大电路中处于正常事情的某个晶体管的类型(指NPN型照旧PNP型),以测出()最为方便。

A.各极间电阻B.各极对地电位C.各极电流D.各极间的电压正确答案:B在本征半导体中加入()元素可形成N型半导体。

A.五价B.四价C.三价D.二价精确答案:A整流的目的是()。

A.将交流变成直流B.将高频变成低频C.将正弦波变成XXXD.以上均正确正确答案:APN结加正向电压时,空间电荷区将()。

A.变窄B.基本不变C.变宽D.完全不变精确答案:A共发射极放大电路输入输出电压相位关系是()。

A.同相B.反相C.不确定D.随机正确答案:B三极管构成的放大电路首要有:共射极放大电路、共基极放大电路、共集电极放大电路。

A.对B.错正确答案:A因为N型半导体的多子是自由电子,所以它带负电。

T.对F.错正确答案:B晶体管的内部放大条件是:发射区重掺杂,基区轻掺杂且宽度很窄,集电极面积大等。

T.对F.错正确答案:A杂质半导体的导电能力受温度的影响很小。

T.对F.错精确答案:A在N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。

模拟电子线路实验报告模拟电子线路实验报告引言：模拟电子线路是电子工程领域中的重要基础课程，通过实验可以帮助学生理解电子器件的工作原理和电路的设计方法。

本实验报告将介绍我在模拟电子线路实验中所进行的一系列实验，包括放大器电路、滤波器电路和振荡器电路。

实验一：放大器电路在放大器电路实验中，我们使用了两个常见的放大器电路：共射极放大器和共基极放大器。

共射极放大器具有较高的电压增益和输入阻抗，适用于信号放大应用。

共基极放大器则具有较低的电压增益和输出阻抗，适用于驱动低阻抗负载。

通过实验，我们验证了这两种放大器电路的性能，并观察到了它们在不同频率下的响应特性。

实验二：滤波器电路滤波器电路是电子系统中常见的电路，用于去除或选择特定频率的信号。

在实验中，我们研究了三种常见的滤波器电路：低通滤波器、高通滤波器和带通滤波器。

通过调整电路参数和元件值，我们观察到了这些滤波器在不同频率下的截止特性和幅频响应。

此外，我们还讨论了滤波器的阶数和频率响应对电路性能的影响。

实验三：振荡器电路振荡器电路是一种能够产生稳定振荡信号的电路，常用于时钟发生器、射频发射和接收等应用中。

在实验中，我们设计和搭建了两种常见的振荡器电路：RC 相移振荡器和LC谐振振荡器。

通过调整电路参数和元件值，我们观察到了振荡器的频率稳定性和波形特性。

此外，我们还讨论了振荡器的起振条件和频率稳定性的影响因素。

实验结果与分析：通过实验，我们对放大器、滤波器和振荡器电路的性能进行了验证和分析。

我们观察到了不同电路参数和元件值对电路性能的影响，例如放大器的电压增益、滤波器的截止频率和振荡器的频率稳定性。

我们还学习到了如何根据电路需求选择合适的电路结构和元件数值，以满足特定的电路设计要求。

结论：通过模拟电子线路实验，我们深入了解了放大器、滤波器和振荡器电路的原理和性能。

我们通过实验验证了这些电路的工作特性，并学会了根据设计要求选择合适的电路结构和元件数值。

这些实验为我们今后在电子工程领域的学习和研究奠定了坚实的基础。

大工15秋《模拟电子线路》在线作业1 答案
一、单选题（共10 道试题，共50 分。

）
1. 测得晶体管三个电极对地的电压分别为-2V、-8V、-
2.2V，则该管为()。

A. NPN型锗管
B. PNP型锗管
C. PNP型硅管
D. NPN型硅管
正确答案：B
2. 已知某晶体管处于放大状态，测得其三个极的电位分别为2.5V、
3.2V和9V，则3.2V 所对应的电极为()。

A. 发射极
B. 集电极
C. 基极
D. 无法确定
正确答案：C
3. 晶体管工作在放大状态，以下说法错误的是()。

A. Ib的微小变化会引起Ic的较大变化
B. Ic=βIb
C. Uce=Ucc-RcIc
D. 晶体管相当于开路
正确答案：D
4. 关于BJT的结构特点说法错误的是()。

A. 基区很薄且掺杂浓度很低
B. 发射区的掺杂浓度远大于集电区掺杂浓度
C. 基区的掺杂浓度远大于集电区掺杂浓度
D. 集电区面积大于发射区面积
正确答案：C
5. 反向饱和电流越小，晶体管的稳定性能()。

A. 越好
B. 越差
C. 无变化
D. 不确定
正确答案：A。

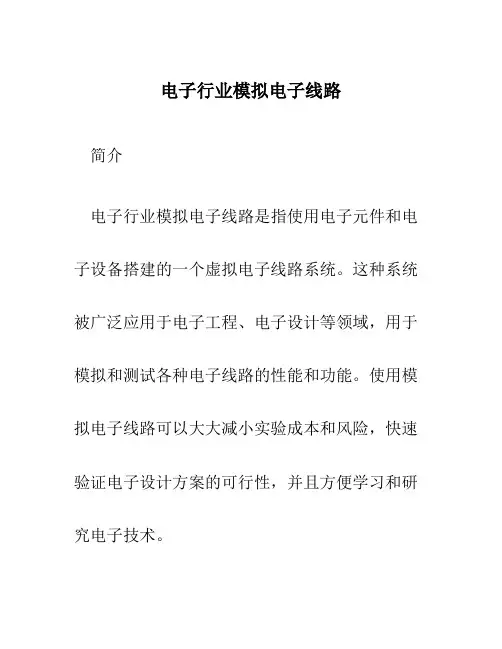

电子行业模拟电子线路简介电子行业模拟电子线路是指使用电子元件和电子设备搭建的一个虚拟电子线路系统。

这种系统被广泛应用于电子工程、电子设计等领域，用于模拟和测试各种电子线路的性能和功能。

使用模拟电子线路可以大大减小实验成本和风险，快速验证电子设计方案的可行性，并且方便学习和研究电子技术。

模拟电子线路的构成模拟电子线路由电子元件、电子设备和电子线路拓扑构成。

电子元件电子元件是构建电子线路的基本单位，包括电阻、电容、电感、二极管、晶体管等。

这些元件可以通过连接来实现各种电路功能，如放大、滤波、调节电压等。

电子设备电子设备是指用于控制和操纵电子元件的硬件设备，如信号发生器、示波器、电源等。

这些设备可以提供电压和电流等信号，以及观测和分析电子线路的性能。

电子线路拓扑电子线路拓扑是指电子线路中电子元件和电子设备的连接方式和结构。

常见的电子线路拓扑包括串联、并联、桥接等，不同的拓扑方式可以实现不同的电路功能。

模拟电子线路的应用模拟电子线路在电子工程和电子设计中有广泛的应用。

以下是一些常见的应用场景：电子产品原型设计在开发新的电子产品时，需要通过模拟电子线路来验证产品设计方案的可行性。

通过使用模拟电子线路，可以快速搭建原型系统，进行功能测试和性能评估，从而指导后续的产品开发工作。

教学和学术研究模拟电子线路也是电子工程和电子技术教育中不可或缺的工具之一。

学生可以通过搭建模拟电子线路来理解和掌握电子元件的工作原理、电路拓扑的设计方法以及对电路性能的分析和评估。

电子系统性能测试对于已经设计好的电子系统，模拟电子线路可以用于测试系统的性能。

通过模拟电子线路，可以模拟出各种不同的输入信号，检测系统的输出响应，从而对系统的性能进行评估和优化。

电子线路故障诊断当电子线路出现故障时，可以使用模拟电子线路来进行故障诊断。

通过模拟线路，可以比较预期的输出信号和实际的输出信号，从而找出故障的位置和原因，并进行修复。

模拟电子线路的优势和不足使用模拟电子线路有以下优势：•低成本：相比于实际搭建物理电路，模拟电子线路更加经济实惠，可以大大降低实验成本。

2024年硕士研究生入学考试自命题科目考试大纲考试阶段：复试科目满分值：100考试科目：模拟电子线路一科目代码：考试方式：闭卷笔试考试时长：180分钟一、科目的总体要求考生应掌握模拟电子线路的基本概念、基本原理、基本电路、基本分析方法，掌握分立器件与集成运放的特性、应用和计算方法，具有分析基本电子线路和由集成运放构成的应用电路的能力。

二、考核内容与考核要求1、半导体器件（5%-15%）（1）理解PN结的单向导电性。

（2）理解二极管和三极管的基本构造、工作原理、特性曲线及主要参数的意义。

（3）掌握含有二极管电路的分析方法。

2、基本放大电路（25%-35%）（1）理解共发射极、分压偏置式电路、共集电极放大电路的电路组成以及各元件的作用。

（2）掌握共发射极、分压偏置式和共集电极放大电路的静态分析，利用微变等效电路分析计算相关动态指标。

（3）理解放大电路非线性失真的概念。

3、集成运算放大器（35%-45%）（1）了解集成运放的基本组成及主要参数。

（2）理解运算放大器的电压传输特性以及理想运算放大器的基本分析方法。

（3）掌握反馈放大电路极性及组态的判断方法以及负反馈对放大电路工作性能的影响。

（4）掌握用集成运放组成的比例、加减、微分和积分运算电路的工作原理及分析方法。

（5）掌握电压比较器的工作原理、传输特性和应用。

4、直流稳压电源（10%-20%）（1）掌握单相桥式整流电路和电容滤波器的工作原理及参数计算。

（2）理解稳压二极管稳压电路的原理。

（3）掌握W78XX和W79XX系列集成稳压电源的应用。

三、题型结构考试包含多种题型：填空题、选择题、判断题、分析计算题、工程应用题等。

四、参考书目《电工学简明教程》第三版（下篇）秦曾煌等编著高等教育出版社2015年3月。

《模拟电子技术基础》杨明欣等编著高等教育出版社2012年7月。

五、其它说明1、具体考试时间以学院复试安排为准。
