实验目的和要求：① 了解运放调零和相位补偿的基本概念。

② 熟练掌握反相比例、同相比例、加法、减法等电路的设计方法。

③ 熟练掌握运算放大电路的故障检查和排除方法，以及增益、传输特性曲线的测量方法。

实验原理：预习思考：1、 设计一个反相比例放大器，要求：|A V|=10，Ri>10KΩ，将设计过程记录在预习报告上； 电路图如P20页5-1所示，电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ2、 设计一个同相比例放大器，要求：|A V|=11，Ri>100KΩ，将设计过程记录在预习报告上；R F R LVo电源电压为±15V ，R 1=10kΩ，R F =100 kΩ，R L ＝100 kΩ 3、 设计一个电路满足运算关系 VO= -2Vi1 + 3Vi2减法运算电路：1123213111113232)()()(i f i f i f i i O V R R V R R R R R R V R R R V R R R V V -++=++-+=3)()(32131=++R R R R R R f ，0,22211==⇒=R R R R R f f取Ω=Ω=Ω=Ω=K R K R K R K R f 100,0,20,10321实验电路如实验内容：1、反相输入比例运算电路（I ） 按图连接电路，其中电源电压为±15V ，R 1=10 kΩ, R F =100 kΩ, R L =100 kΩ, R P =10 kΩ//100 kΩAR1R F Rp=R F //R1R LVoVi+Vcc-Vcc输入端接地，用万用表测量并记录输出端电压值，此时测出失调电压0.016 V 分析：失调电压是直流电压，将会直接影响直流放大器的放大精度。

直流信号测量：Vi/V V O /V Avf测量值 理论值 -2 14.25 -7.125 -10 -0.5 4.98 -9.96 -10 0.5 -5.02 -10.04 -10 2-12.87-6.435-10实验结果分析：运算放大器的输出电压摆幅受器件特性的限制，当输入直流信号较大时，经过运放放大后的输出电压如果超过V OM ，则只能输出V OM 的值。

实 验 报 告一、 实验目的1．研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2．了解运算放大器在实际应用时应考虑的一些问题。

二、实验仪器1、THM-3A 模拟电路实验箱2、SS-7802A 双踪示波器3、MVT-172D 交流数字毫伏表4、数字万用电表5、集成运算放大器μA741×16、电阻10K ×4；100K ×3；1M Ω×17、电容器10μ×1三、原理摘要本实验采用的集成运放型号为μA741（或F007），引脚排列如图8－1所示，它是八脚双列直插式组件，②脚和③脚为反相和同相输入端，⑥脚为输出端，⑦脚和④脚为正、负电源端，①脚和⑤脚为失调调零端，①⑤脚之间可接入一只几十千欧的电位器并将滑动触头接到负电源端。

⑧脚为空脚。

图8－1 μA741管脚图1．集成运放在使用时应考虑的一些问题（1）输入信号选用交、直流量均可， 但在选取信号的频率和幅度时，应考虑运放的频响特性和输出幅度的限制。

做线性运算电路实验时，要注意输入电压的取值应保证运放工作在线性区。

运放工作在线性区与输入电压有关；运放只有工作在深度负反馈时才工作在线性区；当运放工作在非线性区时，输出电压保持不变，其值取决于电源电压，且略小于电源电压。

μA741的输出最大值约在12-13V 左右。

（2）调零。

调零时，将输入端接地，调零端接入电位器R W ，用直流电压表测量输出电压U 0，细心调节R W ，使U 0为零（即失调电压为零）。

（3）消振。

一个集成运放自激时，表现为即使输入信号为零， 亦会有输出，使各种运算功能无法实现，严重时还会损坏器件。

在实验中，可用示波器监视输出波形。

2．理想运算放大器特性在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。

开环电压增益 A ud =∞、 输入阻抗 r i =∞、 输出阻抗 r o =0、 带宽 f BW =∞ 失调与漂移均为零等。

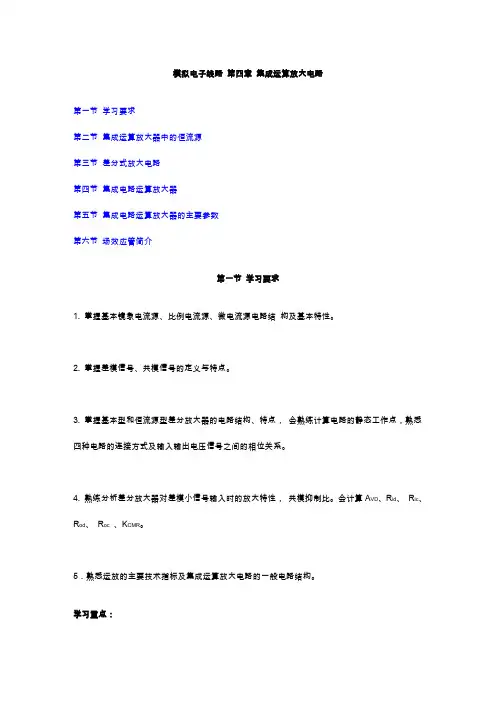

模拟电子线路第四章集成运算放大电路第一节学习要求第二节集成运算放大器中的恒流源第三节差分式放大电路第四节集成电路运算放大器第五节集成电路运算放大器的主要参数第六节场效应管简介第一节学习要求1. 掌握基本镜象电流源、比例电流源、微电流源电路结构及基本特性。

2. 掌握差模信号、共模信号的定义与特点。

3. 掌握基本型和恒流源型差分放大器的电路结构、特点，会熟练计算电路的静态工作点，熟悉四种电路的连接方式及输入输出电压信号之间的相位关系。

4. 熟练分析差分放大器对差模小信号输入时的放大特性，共模抑制比。

会计算A VD、R id、R ic、R od、R oc、K CMR。

5．熟悉运放的主要技术指标及集成运算放大电路的一般电路结构。

学习重点：掌握集成运放的基本电路的分析方法学习难点：集成运放内部电路的分析集成电路简介集成电路是在一小块P型硅晶片衬底上，制成多个晶体管( 或FET)、电阻、电容，组合成具有特定功能的电路。

集成电路在结构上的特点：1. 采用直接耦合方式。

2. 为克服直接耦合方式带来的温漂现象,采用了温度补偿的手段----输入级是差放电路。

3. 大量采用BJT或FET构成恒流源,代替大阻值R ,或用于设置静态电流。

4. 采用复合管接法以改进单管性能。

集成电路分为数字和模拟两大部分。

返回第二节集成运算放大器中的恒流源一、基本镜象电流源电路如图6.1所示。

T1,T2参数完全相同,即β1=β2,I CEO1=I CEO2 ，从电路中可知V BE1=V BE2，I E1=I E2，I C1=I C2当β>>2时,式中I R=I REF称为基准电流，由上式可以看出，当R确定后，I R就确定，I C2也随之而定，我们把I C2看作是I R的镜像，所以称图6.1为镜像恒流源。

改进电路一：图6.2是带有缓冲级的基本镜象电流源,它是针对基本镜象电流源缺点进行的改进，两者不同之处在于增加了三极管T3，其目的是减少三极管T1、T2的I B对I R的分流作用，提高镜象精度，减少β值不够大带来的影响。

目录1实验目的2 2实验原理23实验设计33.1实验I基础型实验 (3)3.1.11、电压跟随器——检测运放是否正常 (3)3.1.2反相比例运算放大器电压放大特性 (3)3.2实验II设计型实验 (4)3.2.1减法器的设计 (4)4实验预习仿真44.1电压跟随器——检测运放是否正常 (4)4.2反相比例运算放大器电压放大特性 (5)4.3减法器设计 (6)5数据处理7 6实验总结9 7思考题9 8实验讨论91实验目的•深刻理解集成放大器工作在线性工作区时,遵循的两条基本原则——虚短、虚断•熟悉集成运算放大器的线性应用。

•掌握比例运算等电路、训练设计运放电路的能力。

2实验原理集成运算放大器是一种高电压放大倍数的多级直耦放大电路,在深度负反馈条件下,集成运放工作在线性工作区,它遵循两条基本原则：1.虚短：U i=U−−U+≈02.虚断：I N≈I p≈0（非线性区也成立）用途:广泛应用于各种信号的运算处理、测量以及信号的产生、变换等电路中。

图1：运算放大器符号3实验设计3.1实验I基础型实验3.1.11、电压跟随器——检测运放是否正常3.1.2反相比例运算放大器电压放大特性3.2实验II设计型实验3.2.1减法器的设计1.自行设计运放电路，要求实现u0=2u i2−u i12.将u i分别设置为以下两组信号，验证电路是否满足要求4实验预习仿真4.1电压跟随器——检测运放是否正常图2：Multisim接线图3：Multisim结果4.2反相比例运算放大器电压放大特性图4：Multisim 接线图5：Multisim 结果U i (V )理论值(V )实测值(V )U N U P U O U O U iU N U P U O U O U i-0.300310455.314µV 564.134µV 3.012V 10.040.3-310563.904µV489.999µV-2.987V9.964.3减法器设计设计如图所示：表3：验证结果波形频率u i u0直流0u i1=1V,u i2=2V3.04V正弦波500Hz u i1=1V,u i2=2V2.98V5数据处理表1U i(V)理论值(V)实测值(V)U N U P U O U OU iU N U P U O U OU i-0.3003100.1mV0.2mV 3.66V12.20.300-310-0.1mV0-3.65V12.16表2波形频率u i u0直流0u i1=1V,u i2=2V 3.00V正弦波500Hz u i1=1V,u i2=2V 3.24V1.完成表1，并绘制基础型实验的运放的电压传输特性;2.列出基础型实验中U i和U o理论关系式，并和仿真数据、实际数据比较;•电压跟随器u i=u o仿真数据中u i=u o,实验数据u i=1.00V,u o=1.04V,在误差允许范围内，所以等式也成立。
