模拟电子线路习题习题答案

模拟电子试题库及答案一、选择题1. 在模拟电子电路中，运算放大器的虚短特性指的是：A. 虚地B. 虚短C. 虚断D. 虚接答案：B2. 以下哪个不是模拟电路的特点？A. 线性B. 非线性C. 可处理模拟信号D. 数字信号处理答案：D二、填空题1. 理想运算放大器的输入电阻是_________。

答案：无穷大2. 模拟信号的频率范围通常比数字信号_________。

答案：宽三、简答题1. 简述模拟电子电路与数字电子电路的区别。

答案：模拟电子电路主要处理模拟信号，其特点是连续性、线性和可处理模拟信号。

而数字电子电路主要处理数字信号，其特点是离散性、非线性和数字信号处理能力。

2. 描述运算放大器的基本应用之一：放大器。

答案：运算放大器作为放大器使用时，其增益可以通过外部电阻来设置，具有高输入阻抗和低输出阻抗的特点，广泛应用于信号放大。

四、计算题1. 给定一个理想运算放大器构成的反相放大器电路，输入电压为2V，反馈电阻Rf为10kΩ，求输出电压。

答案：根据反相放大器的增益公式，输出电压Vout = - (Rf/Rin) * Vin，其中Rin为输入电阻，理想运放的Rin为无穷大，因此Vout = -2V。

2. 如果一个非理想运算放大器的输入偏置电流为1μA，输入偏置电压为1mV，求该运放的输入偏置电阻值。

答案：输入偏置电阻值Rin可以通过输入偏置电压Vbias和输入偏置电流Ibias来计算，即Rin = Vbias / Ibias = 1mV / 1μA = 1kΩ。

五、分析题1. 分析以下电路图，并说明其工作原理。

[电路图略]答案：[根据电路图进行分析并给出答案，包括电路的组成部分、各部分的作用以及整个电路的工作原理。

]2. 给定一个差分放大器电路，输入信号为差分信号，分析其放大倍数。

[差分放大器电路图略]答案：[根据差分放大器的工作原理，分析其放大倍数的计算方法，并给出具体的计算步骤和结果。

]六、实验题1. 设计一个简单的低通滤波器电路，并说明其设计参数。

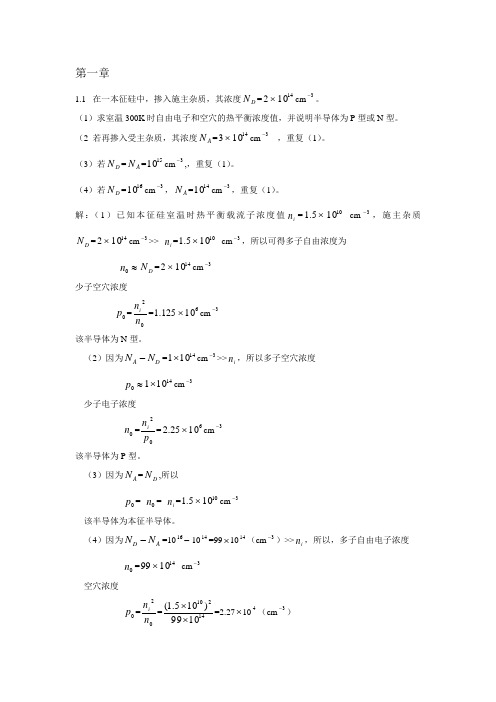

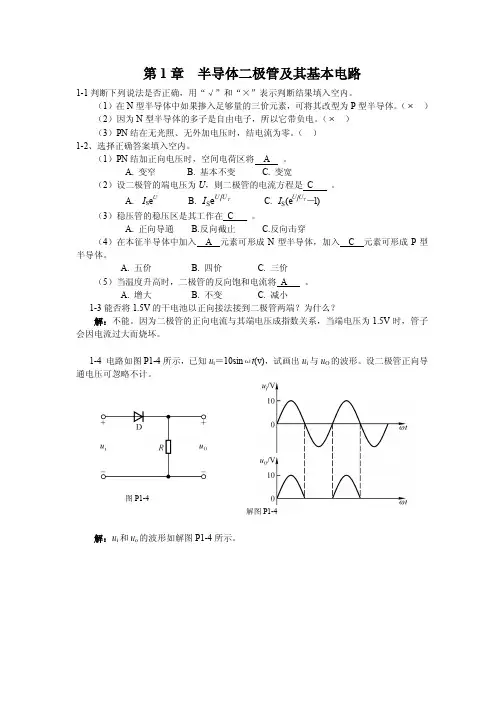

第一章1.1 在一本征硅中，掺入施主杂质，其浓度D N =⨯21410cm3-。

（1）求室温300K 时自由电子和空穴的热平衡浓度值，并说明半导体为P 型或N 型。

（2 若再掺入受主杂质，其浓度A N =⨯31410cm 3-，重复（1）。

（3）若D N =A N =1510cm 3-,，重复（1）。

（4）若D N =1610cm3-，A N =1410cm3-，重复（1）。

解：（1）已知本征硅室温时热平衡载流子浓度值i n =⨯5.11010 cm3-，施主杂质D N =⨯21410cm 3->> i n =⨯5.11010 cm 3-，所以可得多子自由浓度为0n ≈D N =⨯21410cm 3-少子空穴浓度0p =02n n i =⨯125.1610cm 3-该半导体为N 型。

（2）因为D A N N -=14101⨯cm 3->>i n ，所以多子空穴浓度0p ≈14101⨯cm 3-少子电子浓度0n =02p n i =⨯25.2610cm 3-该半导体为P 型。

（3）因为A N =D N ,所以0p = 0n = i n =⨯5.11010cm 3-该半导体为本征半导体。

（4）因为A D N N -=10-161014=99⨯1014（cm3-）>>i n ，所以，多子自由电子浓度0n =⨯991410 cm 3-空穴浓度0p =02n n i =142101099)105.1(⨯⨯=2.27⨯104（cm 3-）该导体为N 型。

1.3 二极管电路如图1.3所示。

已知直流电源电压为6V ，二极管直流管压降为0.7V 。

（1） 试求流过二极管的直流电流。

（2）二极管的直流电阻D R 和交流电阻D r 各为多少？解：（1）流过二极管的直流电流也就是图1.3的回路电流，即 D I =A 1007.06-=53mA (2) D R =AV310537.0-⨯=13.2Ω D r =D T I U =AV3310531026--⨯⨯=0.49Ω1.4二极管电路如题图1.4所示。

模拟电子线路一、单项选择题1、PN结加正向电压时，空间电荷区将（ A ）。

A．变窄B．不变C．变宽D．不确定2、在杂质半导体中，多数载流子的浓度主要取决于（ C ）。

A．温度B．掺杂工艺的类型C．杂质浓度D．晶体中的缺陷3、在掺杂半导体中，少子的浓度受（ A ）的影响很大。

A．温度B．掺杂工艺C．杂质浓度D．晶体缺陷4、N型半导体（ C ）。

A．带正电B．带负电C．呈中性D．不确定5、半导体二极管的重要特性之一是（ B ）。

A．温度稳定性B．单向导电性C．放大作用D．滤波特性6、实际二极管与理想二极管的区别之一是反向特性中存在（ B ）。

A．死区电压B．击穿电压C．门槛电压D．正向电流7、当温度升高时，二极管的反向饱和电流将（ C ）。

A．基本不变B．明显减小C．明显增加D．不确定变化8、二极管的伏安特性曲线的反向部分在环境温度升高时将（ D ）。

A．右移B．左移C．上移D．下移9、关于BJT的结构特点说法错误的是（ C ）。

A．基区很薄且掺杂浓度很低B．发射区的掺杂浓度远大于集电区掺杂浓度C．基区的掺杂浓度远大于集电区掺杂浓度D．集电区面积大于发射区面积10、某三极管各电极对地电位如图所示，由此可判断该三极管工作在（ C ）。

8V2.5VA．饱和状态B．截止状态C．放大状态D．击穿状态11、小信号模型分析法不适合用来求解（ A ）。

A ．静态工作点B ．电压增益C ．输入电阻D ．输出电阻12、利用微变等效电路可以计算晶体三极管放大电路的（ B ）。

A ．直流参数C ．静态工作点 B ．交流参数D ．交流和直流参数13、某单管放大器的输入信号波形为，而输出信号的波形为，则该放大器出现了（ C ）失真。

A ．交越B ．截止C ．饱和D ．阻塞性14、交流信号从b 、c 极之间输入，从e 、c 极之间输出，c 极为公共端的放大电路是（ D ）。

A ．共基极放大器B ．共模放大器C ．共射极放大器D ．共集电极放大器15、以下不是共集电极放大电路的是（ D ）。

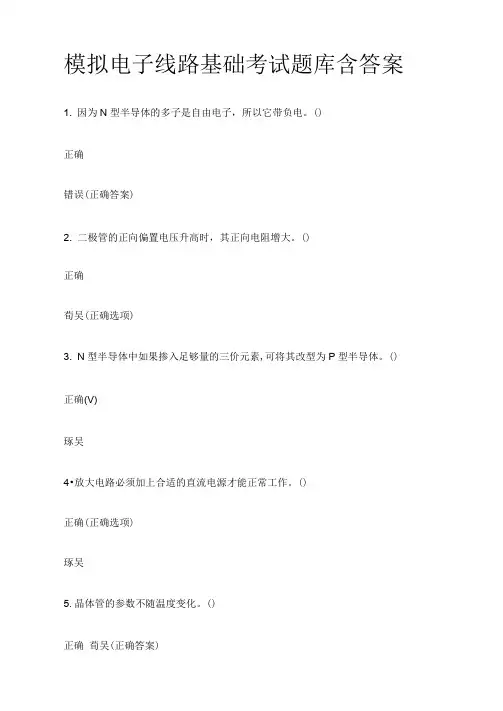

模拟电子线路基础考试题库含答案1.因为N型半导体的多子是自由电子，所以它带负电。

()正确错误(正确答案)2.二极管的正向偏置电压升高时，其正向电阻增大。

()正确荀吴(正确选项)3.N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。

() 正确(V)琢吴4•放大电路必须加上合适的直流电源才能正常工作。

()正确(正确选项)琢吴5.晶体管的参数不随温度变化。

()正确荀吴(正确答案)6•集成运放工作在非线性区的两个特点是虚短和虚断。

（）正确葡吴（正确选项）7•理想运放的共模抑制比为无穷大。

（）正确（正确答案）荀吴8•产生零点漂移的原因主要是晶体管参数受温度的影响。

（）正确（正确选项）琢吴9.运算放大电路中一般引入正反馈（）正确荀吴3）10电流负反馈既然稳定输出电流，那么必然稳定输出电压。

（）正确荀吴（正确答案）口.本征半导体遍度升高后,两种载流子浓度还是相等。

（）正确（V）琢吴12•参数理想对称的差分放大电路只能放大差模信号,不能放大共模信号。

（）正确（正确选项）荀吴13•放大电路必须加上合适的直流电源才能正常工作。

（）正确（正确选项）撕吴14•运放的输入失调电压UIO是两输入端电位之差。

（）正确葡吴3）15•放大电路采用复合管是为了增大放大倍数和输入电阻。

（）正确（正确答案）荀吴16.负反馈越深，电路的性能越稳定。

（）正确葡吴（正确答案）17•使输入量减小的反馈是负反馈，否则为正反馈。

（）正确荀吴（正确选项）18•利用两只NPN型管构成的复合管只能等效为NPN型管。

（）正确（正确选项）琢吴19•集成运放在开环情况下一定工作在非线性区。

（）正确（正确选项）琢吴20•零点漂移就是静态工作点的漂移。

（）正确（正确答案）荀吴21.本征半导体遍度升高后两种载流子浓度仍然相等。

（）正确（正确答案）23.场效应管的工作原理是输入电压控制输出电流。

（）正确（V）間天24.三极管放大电路共有两种组态，分别为共基组态和共射组态。

模拟电子线路智慧树知到期末考试答案章节题库2024年山东师范大学1.因为N型半导体的多子是自由电子，所以它带负电。

答案:错2.在半导体内部，只有电子是载流子( )答案:错3.答案:饱和失真，静态工作点选择太高4.差动放大电路是为了而设置的。

答案:克服零点漂移5.答案:对6.答案:错7.晶体三极管具有能量放大作用( )答案:对8.由于控制输入电流就能控制输出电流，因此常将BJT称为电流控制器件。

（）答案:对9.集成运算放大电路既可以双端输入，又可以单端输入。

（）答案:对10.多级放大电路比单级放大电路的通频带（）。

答案:窄11.晶体三极管的发射结正偏，集电结反偏时，则三极管所处的状态是（）答案:放大状态12.场效应管起放大作用时应工作在漏极特性的（）答案:饱和区13.二极管的阳极电位是20V，阴极电位是10V，则该二极管处于（）。

答案:正偏14.如果PN结反向电压的数值增大（小于击穿电压），则答案:阻当层变厚，反向电流基本不变15.答案:16.晶体三极管放大电路可实现电压或者电流的放。

答案:对17.双极型三极管同场效应管相比，输入电阻大，热稳定性好。

（）答案:错18.判断N沟道MOS管的夹断电压U＞0, P沟道MOS管的夹断电压U＜0. （）答案:错19.答案:对20.当三极管的两个PN结都正偏时，三极管处于饱和状态。

（）答案:对21.场效应管属于电压控制型器件，而双极型半导体三极管则可以认为是电流控制型器件。

（）答案:对22.高通滤波器的通频带是指电压的放大倍数不变的频率范围。

（）答案:错23.答案:对24.稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态答案:反偏25.二极管的反向电流越大说明二极管的质量越好答案:错26.凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。

答案:错27.在二极管特性的正向导通区，二极管相当于（）。

答案:接通的开关28.测得放大电路中某晶体管三个电极对地的电位分别为10V、5.3V和5V，则该三极管的类型为硅NPN型。

模拟电子线路理论知识考核一、选择题1、分压式共射放大电路中的反馈类型是（）。

[单选题] *A、是电流串联负反馈√B、是电流串联正反馈C、是电流并联负反馈D、不存在反馈2、功率放大器的主要作用是不失真地放大信号的（）。

[单选题] *A、电压B、电流C、频率D、功率√3、互补对称式功放电路为了克服（），应将静态工作点设置在甲乙类状态。

[单选题] *A、饱和失真B、截止失真C、交越失真√D、双向失真4、甲类功率放大电路结构简单，但最大的缺点是（A ）。

[单选题] *Ａ、效率低√Ｂ、有交越失真Ｃ、易产生自激D、波形失真严重5、甲乙类OTL电路中，功放管静态工作点设置在（），以克服交越失真。

[单选题] *A、放大区B、饱和区C、截止区D、微导通区√6、甲类功放的理想效率为（）[单选题] *A、75％B、50%√C、78.5%D、58.5%7、乙类推挽（互补对称）功率放大电路的理想最大效率为（）[单选题] *A、50.5%B、60.5%C、75.5%D、78.5%√8、能把交流电变成脉动直流电的是（）[单选题] *A、变压器B、整流电路√C、滤波电路D、稳压电路9、在单相桥式整流电路中，如果一只整流二极管内部断开，则（）[单选题] *A、引起电源短路B、输出电压为零C、输出电压减小√D、输出电压上升10、半导体三极管是一种（）。

[单选题] *A、电压控制电压的器件B、电压控制电流的器件C、电流控制电流的器件√D、电流控制电压的器件11、要获得+12V的稳定电压，集成稳压器的型号应选用（）。

[单选题] *A、CW117B、CW317C、CW7812√D、CW791212、晶体三极管处于截止状态的条件是（）。

[单选题] *A、发射结正偏，集电结反偏B、发射结正偏，集电结正偏C、发射结反偏，集电结正偏D、发射结反偏，集电结反偏√13、在三极管放大电路中，三极管最高电位的一端是（）。

[单选题] *A、NPN管的发射极B、PNP管的发射极√C、PNP管的集电极D、NPN管的基极14、某三极管的发射极电流IE =3.8mA，基极电流IB=40μA，则集电极电流IC为（）[单选题] *A、3.24mAB、4.2 mAC、3.40mAD、3.76mA√15、晶体三极管工作在饱和状态时，它的IC将（）。

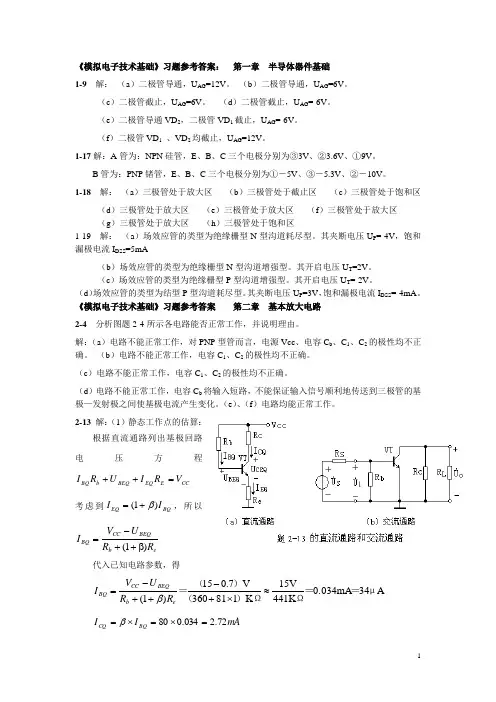

各章节部分习题答案第一章半导体器件【练一练1】1. 导体绝缘体2. N P3. 电子空穴4. 空穴电子5. 电子空穴6. 正负7. 单向导电导通截止【练一练2】1. 正向；反向；0.7V；0.2V2. 最大整流电流IF；最高反向工作电压UR3. 硅，锗；点接触型，面接触型；N；硅；整流4. 小；大5. R=U/I；也要改变【练一练3】1. 发射；基; 集电，ｅ；b; c2. 正向，反向3. 截止区；放大区；饱和区4. 集电结，发射结5. PNP；NPN；NPN；PNP6. 发射；集电；基；发射；集电7. I E=ＩB＋ＩC；直流电流放大系数； ；交流电流放大系数，β8. 基极；集电极；微弱；较大9. 反向；反向；零10. 正向；正向；零【习题1】一、选择题1.ａ2.ｃ３.ｂ４.ｃ 5.ｃ 6.C 7.b 8.ｂ 9.ｂ 10.a 11.c 12.c三、问答题14. 从晶体二极管的伏安特性曲线上看，导通电压低的为诸管，导通电压高的为硅管。

16. 晶体三极管电流放大作用的实质是用微弱的电流控制较大的电流。

晶体三极管具有电流放大作用必须给它的各级加上适当的电压，即：发射结正偏，集电结反偏。

18. 用万用表欧姆挡置“R×100Ω或R×1ｋΩ”处，将红、黑表笔对调分别接触二极管两端，表头将有两次指示。

若两次指示的阻值相差很大，阻值大的那次红笔所接为正极，黑笔所接为负极。

19. 因为在测量阻值时，为使测试棒和管脚接触良好，用两只手捏紧进行测量，相当于给所测元件并联一个人体电阻，所以测量值比较小，认为不合格，但用在设备上却工作正常。

20.（a）截止区（b）放大区 (c) 饱和区第二章放大电路【练一练1】1. 180o;放大器的倒相作用 2. 共发射极；共集电极；共基极 3. 发射极；基极；发射极；集电极；电流；电压 4. 隔直流作用；交流 5. 发射结；集电结6. 不能放大交流信号的电路为（a ）、（b ）、（c ）、（f ）能放大交流信号的电路为 （d ）、（e ） 【练一练2】1. 没有输入信号；估算；图解2. I BQ 、I CQ 和U CEQ3. 减小；增加4. 右移5. 陡6. 晶体管的特性曲线；放大电路的工作状态 【练一练3】1. 倒相；反相器2. 特性曲线；输入电阻；输出电阻3. 输入电阻；r be4. 输出电阻；r o5. LR '1；陡一些；R ’L =R C //R L 6. 大；小 7. 直流负载线的中心 8. 短【习题2】 一、选择题1. b2. a3. b4. c5. b6. c7. c 二、计算题8．I BQ =11 A ，I CQ =0.9mA ，U CEQ =4.2V ，A u = –61，r be =2640 ，r o =2k ； 9．I CQ =3mA ，U CEQ =6V ；10．r i =1668Ω，r o =2kΩ，A u = –72；第三章 含负反馈的放大电路【练一练1】1. B2.B3.A4.C5.C6.A ；B ；B ；B7. 图3.2-11所示电路中，通过R3和R7引入的是：直流电压并联负反馈； 通过R4引入的是：交、直流电流串联负反馈。

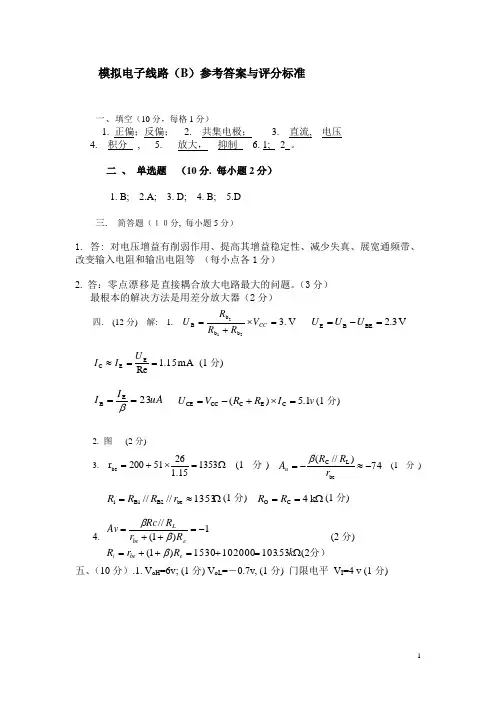

模拟电子线路（B ）参考答案与评分标准一、填空（10分，每格1分）1. 正偏；反偏；2. 共集电极；3. 直流, 电压4. 积分 ,5. 放大， 抑制6. 1; 2 。

二 、 单选题 （10分. 每小题2分）1. B;2.A;3. D;4. B;5.D三. 简答题（１０分, 每小题5分）1. 答: 对电压增益有削弱作用、提高其增益稳定性、减少失真、展宽通频带、改变输入电阻和输出电阻等 （每小点各1分）2. 答：零点漂移是直接耦合放大电路最大的问题。

（3分）最根本的解决方法是用差分放大器（2分）四. (12分) 解: 1. V .3212b b b B =⨯+=CC V R R R U V 3.2BE B E =-=U U UmA 15.1ReE E C ==≈U I I (1分) uA I I 23E B ==β v I R R V U 1.5)(C E C CC CE =⨯+-=(1分)2. 图 (2分)3. Ω=⨯+=135315.12651200r be (1分) 74)//(beL C -≈-=r R R A u β (1分) Ω≈=1353////be B2B1i r R R R (1分) Ω==k 4C O R R (1分) 4. 分）2(53.1031020001530)1(1)1(//Ω=+=++=-=++=k R r R R r R Rc Av e be i e be L βββ (2分)五、（10分）.1. V oH =6v; (1分) V oL =－0.7v, (1分) 门限电平 V I =4 v (1分)（3分）2.(4分)六、 (12分). 1. 电压－串联负反馈、(3分)2. 增大(2分)、宽(2分)3. 733R R R k f +=A uu =1/k f =1+R 7/R 3 =21 （5分)七.(12分) 解：1． A 1反向放大器(1分) , A 2过零比较器(1分)，A 3跟随器(1分) 2．A 1 A 3 线性区(2分) ， A 2非线性区(1分)3. u 01=－10v (2分)U 02=±１２v (2分)U 03= ± 6v 或±6.7v (2分)八.(12分)分）（分），2 mA 52.02(2 mA 04.10EE C2C1EE EEBE(on)EE ====--=I I I R V V I 分）（分）（分）（分）（2472///22.10227.1022535026)1(3001-=-=Ω==Ω==Ω=++=beL c vd c od be id c be r R R A k R R k r R I r ββ (6)分九、（12分）（4分）选R F1=100k, R F2=140kR 1=20K Ω（2分），R 3=25K Ω（2分），R 2=20K Ω（2分），R 4=140K Ω，（2分）R ’1=10K Ω，R ’2=15.6K Ω，九解：（1）最大输出功率和效率分别为%8.694πW 5.242)(CCCES CC L 2CES CC om ≈-⋅==-=V U V R U V P η（2）晶体管的最大功耗W4.622.02.0L2CC oM Tmax =⨯=≈R V P P （3）输出功率为P o m 时的输入电压有效值 V 9.92CESCC om i ≈-≈≈U V U U。
