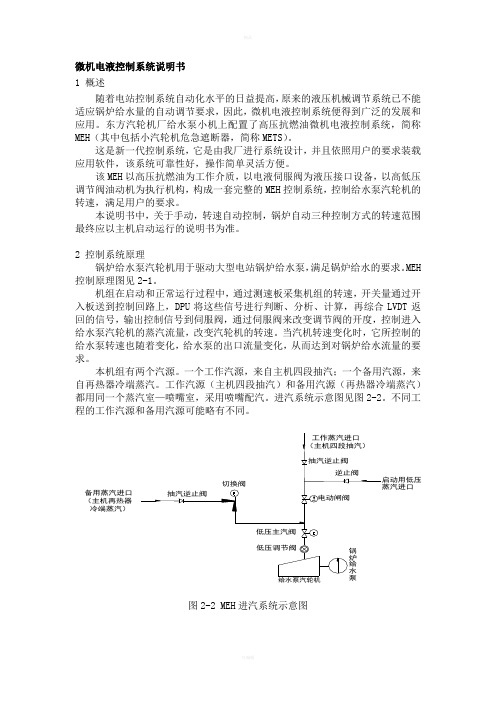

微机电液控制系统说明书1 概述随着电站控制系统自动化水平的日益提高，原来的液压机械调节系统已不能适应锅炉给水量的自动调节要求，因此，微机电液控制系统便得到广泛的发展和应用。
东方汽轮机厂给水泵小机上配置了高压抗燃油微机电液控制系统，简称MEH （其中包括小汽轮机危急遮断器，简称METS ）。
这是新一代控制系统，它是由我厂进行系统设计，并且依照用户的要求装载应用软件，该系统可靠性好，操作简单灵活方便。
该MEH 以高压抗燃油为工作介质，以电液伺服阀为液压接口设备，以高低压调节阀油动机为执行机构，构成一套完整的MEH 控制系统，控制给水泵汽轮机的转速，满足用户的要求。
本说明书中，关于手动，转速自动控制，锅炉自动三种控制方式的转速范围最终应以主机启动运行的说明书为准。
2 控制系统原理锅炉给水泵汽轮机用于驱动大型电站锅炉给水泵，满足锅炉给水的要求。
MEH 控制原理图见2-1。
机组在启动和正常运行过程中，通过测速板采集机组的转速，开关量通过开入板送到控制回路上，DPU 将这些信号进行判断、分析、计算，再综合LVDT 返回的信号，输出控制信号到伺服阀，通过伺服阀来改变调节阀的开度，控制进入给水泵汽轮机的蒸汽流量，改变汽轮机的转速。
当汽机转速变化时，它所控制的给水泵转速也随着变化，给水泵的出口流量变化，从而达到对锅炉给水流量的要求。
本机组有两个汽源。
一个工作汽源，来自主机四段抽汽；一个备用汽源，来自再热器冷端蒸汽。
工作汽源（主机四段抽汽）和备用汽源（再热器冷端蒸汽）都用同一个蒸汽室—喷嘴室，采用喷嘴配汽。
进汽系统示意图见图2-2。
不同工程的工作汽源和备用汽源可能略有不同。
冷端蒸汽）（主机再热器备用蒸汽进口图2-2 MEH 进汽系统示意图图2-1 MEH控制系统原理图本机组采用低压辅助汽源启动。
启动过程中，辅汽通过逆止阀、电动闸阀、低压主汽阀、低压调节阀进入给水泵汽轮机，此时抽汽逆止阀、切换阀均关闭。
随着大机负荷的上升，工作蒸汽参数也随之上升。
东能交流伺服驱动器基础技术手册
东能交流伺服驱动器基础技术手册
章节一、引言
本章节介绍东能交流伺服驱动器的概述和目的。
章节二、技术规格
本章节详细介绍东能交流伺服驱动器的技术规格，包括输入电压、输出功率、控制方式等。
章节三、硬件结构
本章节详细介绍东能交流伺服驱动器的硬件结构，包括主要组成部分和各个部分的功能。
章节四、驱动原理
本章节详细介绍东能交流伺服驱动器的驱动原理，包括控制信号、电机驱动方式等。
章节五、参数设置
本章节详细介绍东能交流伺服驱动器的参数设置方法，包括速度控制参数、位置控制参数等。
章节六、系统调试
本章节详细介绍东能交流伺服驱动器的系统调试方法，包括调
试工具的使用和参数调整方法。
章节七、故障排除
本章节详细介绍东能交流伺服驱动器的常见故障排除方法，包
括故障代码解读和故障现象分析。
章节八、应用案例
本章节一些典型的应用案例，包括机械臂控制、自动化生产线
等领域。
章节九、附件
本文档涉及的附件包括东能交流伺服驱动器的技术手册、驱动
器连接图等。
章节十、法律名词及注释
本章节列出本文档涉及到的法律名词及其相应的注释，以便读
者理解。
注：
1、本文档为东能公司编写的技术手册，仅用于学习和参考之用，未经许可禁止复制和传播。
2、本文档中的技术规格和参数仅供参考，实际使用中请根据具体情况进行调整。
3、如有任何疑问或建议，请联系东能公司技术支持部门。
伺服驱动器使⽤说明书MMT-直流伺服驱动器使⽤⼿册济南科亚电⼦科技有限公司直流伺服驱动器使⽤说明书⼀、概述：该伺服驱动器采⽤全⽅位保护设计，具有⾼效率传动性能：控制精度⾼、线形度好、运⾏平稳、可靠、响应时间快、采⽤全隔离⽅式控制等特点，尤其在低转速运⾏下有较⾼的扭矩及良好的性能，在某些场合下和交流⽆刷伺服相⽐更能显⽰其优异的特性，并⼴泛应⽤于各种传动机械设备上。
⼆、产品特征：◇PWM控制H桥驱动◇四象限⼯作模式◇全隔离⽅式设计◇线形度好、控制精度⾼◇零点漂移极⼩◇转速闭环反馈电压等级可选◇标准信号接⼝输⼊0--±10V◇开关量换向功能◇零信号时马达锁定功能◇上/下限位保护功能◇使能控制功能◇上/下限速度设定◇输出电流设定功能◇具有过压、过流、过温、输出短路、马达过温、反馈异常等保护及报警功能三、主要技术参数◇控制电源电压AC：110系列：AC ：110V±10%220系列：AC ：220V±10%◇主电源电压AC：110系列：AC 40----110V220系列：AC50---- 220V◇输出电压DC：110系列：0—130V或其它电压可设定220系列：0—230V或其它电压可设定◇额定输出电流：DC 5A（最⼤输出电流10A）DC 10A（最⼤输出电流15A）DC 20A（最⼤输出电流25A）◇控制精度：0.1%◇输⼊给定信号：0—±10V◇测速反馈电压：7V/1000R 9.5V/1000R13.5V/1000R 20V/1000R可经由PC板内插⽚选定并可接受其它规格订制四、安装环境要求：◇环境温度：-5oC ~ +50oC◇环境湿度：相对湿度≤80RH。
（⽆结露）◇避免有腐蚀⽓体及可燃性⽓体环境下使⽤◇避免有粉尘、可导电粉沫较多的场合◇避免⽔、油及其他液体进⼊驱动器内部◇避免震动或撞击的场合使⽤◇避免通风不良的场合使⽤五、电源输⼊说明该驱动系统分两路电源输⼊：即U1、V1为主电源输⼊，U2、V2为控制电表1注：1、驱动器的主电源（即U1 V1）独⽴供电时，若电源开路时，驱动器会报警（⾯板上的T.F灯亮）待故障排出后，驱动器⾃动回复正常。

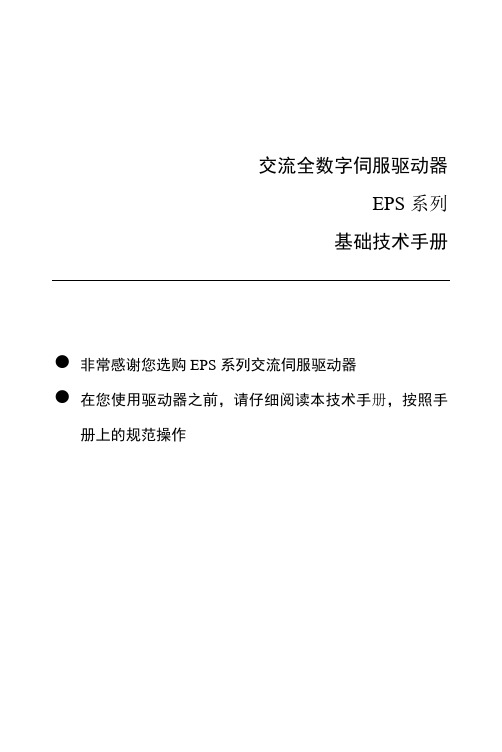

交流全数字伺服驱动器EPS系列基础技术手册●非常感谢您选购EPS系列交流伺服驱动器●在您使用驱动器之前，请仔细阅读本技术手册，按照手册上的规范操作·安全注意事项·（使用前请仔细阅读）在产品的安装、运行、维护和检查前请仔细阅读本技术手册，在熟悉了有关设备的知识、安全信息和全部注意事项后再使用本产品。
