滑动变阻器的作用之粗调和微调

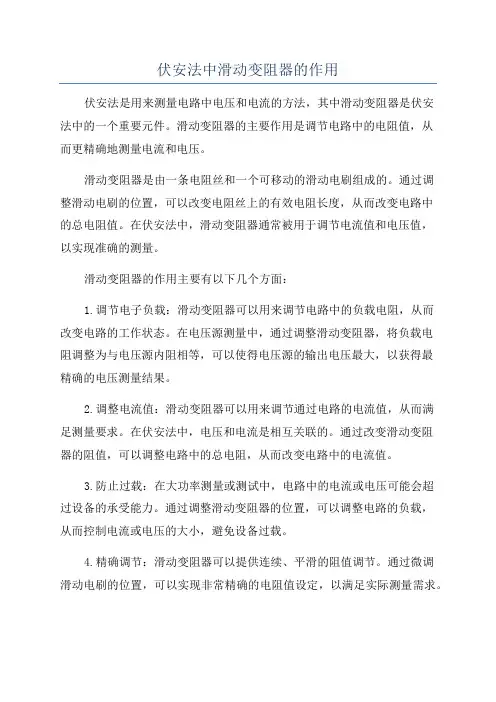

伏安法中滑动变阻器的作用伏安法是用来测量电路中电压和电流的方法，其中滑动变阻器是伏安法中的一个重要元件。

滑动变阻器的主要作用是调节电路中的电阻值，从而更精确地测量电流和电压。

滑动变阻器是由一条电阻丝和一个可移动的滑动电刷组成的。

通过调整滑动电刷的位置，可以改变电阻丝上的有效电阻长度，从而改变电路中的总电阻值。

在伏安法中，滑动变阻器通常被用于调节电流值和电压值，以实现准确的测量。

滑动变阻器的作用主要有以下几个方面：1.调节电子负载：滑动变阻器可以用来调节电路中的负载电阻，从而改变电路的工作状态。

在电压源测量中，通过调整滑动变阻器，将负载电阻调整为与电压源内阻相等，可以使得电压源的输出电压最大，以获得最精确的电压测量结果。

2.调整电流值：滑动变阻器可以用来调节通过电路的电流值，从而满足测量要求。

在伏安法中，电压和电流是相互关联的。

通过改变滑动变阻器的阻值，可以调整电路中的总电阻，从而改变电路中的电流值。

3.防止过载：在大功率测量或测试中，电路中的电流或电压可能会超过设备的承受能力。

通过调整滑动变阻器的位置，可以调整电路的负载，从而控制电流或电压的大小，避免设备过载。

4.精确调节：滑动变阻器可以提供连续、平滑的阻值调节。

通过微调滑动电刷的位置，可以实现非常精确的电阻值设定，以满足实际测量需求。

总的来说，滑动变阻器在伏安法中扮演着非常重要的角色。

它可以通过调节电阻值来控制电路的负载、电流和电压，从而实现准确的电流和电压测量。

滑动变阻器的连续、平滑和精确调节特性，使其成为伏安法中不可替代的元件之一。

什么是滑动变阻器它在电路中的作用是什么滑动变阻器是一种电子元件，通常由一条可导电材料制成，例如碳，铁，铜或其他合金材料。

它具有两个电极，同时还有一个滑动接点，可以在电阻条上滑动。

滑动变阻器在电路中扮演着重要的作用，下面我将详细介绍其功能和应用。

一、滑动变阻器的作用滑动变阻器用来控制电路中的电阻值。

通过滑动接点在电阻条上的位置调整，我们可以改变电路中的电阻值，从而实现对电流、电压和功率的控制。

滑动变阻器常用于电子设备和电路中，具有以下几个主要的作用：1. 调节器件电阻：根据需要，我们可以通过移动滑动接点来改变电路中的电阻值。

这对于调节电路的性能和功能非常重要，例如调节音量、明暗度、速度等。

2. 分压器：滑动变阻器可以被用作分压器，将输入电压分成不同的部分输出。

通过改变滑动接点的位置，我们可以选择所需的输出电压，以满足特定的电路要求。

3. 电位器：滑动变阻器可以用作电位器，用于调整电路中的电位。

通过移动滑动接点，我们可以改变电位的大小，从而实现电路的稳定性和平衡性。

4. 控制电流：滑动变阻器可以调整电路中的电流值。

通过改变电阻值，我们可以控制电流的大小，使其符合特定要求。

这在电子设备和电路中非常常见，例如调光灯和电机控制。

二、滑动变阻器的应用滑动变阻器广泛应用于各种电子设备和电路中，以满足不同的需求。

下面是一些常见的应用领域：1. 声音控制：滑动变阻器可用作音量控制器，通常用于调节音响系统、电视等设备的音量大小。

通过移动滑动接点，我们可以改变电路的电阻值，从而控制音量的大小。

2. 光控电路：滑动变阻器也可以用于光控电路，例如调光灯。

通过滑动接点的位置调整电路中的电阻值，可以实现对光照强度的调节，从而控制灯光的明暗度。

3. 电机控制：滑动变阻器常用于电机控制电路中，通过控制电路中的电阻值来控制电机的转速和运行状态。

这在工业控制和机械领域中非常常见。

4. 电子仪器：滑动变阻器也广泛应用于各种电子仪器和测量设备中。

滑动变阻器在不同实验中的作用初中物理电学实验中离不开滑动变阻器，其工作原理是通过改变连入电路中电阻线的长度，来改变电路中的电阻，从而改变了电路中的电流。

滑动变阻器在电路中的作用却不尽相同，初中阶段的物理实验中滑动变阻器的基本作用是保护电路和改变电路中的电流和电压。

在不同的实验中，实验目的不同，其具体的作用也不相同，但保护电路一项在所有的电路中都有所体现，我们用几个具体的实例来分析一下它在不同实验中的其他作用：一、研究电流与电压的关系实验，如图1所示。

研究电流与电压的关系，需控制电阻不变，用定值电阻来完成。

当滑动变阻器的滑片移动时，改变了电路中的总电阻，从而改变了定值电阻两端的电压和通过它的电流。

可以进行多次测量，找到对应的电流值和电压值，分析并得出它们之间存在的关系：电阻一定时，通过导体的电流与导体两端的电压成正比。

滑动变阻器在这里的作用是改变电路中的电流和电压来寻找规律。

二、研究电流与电阻的关系实验，如图2所示。

研究电流与电阻的关系实验，是在电压一定的情况下，改变定值电阻的阻值来进行实验测量。

实验中准备几个阻值不同的定值电阻，先把定值电阻R1接入电路中，移动滑动变阻器的滑片到适当的位置，测出通过定值电阻R1的电流与R1两端的电压值；再换R1为R2，此时定值电阻两端的电压要发生改变，调滑动变阻器的滑片P使电压表的示数与第一次的示数相同，测出此时的电流值；以此方法分别测出通过不同阻值的定值电阻的电流。

分析比较不同电阻对应的不同电流，得出普遍规律，即电压一定时，通过导体的电流与导体的电阻成反比。

滑动变阻器在这个实验的的作用是控制定值电阻两端的电压保持不变。

三、伏安法测定值电阻的阻值。

如图1用电压表和电流表测未知电阻的阻值。

此实验中移动滑动变阻器的滑片改变电阻两端的电压和通过它的电流，可以多次测量，计算出多组电阻值，再取平均值，以减小实验误差。

四、伏安法测小灯泡的阻值，如图3所示。

小灯泡的电阻值与定值电阻的阻值不同，其电阻值受温度的影响较大。

第24课变阻器分层练习一、选择题1．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动，变阻器的滑片P向左移动到左某位置时，小车开始向左运动。

则下列变阻器接入电路的方式正确的为（）A．a接e、d接f B．a接e、b接f C．c接e、d接f D．c接e、b接f【答案】A【解析】根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥，当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法一上一下可知，a接e、d接f。

故A符合题意，BCD不符合题意。

故选A。

2．如图是一种电风扇中用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快【答案】D【解析】AB．若将a、c接入电路中，等于是把电阻丝全部接入电路中，旋转旋钮无法改变其阻值，故无法改变风扇速度，故AB错误；C．若将a、b接入电路中，顺时针转动旋钮时，接入的电阻丝长度变大，阻值变大，电路中电流变小，风扇风速减慢，故C错误；D．若将b、c接入电路中，顺时针转动旋钮时，接入的电阻丝长度变小，阻值变小，电路中电流变大，风扇风速加快，故D正确。

故选D。

3．如图所示的电路中，电源电压保持不变。

闭合开关S后，滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表A2测量的是通过R1的电流B．电流表A2的示数变小，电压表V的示数不变C．电流表A1的示数变小，电压表V的示数变大D．电压表V与电流表A2的示数之比保持不变【答案】B【解析】ABC．如图电阻R1、R2并联,电流表A1测滑动变阻器的电流，电流表A2测干路电流，电压表测电源电压；因电源电压不变，所以电压表的示数不变；滑动变阻器的滑片P向右移动过程中，滑动变阻器接入电路的电阻变大，由欧姆定律UIR可知，通过滑动变阻器的电流变小，即电流表A1的示数变小；因为并联电路两端电压不变，而定值电阻R的阻值不变，所以根据欧姆定律可知通过R的电流不变；又因为并联电路干路电流等于各支路电流之和，所以干路中的电流变小，即电流表A2的示数变小，故AC错误，B正确；D．电压表测量的是电源电压，电源电压不变，故电压表V示数不变，电流表A2的示数变小，电压表V与电流表A2的示数之比变大，故D错误。
