中考一模整理之电学综合题
（海淀）32．如图24所示，电源两端的电压U 保持不变。

闭合开关S 1、S 2，电流表示
数为2A 。

闭合开关S 1，断开开关S 2，电流表示数为1.5A 。

已知电阻R 1=10Ω，求：
（1）电源两端的电压U 。

（2）闭合开关S 1、S 2，10s 内电流通过电阻R 2产生的热量Q 。

（西城）33．如图25所示，电源两端电压为4V 且保持不变。

当开关S 1闭合、S 2断开时，电阻R 1消耗的电功率P 1为2 W ；当开关S 1、S 2都闭合时，电流表的示数为0.75 A 。

求：电阻R 2的阻值。

（东城）33．如图20所示的电路，电源电压不变，R 1=30Ω，R 2=15Ω。

闭合开关S ，电流表的示数为0.2A ，求： （1）电源电压； （2）通过干路的电流I ； （3）10s 内该电路消耗的电能。

图24 R 2
S
2
图19
（朝阳）32．如图22所示的电路，电阻R2的阻值是30Ω。

当开关S闭合时，电
流表A1的示数是0.6A，电流表A的示数是1.0A。

求：（1）电阻R1的阻值；
（2）通电30秒钟，电流通过电阻R2所做的电功W2。

（丰台）31．如图26所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为50Ω。

闭合开关S，电阻R2两端的电压为10V。

求：（1）电阻R1两端的电压；
（2）电阻R2消耗的电功率。

（石景山）32．如图21所示，电源两端的电压不变。

电阻R1 = 20Ω，电阻R2 = 5Ω，当只闭合开关S 时，电流表的示数为0.3A。

求：
（1）电源两端的电压U；
（2）当开关S、S1都闭合时，电阻R2消耗的功率P2。

图22 图26
（房山）33．图26甲、乙为小兰家电饭锅及其简化电路，其中R 1和R 2均为电热丝，S 1为自动控制开关，
可实现智能化地控制食物在不同时间段的温度。

图26丙为用该电饭锅焖熟一锅米饭后并保温时，功率随时间变化的图像。

已知高温档的功率为660W ，保温档的功率是110W 。

求： （1）保温时的电流；
（2）焖熟一锅米饭应缴纳的电费。

（每度电按0.5元计算）
（大兴）33．在如图30所示的电路中，电源电压为3V 且保持不变，R 1为阻值10Ω的定值电阻。

闭合开关
后，电压表的示数为2V 。

求： （1）通过电阻R 1的电流； （2）电阻R 2的阻值。

（密云）33．如图所示，电源两端电压为3V 并保持不变，电阻R 1的阻值为4Ω。

当开关S 闭合时，电压表
示数为1V 。

求： （1）电阻R 2的阻值； （2）电阻R 2消耗的电功率P 2。

图26
乙
丙
P P
甲
R R
第
33题图
（门头沟）38.如图25所示，电阻R 1的阻值为8Ω。

当开关S 闭合时，电压表示数为2V,电流表示数为
0.5A 。

求： （1）电源电压；
（2）电阻R 2消耗的电功率P 2。

（平谷）34．如图22所示电路，电源电压为12V 且保持不变，R 1的阻值为10Ω。

当开关S 闭合时，电压表示数为4V 。

求：（1）通过R 1的电流；（2）R 2的阻值
（顺义）32．如图22所示的电路，电阻R 2的阻值是10Ω。

当开关S 闭合时，电流表A 1的示数是0.4A ，电
流表A
的示数是1.0A 。

求： （1）电源电压U ； （2）电阻R 1的阻值； （3）电阻R 2消耗的电功率。

图22
图25
R
（通州）36.如图24所示的电路中，电源电压为6V 且保持不变，电阻R 1的阻值为10Ω，电阻R 2的阻值为2Ω。

求：
（1）只闭合S 1时，电流表的示数I 。

（2）同时闭合S 1和S 2时，电阻R 1消耗的电功率P 1。

（怀柔）37．如图23所示，电源两端电压U 保持不变，
电阻R 1的阻值为3Ω，电阻R 2的阻值为9Ω。

当开关S 闭合时，电压表示数为1.5V 。

求：（1）电流表的示数I ； （2）电源两端的电压U 。

（延庆）32．如图28所示，电源两端电压为12V 并保持不变，电阻R 1的阻值为8Ω，当开关S 闭合时，电
流表示数为0.5A 。

求： （1）电阻R 2的阻值 （2）电阻R 1消耗的功率
（燕山）36．如图 27 所示，电源两端电压为 12V 并保持不变，电阻 R 1 的阻值为 8Ω。

当开关 S 闭合时，电压表示数为 4V 。

求：（1）电阻 R 2 的阻值； （2）电阻 R 1 消耗的电功率 P 1。

R 2
R 1 图28
A
S
图23
（海淀）32．示例：
（1）当开关S 1、S 2闭合时，等效电路如答图2所示； 当开关S 1闭合，S 2断开时，等效电路如答图3所示。

电源两端的电压U =U 1=I 1R 1=1.5A ×10Ω=15V
（1分）
（2）通过R 2的电流I 2=I- I 1=2A -1.5A=0.5A （1分）
10s 内电流通过R 2产生的热量Q =W =UI 2t =15V×0.5A×10=75J （1分）
（西城）33. 解：当开关S 1、S 2都闭合时，R 1、R 2并联，R 1正常工作。

（1）0.5A 4V
2W 1
1===
U P I ……………………1分 （2）A 0.25=A 0.5－A 50.7=－=12I I I ……………………1分 （3）Ω===16A
25.0V 422I U R ……………………1分
（东城）33．示例：
（1）V 630A 2.011=Ω⨯==R I U （1分） （2）A 4.015V
622=Ω
==
R U I A 6.021=+=I I I （1分）
（3）J 3610s 0.6A V 6=⨯⨯==UIt W （1分）
（朝阳）32．解：（1）I 2= I —I 1=1.0A —0.6A=0.4A
U 1=U 2= I 2R 2=0.4A ×30Ω=12V （1分） R 1= U 1/ I 1=12V/0.6A=20Ω （1分） （2）W 2= U 2 I 2t =12V ×0.4A ×30s=144J 其他解法正确均给分 （1分） （丰台）
10.2A
R =2210V I =⨯（石景山）
答图3
R 1
I 答图2
I R 2
有 （2）N 200s m
203w 1203=⨯==.V P F 物 （1分）
（3）%F
G 75N
2003N
450n W W =⨯=
=
=η总
有 （1分）
（大兴）33．（1）通过R 1的电流I =
=
=0.2A （1分）
（2）R 2两端的电压U 2=U -U 1 =3V-2V =1V （1分）
R 2的电阻R 2===5Ω （1分）
（密云）33．解：当开关S 闭合时，等效电路如答图2所示 （1）U 1=U –U 2=3V – 1V=2V I=U 1/R 1=2V/4Ω=0.5A R 2= U 2/I=1V/0.5A=2Ω （2）P 2=U 2I =1V ×0.5A=0.5W
（门头沟）41. （1）U =6V （2）P 2=1W （平谷）34.（1）0.8A （2）5Ω
（顺义）32．解：（1）根据电流表A 1的示数是I 1=0.4A ，电流表A 的示数是I =1.0A 可知通过R 2的电流 I 2= I –I 1=1.0A –0.4A=0.6A
电源电压U = I 2 R 2=0.6A ×10Ω=6V-----------------1分 （2）电阻R 1的阻值 Ω==510.4A
6V
=1
1I U R -----------------1分
（3）电阻R 2消耗的电功率 P = 22I R 2=(0.6A)2
×10Ω=3.6W----------------1分
（通州）36．（1）R ＝R 1＋R 2＝10Ω＋2Ω＝12Ω
（1分）
R 1 R 2 答图2
6V 0.5A 12U I R =
==Ω
（1分）
（2）同时闭合S 1和S 2时， R 2被短路，只有R 1接入电路
22(6V) 3.6W 10U P R ===Ω
1（1分）
（1分）
（怀柔）37. （1）
（2）U 2=IR 2=0.5A×9Ω=4.5V U =U 1+ U 2=1.5V+4.5V=6V
（延庆）32.（1）R 2=16Ω （2）P 1=2W （燕山）。

合集下载

中考物理电学综合计算题汇总含答案

中考物理电学综合计算题汇总含答案

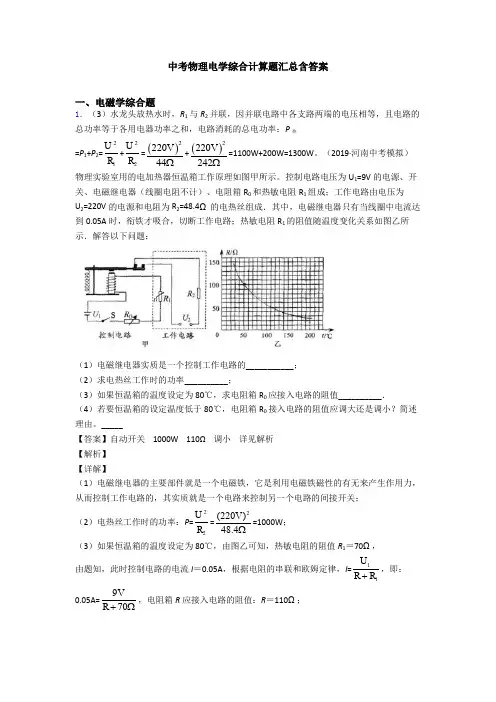

中考物理电学综合计算题汇总含答案一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
