大型风电球铁件轮毂的铸造及检验技术

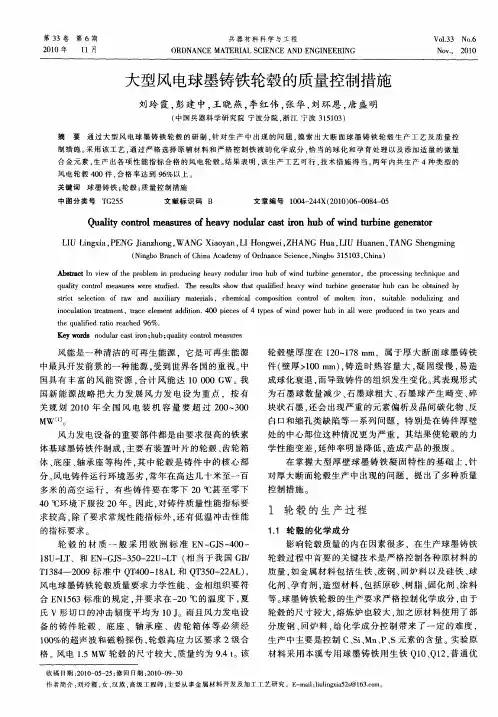

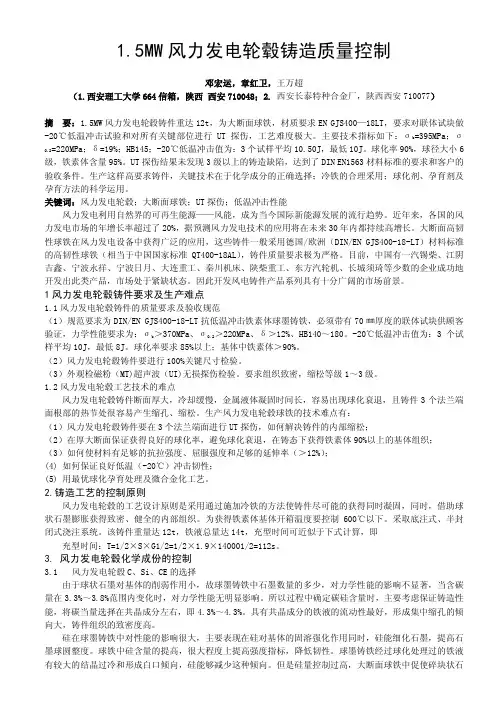

1.5MW风力发电轮毂铸造质量控制邓宏运，章红卫，王万超（1.西安理工大学664信箱，陕西西安710048；2.西安长泰特种合金厂，陕西西安710077）摘要：1.5MW风力发电轮毂铸件重达12t，为大断面球铁，材质要求EN GJS400—18LT，要求对联体试块做-20℃低温冲击试验和对所有关键部位进行UT探伤，工艺难度极大。

主要技术指标如下：σb=395MPa；σ0.2=220MPa；δ=19%；HB145；-20℃低温冲击值为：3个试样平均10.50J，最低10J。

球化率90%，球径大小6级，铁素体含量95%。

UT探伤结果未发现3级以上的铸造缺陷，达到了DIN EN1563材料标准的要求和客户的验收条件。

生产这样高要求铸件，关键技术在于化学成分的正确选择；冷铁的合理采用；球化剂、孕育剂及孕育方法的科学运用。

关键词：风力发电轮毂；大断面球铁；UT探伤；低温冲击性能风力发电利用自然界的可再生能源——风能，成为当今国际新能源发展的流行趋势。

近年来，各国的风力发电市场的年增长率超过了20%，据预测风力发电技术的应用将在未来30年内都持续高增长。

大断面高韧性球铁在风力发电设备中获得广泛的应用，这些铸件一般采用德国/欧洲（DIN/EN GJS400-18-LT）材料标准的高韧性球铁（相当于中国国家标准QT400-18AL），铸件质量要求极为严格。

目前，中国有一汽锡柴、江阴吉鑫、宁波永祥、宁波日月、大连重工、秦川机床、陕柴重工、东方汽轮机、长城须琦等少数的企业成功地开发出此类产品，市场处于紧缺状态。

因此开发风电铸件产品系列具有十分广阔的市场前景。

1风力发电轮毂铸件要求及生产难点1.1风力发电轮毂铸件的质量要求及验收规范（1）规范要求为DIN/EN GJS400-18-LT抗低温冲击铁素体球墨铸铁，必须带有70㎜厚度的联体试块供顾客验证，力学性能要求为：σb＞370MPa、σ0.2＞220MPa、δ＞12%、HB140～180。

风电轮毂铸造工艺以风电轮毂铸造工艺为标题，我们将介绍风电轮毂的铸造工艺流程和相关技术要点。

一、风电轮毂的概述风电轮毂是风力发电机组的重要组成部分，承载着风力叶片的转动力和静载荷。

轮毂通常由铸铁或钢材料制成，需具备足够的强度和耐久性来应对复杂的工作环境和高速旋转。

1. 模具制备：根据轮毂的设计图纸，制作轮毂的铸造模具。

模具应具备高精度、高强度和耐高温的特性，以确保铸件的尺寸和形状精确度。

2. 熔炼金属：选择合适的铸造材料，一般为球墨铸铁或钢材料。

按照设计要求，将合金原料加入炉中进行熔炼，控制好炉温和化学成分的均匀性。

3. 铸造注浆：将熔融金属倒入模具中，通过注浆系统使金属充满整个模腔。

注浆过程应控制注浆速度、温度和压力等参数，以避免气孔和缺陷的产生。

4. 冷却固化：待金属冷却后，进行固化和凝固。

固化过程中，要控制好冷却速度和温度梯度，以保证铸件的组织均匀性和内部应力的释放。

5. 脱模清理：待铸件完全冷却后，进行脱模清理。

清理过程中，需要将模具与铸件分离，并清除铸件表面的砂壳和氧化皮等杂质。

6. 精加工和热处理：对铸件进行精加工，如修磨、钻孔等，以满足轮毂的精度和表面质量要求。

同时，根据设计要求，进行热处理，如回火、正火等，以提高铸件的强度和硬度。

7. 检验和测试：对铸件进行各项性能和质量指标的检验和测试。

如尺寸测量、力学性能测试、无损检测等，确保铸件符合设计要求和使用要求。

8. 表面处理和涂装：对轮毂进行表面处理和涂装，以提高防腐蚀性能和美观度。

常见的表面处理方法包括喷砂、镀锌等，涂装可选择合适的涂料进行。

9. 组装和调试：将轮毂与叶片、轴承等部件进行组装，并进行调试和测试。

确保轮毂与其他部件的配合良好，运转正常。

三、风电轮毂铸造工艺的技术要点1. 材料选择：根据风电轮毂的工作环境和载荷要求，选择合适的铸造材料。

一般情况下，球墨铸铁是常用的选择，具有良好的强度和耐磨性。

2. 模具设计：模具应具备高精度和高强度的特性，以确保铸件的尺寸和形状精确度。
