关于美国MTS位移传感器工作原理及产品的6特点美国MTS位移传感器又称为线性传感器，把位移转换为电量的传感器。

位移传感器是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器。

美国MTS位移传感器工作原理1、电位器式位移传感器原理电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。

普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。

但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。

电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。

阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。

通常在电位器上通以电源电压，以把电阻变化转换为电压输出。

线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。

如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。

因此在电位器的制作中应尽量减小每匝的电阻值。

电位器式传感器的另一个主要缺点是易磨损。

它的优点是：结构简单，输出信号大，使用方便，价格低廉。

2、磁致伸缩位移传感器原理它主要是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。

由于在之前的文章中，皮卡中国小编已经为大家介绍了磁致伸缩位移传感器原理，在这里就不做赘述了。

常见MTS位移传感器特点1、绕位移传感器它是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。

绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。

主要用作分压器、变阻器、仪器中调零和工作点等。

2、导电塑料位移传感器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。

第2章电阻式传感器电阻式传感器的基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路和装置显示或记录被测量值的变化。

按其工作原理可分为电位器式、应变式和固态压阻式传感器三种。

2.1电位器式传感器电位器是一种人们熟知的机电元件，广泛用于各种电气和电子设备中。

在仪表与传感器中，它主要是作为一种把机械位移输入转换为与它成一定函数关系的电阻或电压输出的传感元件来使用的。

利用电位器作为传感元件可制成各种电位器式传感器，用以测定线位移或角位移，以及一切可能转换为位移的其他被测物理量参数，如压力、加速度等。

此外，在伺服式仪表中，它还可用作反馈元件及解算元件，制成各种伺服式仪表。

电位器的优点是结构简单、尺寸小、重量轻、输出特性精度高(可达0.1%或更高)且稳定性好，可以实现线性及任意函数特性；受环境因素(温度、湿度、电磁干涉、放射性)影响较小；输出信号较大，一般不需放大。

因此，它是最早获得工业应用的传感器之一。

伹它也存在一些缺点，主要是存在摩擦和磨损。

由于有摩擦，因而要求敏感元件有较大的输出功率，否则会降低传感器的精度，又由于有滑动触点及磨损，则使电位器的可靠性和寿命受到影响。

另外线绕电位器分辨力较低也是一个主要缺点。

目前电位器围绕着减小或消除摩擦、提高使用寿命和可靠性、提高精度和分辨力等而不断得到发展。

目前电位器虽然在不少应用场合已被更可靠的无接触式的传感元件所代替，但其某些独特的性能仍然不能被完全取代，在同类传感元件中仍然占有一定的地位。

电位器的种类极其繁多。

按其结构形式不同，可分为绕线式、薄膜式、光电式、磁敏式等。

在绕线电位器中，又可分为单圈式和多圈式两种。

按其特性曲线不同，还可分为线性电位器和非线性(函数)电位器两种。

如图2-1所示为常用电位器式传感器。

图2-1 电位器传感器2.1.1线性电位器1. 电位器的理想特性、灵敏度图 2-2所示为电位器式位移传感器原理图。

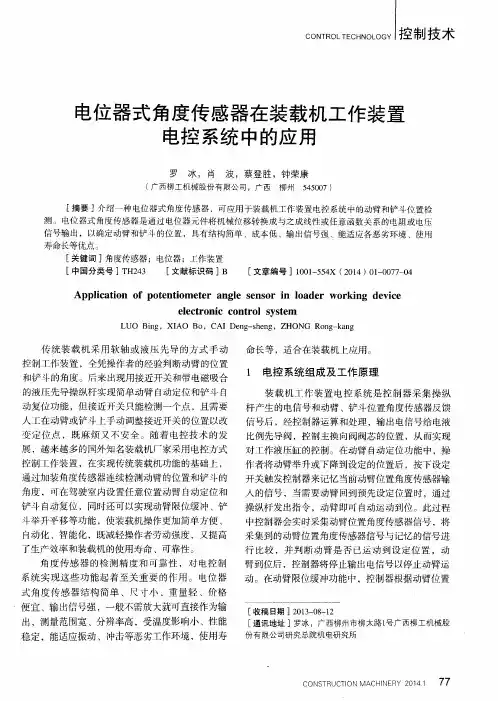

如果把它作为变阻器使用，且假定全长为max x 的电位器其总电阻为max R ，电阻沿长度的分布是均匀的，则当滑臂由A 向B 移动x 后，A 到滑臂间的阻值为max max x xR R x =若把它作为分压器使用，且假定加在电位器A 、B 之间的电压为max U ，则输出电压为max max x xU U x =图2-3所示为电位器式角度传感器。

传感器技术期末考试试卷(A)一、名词解释（每题4分，共20分）1. 传感器：（传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的另一种量的测量装置）（能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成）2. 电位器式传感器：（是一种将机械位移转换成电信号的机电转换元件，，又可做分压器用的测量装置）3. 电容式传感器：（将被测量（如压力、尺寸等）的变化转换成电容量变化的一种传感器）4. 霍尔传感器：（是利用霍尔元件的霍尔效应制作的半导体磁敏传感器）5. 测量：（是将被测量与同性质的标准量通过专门的技术和设备进行比较，获得被测量对比该标准量的倍数，从而在量值上给出被测量的大小和符号）二、填空题（每空1分，共20分）1. 电感式传感器是利用被测量的变化引起线圈自感或互感系数的变化，从而导致线圈电感量改变这一物理现象来实现信号测量的装置。

2.压电式传感器元件是力敏元件，它能测量最终能变换为力的那些物理量是：应力、压力、加速度等。

3.压电陶瓷是人工制造的多晶体，由无数细微的电畴组成。

4.测定温度传感器通常是用热电偶、热电阻及热敏电阻三种。

5. 电涡流式传感器是根据电涡流效应制成的。

6.在光线作用下，半导体的电导率增加的现象称为光电效应。

7.功能型光纤传感器分为：相位调制型传感器、光强调制型传感器和偏振态调制型传感器三种类型。

8.直接测量的方法通常有三种方法，即：偏差法、零位法和微差法。

9. 电位器式传感器是一种将机械位移转换成电信号的机电转换元件，又可做分压器用的测量装置三、简答题（每题10分，共30分）1. 按传感器的工作原理分类有哪些？（1）电学式传感器；（2）磁学式传感器；（3）光电式传感器；（4）电势型传感器；（5）电荷式传感器；（6）半导体传感器；（7）谐振式传感器；（8）电化学式传感器等。

2. 应变片有哪几部分组成？其核心部分是什么？电阻应变片的构造一般由敏感栅、基片、覆盖层和引线等部分组成。

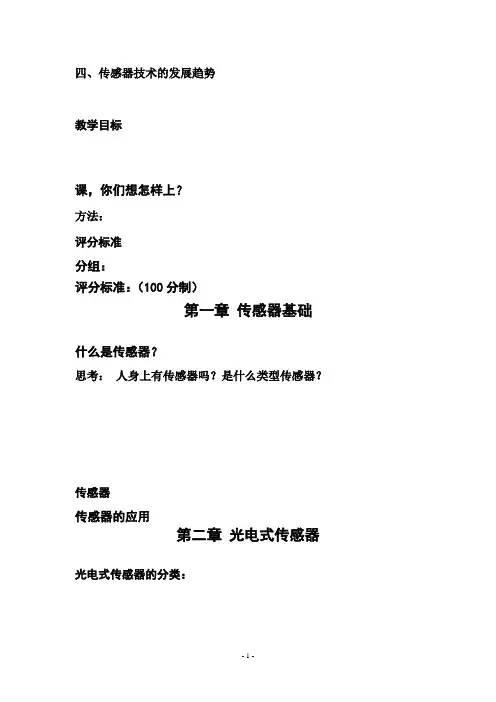

四、传感器技术的发展趋势教学目标课，你们想怎样上？方法：评分标准分组：评分标准：（100分制）第一章传感器基础什么是传感器？思考：人身上有传感器吗？是什么类型传感器？传感器传感器的应用第二章光电式传感器光电式传感器的分类：一、预习问题储料仓二、问题解答概念题1、什么是外光电效应、光电管？光电效应光子能量光子能量吸收光子能量外光电效应使电子逸出物体表面光电管：光电阴极光电阳极光电子光电流光照强度光阴极的灵敏度电阻上的电压一定函数关系2、什么是光电倍增管？若干个倍增极逐级轰击次级发射倍增极106～108倍于紫外/可见/近红外光光度计，旋光仪、糖度计，发光分光光度计等3、什么是内光电效应、光敏电阻？电阻率阻值电流内光电效应开关式光电信号电阻率低阻态阻值亮电流原值呈高阻态4、光电二极管、光电三极管的结构？光电特性？反向反向偏置反向电阻光电流与阳极电压U AUminI∮U AU AUzI∮UAI∮UQ。

5、请举光源本身是被测物的光电传感器应用实例。

直接照射某些物理参数6、请举被测物吸收光通量的光电传感器应用实例。

光通量光电元件吸收量1—恒流源 2—半导体激光器 3—半反半透镜 4—反射镜5—被测水样6、9—光电池7、10—电流/电压转换器8—标准水样恒定红外光部分红外光减弱阀值判断电路7、请列举被测物体反射光通量的光电传感器应用实例。

反射反射光通量性质、状态和与光源之间的距离8、请举被测物遮挡光通量的光电传感器应用实例。

光通量减弱尺寸或位置正确位置零遮光面积方向及大小9、什么是光电开关？分别用图片介绍对射式、镜反射式、漫反射式、槽式、光纤式光电开关的用法。

靠近和通过强弱变化电流的变化电隔离的(即电缘绝)“通”与“断”10、什么是计量光栅？莫尔条纹的工作原理？应用举例？等节距刻线结构原理简单、计量精度高和分辨力强11、什么是光纤传感器？其在检测温度、加速度方面怎么应用？光纤自身直接接收长度、折射率、直径振幅（强度）、相位、波长和偏振方向被动式无需光源光强信号电信号考光束与测量光束光程差干涉效应电信号12、什么是红外线传感器？有什么应用？绝对零度热效应温度升高其他物理量自身的温度电信号光—热—电1、如图设计一套检测机构，检测输送带上往前输送的电路板的摆放位置是否正确。

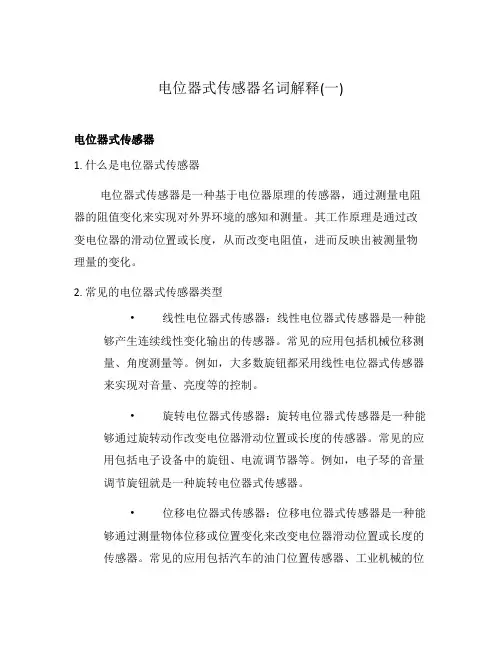

电位器式传感器名词解释(一)电位器式传感器1. 什么是电位器式传感器电位器式传感器是一种基于电位器原理的传感器，通过测量电阻器的阻值变化来实现对外界环境的感知和测量。

其工作原理是通过改变电位器的滑动位置或长度，从而改变电阻值，进而反映出被测量物理量的变化。

2. 常见的电位器式传感器类型•线性电位器式传感器：线性电位器式传感器是一种能够产生连续线性变化输出的传感器。

常见的应用包括机械位移测量、角度测量等。

例如，大多数旋钮都采用线性电位器式传感器来实现对音量、亮度等的控制。

•旋转电位器式传感器：旋转电位器式传感器是一种能够通过旋转动作改变电位器滑动位置或长度的传感器。

常见的应用包括电子设备中的旋钮、电流调节器等。

例如，电子琴的音量调节旋钮就是一种旋转电位器式传感器。

•位移电位器式传感器：位移电位器式传感器是一种能够通过测量物体位移或位置变化来改变电位器滑动位置或长度的传感器。

常见的应用包括汽车的油门位置传感器、工业机械的位置控制等。

例如，汽车上的油门踏板会通过位移电位器式传感器来将踏板位置转换为汽车的加速度。

3. 电位器式传感器的优势和局限性•优势：–简单可靠：电位器式传感器结构简单，工作原理清晰，可靠性高。

–高精度：电位器式传感器可以实现较高的测量精度。

–低成本：与其他类型的传感器相比，电位器式传感器具有较低的成本。

•局限性：–有限的寿命：电位器式传感器因为滑动摩擦等原因，会存在一定的寿命限制。

–分辨率有限：电位器式传感器的分辨率相对于其他类型的传感器可能较低。

–受环境干扰：电位器式传感器容易受到环境因素的影响，例如温度、湿度等。

4. 总结电位器式传感器是一种基于电位器原理的传感器，常见的类型包括线性电位器式传感器、旋转电位器式传感器和位移电位器式传感器。

它具有简单可靠、高精度和低成本的优势，但也存在寿命有限、分辨率有限和受环境干扰等局限性。

在不同的应用场景下，可以根据需求选择适合的电位器式传感器类型。
