3.1 变阻器式传感器

电阻式传感器的原理和应用一、引言电阻式传感器是一种常用的传感器，根据电阻值的变化来检测并测量环境中的物理量。

它可以通过改变电流、电压或物体的位置来改变电阻值，并将这些变化转化为电信号进行测量和控制。

电阻式传感器广泛应用于工业自动化、汽车、电子设备、医疗仪器等领域，本文将介绍电阻式传感器的原理和应用。

二、电阻式传感器的原理电阻式传感器的原理是基于电阻值的变化来测量物理量。

常见的电阻式传感器包括拉压型传感器、温度传感器、位移传感器等。

2.1 拉压型传感器拉压型传感器是通过改变物体所受力大小来改变电阻值。

当物体受到外力作用时，传感器内部的电阻值会随之变化。

利用这种原理，可以测量物体所受的力大小。

拉压型传感器广泛应用于重力感应、压力测量、体重测量等方面。

2.2 温度传感器温度传感器是通过改变物体的温度来改变电阻值。

常见的温度传感器包括热敏电阻、热电偶等。

温度传感器可以根据电阻值的变化来测量物体的温度。

在汽车、电子设备、气象等领域都有广泛的应用。

2.3 位移传感器位移传感器是通过改变物体的位置来改变电阻值。

常见的位移传感器包括线性变阻器、电位器、差分电容传感器等。

位移传感器可以根据电阻值的变化来测量物体的位置，广泛应用于机械控制、自动化等领域。

三、电阻式传感器的应用电阻式传感器具有广泛的应用领域，以下列举了几个常见的应用场景：•工业自动化：电阻式传感器可以用于测量压力、温度、流量等工业参数，实现工业过程的自动化控制。

•汽车行业：电阻式传感器在汽车中的应用十分广泛，用于测量水温、油位、气压等参数，保证汽车的安全运行。

•智能家居：电阻式传感器可以应用于智能家居系统中，通过测量温湿度、烟雾等参数，实现家居设备的智能控制。

•医疗仪器：电阻式传感器在医疗仪器中的应用主要体现在体温计、血压计、心电仪等设备中，实现对人体健康状况的监测和测量。

•环境监测：电阻式传感器可以用于环境监测领域，例如测量大气压力、土壤湿度等参数，用于气象、农业等研究。

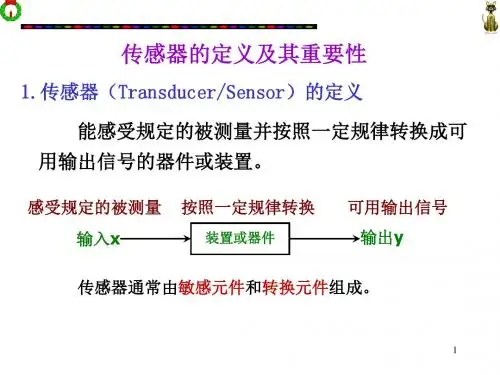

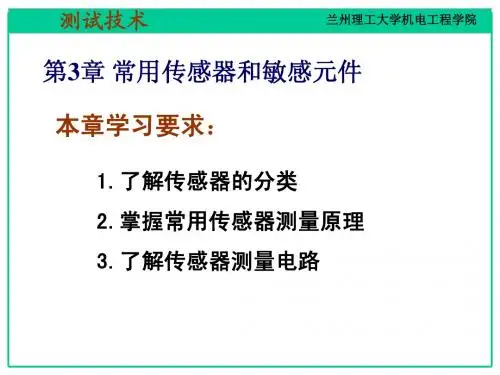

第三章常用的传感器§3.1传感器的分类一、传感器的定义通俗的讲，传感器就是将被测信息转换成某种信号的器件。

也就是将被测物理量转换成于之相对应的、容易检测、传输或处理的信号的装置，称之为传感器。

传感器通常直接作用于被测量。

传感器是对信号进行感受与传送的装置，它是测试装置的输入环节，因此传感器的性能直接影响着整个测试装置的工作可靠性。

近来，随着测量、控制及信息技术的发展，传感器作为这个领域内的一个重要构成因素，被视为90年代的重要技术之一受到了普遍的重视。

深入研究传感器的原理和应用，研制新型传感器，对于社会生产、科学技术和日常生活中的自动测量和自动控制的发展，以及在科学技术领域里实现现代化都有重要意义。

二、传感器的组成传感器一般由敏感元件、传感元件和测量电路三个主要部分组成，有时还加上辅助电源。

通常可用图表示如下：图4-1 传感器的组成由于其用途的不同或是结构原理的不同，其繁简程度相差很大。

因此，传感器的组成将依不同情况而有差异。

敏感元件——传感器的核心，它直接感受被测量（一般为非电量）并转换成信号形成，即输出与被测量成确定关系的其它量的元件，如膜片、热电偶，波纹管等。

传感元件——又称变换器，是传感器的重要组成部分。

传感元件可以直接感受被测量（一般为非电量）而输出与被测量成确定关系的电量。

如热电偶和热敏电阻等。

传感元件也可以不只感受被测量，而只是感受与被测两或确定关系的其它非电量；如应变式压力传感器的电阻片，并不直接感受压力，只是感受与被测压力成确定关系的应变，然后输出电量，在多数情况下，使用的就是这种传感元件。

测量电路——能把传感元件输出的电信号转换为便于显示、记录、控制和处理的有用电信号的电路。

测量电路视传感元件的类型而定。

三、传感器的分类在生产和科研中应用的传感器种类很多，一种被测量有时可以用集中传感器来测量，用一种传感器往往可以测量多种物理量。

为了对传感器有一个概括的认识，对传感器进行研究是很必要的。

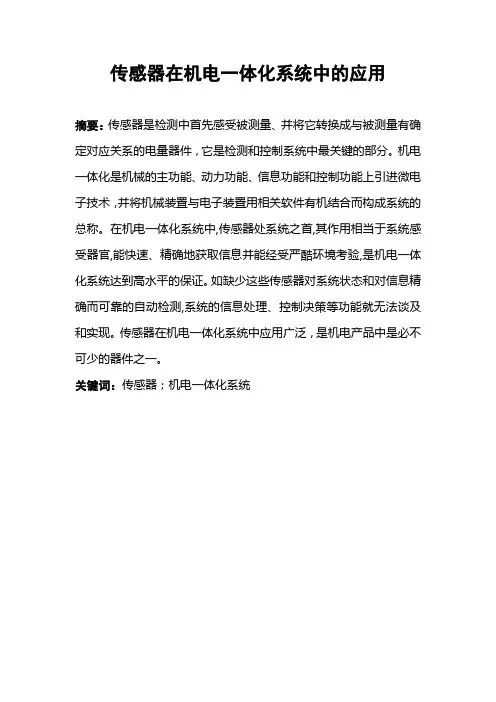

传感器在机电一体化系统中的应用摘要：传感器是检测中首先感受被测量、并将它转换成与被测量有确定对应关系的电量器件，它是检测和控制系统中最关键的部分。

机电一体化是机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

在机电一体化系统中,传感器处系统之首,其作用相当于系统感受器官,能快速、精确地获取信息并能经受严酷环境考验,是机电一体化系统达到高水平的保证。

如缺少这些传感器对系统状态和对信息精确而可靠的自动检测,系统的信息处理、控制决策等功能就无法谈及和实现。

传感器在机电一体化系统中应用广泛，是机电产品中是必不可少的器件之一。

关键词：传感器；机电一体化系统前言在机电一体化系统中,传感器的作用相当于系统的感觉器官, 即从待测对象那里获取能反映待测对象特征和状态的信号。

检测传感技术的内容，一是研究如何将各种物理量（如位置、位移、速度、加速度、力、温度、压力、流量、成分等等）转换成与之成比例的电量；二是研究对转换的电信号的加工处理，如放大、补偿、标度变换等等。

机电一体化系统要求，检测传感装置能快速、精确、可靠地获取信息，并价格低廉。

但是，目前检测传感技术的发展还难以满足控制系统的要求。

不少机电一体化系统不能达到满意的效果，或无法达到设计要求的关键原因，在于没有合适的传感器。

因此检测传感技术是机电一体化系统中的关键技术。

1 传感器在机电一体化系统中的作用及地位在机电一体化系统中，传感器处系统之首，其作用相当于系统感受器官，能快速、精确地获取信息并能经受严酷环境考验，是机电一体化系统达到高水平的保证。

如缺少这些传感器对系统状态和对信息精确而可靠的自动检测，系统的信息处理、控制决策等功能就无法谈及和实现。

传感器是左右机电一体化系统（或产品）发展的重要技术之一，广泛应用于各种自动化产品之中。

1.1 机器人用传感器工业机器人之所以能够准确操作，是因为它能够通过各种传感器来准确感知自身、操作对象及作业环境的状态，包括：其自身状态信息的获取通过内部传感器（位置、位移、速度、加速度等）来完成，操作对象与外部环境的感知通过外部传感器来实现，这个过程非常重要，足以为机器人控制提供反馈信息。

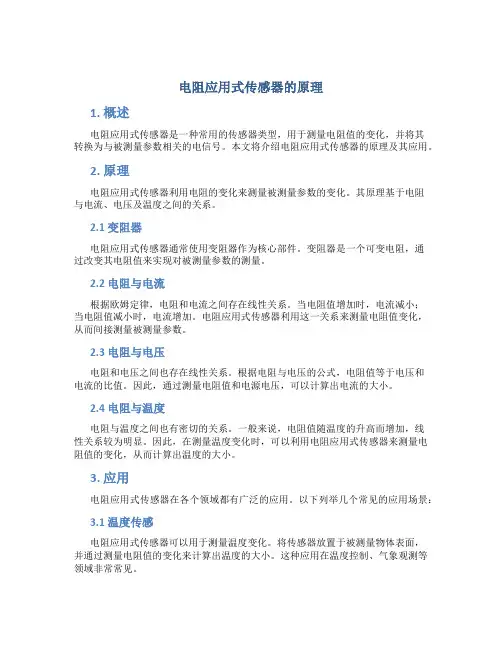

电阻应用式传感器的原理1. 概述电阻应用式传感器是一种常用的传感器类型，用于测量电阻值的变化，并将其转换为与被测量参数相关的电信号。

本文将介绍电阻应用式传感器的原理及其应用。

2. 原理电阻应用式传感器利用电阻的变化来测量被测量参数的变化。

其原理基于电阻与电流、电压及温度之间的关系。

2.1 变阻器电阻应用式传感器通常使用变阻器作为核心部件。

变阻器是一个可变电阻，通过改变其电阻值来实现对被测量参数的测量。

2.2 电阻与电流根据欧姆定律，电阻和电流之间存在线性关系。

当电阻值增加时，电流减小；当电阻值减小时，电流增加。

电阻应用式传感器利用这一关系来测量电阻值变化，从而间接测量被测量参数。

2.3 电阻与电压电阻和电压之间也存在线性关系。

根据电阻与电压的公式，电阻值等于电压和电流的比值。

因此，通过测量电阻值和电源电压，可以计算出电流的大小。

2.4 电阻与温度电阻与温度之间也有密切的关系。

一般来说，电阻值随温度的升高而增加，线性关系较为明显。

因此，在测量温度变化时，可以利用电阻应用式传感器来测量电阻值的变化，从而计算出温度的大小。

3. 应用电阻应用式传感器在各个领域都有广泛的应用。

以下列举几个常见的应用场景：3.1 温度传感电阻应用式传感器可以用于测量温度变化。

将传感器放置于被测量物体表面，并通过测量电阻值的变化来计算出温度的大小。

这种应用在温度控制、气象观测等领域非常常见。

3.2 压力传感电阻应用式传感器也可以用于测量压力变化。

通过将传感器安装在被测量物体上，并通过测量电阻值的变化来计算出压力的大小。

这种应用在压力控制、工业自动化等领域中广泛使用。

3.3 液位传感电阻应用式传感器还可以用于测量液位变化。

通过将传感器安装在液体容器中的不同位置，并通过测量电阻值的变化来计算出液位的高度。

这种应用在液位监测、液体处理等领域中非常常见。

3.4 气体浓度传感电阻应用式传感器还可以用于测量气体浓度变化。

通过将传感器置于气体中，并通过测量电阻值的变化来计算气体浓度的大小。

常见压力传感器原理汇总压力传感器是一种用于测量压力的设备，常用于工业、汽车、医疗等领域。

以下是常见的压力传感器原理：1.电阻式压力传感器：电阻式压力传感器基于电阻的变化来测量压力。

传感器内部包含一个变阻器，当受力传到传感器上时，变阻器的阻值也发生变化。

通过测量阻值的变化，可以得出压力的数值。

该原理适用于低压力测量。

2.谐振式压力传感器：谐振式压力传感器基于谐振频率的变化来测量压力。

传感器内部包含一个谐振器，当受力传到传感器上时，谐振频率会发生变化。

通过测量频率的变化，可以得出压力的数值。

该原理适用于高压力测量。

3.容积式压力传感器：容积式压力传感器基于压力对容积的影响来测量压力。

传感器内部包含一个可以变化容积的压力腔体，当受力传到传感器上时，压力腔体的容积会发生变化。

通过测量容积的变化，可以得出压力的数值。

该原理适用于中压力测量。

4.气隙传感器：气隙传感器基于压力对气隙大小的影响来测量压力。

传感器内部包含一个气隙，当受力传到传感器上时，气隙大小会发生变化。

通过测量气隙的变化，可以得出压力的数值。

该原理适用于高精度压力测量。

5.晶体管式压力传感器：晶体管式压力传感器基于晶体管的电流变化来测量压力。

传感器内部包含一个晶体管，当受力传到传感器上时，晶体管的电流会发生变化。

通过测量电流的变化，可以得出压力的数值。

该原理适用于高精度压力测量。

6. piëzoresistive压力传感器：piëzoresistive压力传感器基于半导体材料的电阻变化来测量压力。

传感器内部包含一个或多个piëzoresistive材料，当受力传到传感器上时，材料的电阻会发生变化。

通过测量电阻的变化，可以得出压力的数值。

该原理适用于高精度压力测量，尤其在微小压力范围内更具优势。

以上是常见的压力传感器原理。

不同的传感器原理适用于不同的压力范围和精度要求。

选择合适的压力传感器原理是确保测量准确性和稳定性的关键。

电阻式传感器工作原理电阻式传感器是一种常见的传感器类型，它通过测量电阻值的变化来获取所需的物理量信息。

它的工作原理基于电阻的变化与被测量物理量之间的关系，通过测量电阻的变化来间接地获得被测量物理量的数值。

在电阻式传感器中，基本的工作原理是通过改变电阻器的电阻值来实现测量。

电阻器是由电阻材料制成的，当外界物理量作用于电阻器时，电阻器的电阻值会发生变化。

这种变化可以通过测量电阻器两端的电压或电流来获取。

通常，电阻式传感器的基本结构是将电阻器与测量环境相连接，通过改变电阻器的电阻值来实现物理量的测量。

例如，一个温度传感器可以使用电阻材料来制作电阻器。

当环境温度发生变化时，电阻材料的电阻值也会发生相应的变化。

通过测量电阻器的电阻值，我们可以间接地获得环境温度的数值。

电阻式传感器的工作原理可以通过一个简单的电路来理解。

假设我们将一个电阻器与一个电压源和一个电流表相连接。

当电压源施加在电阻器上时，电流通过电阻器，电流表会测量到通过电阻器的电流值。

当电阻器的电阻值发生变化时，电流值也会相应地发生变化。

通过测量电流表的读数，我们可以推断出电阻器的电阻值发生了变化，进而得到被测量物理量的数值。

电阻式传感器具有许多优点，如结构简单、制造成本低、工作可靠等。

它们可以应用于多种不同的领域，例如温度测量、压力测量、湿度测量等。

此外，电阻式传感器的响应速度较快，精度较高，可以满足许多实际应用的需求。

然而，电阻式传感器也存在一些局限性。

首先，电阻式传感器的灵敏度受限于电阻材料的特性。

其次，电阻式传感器的测量范围受限于电阻器的电阻范围。

此外，电阻式传感器对温度、湿度等环境因素的影响较大，需要进行相应的校准和补偿。

总结起来，电阻式传感器是一种常见的传感器类型，通过测量电阻的变化来间接地获取被测量物理量的数值。

它的工作原理基于电阻的变化与被测量物理量之间的关系。

电阻式传感器具有结构简单、制造成本低、工作可靠等优点，可以广泛应用于各个领域。

电阻式传感器工作原理电阻式传感器是一种常见的传感器类型，它利用电阻的变化来检测和测量物理量。

其工作原理可以简单描述为：当物理量发生变化时，电阻值也会发生相应的变化，通过测量电阻值的变化，我们可以获得物理量的信息。

电阻是电流通过时所遇到的阻碍，它是由导体的几何形状、材料和长度等因素决定的。

一般来说，电阻与导体的截面积成反比，与导体的长度成正比。

当物理量发生变化时，导体的几何形状、材料和长度等因素都可能发生改变，从而导致电阻值的变化。

以温度传感器为例，温度的变化会引起导体材料的热膨胀或收缩，进而改变导体的几何形状和长度。

在这种情况下，电阻值也会发生变化，从而可以通过测量电阻值的变化来获得温度的信息。

其他类型的电阻式传感器，如湿度传感器、压力传感器等，也是利用相应物理量对导体的影响来改变电阻值。

为了测量电阻值的变化，我们需要将电阻式传感器连接到一个称为电桥的电路中。

电桥是由四个电阻组成的，其中一个是电阻式传感器。

当电阻式传感器的电阻值发生变化时，电桥中的电流分布也会发生变化，进而导致电桥的输出电压发生变化。

通过测量电桥的输出电压，我们可以间接地获得电阻式传感器的电阻值变化，从而得到物理量的信息。

需要注意的是，电阻式传感器的工作原理是基于电阻值的变化，因此在测量过程中，我们需要保证电阻式传感器与测量电路的稳定性。

一方面，传感器本身的稳定性对测量结果具有重要影响，因此传感器的制造质量和选用合适的材料十分重要。

另一方面，测量电路的稳定性也是至关重要的，我们需要选择合适的电桥电路来保证测量的准确性和可靠性。

总结一下，电阻式传感器利用电阻值的变化来检测和测量物理量。

其工作原理是通过测量电阻值的变化来获得物理量的信息。

为了实现测量，我们需要将电阻式传感器连接到电桥电路中，并保证传感器与测量电路的稳定性。

通过合理选择传感器材料和制造工艺，以及设计合适的电桥电路，我们可以实现对各种物理量的准确测量，并应用于各种领域，如温度测量、湿度测量、压力测量等。
