电力电子技术课后习题重点(第五章~第七章)

电力电子技术知到章节测试答案智慧树2023年最新潍坊科技学院第一章测试1.电力变换通常可分为（）。

参考答案:交流变直流;直流变交流;直流变直流;交流变交流2.电力电子系统的组成（）。

参考答案:控制电路;主电路;驱动电路;检测电路3.电力电子技术的基础是（）。

参考答案:电力电子器件的制造技术4.电力电子技术所变换的电力，功率可以大到数百兆瓦甚至吉瓦。

（）参考答案:对5.信息电子技术主要用于信息处理，电力电子技术则主要用于电力变换。

（）参考答案:对6.电子技术包括信息电子技术和电力电子技术。

（）参考答案:对7.电力电子学和电力学的主要关系是电力电子技术广泛应用于电气工程中。

（）参考答案:对8.电力电子装置被广泛应用于（）。

参考答案:静止无功补偿;电力机车牵引;交直流电力传动;高压直流输电9.电力电子技术是弱电控制强电的技术。

（）参考答案:对10.用于电力变换的电子技术在晶闸管出现以后才实现。

（）参考答案:错第二章测试1.晶闸管电流的波形系数定义为（）。

参考答案:2.晶闸管的伏安特性是指（）。

参考答案:阳极电压与阳极电流的关系3.为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）。

参考答案:抗饱和电路4.过快的晶闸管阳极du/dt会使误导通。

（）对5.选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以1.5-2。

（）参考答案:对6.取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的（）。

参考答案:额定电压7.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。

（）参考答案:对8.晶闸管是硅晶体闸流管的简称，常用的封装结构有（）。

参考答案:平板形;螺栓形9.在螺栓式晶闸管上有螺栓的一端是阳极。

（）对10.晶闸管的断态不重复峰值电压UDSM与转折电压UBO在数值大小上应为UDSM大于UBO。

（）参考答案:错第三章测试1.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为（）。

模块五中频感应加热电源的安装与维护习题答案例5-1在晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？解：R、C回路的作用是：吸收晶闸管瞬间过电压，限制电流上升率，动态均压作用。

R的作用为：使L、C形成阻尼振荡，不会产生振荡过电压，减小晶闸管的开通电流上升率，降低开通损耗。

例5-2 三相半波可控整流电路，如果三只晶闸管共用一套触发电路，如图5－1所示，每隔120°同时给三只晶闸管送出脉冲，电路能否正常工作？此时电路带电阻性负载时的移相范围是多少？图5－1 例5－2图解：能工作。

因为虽然三个晶闸管同时加触发脉冲，只有阳极电压最高相所接的晶闸管导通，其余两个晶闸管受反压阻断。

但是，移相范围只有120°，达不到150°移相范围要求。

例5－3三相半波可控整流电路带电阻性负载时，如果触发脉冲出现在自然换相点之前15°处，试分析当触发脉冲宽度分别为10°和20°时电路能否正常工作？并画出输出电压波形。

解：当触发脉冲宽度分别为10°，如图5－2所示，当触发脉冲u g1触发U相晶闸管，则U相晶闸管导通。

当u g2触发V相晶闸管时，这时U相电压高于V相电压，所以V相晶闸管不导通，U相晶闸管继续导通。

过了自然换相点后，尽管V相电压高于U相电压，但V相晶闸管的触发脉冲已消失，所以V相晶闸管仍不导通。

U相晶闸管导通到过零点关断。

这样下去，接着导通的是W相晶闸管。

由此可以看出，由于晶闸管间隔导通而出现了输出波形相序混乱现象，这是不允许的。

图5－2 例5－3波形当触发脉冲宽度分别为10°时，输出波形和α=0º时波形一样。

例5－4图5－3为三相全控桥整流电路，试分析在控制角α=60º时发生如下故障的输出电压U d的波形。

（1）熔断器1FU熔断。

（2）熔断器2FU熔断。

（3）熔断器2FU、3FU熔断。

解：（1）熔断器1FU熔断时输出电压波形如图5－3b所示，凡与U相有关的线电压均不导通。

电力电子技术知识点《电力电子技术》课程知识点分布（供学生平时课程学习、复习用，●为重点）第一章绪论1.电力电子技术：信息电子技术----信息处理，包括：模拟电子技术、数字电子技术电力电子技术----电力的变换与控制2. ●电力电子技术是实现电能转换和控制，能进行电压电流的变换、频率的变换及相数的变换。

第二章电力电子器件1.电力电子器件分类：不可控器件：电力二极管可控器件：全控器件----门极可关断晶闸管GTO→电力晶体管GTR→场效应管电力PMOSFET→绝缘栅双极晶体管IGBT→及其他器件☆半控器件----晶闸管●阳极A阴极K 门极G2.晶闸管1）●导通：当晶闸管承受正向电压时，仅在门极有触电电流的情况晶闸管才能开通。

●关断：外加电压和外电路作用是流过晶闸管的电流降到接近于零●导通条件：晶闸管承受正向阳极电压，并在门极施加触发电流●维持导通条件：阳极电流大于维持电流当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。

当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才会开通。

当晶闸管导通，门极失去作用。

●主要参数：额定电压、额定电流的计算，元件选择第三章●整流电路1.电路分类：单相----单相半波可控整流电路单相整流电路、桥式（全控、半控）、单相全波可控整流电路单相桥式（全控、半控）整流电路三相----半波、●桥式（●全控、半控）2.负载：电阻、电感、●电感+电阻、电容、●反电势3.电路结构不同、负载不同→●输出波形不同→●电压计算公式不同→→单相电路1.●变压器的作用：变压、隔离、抑制高次谐波（三相、原副边→星/三角形接法）2.●不同负载下，整流输出电压波形特点1）电阻→电压、电流波形相同2）电感→电压电流不相同、电流不连续，存在续流问题3）反电势→停止导电角3.●二极管的续流作用1）防止整流输出电压下降2）防止失控4.●保持电流连续→●串续流电抗器，●计算公式5.电压、电流波形绘制，电压、电流参数计算公式→→三相电路1.共阴极接法、共阳极接法2.触发角ā的确定3.宽脉冲、双窄脉冲4.●电压、电流波形绘制→●电压、电流参数计算公式5.变压器漏抗对整流电流的影响→●换相重叠角产生原因→计算方法6.整流电路的谐波和功率因数→→●逆变电路1.●逆变条件→●电路极性→●逆变波形2.●逆变失败原因→器件→触发电路→交流电源→换向裕量3.●防止逆变失败的措施4.●最小逆变角的确定→→触发电路1.●触发电路组成2.工作原理3.触发电路定相第四章逆变电路1.●逆变电路分类：把直流变成交流电称为逆变，当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变2.●换流方式分类：器件（利用全控型器件的自关断能力进行换流称为器件换流）→电网（由电网提供换流电压称为电网换流，不是用于没有交流电网的无源逆变电路）→负载（有负载提供换流电压称为负载换流）→强迫（设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反压电流的换流方式叫强迫换流，强迫换流通常利用附加电容上所储存的能量来实现，因此也叫电容换流）3.电压型逆变电路：单相、三相4.电流型逆变电路：单相、三相第五章直流-直流变换电路斩波电路→●降压斩波：●工作原理、●计算方法→●升压斩波：●工作原理、●计算方法第六章交流-交流变换电路1.●交流-交流变换电路：→●交流调压电路→●交流调功电路2.交-交变频电路：单相、●三相交-交变频电路→公共交流母线进线方式→输出星形联接方式●交-交变频电路的主要特点●优缺点第七章 PWM控制技术1.基本原理：冲量定理PWM→ SPWM2.●控制方式：计数法：调制法：●调制方法：→●异步调制：→●同步调制：3.●采样方式：→●自然采样：→●规则采样：第八章软开关技术1.软开关与硬软开关2.●零电压开关与零电流开关●零电压开通●零电流关断3.●软开关分类：准谐振电路、零开关PWM电路、零转换PWM电路4.典型的软开关电路5.●软开关技术的发展与趋势第九章电力电子器件应用及共性问题1.器件驱动：电气隔离●晶闸管触发电路典型的触发电路2.器件的保护:→●过电压产生及过电压保护→●过电流产生及过电流保护→●缓冲电路----又称吸收电路3.器件的串、并联串联→解决均压问题→静态、动态并联→解决均流问题→静态、动态第十章电力电子器件应用1.V-M系统中应用→V-M系统的机械特性：●电流连续→机械特性为一组平行线；●电流断续→理想空载转速上升；→机械特性变软；→随着控制角α的增加，进入断续区的电流加大。

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。

低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1= I 1= b) I d2= I 2=c) I d3= I 3=2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1A, I m2 I d2c) I m3=2I=314 I d3= 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

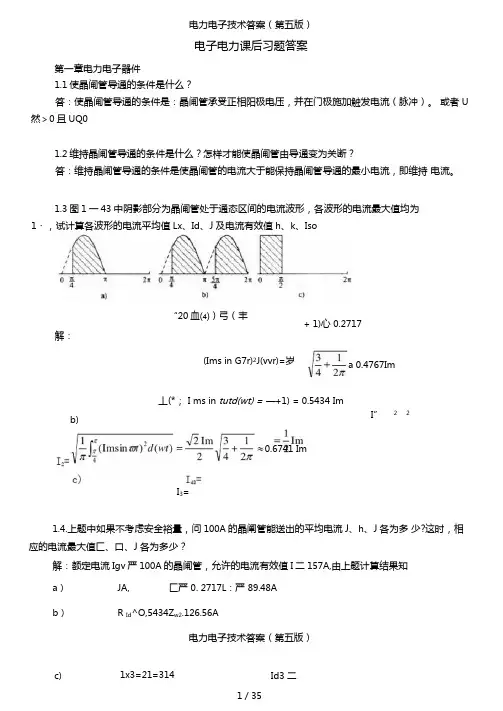

电力电子技术答案（第五版）电子电力课后习题答案第一章电力电子器件1.1使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U 然＞0且UQ01.2维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。

1.3图1一43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为丄(*； I ms in tutd(wt) = —+1) = 0.5434 ImI”2 2I 3=1.4.上题中如果不考虑安全裕量，问100A 的晶阐管能送出的平均电流J 、h 、J 各为多 少?这时，相应的电流最大值匚、口、J 各为多少？解：额定电流Igv 严100A 的晶闸管，允许的电流有效值I 二157A,由上题计算结果知a ）JA, 匚严 0. 2717L ：严 89.48A b ） R Id ^O,5434Z w2.126.56A电力电子技术答案（第五版）c) 1x3=21=314Id3 二1・，试计算各波形的电流平均值Lx 、Id 、J 及电流有效值h 、k 、Iso解：“20血⑷）弓（丰+ 1)心 0.2717 (Ims in G7r)2J(vvr)=岁a 0.4767Im b) 0.6741 Im1. 5. GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能？答：GTO和普通晶阐管同为PNPN结构，III P1N1P2和N1P2N2构成两个晶体管VI、V2,分别具有共基极电流增益川和血，山普通晶阐管的分析可得，甸+血=1是器件临界导通的条件。

al + a2>\两个等效晶体管过饱和而导通；al+a2<\不能维持饱和导通而关断。

GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO及普通晶闸管在设计和工艺方面有以下儿点不同：1）GTO在设计时Q2较大，这样晶体管V2控制灵敏，易于GTO关断；2）GT0导通时刃+血的更接近于1,普通晶闸管<zl + a2>1.5,而GTO则为al + 6/2^1.05, GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件;3）多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。

《电力电子技术》第五版 机械工业出版社课后习题答案第二章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 123π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰202)(21πωπt d I m =21 I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知 a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b)I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

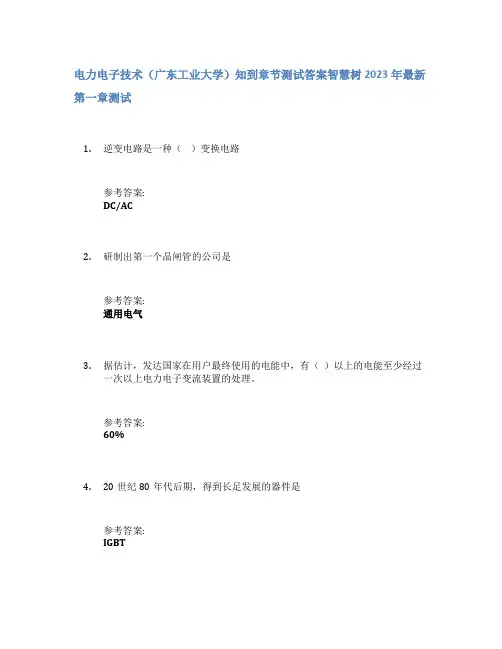

电力电子技术（广东工业大学）知到章节测试答案智慧树2023年最新第一章测试1.逆变电路是一种（）变换电路参考答案:DC/AC2.研制出第一个晶闸管的公司是参考答案:通用电气3.据估计，发达国家在用户最终使用的电能中，有（）以上的电能至少经过一次以上电力电子变流装置的处理。

参考答案:60%4.20世纪80年代后期，得到长足发展的器件是参考答案:IGBT5.下列学科中与电力电子学没有交叉关系的是参考答案:机械工程第二章测试1.IGBT是一个复合型的器件，它是参考答案:MOSFET驱动的GTR2.对于同一晶闸管，维持电流I H与擎住电流I L在数值大小上有，I L（）I H。

参考答案:大于3.晶闸管的伏安特性是指( )参考答案:阳极电压与阳极电流的关系4.IGBT综合了BJT和MOSFET的优点参考答案:对5.SCR是一种流控器件参考答案:对第三章测试1.电阻性负载三相半波可控整流电路中，控制角的范围是参考答案:0°～150°2.三相全控桥式变流电路工作于有源逆变状态的条件是参考答案:3.无源逆变指的是把直流电能转变成交流电能回送给电网。

参考答案:错4.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

参考答案:错5.三相全控桥整流电路中，输出电压的脉动频率为150Hz。

参考答案:错第四章测试1.单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）参考答案:V1常通，V2常断，V3与V4交替通断2.180°导电型电压型三相桥式逆变电路，其换相是在如下哪种情形的上、下二个开关之间进行参考答案:同一相3.直流测接大电感的逆变电路称为电流型逆变电路。

参考答案:对4.电压型逆变电路其直流电压基本无脉动，直流回路呈现低阻抗。

参考答案:对5.有源逆变是将直流电逆变成其它频率的交流电供负载使用。

参考答案:错第五章测试1.采用多重化电压源型逆变器的目的，主要是为参考答案:减小输出谐波2.降压斩波电路中，已知电源电压U d =16V，导通比，则负载电压U0=参考答案:12V3.Buck电路中可以不包括电容器。

电子电力课后习题答案第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

第五章1.换流方式有哪几种?各有什么特点?答:换流方式有4种:①器件换流。

利用全控型器件的自关断能力进行换流称为器件换流。

②电网换流。

由电网提供换流电压称为电网换流。

这种换流方式应用于由交流电网供电的电路中，它是利用电网电压自动过零并变负的性能来实现换流的。

③负载换流。

由负载提供换流电压称为负载换流。

这种换流方法多用于直流电源供电的负载电路中。

④强迫换流。

设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为强迫换流。

换流回路的作用是利用储能元件中的能量，产生一个短暂的换流脉冲，使原来导通的晶闸管电流下降到零，再使它承受一段时间反压，便可关断。

强迫换流通常利用附加电容上所储存的能量来实现，因此也称电容换流。

2.什么是电压型和电流型逆变器？它们各有什么特点？答：⑴直流侧是电压源的逆变器称为电压型逆变器。

电压型逆变器的特点如下：①直流侧为电压源，或并联有大电容，相当于电压源。

直流侧电压基本无脉动，直流回路呈现低阻抗。

②由于直流电压源的箝位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关；而交流侧输出电流波形和相位随负载阻抗情况的不同而不同。

③当交流侧为阻感负载时，需要提供无功功率，直流侧电容起缓冲无功能量的作用。

逆变桥各臂反并联的二极管为交流侧向直流侧反馈无功能量提供了通道。

④直流侧向交流侧传送的功率是脉动的。

因为直流电源电压无脉动，故传送功率的脉动由直流侧电流的脉动来实现。

⑵直流侧电源为电流源的逆变器称为电流型逆变器。

电流型逆变器有如下特点：①直流侧串联有大电感，相当于电流源。

直流侧电流基本无脉动，直流回路呈现高阻抗。

②各开关管仅是改变直流电流流通途径，交流侧输出电流波形为矩形波，与负载阻抗角无关。

而交流侧输出电压波形和相位因负载阻抗角的不同而异，其波形常接近正弦波。

③当交流侧为阻感负载时，需要提供无功功率，直流侧电感起缓冲无功功率能量的作用。

因反馈无功能量时电流并不反向，故开关管不必反并联二极管。

电力电子技术答案第五版（全）第一章电力电子器件1.1使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）或者U AK >0 且U G K>01.2维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3图1 —43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值丨1、丨2、I1.4.上题中如果不考虑安全裕量，问100A的晶阐管能送出的平均电流I d1、G、I d3各为多少？这时，相应的电流最大值I m、I m2、I m3各为多少？解：额定电流I T（AV）=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知329.35a) I m1 0.4767 A, I d1 0.2717I m1 89.48A电子电力课后习题答案14 Imsin( t)解：a)II-2d1_(Imsin4b)I1d2=Imsin4兽1）临皿t)2d(wt) 0.4767lmtd(wt) 0.5434 Im(Imsin4c)IIJd3= 20 Imd(t)1 -Im 43=\P ：Im2d( t)i Im3oPNPN 吉构,为什么GTO 能够自关断,而普通晶闸管不能？PNPN 吉构，由P1N1P2和N1P2N2构成两个晶体管 V1、V2, 别具有共基极电流增益 1和2，由普通晶阐管的分析可得， 1 2 1是器件临界导通的条件。

1 2>1两个等效晶体管过饱和而导通；1 2V1不能维持饱和导通而关断。

GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同：l) GTO 在设计时2较大，这样晶体管V2控制灵敏，易于GTC 关断;2)GTO 导通时12的更接近于I ，普通晶闸管 12 1.5，而GTO 则为1 2 1.05 ,GTO 勺饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件;3) 多元集成结构使每个GTC 元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。
