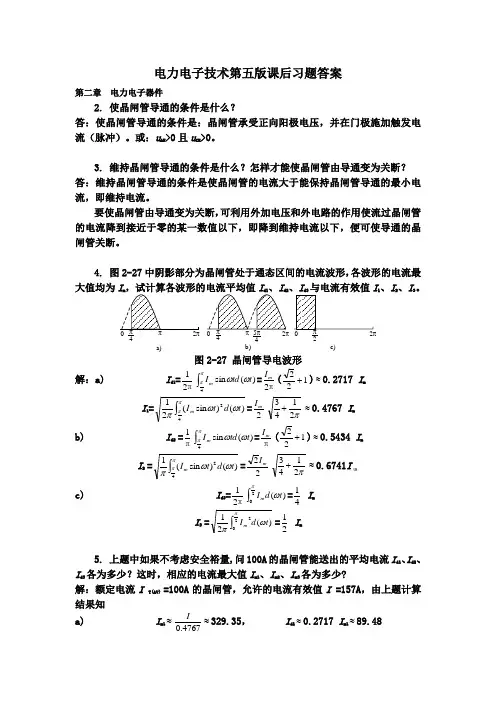

电力电子技术第2章习题-答案

电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么?答:使晶闸管导通的条件是:晶闸管承受正向阳极电压,并在门极施加触发电流（脉冲）。

或:u ＡK >0且ｕGK >0。

3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断? 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下,即降到维持电流以下，便可使导通的晶闸管关断。

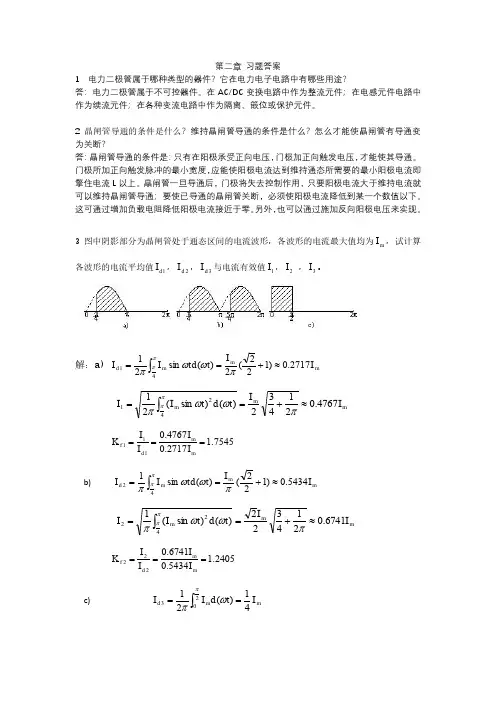

４． 图2-２７中阴影部分为晶闸管处于通态区间的电流波形,各波形的电流最大值均为I m ,试计算各波形的电流平均值Ｉd1、Ｉd2、Ｉd3与电流有效值I １、I 2、I ３。

π4π4π25π4a)b)c)图1-43图2-27 晶闸管导电波形解：a) I d1＝π21⎰ππωω4)(sin t td I m＝π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.47６7 I m ｂ) I ｄ２ =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 Ｉm I 2 ＝⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c ） I d3＝π21⎰20)(πωt d I m=41I ｍ Ｉ3 =⎰202)(21πωπt d I m =21Ｉm5. 上题中如果不考虑安全裕量,问10０A 的晶闸管能送出的平均电流I ｄ1、I d ２、I d3各为多少?这时,相应的电流最大值Ｉｍ1、I ｍ2、I ｍ3各为多少?解：额定电流Ｉ Ｔ(ＡＶ） =100A 的晶闸管，允许的电流有效值Ｉ =15７A ，由上题计算结果知a) I m1≈4767.0I≈３29.35，ﻩﻩI d １≈０.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90, I ｄ2≈0.５4３4 Ｉm2≈12６.56 c) I ｍ3=2 I ＝ 314,ﻩﻩﻩ I d3=41Ｉｍ3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝２０ｍH,U 2＝100V ，求当α＝0︒和6０︒时的负载电流I d ，并画出u ｄ与i ｄ波形。

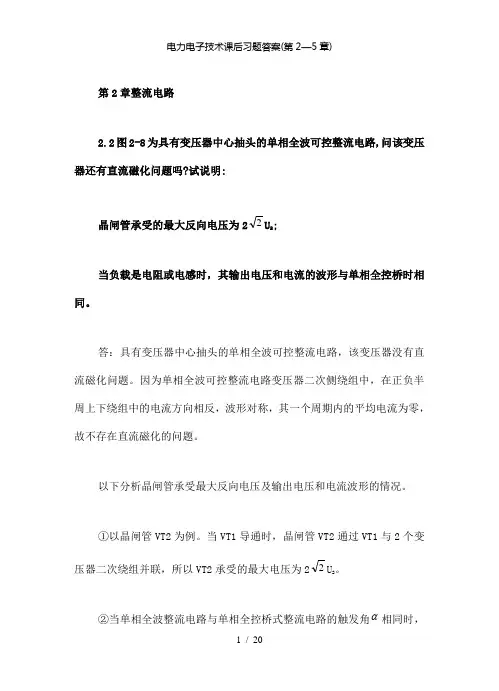

第2章整流电路2.2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。

因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。

以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

①以晶闸管VT2为例。

当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U2。

②当单相全波整流电路与单相全控桥式整流电路的触发角 相同时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；(π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。

对于电感负载：(α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等；(απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。

可见，两者的输出电压相同，加到同样的负载上时，则输出电流也相同。

2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①Ud 、Id、和I2的波形如下图：②输出平均电压Ud、电流I d 、变压器二次电流有效值I2分别为：Ud=0.9U2cosα=0.9×100×cos︒30＝77.97（V）Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V)-考虑安全裕量，晶闸管的额定电压为：U=(2~3)×141.4=283~424(V)N具体数值可按晶闸管产品系列参数选取。

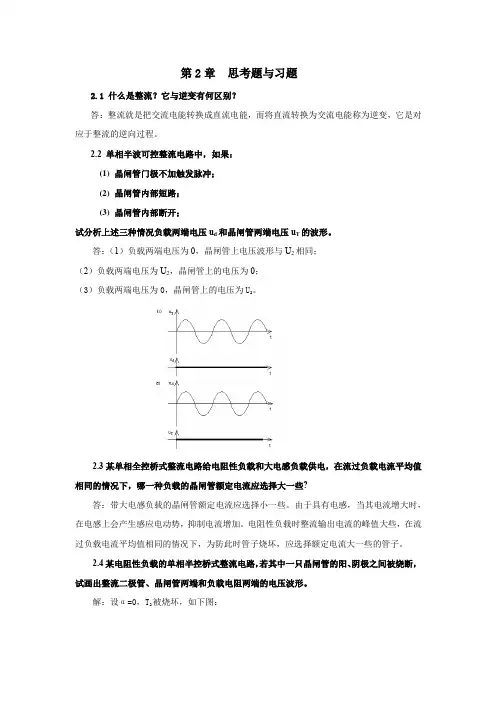

第2章思考题与习题2.1 什么是整流？它与逆变有何区别？答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。

2.2 单相半波可控整流电路中，如果：(1)晶闸管门极不加触发脉冲；(2)晶闸管内部短路；(3)晶闸管内部断开；试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。

答：（1）负载两端电压为0，晶闸管上电压波形与U2相同；（2）负载两端电压为U2，晶闸管上的电压为0；（3）负载两端电压为0，晶闸管上的电压为U2。

2.3某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些?答：带大电感负载的晶闸管额定电流应选择小一些。

由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。

电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。

2.4某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。

解：设α=0，T2被烧坏，如下图：2.5相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么?带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么?答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。

因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。

相控整流电路带大电感负载时，虽然U d 存在谐波，但电流是恒定的直流，故负载电阻R d 上的U d 与I d 的乘积等于负载有功功率。

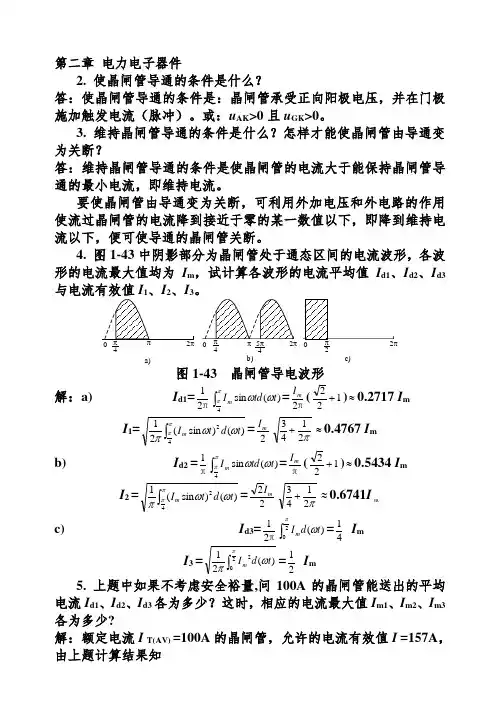

第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a)I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I mI 1=⎰ππωωπ42)()sin (21t d t I m =2mI π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰22)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b)I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.56. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

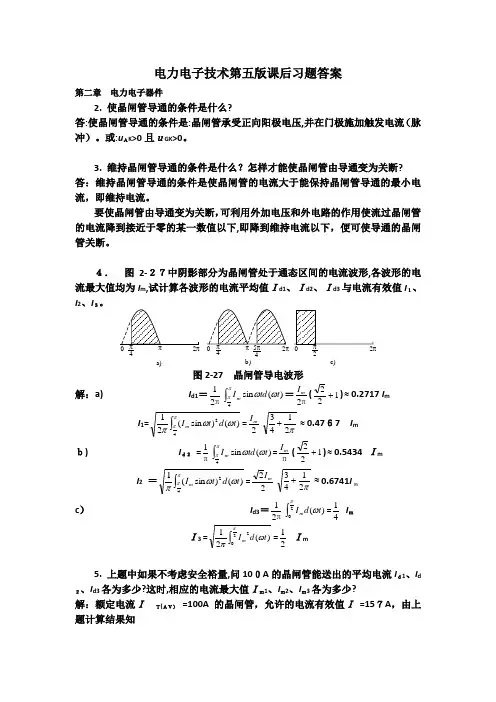

电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m=πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22mI π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m=41I m I 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0和60时的负载电流I d ，并画出u d 与i d 波形。

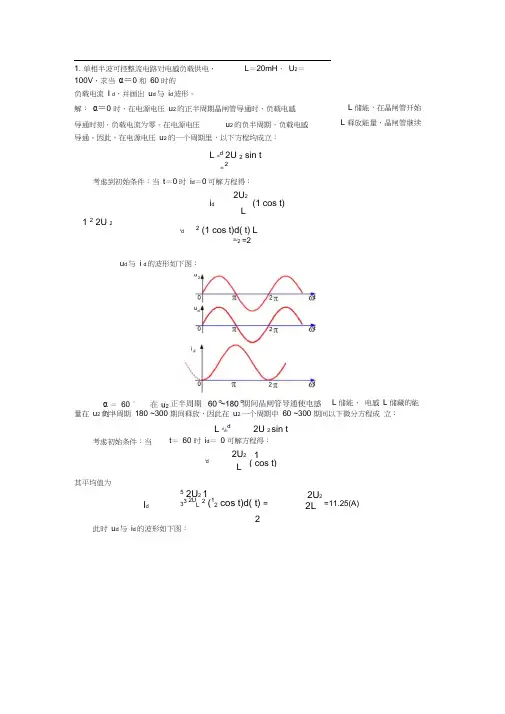

21. 单相半波可控整流电路对电感负载供电， L ＝20mH ， U 2＝100V ，求当 α＝0 和 60 时的负载电流 I d ，并画出 u d 与 i d 波形。

解： α＝0 时，在电源电压 u 2 的正半周期晶闸管导通时，负载电感 导通时刻，负载电流为零。

在电源电压u 2 的负半周期，负载电感导通。

因此，在电源电压 u 2 的一个周期里，以下方程均成立：L di d 2U 2 sin tdt2考虑到初始条件：当 t ＝0时 i d ＝0可解方程得：2U 2 i d(1 cos t)L1 2 2U 22(1 cos t)d( t) L2U 2=2u d 与 i d 的波形如下图：量在 u 2负半周期180 ~300 期间释放，因此在 u 2 一个周期中 60 ~300 期间以下微分方程成 立： L d d itd2U 2 sin t其平均值为此时 u d 与 i d 的波形如下图：α ＝ 60 °时， L 储能， 电感 L 储藏的能L 储能，在晶闸管开始 L 释放能量，晶闸管继续I d考虑初始条件：当t ＝ 60 时 i d ＝ 0 可解方程得：i d2U 2 L 1( cos t)I d52U 2 1 33 2U L 2 (12 cos t)d( t) =2U 22L =11.25(A)2．图2-9 为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最大反向电压为2 2U2 ；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。

因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。

以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

①以晶闸管VT 2为例。

班级姓名学号第2/9章电力电子器件课后复习题第1部分：填空题1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。

2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。

3. 电力电子器件一般工作在开关状态。

4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。

5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。

6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。

7. 电力二极管的工作特性可概括为单向导电性。

8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。

9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。

其反向恢复时间较长，一般在5μs以上。

10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5μs以下。

11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。

12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。

要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。

13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。

选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。

14.使晶闸管维持导通所必需的最小电流称为维持电流。

晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。

对同一晶闸管来说，通常I L约为I H的称为2~4 倍。

15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。

16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。

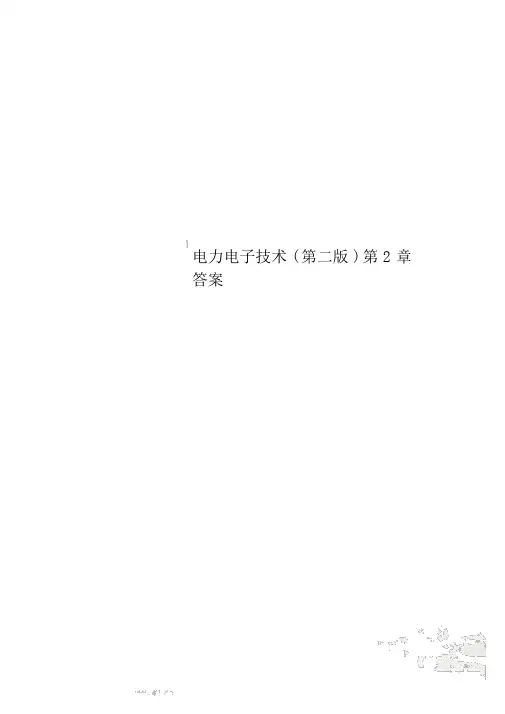

电力电子技术 ( 第二版 ) 第 2 章答案第 2 章可控整流器与有源逆变器习题解答2-1 拥有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为 0.2H，电源电压U2为 220V，直流均匀电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。

解：由直流输出电压均匀值U d的关系式：1 cosU d0.45U 22已知直流均匀电流I d为10A，故得：U d I d R 10 5 50A能够求得控制角α为：2U d1250cos0.451 00.45U2220则α =90°。

因此，晶闸管的电流有效值求得，I VT1I d2d t I d 2I d1I d 5A2222续流二极管的电流有效值为： I VD R I d 8.66 A2晶闸管蒙受的最大正、反向电压均为电源电压的峰值U M2U2，考虑 2~3 倍安全裕量，晶闸管的额定电压为U TN 2~ 3U M 2~ 3 311 622~ 933V续流二极管蒙受的最大反向电压为电源电压的峰值U M2U2，考虑 2~3 倍安全裕量，续流二极管的额定电压为U TN2~ 3U M2~ 3 311 622~ 933V2-2 拥有变压器中心抽头的单相双半波可控整流电路如图2-44 所示，问该变压器能否存在直流磁化问题。

试说明晶闸管蒙受的最大反向电压是多少？当负载是电阻或许电感时，其输出电压和电流的波形与单相全控桥时能否相同。

解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的均匀电流为零，故不会有直流磁化的问题。

剖析晶闸管蒙受最大反向电压及输出电压和电流波形的状况：（1）以晶闸管VT2为例。

当VT1导通时，晶闸管VT2经过VT1与2个变压器二次绕组并联，因此 VT2蒙受的最大电压为 2 2U 2。

（2）当单相全波整流电路与单相全控桥式整流电路的触发角相同时，关于电阻负载：（0 ~ ）时期无晶闸管导通，输出电压为0；（~）时期，单相全波电路中 VT1 导通，单相全控桥电路中VT1、VT4导通，输出电压均与电源电压u2相等；(~)时期，均无晶闸管导通，输出电压为0；(~ 2)时期，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于u2。

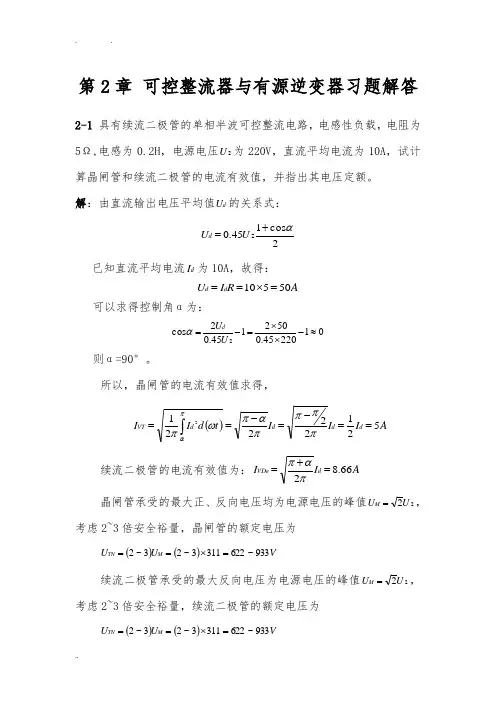

第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。

解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。

所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。

试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。

解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周上下绕组电流的方向相反，波形对称，其一个周期的平均电流为零，故不会有直流磁化的问题。

分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。

当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。

一、选择题2-1、单相半波电阻性负载可控整流电路中，控制角α的最大移相范围是( D)A、0º-90°B、0º-120°C、0º-150°D、0º-180°2-2、单相半波可控整流电路输出最大直流电压的平均值等于整流前交流电压的（C）倍。

A 1，B 0.5，C 0.45，D 0.9.2-3、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（A ）度。

A、180°，B、60°，C、360°，D、120°2-4、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（A）。

A、0°～90°B、0°～180°C、90°～180°2-5、普通的单相半控桥可控整流装置中一共用了（B ）晶闸管。

A 一只，B 二只，C 三只，D 四只。

2-6、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（A）度。

A 、180度；B、60度；C、360度；D、120度2-7、α为( C )度时，三相半波可控整流电路电阻性负载输出电压波形处于连续和断续的临界状态。

A，0度，B，60度，C，30度，D，120度，2-8、晶闸管触发电路中，若改变（B）的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A，同步电压，B、控制电压，C、脉冲变压器变比。

2-9、三相半波可控整流电路的自然换相点是( B)A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。

2-10、α=（ 60度）度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。

A、0度；B、60度；C、30度；D、120度；2-11、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（A）度。

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

2-1题图2-1为带有续流二极管的单相半波可控整流电路，大电感负载保证电流连续。

试证明输出整流电压平均值2cos 122απ+=U U d ,并画出控制角为α时的输出整流电压u d 、晶闸管承受电压u T 的波形。

解： 当U 2＞0，当U g ＝0时，T 不导通。

U T ＝U 2，U d ＝0当有U g ，T 被导通时，续流二极管承受正向压降导通U d ＝U 2，U T =0 由波形知，输出整流电压平均值为[]2cos 12cos 221d sin 221222απωπωωππαπα+•=-==⎰U t U t t U U d2-2上题中，U 2=220V ，R=10Ω，要求输出整流电压平均值0~30V 连续可调。

试求控制角α，导通角θ的变化范围，选择晶闸管定额并计算变压器次级容量。

TL u 1 u 2DRu 2α π 2π ωtu α π 2π ωtu T α π2π ωt解：[]2cos 12cos 221d sin 221222απωπωωππαπα+•=-==⎰U t U t t U U dmax 20α对应时，U =2cos 122020maxαπ+⨯=1cos max -=α ︒=180max αmin 230α对应时，V U =2cos 1220230minαπ+⨯=39.0cos min -=α ︒=2.113min α︒=︒=-︒=︒︒0180180180~2.113min max θααθα，，取的变化范围︒=︒=8.662.113max min θα，取RU Id I U d T παππαπ2222-=-=晶闸管流过电流有效值最大值为晶闸管承受正反间电压的情况只考虑min αA 2923.110303602.113180=⨯︒︒-︒=)(31.2842923.122022VA I U S =⨯==电源容量选择晶闸管时留出裕量VU A I V V U ：UA ，A ：IRRM Tav RRMTav1000,21000),(4.933~3.6222)3~2(2)(65.1~23.157.12923.1)2~5.1(2==∴====选晶闸管定额取整得电压取整得电流2-3具有变压器中心抽头的单相双半流可控整流电路如图所示u1ud（1） 说明该变压器是否存在直流磁化问题？（2）试绘出α=45°时电阻性负载及大电感负载下，输出整流电压U d、晶闸管承受的电压U T的波形。

第2至第8章作业第2章电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：U AK >0且U GK >0。

2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

0022244254a)b)c)图1-430图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：（1）触发信号应有足够的功率。

（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。

2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

电力电子技术(第二版)第2章答案第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。

解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。

所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。

试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。

解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。

分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。

当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。

第2至第8章作业第2章电力电子器件1、使晶闸管导通得条件就是什么？答:使晶闸管导通得条件就是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。

或:U AK>0且U GK>0。

2、维持晶闸管导通得条件就是什么？答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。

3、怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断,可利用外加电压与外电路得作用使流过晶闸管得电流降到接近于零得某一数值以下,即降到维持电流以下,便可使导通得晶闸管关断。

4、图1中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为I m,试计算各波形得电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7、晶闸管得触发脉冲需要满足哪些条件？答:(1)触发信号应有足够得功率。

(2)触发脉冲应有一定得宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。

第3章整流电路1、单相半波可控整流电路对电感负载供电,L＝20mH,U2＝100V,求当α＝0°与60°时得负载电流I d,并画出u d与i d波形。

2.单相桥式全控整流电路,U2＝100V,负载中R＝2Ω,L值极大,当α＝30°时,要求:①作出u d、i d、与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。

3.单相桥式全控整流电路,U2=100V,负载中R=2Ω,L值极大,反电势E=60V,当a=30°时,要求:①作出u d、i d与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次侧电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。

4.单相桥式半控整流电路,电阻性负载,画出整流二极管在一周内承受得电压波形。

第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。

解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。

所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。

试说明晶闸管承受的最大反向电压是多少当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。

解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。

分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。

当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。

第2至第8章作业第2章 电力电子器件1。

使晶闸管导通的条件是什么？答：使晶闸管导通的条件是:晶闸管承受正向阳极电压,并在门极施加触发电流（脉冲）。

或:U AK 〉0且U GK >0。

2. 维持晶闸管导通的条件是什么?答:维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3。

怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4。

图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

002π2π2ππππ4π4π25π4a)b)c)图1-430图1 晶闸管导电波形7。

晶闸管的触发脉冲需要满足哪些条件？答：（1）触发信号应有足够的功率。

（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡,使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通.第3章整流电路1。

单相半波可控整流电路对电感负载供电,L＝20mH，U2＝100V,求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。

2．单相桥式全控整流电路,U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量,确定晶闸管的额定电压和额定电流。

3．单相桥式全控整流电路，U2=100V，负载中R=2Ω,L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量,确定晶闸管的额定电压和额定电流。

4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。
