MG003001 MTP信令原理ISSUE1.0华为技术有限公司MG003001 MTP信令原理目录目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料.......................................................................................................... 错误!未定义书签。
第1章七号信令基础概述 .. (2)1.1 七号信令网简介 (2)1.1.1基本概念 (2)1.1.2信令工作方式 (3)1.1.3汇接局与STP的区别 (5)1.2七号信令系统总体结构 (5)1.3 MTP协议及功能介绍 (6)1.3.1 MTP功能结构图 (6)1.3.2信令数据链路层——MTP一层 (7)1.3.3信令网功能——MTP三层 (11)小结 (21)学习指导 (22)MG003001 MTP信令原理课程说明课程说明课程介绍本教材对应的产品为：MSC60大容量移动交换机本课程主要介绍MTP信令的原理。
课程目标完成本课程学习，学员能够掌握：●掌握七号信令MTP的概念●掌握MTP信令的结构●了解MTP信令网的功能第1章七号信令基础概述知识点1、七号信令网的基本概念、结构。
2、MTP协议流程及功能介绍。
1.1 七号信令网简介1.1.1 基本概念•信令点（SP）：装备有七号信令系统的通信网节点。
信令点由信令点编码来识别，生成信令消息的信令点称为起源信令点，信令消息发往的信令点称为目的信令点。
一般是国际14位编码，国内24位编码。
•信令链路：连接各个信令点、传送信令消息的物理链路。
•信令网：逻辑上独立于通信网、专门用于传送信令的网络，它由信令点和互连的信令链路组成。
•信令链路集：直接互连两个信令点的一束平行的信令链路。
•信令路由：信令消息从起源信令点到目的信令点所行经的路径。
•信令转接点（STP）：既非消息起源信令点、又非消息目的信令点，仅仅转发消息的信令点。

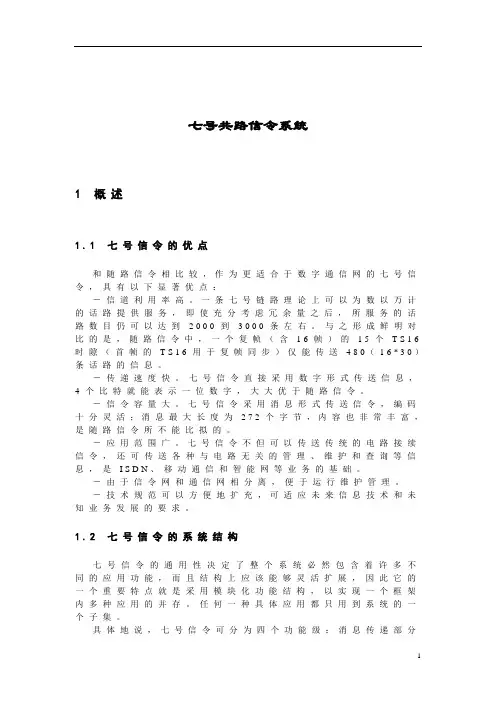

七号共路信令系统1概述1.1七号信令的优点和随路信令相比较，作为更适合于数字通信网的七号信令，具有以下显著优点：－信道利用率高。
一条七号链路理论上可以为数以万计的话路提供服务，即使充分考虑冗余量之后，所服务的话路数目仍可以达到2000到3000条左右。
与之形成鲜明对比的是，随路信令中，一个复帧（含16帧）的15个T S16时隙（首帧的T S16用于复帧同步）仅能传送480（16*30）条话路的信息。
－传递速度快。
七号信令直接采用数字形式传送信息，4个比特就能表示一位数字，大大优于随路信令。
－信令容量大。
七号信令采用消息形式传送信令，编码十分灵活；消息最大长度为272个字节，内容也非常丰富，是随路信令所不能比拟的。
－应用范围广。
七号信令不但可以传送传统的电路接续信令，还可传送各种与电路无关的管理、维护和查询等信息，是I S D N、移动通信和智能网等业务的基础。
－由于信令网和通信网相分离，便于运行维护管理。
－技术规范可以方便地扩充，可适应未来信息技术和未知业务发展的要求。
1.2七号信令的系统结构七号信令的通用性决定了整个系统必然包含着许多不同的应用功能，而且结构上应该能够灵活扩展，因此它的一个重要特点就是采用模块化功能结构，以实现一个框架内多种应用的并存。
任何一种具体应用都只用到系统的一个子集。
具体地说，七号信令可分为四个功能级：消息传递部分（M T P）分为三级，各个用户部分（U P）并列于第四级，如图1所示。
其中缩写词意义如下：M T P――消息传递部分（M e s s a g e T r a n s f e r P a r t）S C C P――信令连接控制部分（S i g n a l l i n g C o n n e c t i o n C o n t r o l P a r t）T U P――电话用户部分（Te l e p h o n e U s e r P a r t）I S U P――I S D N用户部分（I S D N U s e r P a r t）T C A P――事务能力应用部分（T r a n s a c t i o n C a p a b i l i t y A p p l i c a t i o n P a r t）O M A P――操作维护应用部分（O p e r a t i o n a n d M a i n t e n a n c e A p p l i c a t i o n P a r t）M A P――移动应用部分（M o b i l e A p p l i c a t i o n P a r t）I N A P――智能网应用规程（I n t e l l i g e n t N e t w o r k A p p l i c a t i o n P r o t o c o l）图1 七号信令的系统结构1.3七号信令的消息格式七号信令共有三种信号单元：消息信号单元（M S U－M e s s a g e S i g n a l U n i t）、链路状态信号单元（L S S U－L i n k S t a t u s S i g n a l U n i t）和填充信号单元（F I S U－F i l l-I n S i g n a l U n i t）。
第三章NO.7信令技术·3.1 NO.7信令方式概述NO.7信令方式是一种在国际上通用的、标准的公共信道信令系统，它与以往任何一种电话网信令方式最大的不同之处就是采用了分层的功能结构和消息通信机制，最适于在现代数字通信网中使用。
NO.7信令在我国固定通信网和移动通信网中得到了越来越广泛的应用，目前，NO.7信令方式已经是我国通信网主要采用的信令方式。

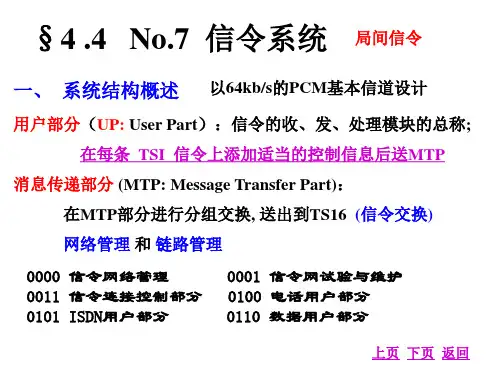

3.1.1 NO.7信令功能结构NO.7信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，采用NO.7信令功能分级和OSI分层模式的混合结构，如图3-1所示。
消息传递部分的主要功能是作为一个消息传递系统，为用户部分提供信令消息的可靠传递，即确保消息无差错地由源端传送到目的地，它只负责消息的传递，并不处理消息本身的内容。
消息传递部分包括信令数据链路功能、信令链路功能和信令网功能。
用户部分包括电话用户部分(TUP)、ISDN用户部分(ISUP)等。
1．NO.7信令四个功能级第1级信令数据链路功能定义了信令数据链路的物理、电气和功能特性，确定与数据链路的连接方法。
信令数据链路的基本要求是透明性。
NO.7信令的基本速率是64Kbit/s，可以使用PCM系统中除TS0(CH0)以外的任何一个时隙(信道)作为信令数据链路。
我国目前定义的信令数据链路有3种：①4.8Kbit/s信令数据链路，采用模拟信道，不是通过数字交换网络连接，而是经MODERM与信令终端直接相连，；②64Kbit/s信令数据链路，采用数字信道，通过数字交换网络的半永久通路与信令终端连接；③2Mbit/s信令数据链路，称为高速NO.7信令数据链路，采用数字信道，将CH1～CH31合并，通过数字交换网络与信令终端连接，用于增强型STP。
第2级信令链路功能规定信令消息在一条信令数据链路上传递的功能和程序，保证信令消息比特流在相邻两信令点之间点到点的可靠传送。
包括信号单元分界、定位、检错、纠错、流量控制等；第3级信令网功能包括信令消息处理和信令网管理两部分。
