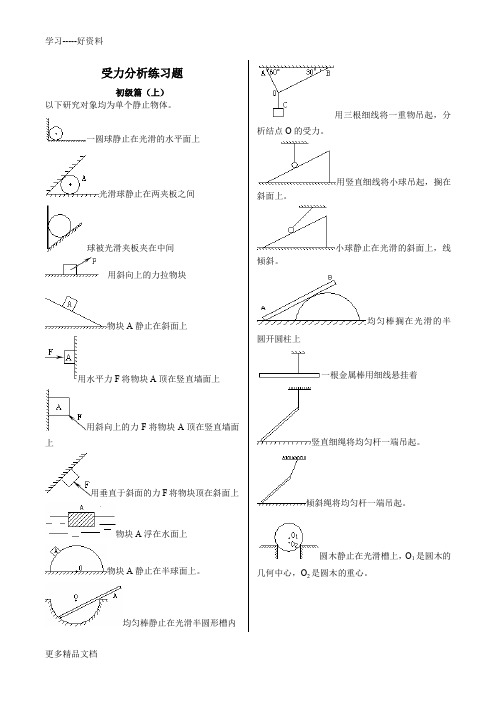

受力分析画图专题练习

受力分析练习题初级篇（上）以下研究对象均为单个静止物体。

一圆球静止在光滑的水平面上光滑球静止在两夹板之间球被光滑夹板夹在中间用斜向上的力拉物块物块A静止在斜面上用水平力F将物块A顶在竖直墙面上用斜向上的力F将物块A顶在竖直墙面上用垂直于斜面的力F将物块顶在斜面上物块A浮在水面上物块A静止在半球面上。

均匀棒静止在光滑半圆形槽内用三根细线将一重物吊起，分析结点O的受力。

用竖直细线将小球吊起，搁在斜面上。

小球静止在光滑的斜面上，线倾斜。

均匀棒搁在光滑的半圆开圆柱上一根金属棒用细线悬挂着竖直细绳将均匀杆一端吊起。

倾斜绳将均匀杆一端吊起。

圆木静止在光滑槽上，O1是圆木的几何中心，O2是圆木的重心。

光滑球靠在墙上圆柱静止在两根木棍搭成的斜面上光滑大圆环上用弹簧系着一个小环光滑滑轮静止在绳上，分析与滑轮直接相互作用的那部分绳的受力情况。

轻质弹簧上端固定，下端悬挂一小球，放在光滑斜面上。

匀速转动的传送带上，物块A被竖直挡板挡住。

两根细线分别固定在轻杆的一端，另一端分与墙和重物相连，分析结点A的受力情况。

用竖直向上力F拉静止在斜面上的物块，所受摩擦力可能为：A、沿斜面向上B、沿斜面向下C、不受摩擦力D、都有可能静止玻璃管内，用水银柱封闭了一定质量的气体。

用梯形光滑活塞封闭一定量的气体，分析活塞受力。

初级篇（下）以下研究对象均为静止的多个物体，请以每一个物体、整体为研究对象进行隔离、整体受力分析。

用力F竖直向下压物块A用水平力F拉物块A用水平力F拉物块B用等大的水平力F分别拉物块A和B用等大的水平力F分别拉物块A和B。

用水平力F拉物块A，未拉动。

用水平力F拉物块B，未拉动。

用等大的水平力F拉物块A、B。

用等大的水平力F拉物块A、C。

用等大的水平力F拉物块B、C。

用等大的水平力F拉A、B。

用等大的水平力F拉A、C。

大家还可以练习三个力F作用在物块上的情况，自由组合、反复练习。

用力F将A、B两物块顶在竖直墙上。

相同的两物块夹在相同的竖直墙间相同的仨物块夹在相同竖直墙间物块A静止在三角形物块B上用水平力F沿三角形物块B的斜面向上推物体A两球静止在槽中两球静止在光滑的半圆形碗内A、B两环用细绳相连，静止地套在杆上，竖直杆光滑。

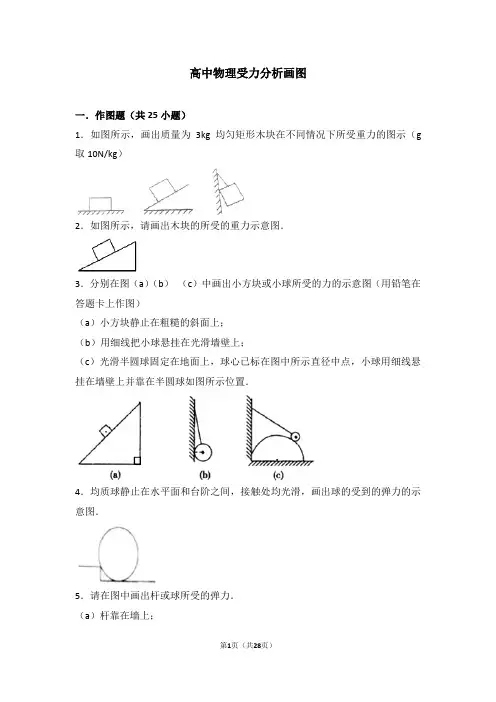

高中物理受力分析画图一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）2．如图所示，请画出木块的所受的重力示意图．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．6．分析物体在水平面上物体A的受力，画出受力分析图．7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．8．画出下面足球和物体A的受力示意图．9．作出下列图中物体A的受力图10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．13．受力分析：在如图所示的方框中画出A物体的受力示意图．14．作出以下各图中A物体的受力示意图．15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是N．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．25．画出图中物体A受力的示意图．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm 时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？高中物理受力分析画图参考答案与试题解析一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）【解答】解：物体的质量是3kg，所以其重力的大小：G=mg=3×10=30N物体受到的重力方向竖直向下，作用在重心上．选择标度如图，则各物体受到的重力如图．答：如图2．如图所示，请画出木块的所受的重力示意图．【解答】解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图：答：如图所示．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．【解答】解：（a）小方块静止在粗糙的斜面上，受重力、支持力和静摩擦力；（b）用细线把小球悬挂在光滑墙壁上，受重力、支持力和细线的拉力；（c）光滑半圆球固定在地面上，受重力、支持力和细线的拉力；如图所示：答：如上图所示．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．【解答】解：对小球受力分析，受重力、地面的支持力，台阶对小球无支持力，若有支持力，无法保持平衡；所以小球只受到一个弹力，如图所示；答：如图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．【解答】解：第一个图：弹力垂直于接触面指向受力物体，作出示意图如下图．第二个图：棒受到垂直于棒的支持力与沿着圆心方向的弹力．第三个图：小球受到绳子的拉力与侧壁的弹力；第四个图：小球受到两支持力过球心，作出弹力示意图如下图．答：受力图如上所示．6．分析物体在水平面上物体A的受力，画出受力分析图．【解答】解：对A受力分析可知，A受重力、支持力、压力和推力作用，同时还受向左的摩擦力；受力分析如图所示；A受重力、支持力、绳子拉力作用，由于具有向右的运动趋势，故受地面的摩擦力；受力分析如图所示；故答案如图所示：7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．【解答】解：对A受力分析可知，A受重力、支持力和绳子的拉力作用；AB受重力、地面的支持力、球面的支持力以及地面的摩擦力作用；故答案如图所示．8．画出下面足球和物体A的受力示意图．【解答】解：空中飞行的足球只受竖直向下的重力，方向竖直向下，如图所示；对小球受力分析可知，小球受重力、斜面的支持力和竖直面向左的弹力，如图所示；故答案如图所示；9．作出下列图中物体A的受力图【解答】解：A、物体受重力、支持力、拉力以及摩擦力作用；B、AB一起自由下落，没有相互作用，只有重力作用；C、杆受重力、支持力以及拉力的作用；D、物体受重力、拉力、斜面的弹力以及摩擦力作用；E、杆A受重力和碗底和边缘处的弹力作用．故答案如图所示：10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．【解答】解：由于物体沿斜面向上运动，故受到滑动摩擦力，摩擦力方向与运动方向相反，故摩擦力沿斜面向下；故答案如图所示；11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．【解答】解：图1中，球受重力、绳子的拉力和斜面的支持力，如图所示：图2中，球受重力、地面的支持力、左侧接触点的支持力和上面球的压力，如图所示；图3中，物体受重力和支持力，如图所示；图4中，物体受重力、垂直于斜面的支持力，如图所示；答：如图所示12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．【解答】解：（1）小球重力G，半球的支持力N与绳子的拉力T，如图1所示．（2）物体受重力G、斜面的支持力N和摩擦力f，如图2所示．13．受力分析：在如图所示的方框中画出A物体的受力示意图．【解答】解：由于所有的接触面都不光滑，则A向左运动的过程中，A与B之间有摩擦力，A与地面之间也有摩擦力．对A进行受力分析可知，A物体受到重力mg、地面的支持力F和B对A的压力地F BA、地面对A的摩擦力f地、B对A的摩擦力f BA、拉力F的作用．物体A的受力示意图如图．答：如图14．作出以下各图中A物体的受力示意图．【解答】解：左图中A杆受到重力、地面的支持力、半球的支持力，若要平衡，则必定受到地面的摩擦力，如图；中间图中B随A做匀速直线运动，受到的合外力等于0，所以B不受A对B的摩擦力，根据牛顿第三定律可知，B对A也没有摩擦力；则A受到重力、地面的支持力、B对A的压力、绳子的拉力，A做匀速直线运动，则水平方向一定受到地面对A的向左的摩擦力，如图．右图中A受到重力和绳子的拉力．由于绳子的拉力方向指向右上方，沿水平方向的分力不为0，所以A必定受到地面的摩擦力；有摩擦力就一定要有支持力．所以A受到重力、地面的支持力、地面的摩擦力和绳子的拉力4个力的作用．如图：答：如图15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．【解答】解：第一个图：小球受到重力、绳子的拉力、墙壁的支持力，作出示意图如下图．第二个图：物块在斜向上的拉力F作用下，沿水平方向做匀速直线运动，则必定受到与运动方向相反的摩擦力，所以物块受到重力、地面的支持力、摩擦力以及拉力F的作用；如图．第三个图：磁性电路元件处于平衡状态，则竖直方向必定受到向上的摩擦力与重力平衡．所以物体受到重力、磁场力、磁性黑板的支持力和摩擦力，如图．答：如图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．【解答】解：以A为研究对象，受力分析，有竖直向下的重力、B对A的支持力和摩擦力，这样才能使平衡．根据牛顿第三定律，A对B也有压力和摩擦力，B还受到重力和推力F，所以受四个力作用，如图所示，答：B受到4个力的作用，如图所示．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）【解答】解：选取1cm为1N，依据力的图示法，根据平行四边形定则作图可得：F=6.5N；答：F的大小取值范围6.5N～6.7N．18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）【解答】解：第1个图：物体A受到重力、斜面的支持力和静摩擦力．第2个图：物体A受到重力、地面的支持力和向左的静摩擦力、绳的拉力．第3个图：物体A受到重力、半球的支持力和绳的拉力．第4个图：物体A受到重力、挡板的支持力和斜面的支持力．分别作出力图如图所示．答案：见解析．19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．【解答】解：杆与两接触面的弹力，均垂直接触面，作出示意图如下图．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．【解答】解：甲图：棒受到重力、垂直于棒的支持力与沿着圆心方向的弹力．乙图：A静止在粗糙的斜面上，受到重力、支持力和摩擦力；丙图：小球受到重力、绳子的拉力、侧壁的弹力以及浮力．作出受力示意图如下图．答：受力图如上所示．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．【解答】解：小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：故答案如图所示．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．【解答】解：图（1）中C绳子向下的拉力、AC绳子的拉力，BC杆的支持力；图（2）中C点受向下的拉力，AC杆的拉力，BC杆的支持力；图（3）中杆受重力、半圆柱体的支持力、地面的支持力和静摩擦力；答：如图所示．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是5N．【解答】解：（1）根据平行四边形画出合力如图：=5×1=5N．（2）由图看以数出合力的长度是5个小格，所以合力大小为：F合故答案为：（1）如图所示；（2）5．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．【解答】解：甲图中已知合力与两个分力的方向，过合力的起点与终点做平行四边形，即可得出两个分力，如图：然后选择20N做为标度，结合测量的结果可得：F1=52N，F2=37N乙图中已知合力和其中一个分力的大小与方向，先连接两个端点做三角形，然后做平行四边形，即可求出．如图答：如图（甲图中，两个分力的测量值有一定的误差都可以）25．画出图中物体A受力的示意图．【解答】解：第一图，物体A受到重力mg、斜面的支持力F，与竖直面的支持力N；第二图，物体A受到重力mg，杆的竖直向上弹力；第三图，物体A受到重力mg，及沿着绳子向上拉力T，没有斜面的支持力，否则绳子不可能竖直，如下图所示．答：如上图所示．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？【解答】解：开始时铁链的重心在中点位置，故离滑轮高度为，全部落下时，重心的高度离滑轮为，故重心下降高度h=﹣=；答：重心比原来下降了；27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）【解答】解：（1）当F=10N时，根据力的矢量法则，则拉力的水平分力为F1=Fcos37°=10×0.8N=8N物体所受支持力为N1=mg﹣F1sin37°=100﹣10×0.6=94N此时物体与地面间的最大静摩擦力为f1m=μN1=0.5×94N=47N因为F1cos37°＜f1m所以物体没有被拉动，仍保持静止，此时物体所受的静摩擦力为f1=8N；（2）当F′=50N时，根据力的矢量法则，则拉力的水平分力为F1′=F′cos37°=50×0.8N=40N物体所受支持力为N1′=mg﹣F1′sin37°=100﹣50×0.6=70N此时物体与地面间的最大静摩擦力为f1m′=μN1′=0.5×70N=35N因为F1′cos37°＞f1m′所以物体被拉动，此时物体所受的滑动摩擦力为f1′=35N；答：（1）F=10N时，地面的摩擦力是8N；（2）F=50N时，地面的摩擦力是35N．28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？【解答】解：（1）根据平衡条件，则木块受到的滑动摩擦力f=4N；物体相对木块向右运动，故滑动摩擦力的方向水平向左；（2）木块与木板间的动摩擦因数μ===0.2答：（1）木块受到的摩擦力4N，方向水平向左；（2）木块与木板间的动摩擦因素为0.2．29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力为：f max=μN=μmg=0.25×4×10N=10N物体恰好被拉动，物体所受弹力等于最大静摩擦力：F1=kx1=f max得：k==200N/m（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体相对地面滑动，受到滑动摩擦力为：f2=μN=μmg=0.25×4×10N=10N（3）弹簧弹力为：F3=kx3=200×（13﹣10）×10﹣2N=6N＜f max物体受到静摩擦力，大小为：f3=F3=6N．答：（1）弹簧的劲度系数200N/m；（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为10N；（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为6N．30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力f max=μN=μmg=0.2×2×10N=4N物体恰好做匀速直线运动，物体所受弹力等于滑动摩擦力，即等于最大静摩擦力：F1=kx1=f max得k===N/m=200N/m（2）若将弹簧拉长至11cm时物体静止，则f1=k△x1=200×1=2N若将弹簧拉长至11cm时，物体在滑动过程中，物体相对地面滑动，受到滑动摩擦力为f2=μN=μmg=0.2×2×10N=4N（3）若将弹簧拉长至13cm＞12cm时，物体所受的拉力大于最大静摩擦力，相对于地面不能静止，物体相对地面滑动过程中受到的摩擦力等于4N答：（1）弹簧的劲度系数100N/m；（2）若将弹簧拉长至11cm时物体静止，则受到的摩擦力是2N，若物体在滑动中则物体所受的摩擦力大小为4N．（3）弹簧拉长至13cm时，物体所受的摩擦力大小为4N；。

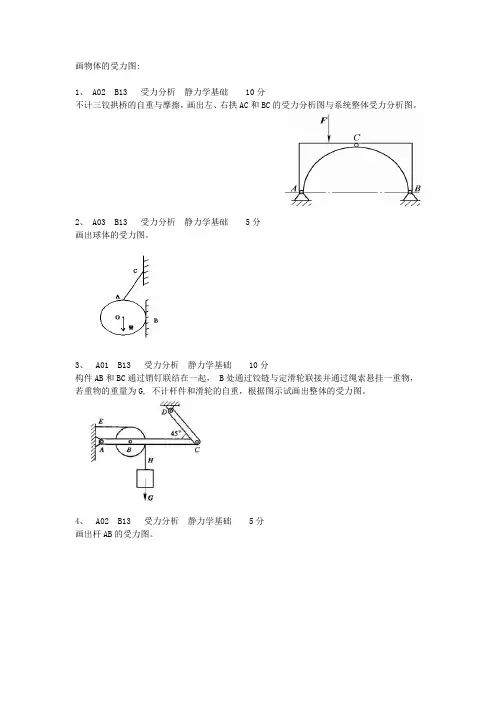

画物体的受力图:1、A02 B13 受力分析静力学基础 10分不计三铰拱桥的自重与摩擦，画出左、右拱AC和BC的受力分析图与系统整体受力分析图。

2、 A03 B13 受力分析静力学基础 5分画出球体的受力图。

3、A01 B13 受力分析静力学基础 10分构件AB和BC通过销钉联结在一起， B处通过铰链与定滑轮联接并通过绳索悬挂一重物，若重物的重量为G, 不计杆件和滑轮的自重，根据图示试画出整体的受力图。

4、A02 B13 受力分析静力学基础 5分画出杆AB的受力图。

5、A02 B13 受力分析静力学基础 5分画出图中圆球的受力图。

6、A03 B13 受力分析静力学基础 5分画出图中球的受力图。

7、A02 B13 受力分析静力学基础 5分画杆AB的受力图。

8、A01 B13 受力分析静力学基础 5分画出梁ABC的受力图。

9、A01 B13 受力分析静力学基础 5分画出梁AB的受力图。

10、A02 B13 受力分析静力学基础 5分用三力汇交定理画图示刚架整体的受力图。

11．A02 B13 受力分析静力学基础 5分画出重物AB的受力图。

12、A02 B13 受力分析静力学基础 5分画出杆件的受力图。

13、A03 B13 受力分析静力学基础 5分画出图中圆球O的受力图。

14、A02 B13 受力分析静力学基础 5分画出均质杆AB的受力图。

15、A01 B13 受力分析静力学基础 10分多跨梁由AB梁和BC梁铰接而成，支承和载荷情况如图所示。

试画出整体的受力图。

16、A01 B13 受力分析静力学基础 10分多跨梁由AB梁和BC梁铰接而成，支承和载荷情况如图所示。

试画出AB梁的受力图。

17、A02 B13 受力分析静力学基础 10分多跨梁由AB梁和BC梁铰接而成，支承和载荷情况如图所示。

试画出BC梁的受力图。

18、 A03 B13 受力分析静力学基础 5分不计圆球O的自重且接触面光滑，根据图示受力画出圆球O的受力图。

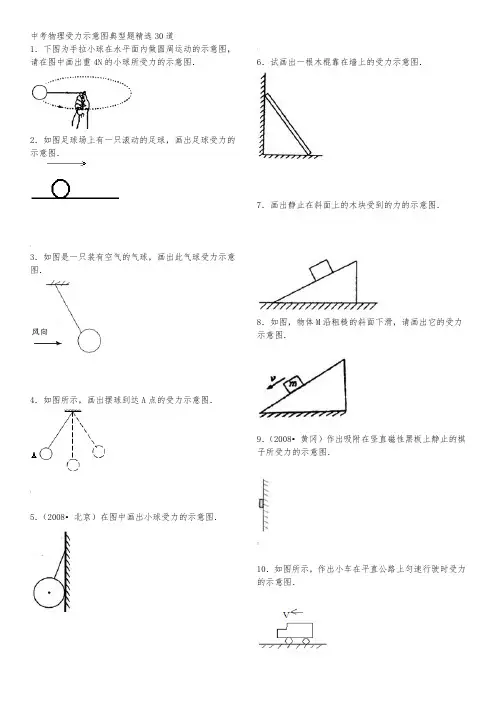

中考物理受力示意图典型题精选30道1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．2．如图足球场上有一只滚动的足球，画出足球受力的示意图．,3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．：5．（2008•北京）在图中画出小球受力的示意图．'6．试画出一根木棍靠在墙上的受力示意图．7．画出静止在斜面上的木块受到的力的示意图．-8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．！10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．&11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A 的受力示意图．】13．请在甲图中画出汽车匀速上坡时所受力的示意图．14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．#15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．@16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．*17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力…19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．？21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．(23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．? 26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．~27．（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．）29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．，30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．中考物理受力示意图典型题精选30道参考答案1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．%2．如图足球场上有一只滚动的足球，画出足球受力的示意图．3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．~5．（2008•北京）在图中画出小球受力的示意图．6．试画出一根木棍靠在墙上的受力示意图．，7．画出静止在斜面上的木块受到的力的示意图．8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．@11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A 的受力示意图．13．请在甲图中画出汽车匀速上坡时所受力的示意图．—14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．~17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．/20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．,23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．27．作图题（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．。

力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。

3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。

4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。

6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。

9．如图，小球在水中正在下沉，请画出小球所受力的示意图。

10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

11．请画出图中潜水艇上浮时所受力的示意图。

12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。

14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。

（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。

17．完成下图杠杆的动力臂。

18．在图中画出力F 的力臂。

19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

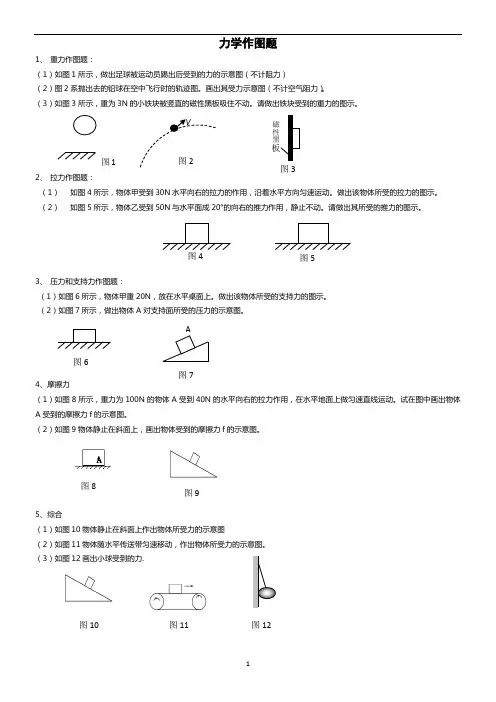

力学作图题1、重力作图题：（1）如图1所示，做出足球被运动员踢出后受到的力的示意图（不计阻力）（2）图2系抛出去的铅球在空中飞行时的轨迹图。

画出其受力示意图（不计空气阻力）。

（3）如图3所示，重为3N的小铁块被竖直的磁性黑板吸住不动。

请做出铁块受到的重力的图示。

2、拉力作图题：（1）如图4所示，物体甲受到30N水平向右的拉力的作用，沿着水平方向匀速运动。

做出该物体所受的拉力的图示。

（2）如图5所示，物体乙受到50N与水平面成20°的向右的推力作用，静止不动。

请做出其所受的推力的图示。

3、压力和支持力作图题：（1）如图6所示，物体甲重20N，放在水平桌面上。

做出该物体所受的支持力的图示。

（2）如图7所示，做出物体A对支持面所受的压力的示意图。

4、摩擦力（1）如图8所示，重力为100N的物体A受到40N的水平向右的拉力作用，在水平地面上做匀速直线运动。

试在图中画出物体A受到的摩擦力f的示意图。

（2）如图9物体静止在斜面上，画出物体受到的摩擦力f的示意图。

5、综合（1）如图10物体静止在斜面上作出物体所受力的示意图（2）如图11物体随水平传送带匀速移动，作出物体所受力的示意图。

（3）如图12画出小球受到的力.图1 图2V图3磁性黑板图8图6图7A图4 图5图9图10 图11 图12受力分析1.如图所示，用大小为5N的力F拉动木板B，使B在水平桌面上向左做匀速直线运动，物体A相对于桌面保持静止，物体A通过水平轻绳经定滑轮与弹簧测力计相连接，此时弹簧测力计的示数为2N，下列判断正确的是( )A.物体A受到水平向右的滑动摩擦力B.物体A受到的滑动摩擦力大小为2NC.若用大小为6N的力F拉动木板B，木板B的运动状态不变D.若用大小为6N的力F拉动木板B，物体A受到的滑动摩擦力将增大2. (2017·烟台)在停车场，甲、乙两辆轿车由于驾驶员的疏忽大意而发生了碰撞，甲车司机感觉背部受到挤压，乙车司机身体向前倾斜，下列分析判断正确的是( )A.甲车静止，乙车运动，乙车尾撞击甲车尾B.甲车静止，乙车运动，乙车头撞击甲车尾C.甲车运动，乙车静止，甲车头撞击乙车尾D.甲车运动，乙车静止，甲车尾撞击乙车尾3.( 2018·淄博一模)王华用图示装置研究“摩擦力的大小与什么因素有关”实验时发现:在木块没有被拉动时，弹簧测力计也有示数，且示数会变化他请教老师后，知道了可用F-t图像表示拉力随时间的变化情况.若某次实验从开始拉动木块到木块匀速滑动的F-t图像如图所示，其中0~4s木块处于静止状态，下列分析错误的是( )A.要使木块由静止开始运动，至少要用2. 3 N的水平拉力拉木块B.当用F=2.2 N的水平拉力拉木块静止时，木块所受摩擦力的大小为2.2 NC.当木块所受的拉力是2N时，木块不一定处于静止状态D.当以更快的速度拉动木块在水平面上滑动时，木块所受摩擦力变大4.如图所示是一种游戏，叫蹦极.游戏者将一根有弹性从的绳子一端系在身上，另一端固定在高处的O点，高处跳下.图中A点是弹性绳自然下垂时的位置，C点是游戏者所到达的最低点的位置.B点是游戏者最终静止时的位置.不计空气阻力，则在游戏者从O点到C点的过程中，下列说法正确的是( )A.从O点到B点游戏者的速度一直在增加B.从O点到B点游戏者受到的合力不变C.若游戏者在通过B点时，变成不受力的物体，他将保持静止D.游戏者到C点时，速度为0，受平衡力5.小明得到一个玩具吹镖(由一个细长筒和金属镖头组成)，想试着用它去射地上的目标.他把重为G的小镖头以一定速度正对着目标A点吹出，如图所示.忽略镖头运动时所受的空气阻力，下列关于镖头能否射中A点的预测中，正确的是( )A.一定能够射中A点B.一定射在A点左侧C.一定射在A点右侧D.控制速度大小，以上都有可能6.如图所示，竖直放置的弹簧下端固定在地面上，有一物体从弹簧的正上方落下，和弹簧接触后( )A.立即停止运动B.立即开始做减速运动C.可能做匀速运动D.当弹力大小等于物体重力大小时，物体速度最大7.若小球在运动过程中只受到力F的作用，且运动过程中力F始终保持不变，则小球的运动轨迹(用虚线表示)不可能的是( )8.（2019·连云港）如图所示，斜劈A放在固定的斜面上，其上表面水平，物体B放在A上，在A和B一起沿斜面匀速下滑的过程中（）A．A对B无支持力B．A、B之间无摩擦力C．A对B的摩擦力方向水平向左D．A对B的摩擦力方向沿斜面向上二、填空题(每空2分，共34分)8. 用手握住一个重5N的啤酒瓶,瓶口向上静止在手中,此时手对瓶有一个向______(选填“上”或“下”)的静摩擦力，且手对瓶的压力为8N，则手对瓶的摩擦力f1=______N；当手对瓶的压力增大到10N时，手对瓶的摩擦力f2______f1(选填“＞”、“＝”或“＜”)；当往瓶中倒入一定水时，瓶仍静止在手中，手对瓶的摩擦力f3______f1(选填“＞”、“＝”或“＜”)。

高中物理受力分析画图一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）2．如图所示，请画出木块的所受的重力示意图．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．6．分析物体在水平面上物体A的受力，画出受力分析图．7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．8．画出下面足球和物体A的受力示意图．9．作出下列图中物体A的受力图10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．13．受力分析：在如图所示的方框中画出A物体的受力示意图．14．作出以下各图中A物体的受力示意图．15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是N．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．25．画出图中物体A受力的示意图．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm 时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？高中物理受力分析画图参考答案与试题解析一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）【解答】解：物体的质量是3kg，所以其重力的大小：G=mg=3×10=30N物体受到的重力方向竖直向下，作用在重心上．选择标度如图，则各物体受到的重力如图．答：如图2．如图所示，请画出木块的所受的重力示意图．【解答】解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图：答：如图所示．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．【解答】解：（a）小方块静止在粗糙的斜面上，受重力、支持力和静摩擦力；（b）用细线把小球悬挂在光滑墙壁上，受重力、支持力和细线的拉力；（c）光滑半圆球固定在地面上，受重力、支持力和细线的拉力；如图所示：答：如上图所示．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．【解答】解：对小球受力分析，受重力、地面的支持力，台阶对小球无支持力，若有支持力，无法保持平衡；所以小球只受到一个弹力，如图所示；答：如图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．【解答】解：第一个图：弹力垂直于接触面指向受力物体，作出示意图如下图．第二个图：棒受到垂直于棒的支持力与沿着圆心方向的弹力．第三个图：小球受到绳子的拉力与侧壁的弹力；第四个图：小球受到两支持力过球心，作出弹力示意图如下图．答：受力图如上所示．6．分析物体在水平面上物体A的受力，画出受力分析图．【解答】解：对A受力分析可知，A受重力、支持力、压力和推力作用，同时还受向左的摩擦力；受力分析如图所示；A受重力、支持力、绳子拉力作用，由于具有向右的运动趋势，故受地面的摩擦力；受力分析如图所示；故答案如图所示：7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．【解答】解：对A受力分析可知，A受重力、支持力和绳子的拉力作用；AB受重力、地面的支持力、球面的支持力以及地面的摩擦力作用；故答案如图所示．8．画出下面足球和物体A的受力示意图．【解答】解：空中飞行的足球只受竖直向下的重力，方向竖直向下，如图所示；对小球受力分析可知，小球受重力、斜面的支持力和竖直面向左的弹力，如图所示；故答案如图所示；9．作出下列图中物体A的受力图【解答】解：A、物体受重力、支持力、拉力以及摩擦力作用；B、AB一起自由下落，没有相互作用，只有重力作用；C、杆受重力、支持力以及拉力的作用；D、物体受重力、拉力、斜面的弹力以及摩擦力作用；E、杆A受重力和碗底和边缘处的弹力作用．故答案如图所示：10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．【解答】解：由于物体沿斜面向上运动，故受到滑动摩擦力，摩擦力方向与运动方向相反，故摩擦力沿斜面向下；故答案如图所示；11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．【解答】解：图1中，球受重力、绳子的拉力和斜面的支持力，如图所示：图2中，球受重力、地面的支持力、左侧接触点的支持力和上面球的压力，如图所示；图3中，物体受重力和支持力，如图所示；图4中，物体受重力、垂直于斜面的支持力，如图所示；答：如图所示12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．【解答】解：（1）小球重力G，半球的支持力N与绳子的拉力T，如图1所示．（2）物体受重力G、斜面的支持力N和摩擦力f，如图2所示．13．受力分析：在如图所示的方框中画出A物体的受力示意图．【解答】解：由于所有的接触面都不光滑，则A向左运动的过程中，A与B之间有摩擦力，A与地面之间也有摩擦力．对A进行受力分析可知，A物体受到重力mg、地面的支持力F和B对A的压力地F BA、地面对A的摩擦力f地、B对A的摩擦力f BA、拉力F的作用．物体A的受力示意图如图．答：如图14．作出以下各图中A物体的受力示意图．【解答】解：左图中A杆受到重力、地面的支持力、半球的支持力，若要平衡，则必定受到地面的摩擦力，如图；中间图中B随A做匀速直线运动，受到的合外力等于0，所以B不受A对B的摩擦力，根据牛顿第三定律可知，B对A也没有摩擦力；则A受到重力、地面的支持力、B对A的压力、绳子的拉力，A做匀速直线运动，则水平方向一定受到地面对A的向左的摩擦力，如图．右图中A受到重力和绳子的拉力．由于绳子的拉力方向指向右上方，沿水平方向的分力不为0，所以A必定受到地面的摩擦力；有摩擦力就一定要有支持力．所以A受到重力、地面的支持力、地面的摩擦力和绳子的拉力4个力的作用．如图：答：如图15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．【解答】解：第一个图：小球受到重力、绳子的拉力、墙壁的支持力，作出示意图如下图．第二个图：物块在斜向上的拉力F作用下，沿水平方向做匀速直线运动，则必定受到与运动方向相反的摩擦力，所以物块受到重力、地面的支持力、摩擦力以及拉力F的作用；如图．第三个图：磁性电路元件处于平衡状态，则竖直方向必定受到向上的摩擦力与重力平衡．所以物体受到重力、磁场力、磁性黑板的支持力和摩擦力，如图．答：如图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．【解答】解：以A为研究对象，受力分析，有竖直向下的重力、B对A的支持力和摩擦力，这样才能使平衡．根据牛顿第三定律，A对B也有压力和摩擦力，B还受到重力和推力F，所以受四个力作用，如图所示，答：B受到4个力的作用，如图所示．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）【解答】解：选取1cm为1N，依据力的图示法，根据平行四边形定则作图可得：F=6.5N；答：F的大小取值范围6.5N～6.7N．18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）【解答】解：第1个图：物体A受到重力、斜面的支持力和静摩擦力．第2个图：物体A受到重力、地面的支持力和向左的静摩擦力、绳的拉力．第3个图：物体A受到重力、半球的支持力和绳的拉力．第4个图：物体A受到重力、挡板的支持力和斜面的支持力．分别作出力图如图所示．答案：见解析．19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．【解答】解：杆与两接触面的弹力，均垂直接触面，作出示意图如下图．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．【解答】解：甲图：棒受到重力、垂直于棒的支持力与沿着圆心方向的弹力．乙图：A静止在粗糙的斜面上，受到重力、支持力和摩擦力；丙图：小球受到重力、绳子的拉力、侧壁的弹力以及浮力．作出受力示意图如下图．答：受力图如上所示．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．【解答】解：小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：故答案如图所示．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．【解答】解：图（1）中C绳子向下的拉力、AC绳子的拉力，BC杆的支持力；图（2）中C点受向下的拉力，AC杆的拉力，BC杆的支持力；图（3）中杆受重力、半圆柱体的支持力、地面的支持力和静摩擦力；答：如图所示．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是5N．【解答】解：（1）根据平行四边形画出合力如图：=5×1=5N．（2）由图看以数出合力的长度是5个小格，所以合力大小为：F合故答案为：（1）如图所示；（2）5．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．【解答】解：甲图中已知合力与两个分力的方向，过合力的起点与终点做平行四边形，即可得出两个分力，如图：然后选择20N做为标度，结合测量的结果可得：F1=52N，F2=37N乙图中已知合力和其中一个分力的大小与方向，先连接两个端点做三角形，然后做平行四边形，即可求出．如图答：如图（甲图中，两个分力的测量值有一定的误差都可以）25．画出图中物体A受力的示意图．【解答】解：第一图，物体A受到重力mg、斜面的支持力F，与竖直面的支持力N；第二图，物体A受到重力mg，杆的竖直向上弹力；第三图，物体A受到重力mg，及沿着绳子向上拉力T，没有斜面的支持力，否则绳子不可能竖直，如下图所示．答：如上图所示．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？【解答】解：开始时铁链的重心在中点位置，故离滑轮高度为，全部落下时，重心的高度离滑轮为，故重心下降高度h=﹣=；答：重心比原来下降了；27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）【解答】解：（1）当F=10N时，根据力的矢量法则，则拉力的水平分力为F1=Fcos37°=10×0.8N=8N物体所受支持力为N1=mg﹣F1sin37°=100﹣10×0.6=94N此时物体与地面间的最大静摩擦力为f1m=μN1=0.5×94N=47N因为F1cos37°＜f1m所以物体没有被拉动，仍保持静止，此时物体所受的静摩擦力为f1=8N；（2）当F′=50N时，根据力的矢量法则，则拉力的水平分力为F1′=F′cos37°=50×0.8N=40N物体所受支持力为N1′=mg﹣F1′sin37°=100﹣50×0.6=70N此时物体与地面间的最大静摩擦力为f1m′=μN1′=0.5×70N=35N因为F1′cos37°＞f1m′所以物体被拉动，此时物体所受的滑动摩擦力为f1′=35N；答：（1）F=10N时，地面的摩擦力是8N；（2）F=50N时，地面的摩擦力是35N．28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？【解答】解：（1）根据平衡条件，则木块受到的滑动摩擦力f=4N；物体相对木块向右运动，故滑动摩擦力的方向水平向左；（2）木块与木板间的动摩擦因数μ===0.2答：（1）木块受到的摩擦力4N，方向水平向左；（2）木块与木板间的动摩擦因素为0.2．29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力为：f max=μN=μmg=0.25×4×10N=10N物体恰好被拉动，物体所受弹力等于最大静摩擦力：F1=kx1=f max得：k==200N/m（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体相对地面滑动，受到滑动摩擦力为：f2=μN=μmg=0.25×4×10N=10N（3）弹簧弹力为：F3=kx3=200×（13﹣10）×10﹣2N=6N＜f max物体受到静摩擦力，大小为：f3=F3=6N．答：（1）弹簧的劲度系数200N/m；（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为10N；（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为6N．30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力f max=μN=μmg=0.2×2×10N=4N物体恰好做匀速直线运动，物体所受弹力等于滑动摩擦力，即等于最大静摩擦力：F1=kx1=f max得k===N/m=200N/m（2）若将弹簧拉长至11cm时物体静止，则f1=k△x1=200×1=2N若将弹簧拉长至11cm时，物体在滑动过程中，物体相对地面滑动，受到滑动摩擦力为f2=μN=μmg=0.2×2×10N=4N（3）若将弹簧拉长至13cm＞12cm时，物体所受的拉力大于最大静摩擦力，相对于地面不能静止，物体相对地面滑动过程中受到的摩擦力等于4N答：（1）弹簧的劲度系数100N/m；（2）若将弹簧拉长至11cm时物体静止，则受到的摩擦力是2N，若物体在滑动中则物体所受的摩擦力大小为4N．（3）弹簧拉长至13cm时，物体所受的摩擦力大小为4N；。

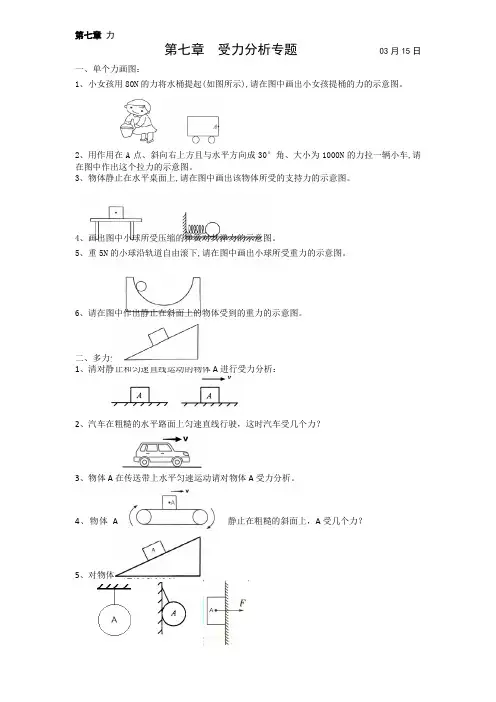

一、单个力画图：
1、小女孩用80N的力将水桶提起(如图所示),请在图中画出小女孩提桶的力的示意图。

2、用作用在A点、斜向右上方且与水平方向成30°角、大小为1000N的力拉一辆小车,请在图中作出这个拉力的示意图。

3、物体静止在水平桌面上,请在图中画出该物体所受的支持力的示意图。

4、画出图中小球所受压缩的弹簧对其弹力的示意图。

5、重5N的小球沿轨道自由滚下,请在图中画出小球所受重力的示意图。

6、请在图中作出静止在斜面上的物体受到的重力的示意图。

二、多力受力分析：
1、清对静止和匀速直线运动的物体A进行受力分析：
2、汽车在粗糙的水平路面上匀速直线行驶，这时汽车受几个力？
3、物体A在传送带上水平匀速运动请对物体A受力分析。

4、物体A静止在粗糙的斜面上，A受几个力？
5、对物体A进行受力分析。

6、旅行箱A在推理作用下匀速向右运动，请对B进行受力分析。

7、一个小石块在细线作用下做匀速圆周运动，请对小石块进行受力分析。

三、相互力：
8、中国空间站在太空受到地球大小为F1的引力，请画出F1的反作用力F2。

9、火箭质量大约6吨，起
飞是加速运动，动力是自身
重量的8倍左右，大约是
4.8×105N。

那么火箭获得动力的施力物体是什么？请对火箭受力分析，
并画出火箭动力的反作用力。

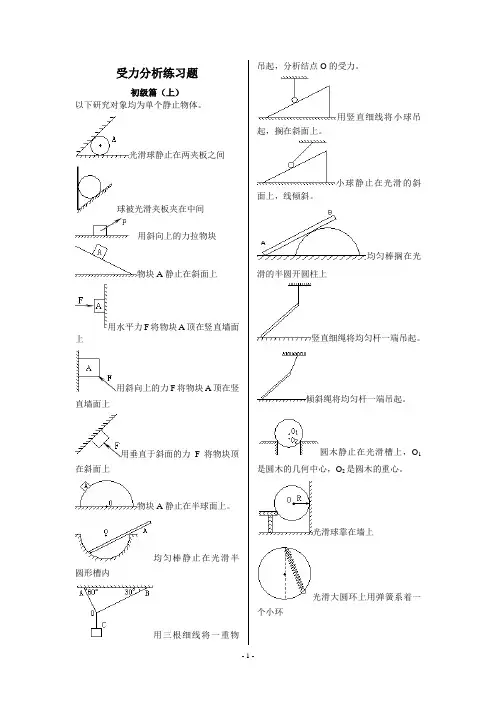

受力分析练习题初级篇（上）以下研究对象均为单个静止物体。

光滑球静止在两夹板之间球被光滑夹板夹在中间用斜向上的力拉物块物块A静止在斜面上用水平力F将物块A顶在竖直墙面上用斜向上的力F将物块A顶在竖直墙面上用垂直于斜面的力F将物块顶在斜面上物块A静止在半球面上。

均匀棒静止在光滑半圆形槽内用三根细线将一重物吊起，分析结点O的受力。

用竖直细线将小球吊起，搁在斜面上。

小球静止在光滑的斜面上，线倾斜。

均匀棒搁在光滑的半圆开圆柱上竖直细绳将均匀杆一端吊起。

倾斜绳将均匀杆一端吊起。

圆木静止在光滑槽上，O1是圆木的几何中心，O2是圆木的重心。

光滑球靠在墙上光滑大圆环上用弹簧系着一个小环两根细线分别固定在轻杆的一端，另一端分与墙和重物相连，分析结点A的受力情况。

用竖直向上力F拉静止在斜面上的物块，所受摩擦力可能为：A、沿斜面向上B、沿斜面向下C、不受摩擦力D、都有可能初级篇（下）以下研究对象均为静止的多个物体，请以每一个物体、整体为研究对象进行隔离、整体受力分析。

用力F竖直向下压物块A用水平力F拉物块A用水平力F拉物块B用等大的水平力F分别拉物块A和B用等大的水平力F分别拉物块A和B。

用水平力F拉物块A，未拉动。

用水平力F拉物块B，未拉动。

用等大的水平力F拉物块A、B。

用等大的水平力F拉物块A、C。

用等大的水平力F拉物块B、C。

用等大的水平力F拉A、B。

用等大的水平力F拉A、C。

用力F将A、B两物块顶在竖直墙上。

相同的两物块夹在相同的竖直墙间相同的仨物块夹在相同竖直墙间物块A静止在三角形物块B上用水平力F沿三角形物块B的斜面向上推物体A两球静止在槽中两球静止在光滑的半圆形碗内A、B两环用细绳相连，静止地套在杆上，竖直杆光滑。

用竖直细线和拉伸的弹簧连着物块A、B。

两环套在杆上，通过细绳吊着一小球。

质量不等的A、B物块通过细绳相连，B静止在地面上。

A、B、C三个物块用拉伸的轻弹簧和细绳相连，处于静止状态。

A、B、C均静止。

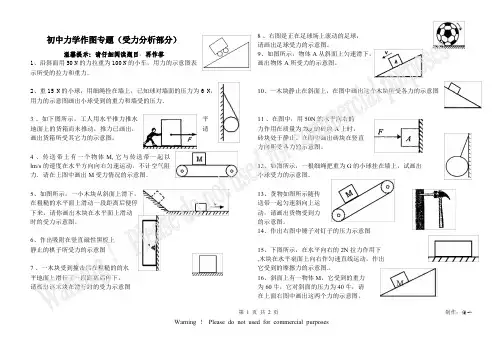

第1页共2页制作：汪一Warning ！Please do not used for commercial purposes初中力学作图专题（受力分析部分）温馨提示：请仔细阅读题目，再作答1、沿斜面用50N 的力拉重为100N 的小车，用力的示意图表示所受的拉力和重力．2、重15N 的小球，用细绳拴在墙上，已知球对墙面的压力为6N，用力的示意图画出小球受到的重力和墙受的压力．3、如下图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。

4、传送带上有一个物体M,它与传送带一起以lm/s 的速度在水平方向向右匀速运动，不计空气阻力．请在上图中画出M 受力情况的示意图．5、如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来，请你画出木块在水平面上滑动时的受力示意图。

6、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图7、一木块受到撞击后在粗糙的的水平地面上滑行了一段距离后停下。

请画出该木块在滑行时的受力示意图8、右图是正在足球场上滚动的足球，请画出足球受力的示意图。

9、如图所示，物体A 从斜面上匀速滑下，画出物体A 所受力的示意图。

10、一木块静止在斜面上，在图中画出这个木块所受各力的示意图11、在图中，用50N 的水平向右的力作用在质量为2kg 的砖块A 上时，砖块处于静止。

在图中画出砖块在竖直方向所受各力的示意图。

12、如图所示，一根细绳把重为G 的小球挂在墙上，试画出小球受力的示意图。

13、货物如图所示随传送带一起匀速斜向上运动，请画出货物受到力的示意图。

14、作出右图中锤子对钉子的压力示意图15、下图所示，在水平向右的2N 拉力作用下,木块在水平桌面上向右作匀速直线运动，作出它受到的摩擦力的示意图.。

16、斜面上有一物体M ，它受到的重力为60牛，它对斜面的压力为40牛，请在上面右图中画出这两个力的示意图。

第2页共2页制作：汪一Warning ！Please do not used for commercial purposes17、在水平地面上有一辆小车，甲用6N 的力水平向右推车；乙用9N 的力向右上方与水平面成30°角拉车，在上面的右图中作出这两个力的示意图。

中考物理受力分析类作图题专项练习1．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。

2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

3．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

（力的作用点画在物体的中心）4．一物体沿着固定的光滑斜面下滑，请在图中所示位置画出它受力的示意图。

（忽略空气阻力）______ 5．如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。

6．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

7．如图，一个木块从斜面上滑下，并在水平面上继续滑动。

画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。

8．物体A静止在斜面上，画出A静止时所受到的摩擦力和A对斜面的压力。

9．小蛮用绳子拉木箱，请画出木箱的受力示意图。

10．如图所示，小球被细线拴着在光滑斜面上静止，请画出小球受力的示意图。

11．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

12．小球的重力为10N，请在图中画出小球所受重力的示意图。

13．如图所示，路旁竖立的电线杆上安装着路灯A，请画出路灯A 的受力示意图。

14．如图所示，质量均匀的小球从光滑轨道的最左端P点冲上圆形轨道，顺次经过A、B、C三点到达轨道左侧，请作出在C点时，小球受到的重力和轨道对小球的支持力的示意图。

15．如图所示，一个球A被一挡板B挡在斜面上，请在图中画出球A受到的重力G和挡板B对球A的支持力的示意图。

16．如图所示，细线悬挂下的小球刚好与光滑圆弧面相接触，细线处于竖直状态。

请在图中画出小球的受力示意图。

17．人站在匀速向上运动的电梯上，画出人所受力的示意图。

18．如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。

受力分析画图专题练习3 .如上图A 、B 一起下向下滑动，斜面静止。

A 与斜面间光滑。

请画出 A 所受到的力。

4•下面2图中，各物体都静止。

小球表面光滑。

请画出小球所受到的力。

5 .上面2图中，各物体都静止。

小球表面光滑。

请画出A 小球所受到的力。

6•下面3图中，A 都在沿接触面移动。

画出下述 3图中A 物体所受到的力。

7•画出下述3图中各球所受到的力。

2.下图中，物块在 不光滑）F 作用下向下滑，斜面静止。

请画出斜面所受到的力。

（物块与斜面间（第5题）1•下述4种情景中，物块静止，请画出物块所受到的力。

（第4题）8.如图，在F作用下A、A、B所受到的力。

9、如斗图，-----A、B §百始释y所受占〔第9题）10 .上述2图，A、B、C都静止。

请画出B所受到的力。

11、如下图，甲图中传送带不动，物块向右运动，乙图中，传送带和物块一起向右匀速运动。

请画出甲乙2图中物块所受到的力。

'1— ¥: -- V9G 0 J OAmL X Js A乙B12、如图，在拉力作用下,甲乙（第10题）A物体向右滑动。

请画出A物体所受到的力。

13.画出图中圆球的受力图。

14.不计圆球0的自重且接触面光滑，根据图示受力画出圆球0的受力图。

分析满足下列条件的各个物体所受的力，并指出各个力的施力物体圆木静止在光滑槽上，01是圆木的几何中心,用力F向下压小球，小球和半球都处于静止在力F作用下行驶在粗糙路面上小车叮ATM倾斜绳将均匀杆一端吊起。

用垂直于斜面的力F将物块顶在斜面上。

相同的两物块夹在相同的竖直墙间处于静A^vwvvw B1—FV J////J////A、B同时同速向右匀速行驶在拉力F作用下，两物块相对粗糙水平面匀速运动。

用力F托住A、光滑球靠在墙上B两物块用斜向上的力F将物块A顶在竖直墙面上光滑球静止在两夹板之间圆柱静止在两根木棍搭成的斜面上匀速转动的传送带上，物块A被竖直挡板挡住。

用水平力F拉物块A 用水平力F拉物块A,未拉动。

高中物理受力分析画图一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）2．如图所示，请画出木块的所受的重力示意图．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．6．分析物体在水平面上物体A的受力，画出受力分析图．7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．8．画出下面足球和物体A的受力示意图．9．作出下列图中物体A的受力图10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．13．受力分析：在如图所示的方框中画出A物体的受力示意图．14．作出以下各图中A物体的受力示意图．15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是N．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．25．画出图中物体A受力的示意图．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm 时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？高中物理受力分析画图参考答案与试题解析一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）【解答】解：物体的质量是3kg，所以其重力的大小：G=mg=3×10=30N物体受到的重力方向竖直向下，作用在重心上．选择标度如图，则各物体受到的重力如图．答：如图2．如图所示，请画出木块的所受的重力示意图．【解答】解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图：答：如图所示．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．【解答】解：（a）小方块静止在粗糙的斜面上，受重力、支持力和静摩擦力；（b）用细线把小球悬挂在光滑墙壁上，受重力、支持力和细线的拉力；（c）光滑半圆球固定在地面上，受重力、支持力和细线的拉力；如图所示：答：如上图所示．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．【解答】解：对小球受力分析，受重力、地面的支持力，台阶对小球无支持力，若有支持力，无法保持平衡；所以小球只受到一个弹力，如图所示；答：如图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．【解答】解：第一个图：弹力垂直于接触面指向受力物体，作出示意图如下图．第二个图：棒受到垂直于棒的支持力与沿着圆心方向的弹力．第三个图：小球受到绳子的拉力与侧壁的弹力；第四个图：小球受到两支持力过球心，作出弹力示意图如下图．答：受力图如上所示．6．分析物体在水平面上物体A的受力，画出受力分析图．【解答】解：对A受力分析可知，A受重力、支持力、压力和推力作用，同时还受向左的摩擦力；受力分析如图所示；A受重力、支持力、绳子拉力作用，由于具有向右的运动趋势，故受地面的摩擦力；受力分析如图所示；故答案如图所示：7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．【解答】解：对A受力分析可知，A受重力、支持力和绳子的拉力作用；AB受重力、地面的支持力、球面的支持力以及地面的摩擦力作用；故答案如图所示．8．画出下面足球和物体A的受力示意图．【解答】解：空中飞行的足球只受竖直向下的重力，方向竖直向下，如图所示；对小球受力分析可知，小球受重力、斜面的支持力和竖直面向左的弹力，如图所示；故答案如图所示；9．作出下列图中物体A的受力图【解答】解：A、物体受重力、支持力、拉力以及摩擦力作用；B、AB一起自由下落，没有相互作用，只有重力作用；C、杆受重力、支持力以及拉力的作用；D、物体受重力、拉力、斜面的弹力以及摩擦力作用；E、杆A受重力和碗底和边缘处的弹力作用．故答案如图所示：10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．【解答】解：由于物体沿斜面向上运动，故受到滑动摩擦力，摩擦力方向与运动方向相反，故摩擦力沿斜面向下；故答案如图所示；11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．【解答】解：图1中，球受重力、绳子的拉力和斜面的支持力，如图所示：图2中，球受重力、地面的支持力、左侧接触点的支持力和上面球的压力，如图所示；图3中，物体受重力和支持力，如图所示；图4中，物体受重力、垂直于斜面的支持力，如图所示；答：如图所示12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．【解答】解：（1）小球重力G，半球的支持力N与绳子的拉力T，如图1所示．（2）物体受重力G、斜面的支持力N和摩擦力f，如图2所示．13．受力分析：在如图所示的方框中画出A物体的受力示意图．【解答】解：由于所有的接触面都不光滑，则A向左运动的过程中，A与B之间有摩擦力，A与地面之间也有摩擦力．对A进行受力分析可知，A物体受到重力mg、地面的支持力F和B对A的压力地F BA、地面对A的摩擦力f地、B对A的摩擦力f BA、拉力F的作用．物体A的受力示意图如图．答：如图14．作出以下各图中A物体的受力示意图．【解答】解：左图中A杆受到重力、地面的支持力、半球的支持力，若要平衡，则必定受到地面的摩擦力，如图；中间图中B随A做匀速直线运动，受到的合外力等于0，所以B不受A对B的摩擦力，根据牛顿第三定律可知，B对A也没有摩擦力；则A受到重力、地面的支持力、B对A的压力、绳子的拉力，A做匀速直线运动，则水平方向一定受到地面对A的向左的摩擦力，如图．右图中A受到重力和绳子的拉力．由于绳子的拉力方向指向右上方，沿水平方向的分力不为0，所以A必定受到地面的摩擦力；有摩擦力就一定要有支持力．所以A受到重力、地面的支持力、地面的摩擦力和绳子的拉力4个力的作用．如图：答：如图15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．【解答】解：第一个图：小球受到重力、绳子的拉力、墙壁的支持力，作出示意图如下图．第二个图：物块在斜向上的拉力F作用下，沿水平方向做匀速直线运动，则必定受到与运动方向相反的摩擦力，所以物块受到重力、地面的支持力、摩擦力以及拉力F的作用；如图．第三个图：磁性电路元件处于平衡状态，则竖直方向必定受到向上的摩擦力与重力平衡．所以物体受到重力、磁场力、磁性黑板的支持力和摩擦力，如图．答：如图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．【解答】解：以A为研究对象，受力分析，有竖直向下的重力、B对A的支持力和摩擦力，这样才能使平衡．根据牛顿第三定律，A对B也有压力和摩擦力，B还受到重力和推力F，所以受四个力作用，如图所示，答：B受到4个力的作用，如图所示．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）【解答】解：选取1cm为1N，依据力的图示法，根据平行四边形定则作图可得：F=6.5N；答：F的大小取值范围6.5N～6.7N．18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）【解答】解：第1个图：物体A受到重力、斜面的支持力和静摩擦力．第2个图：物体A受到重力、地面的支持力和向左的静摩擦力、绳的拉力．第3个图：物体A受到重力、半球的支持力和绳的拉力．第4个图：物体A受到重力、挡板的支持力和斜面的支持力．分别作出力图如图所示．答案：见解析．19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．【解答】解：杆与两接触面的弹力，均垂直接触面，作出示意图如下图．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．【解答】解：甲图：棒受到重力、垂直于棒的支持力与沿着圆心方向的弹力．乙图：A静止在粗糙的斜面上，受到重力、支持力和摩擦力；丙图：小球受到重力、绳子的拉力、侧壁的弹力以及浮力．作出受力示意图如下图．答：受力图如上所示．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．【解答】解：小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：故答案如图所示．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．【解答】解：图（1）中C绳子向下的拉力、AC绳子的拉力，BC杆的支持力；图（2）中C点受向下的拉力，AC杆的拉力，BC杆的支持力；图（3）中杆受重力、半圆柱体的支持力、地面的支持力和静摩擦力；答：如图所示．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是5N．【解答】解：（1）根据平行四边形画出合力如图：=5×1=5N．（2）由图看以数出合力的长度是5个小格，所以合力大小为：F合故答案为：（1）如图所示；（2）5．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．【解答】解：甲图中已知合力与两个分力的方向，过合力的起点与终点做平行四边形，即可得出两个分力，如图：然后选择20N做为标度，结合测量的结果可得：F1=52N，F2=37N乙图中已知合力和其中一个分力的大小与方向，先连接两个端点做三角形，然后做平行四边形，即可求出．如图答：如图（甲图中，两个分力的测量值有一定的误差都可以）25．画出图中物体A受力的示意图．【解答】解：第一图，物体A受到重力mg、斜面的支持力F，与竖直面的支持力N；第二图，物体A受到重力mg，杆的竖直向上弹力；第三图，物体A受到重力mg，及沿着绳子向上拉力T，没有斜面的支持力，否则绳子不可能竖直，如下图所示．答：如上图所示．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？【解答】解：开始时铁链的重心在中点位置，故离滑轮高度为，全部落下时，重心的高度离滑轮为，故重心下降高度h=﹣=；答：重心比原来下降了；27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）【解答】解：（1）当F=10N时，根据力的矢量法则，则拉力的水平分力为F1=Fcos37°=10×0.8N=8N物体所受支持力为N1=mg﹣F1sin37°=100﹣10×0.6=94N此时物体与地面间的最大静摩擦力为f1m=μN1=0.5×94N=47N因为F1cos37°＜f1m所以物体没有被拉动，仍保持静止，此时物体所受的静摩擦力为f1=8N；（2）当F′=50N时，根据力的矢量法则，则拉力的水平分力为F1′=F′cos37°=50×0.8N=40N物体所受支持力为N1′=mg﹣F1′sin37°=100﹣50×0.6=70N此时物体与地面间的最大静摩擦力为f1m′=μN1′=0.5×70N=35N因为F1′cos37°＞f1m′所以物体被拉动，此时物体所受的滑动摩擦力为f1′=35N；答：（1）F=10N时，地面的摩擦力是8N；（2）F=50N时，地面的摩擦力是35N．28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？【解答】解：（1）根据平衡条件，则木块受到的滑动摩擦力f=4N；物体相对木块向右运动，故滑动摩擦力的方向水平向左；（2）木块与木板间的动摩擦因数μ===0.2答：（1）木块受到的摩擦力4N，方向水平向左；（2）木块与木板间的动摩擦因素为0.2．29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力为：f max=μN=μmg=0.25×4×10N=10N物体恰好被拉动，物体所受弹力等于最大静摩擦力：F1=kx1=f max得：k==200N/m（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体相对地面滑动，受到滑动摩擦力为：f2=μN=μmg=0.25×4×10N=10N（3）弹簧弹力为：F3=kx3=200×（13﹣10）×10﹣2N=6N＜f max物体受到静摩擦力，大小为：f3=F3=6N．答：（1）弹簧的劲度系数200N/m；（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为10N；（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为6N．30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力f max=μN=μmg=0.2×2×10N=4N物体恰好做匀速直线运动，物体所受弹力等于滑动摩擦力，即等于最大静摩擦力：F1=kx1=f max得k===N/m=200N/m（2）若将弹簧拉长至11cm时物体静止，则f1=k△x1=200×1=2N若将弹簧拉长至11cm时，物体在滑动过程中，物体相对地面滑动，受到滑动摩擦力为f2=μN=μmg=0.2×2×10N=4N（3）若将弹簧拉长至13cm＞12cm时，物体所受的拉力大于最大静摩擦力，相对于地面不能静止，物体相对地面滑动过程中受到的摩擦力等于4N答：（1）弹簧的劲度系数100N/m；（2）若将弹簧拉长至11cm时物体静止，则受到的摩擦力是2N，若物体在滑动中则物体所受的摩擦力大小为4N．（3）弹簧拉长至13cm时，物体所受的摩擦力大小为4N；。

受力分析专项训练
一、 下面各图的接触面均光滑，对小球受力分析：
二、 下面各图的接触面均粗糙，对物体受力分析：
车板粗糙，A 做匀速直线运动。

图20
物体沿斜坡匀速下滑。

图
21
物块以初速度冲上粗糙斜坡。

图22
图6
图
11
图12
图
4
图
13
图
15
图
16
图14 物体处于静止
物体刚放在传送带上
图17
物体随传送带一起 做匀速直线运动
图18 图19
物体静止在斜面上
图23
在光滑斜坡上，物块静止状态
图24
物块在F
的作用下沿斜坡向下运动。

图27
物块向上滑动 图28
三、分别对A 、B 、C 两物体受力分析：
图25
物体处于静止（请画出物体 受力可能存在的所有情况）
图26
图29
杆处于静止状态，其中杆与半球面之间光滑
图30
杆处于静止状态，其中 杆与竖直墙壁之间光滑 A 、B 、C 两物体均静止
图38
图40随电梯匀速
杆处于静止状态
四、整体受力分析
图41 对A受力分析
图42 对A受力分析图43 对A、B受力分析
图44 对A、B受力分析图45 对A、B受力分析
图46 对A、B受力分析
图47 对A、B、C受力分析图48 对A、B、C受力分析
五、 杆类、绳类、弹簧类
图49
图50
图51
图52
图53
图54
图55
图56
图57
图58
AO 表面粗糙，OB 表面光滑 分别画出两环的受力分析图。

受力分析画图专题练习 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-受力分析画图专题练习1.下述4种情景中，物块静止，请画出物块所受到的力。

2.下图中，物块在F作用下向下滑，斜面静止。

请画出斜面所受到的力。

（物块与斜面间不光滑）3．如上图A、B一起下向下滑动，斜面静止。

A与斜面间光滑。

请画出A所受到的力。

4．下面2图中，各物体都静止。

小球表面光滑。

请画出小球所受到的力。

5．上面2图中，各物体都静止。

小球表面光滑。

请画出A小球所受到的力。

6．下面3图中，A都在沿接触面移动。

画出下述3图中A物体所受到的力。

7．画出下述3图中各球所受到的力。

8．如图，在F作用下A、B静止。

请在右边空白处分别画出A、B所受到的力。

9、如图，A、B同时从静止开始释放。

请画出A所受到的力。

10．上述2图，A、B、C都静止。

请画出B所受到的力。

11、如下图，甲图中传送带不动，物块向右运动，乙图中，传送带和物块一起向右匀速运动。

请画出甲乙2图中物块所受到的力。

12、如图，在拉力作用下，A物体向右滑动。

请画出A物体所受到的力。

13.画出图中圆球的受力图。

14.不计圆球O的自重且接触面光滑，根据图示受力画出圆球O的受力图。

分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.圆木静止在光滑槽上，O1是圆木的几何中心，O2是圆木的重心。

用力F向下压小球，小球和半球都处于静止沿粗糙斜面上滑的物体A沿粗糙的天花板向右运动的物体F>G在力F作用下行驶在粗糙路面上小车倾斜绳将均匀杆一端吊起。

用垂直于斜面的力F将物块顶在斜面上。

相同的两物块夹在相同的竖直墙间处于静止A、B同时同速向右匀速行驶在拉力F 作用下，两物块相对粗糙水平面匀速运动。

用力F拉着A、B两物体一起向右匀速运动。

用力F托住A、B两物块光滑球靠在墙上用斜向上的力F将物块A顶在竖直墙面上光滑球静止在两夹板之间圆柱静止在两根木棍搭成的斜面上匀速转动的传送带上，物块A被竖直挡板挡住。
