自恢复保险丝原理参数及选型详解自恢复保险丝工作原理：当有异常过电流通过自恢复保险丝时，产生的热量使高分子有机聚合物膨胀，包裹在高分子有机聚合物的导电粒子会分开，从而切断PTC的导电通道，使PTC电阻上升，减小异常过电流；当异常过电流故障清除后，PTC的高分子有机聚合物收缩至原先的形状重新将导电粒子联结起来，导电通道恢复，PTC电阻又恢复到原来的低阻状态。
自恢复保险丝相关特性：1）对电流和温度比较敏感，电阻随温度和电流的增加而增大；2）响应速度慢，一般几十毫秒甚至几秒，与电流大小有关；3）自恢复特性，在额定范围内可重复使用；4）在电路正常状态下，PTC处于低阻状态，对电路不产生影响；（但存在一定的压降）5）应用时串联在电路中；自恢复保险丝参数详解：在选用自恢复保险丝时，需要结合规格书参数来选择，那么自恢复保险丝规格书中的各参数都代表着什么含义呢？小编为您整理了一份自恢复保险丝参数含义：1、Ihold（保持电流）：在25℃静止空气环境下，高分子热敏电阻PTC保持不动作情况下可以通过的最大电流。
在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。
(通过PTC 的电流不足以使PTC自热温升超过居里温度，这样的电流称为不动作电流，不动作电流的最大值称为最大不动作电流）2、Itrip（动作电流）：在25℃静止空气环境下，高分子热敏电阻PTC在限定的时间内动作的最小稳态电流。
3、Vmax 最大电压（耐压值）：在限定条件下，高分子热敏电阻PTC动作时，能安全承受的最高电压。
即热敏电阻的耐压值。
超过此值，热敏电阻有可能被击穿，不能恢复。
此值通常被列在规格书中的耐压值一栏里。
4、Imax(最大电流）（耐流值）：高分子热敏电阻PTC安全动作的最大动作电流，即PTC的耐流值。
超过此值，热敏电阻有可能损坏，不能恢复。
此值被列在规格书中的耐流值一栏里。
5、Pd(功率损耗典型值）：在25℃静止空气环境下，PTC动作后的功率损耗总值,通过计算流过PTC的泄漏电流和跨过热敏电阻的电压的乘积得到。

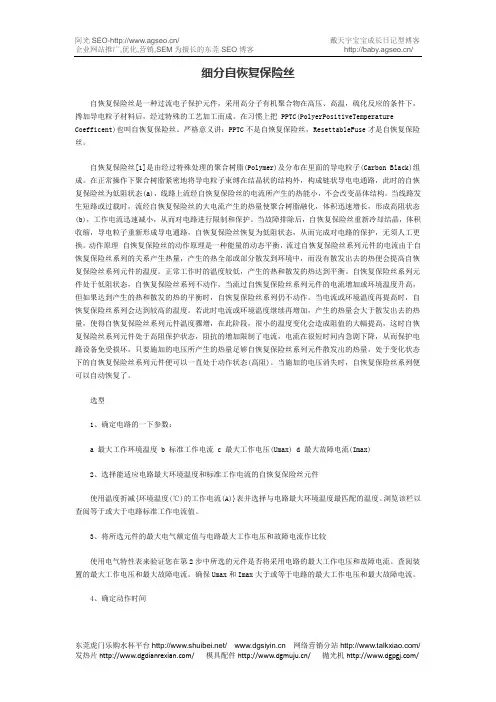

细分自恢复保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把 PPTC(PolyerPositiveTemperature Coefficent)也叫自恢复保险丝。
严格意义讲：PPTC不是自恢复保险丝，ResettableFuse才是自恢复保险丝。
自恢复保险丝[1]是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。
在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。
当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。
当故障排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
动作原理自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝系列元件的温度。
正常工作时的温度较低，产生的热和散发的热达到平衡。
自恢复保险丝系列元件处于低阻状态，自恢复保险丝系列不动作，当流过自恢复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝系列仍不动作。
当电流或环境温度再提高时，自恢复保险丝系列会达到较高的温度。
若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝系列元件散发出的热量，处于变化状态下的自恢复保险丝系列元件便可以一直处于动作状态(高阻)。

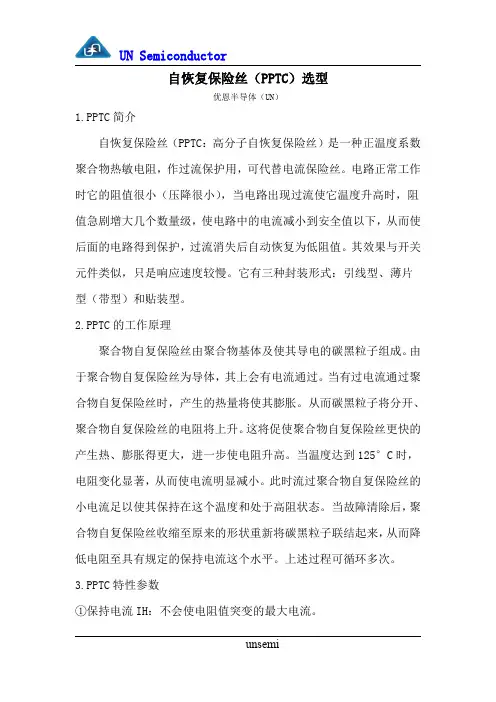

自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。
电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。
其效果与开关元件类似，只是响应速度较慢。
它有三种封装形式：引线型、薄片型（带型）和贴装型。
2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。
由于聚合物自复保险丝为导体，其上会有电流通过。
当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。
从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。
这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。
当温度达到125°C时，电阻变化显著，从而使电流明显减小。
此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。
当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。
上述过程可循环多次。
3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。
②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。
③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。
电流越大或温度越高，则动作时间越短。
④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。
⑥动作功率Pdtyp：动作状态下消耗的功率。
⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。
4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。

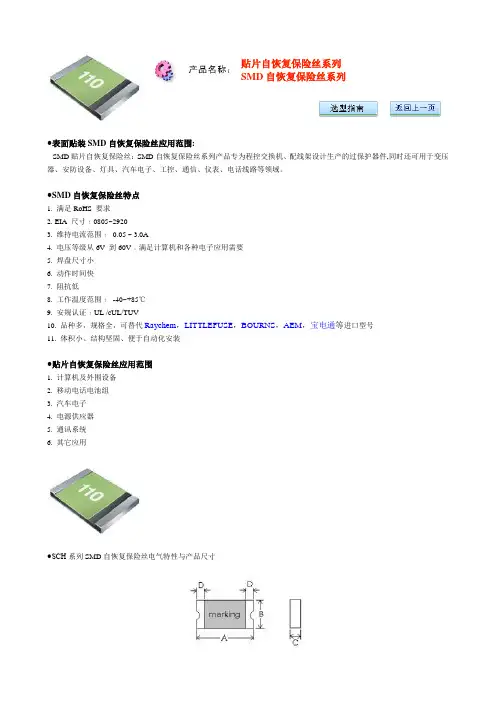

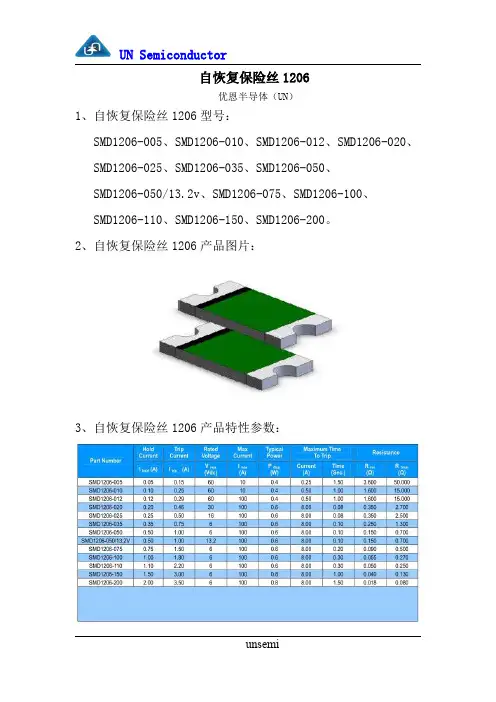

贴片自恢复保险丝系列 SMD 自恢复保险丝系列●表面贴装SMD 自恢复保险丝应用范围:SMD 贴片自恢复保险丝：SMD 自恢复保险丝系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、汽车电子、工控、通信、仪表、电话线路等领域。
●SMD 自恢复保险丝特点1. 满足RoHS 要求2. EIA 尺寸﹕0805~29203. 维持电流范围﹕ 0.05 ~ 3.0A4. 电压等级从6V 到60V ﹐满足计算机和各种电子应用需要5. 焊盘尺寸小6. 动作时间快7. 阻抗低8. 工作温度范围﹕ -40~+85℃ 9. 安规认证﹕UL /cUL/TUV10. 品种多，规格全，可替代Raychem ，LITTLEFUSE ，BOURNS ，AEM ，宝电通等进口型号 11. 体积小、结构坚固、便于自动化安装●贴片自恢复保险丝应用范围1. 计算机及外围设备2. 移动电话电池组3. 汽车电子4. 电源供应器5. 通讯系统6. 其它应用●SCH 系列SMD 自恢复保险丝电气特性与产品尺寸●0805 贴片自恢复保险丝电气特性(23℃)●0805 点击察看保护电流时间(I-T)曲线图●0805 SMD自恢复保险丝外形尺寸●1206 贴片自恢复保险丝电气特性(23℃)●1206 点击察看保护电流时间(I-T)曲线图●1206 SMD自恢复保险丝外形尺寸●1210 贴片自恢复保险丝电气特性(23℃)●1210 点击察看保护电流时间(I-T)曲线图●1210 SMD自恢复保险丝外形尺寸●1812 贴片自恢复保险丝电气特性(23℃)●1812 点击察看保护电流时间(I-T)曲线图●1812 SMD自恢复保险丝外形尺寸●2016 贴片自恢复保险丝电气特性(23℃)●2016 点击察看保护电流时间(I-T)曲线图●2016 SMD自恢复保险丝外形尺寸●2920 贴片自恢复保险丝电气特性(23℃)●2920 点击察看保护电流时间(I-T)曲线图●2920 SMD自恢复保险丝外形尺寸。
