2-1第二章NO.7信令系统(系统概述)

七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。

1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。

两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。

不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。

图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。

图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。

图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。

MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

《NO7信令系统》复习资料-图文教师：凌建华第一章信令的基本概念§1.1信令的基本概念在交换机设备之间相互交换的“信息”必须遵守一定的协议和规约，这些协议和规约称为信令。

§1.2信令的分类按照信令传送通路与话路之间的关系来划分，信令可以分为随路信令和公共信道信令两大类。

1、随路信令是指传送话音信息的通路来传送与该话路有关的各种信令，或某一信令通路唯一对应一条话路（信道）。

第二章NO.7信令系统概述§2.3NO.7信令系统的功能模块结构1、NO.7信令系统的四级结构在NO.7信令系统的四级结构中，将NO.7信令系统分为消息传递部分（MTP）和用户部分（UP）。

MTP由信令数据链路级（ignalingdatalinklevel）、信令链路级(ignalinglinklevel)和信令网功能级(ignalingnetworklevel)组成。

MTP的功能是在各信令点之间正确无误地传送信令消息。

用户部分构成NO.7信令系统的第四级，它的功能是处理信令信息。

根据不同的应用，可以有不同的用户部分。

MTP进一步划分为三级：第一级为信令数据链路级。

该级对应OSI模型的物理层。

第二级为信令链路功能功能级。

该级对应OSI模型的数据链路层。

第三级为信令网功能级。

该级对应OSI模型中网络层的部分功能。

四级结构图见教材P22图2.3.13）信令连接控制部分（SCCP）4）事务处理能力应用部分（TCAP）5）综合业务数字网用户部分（ISUP）6）数据用户部分（DUP）NO.7信令系统结构见教材P24图2.3.3第三章NO.7信令网1、信令网的基本组成部件1）信令点(SP)信令点是处理控制消息的节点，产生消息的信令点为该消息的起源点，消息到达的信令点为该消息的目的地节点。

（主要是交换局、操作维护中心、网络数据库）2）信令转接点(STP)具有信令转发功能，能将信令消息从一条信令链路转送到另一条信令链路的信令节点称为信令转接点。

准直联应用更广泛，两信令点经过信令转接点（STP）进行通信的工作方式。

--链路--[STP]--链路--
/ \
(SP)---------话路---------(SP)
由工作方式也就能想象出信令网结构了，一种是基于直联的无级信令网，另一种就是准直联方式的分级信令网。

二级信令网：
[STP]-----[STP]
/ \ / \
(SP) (SP) (SP) (SP)
三级信令网:
[HSTP]-------------[HSTP]
/ \ / \
[LSTP] [LSTP] [LSTP] [LSTP]
/ \ / \ / \ / \
(SP) (SP) (SP) (SP)(SP) (SP) (SP) (SP)
到底是分两级，还是三级主要考虑两个因素：STP容量与冗余度。

STP容量就是各STP的工作能力，我国暂定为信令链路至少512条，信令处理能力至少10kMSU/s。

（MSU，最大消息信令单元）；冗余度指信令网的备份程度以保证信令网的可靠性，我国采用四倍冗余度，即当每个SP连到两个STP时，每个信令链路组内至少包含两条信令链路。

我国大、中城市采用本地二级信令网，长途采用三级信令网。

简述七号信令系统的原理及应用大连工业大学通信102班07号毛逸菲2013年5月20日星期一摘要：本文详细介绍了七号信令系统的特点、应用范围等七号信令系统的概念，七号信令网的功能和组成等概念，简要分析了七号信令的应用。

关键词：七号信令、七号信令网、七号信令应用一、No.7信令系统信令是通信网的神经系统，是在通信网的各节点（交换机、用户终端、操作中心和数据库等）之间传送控制信息，以便在各设备之间建立和终止连接，达到传送通信信息的目的。

公共信道信令技术的基本特征是将话音信道与信令信道分离，在单独的数据链路上以信令消息单元的形式集中传送若干话路的信令信息。

No.7信令是局间公共信道信令，应用于数字通信网络，它不但适用于电话、数据、移动电话业务，而且适应于综合业务数字网（ISDN）中多种业务的要求。

No.7信令系统是一种国际性的标准化的通用公共信道信令系统，可用于传送电话网、综合业务数字网的局间信令，还可支持智能网业务和移动通信业务。

1.1 No.7信令系统的特点a.使用公共信道传送信令，利用分组交换技术，确保信令可靠传输。

b.采用可变信令单元，信令传输速度快，呼叫建立时间短，能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。

c.信令容量大，且易随需要改变，可适应各种新业务的要求，可提供多种网络集中服务信令。

d.采用功能模块化，使用方便，易扩展。

e.应用范围广，适用于各种网络的互联。

1.2 No.7信令系统的应用a.电话网的局间信令（国际和国内）。

b.电路交换数据网的局间信令（国际和国内）。

c.传送综合业务数字网（ISDN）的局间信令。

d.各种集中维护、管理中心的信息传递业务。

e.智能网业务。

f.传送移动通信网中与用户移动有关的各种控制信息。

1.3 中国No.7信令系统结构七号信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，主要包括电话用户部分（TUP）、数据用户部分（DUP）和其他用户部分等。

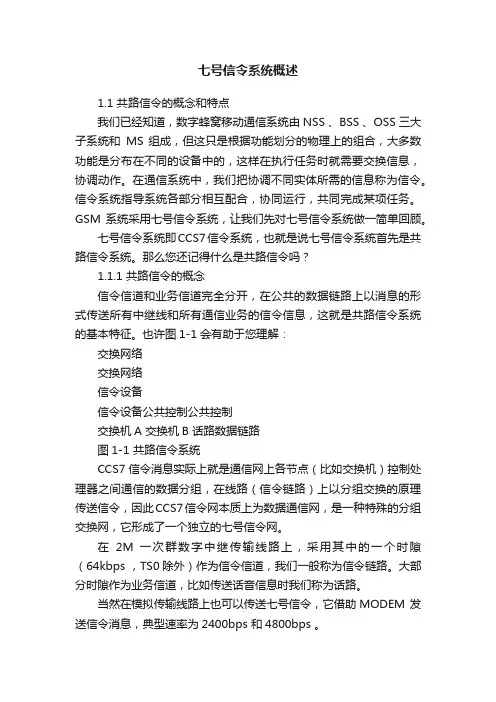

七号信令系统概述1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

也许图1-1会有助于您理解：交换网络交换网络信令设备信令设备公共控制公共控制交换机A 交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。

在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。

1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：● 信道利用率高● 信令传送速度快● 信令容量大● 应用范围广泛,可支持ISDN 、移动通信、智能网等业务● 信令网与通信网分离，便于维护和管理● 可方便地扩充新的信令规范，适应未知业务发展● 但这些优点也对共路信令系统提出一些特殊要求：● 信令链路利用率高，信令链路必须有极高的可靠性● 信令系统须具有完备的信令网功能和安全性措施●信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。

人类自1878年第一次使用电话交换机向公众提供电话业务以来就使用了信令。

随着电话交换机从人工交换,机电交换到电子交换的发展,所使用的信令也由一号信令发展到了当今正在推广的七号信令。

为了适用数字程控交换机的发展,国际电报电话咨询委员会(CCITT)于1968年提出了六号信令,六号信令为共路信令,报文长度固定,为28比特。

考虑到数字通讯向ISDN(综合业务数字网)的发展趋势,CCITT于1980年提出了通用性很强的七号信令系统,此后,七号信令系统经过多次扩展修改,已形成一个完整的信令体系。

NO.7信令系统是国际标准化的公共信道信令系统，他最佳地适用于数字通信网，它能满足目前和未来呼叫控制数据访问管理和维护等信令传递的要求，并能在特定的业务网和多种业务网中做多方面的应用，他不仅适用于国际网，也适用于国内网。

第一节信令的概念和分类1.1 信令的概念通信网的信令是指通信系统各个不同功能部分之间互相交换的信息。

在一个通信网中的信令传送包括3个方面：一是把来自主叫和被叫的状态和号码信息传送给交换机；二是交换机内部的信令传送；三是在交换网上传送信令信息。

不管信令的种类、功能及传送形式如何变化，信令本身却始终具有一些区别于其它信息的明显特征：信令是在用户设备与网络节点间/或网络节点间传送的信息；且信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。

1.2 信令的分类通信网中的信令，有三种分类方式：即按照信令的传送方向来划分，按照信令的工作范围来划分，以及按照信令的传送信道来划分。

按照信令的传送方向来划分信令可分为前向信令和后向信令。

前向信令是指主叫端向被叫端发送的信令。

后向信令是指由被叫端向主叫端发送的信令。

按照信令的工作范围来划分信令可分为用户线信令和局间信令两类。

用户线信令也叫用户信令，是指用户和交换局之间传送使用的信令，它们在用户线上传送，且主要包括：用户状态信令、选择信令、铃流和信号音。

综述No.7信令系统摘要：No.7信令是一种公路信令系统，它采用全双工的数字传输信道传送信令，是一个国际标准化的通用的信令系统。

它采用模块化的分层协议结构，实现了在一个信令系统内多种应用的并存。

No.7信令系统基本功能结构由公共的消息传递部分（MTP）和面向不同应用的用户部分（UP）组成。

No.7信令网就是一个专门用于传送信令信息的网络，它采用了一些不同于业务网的组网技术和可靠性机制，以确保信令网的可靠性、安全性和高效运行。

No.7信令系统凭借其稳定、高效、承载业务多样性等特点已经成为现代通信网的主要信令方式。

本论文介绍了No．7信令系统的特点、结构、信令单元格式和信令网结构。

关键词：No.7信令MTP UP 信令单元信令网0 引言语言是人类思想的一种表达工具，是沟通心灵的桥梁，是人和人之间交流与合作的传输媒介，然而，在当今社会，语言的表达，思想的传递，心灵的沟通，交流合作的实现，都要借助于通信系统。

同样，通信网络的正常运转，需要各种通信设备的交流协作，而信令则是通信设备之间的语言，是通信设备表达思想的工具，借助于通信网络，可使各通信设备彼此沟通，互相配合，共同完成传送信息的任务。

通信网中任意两个通信终端之间的通信都离不开信令，终端与交换节点之间，各交换节点之间以及不同网络之间的互通，都必须在信令的控制下进行。

1980年，国际电报电话咨询委员会（CCITT，International Telegraph and Telephone Consultative Committee，现为ITU-T）通过了No.7信令技术规程的黄皮书，并于1984年的红皮书、1988年的蓝皮书和1992年的白皮书三次对其进行了修改和完善，现在，No.7信令已经成为最适合在数字通信网中使用的公共【1。

信道信令技术】No.7信令系统（Common Channel Signaling System）是由ITU-T制定的全球电信业的标准。
