第4章4.2面向连接网络和无连接网络各自如何工作？有什么区别？面向连接方式：通信分三个阶段：1.连接建立过程（1）连接的发起者发出信令协议分组，要求建立连接；（2）连接建立请求分组到达目的端后，会以某种方式向被叫用户提示这个连接请求；（3）如果被叫用户同意建立连接，则会回送一个响应信令分组。
该分组沿着刚才的走过路径回到源端，并且在沿途每个交换节点分配虚电路标号，建立转发表项。
（4）当响应分组到达源端后，连接就成功建立起来。
2.通信过程：通信双方互相发送分组数据包，沿着已建立的虚通路传送到对端。
每一个分组都包含分配的虚电路标号。
3. 连接拆除过程：结束通信时，任一方可以发出呼叫拆除信令分组，这个分组沿着转发路径到达另一端，在途中逐个节点释放虚电路标号和转发表项。
到达另一端后，会以某种形式通知用户采取相应动作。
这样，一次通信结束。
无连接方式：源端发出的每个数据分组都包含源和目的地址。
交换节点收到分组后，从分组头部取出目的地址，在路由表中查找以确定其出口链路。
一旦找到就将其转移到相应的出口链路模块发送出去。
区别：面向连接以“有状态”方式工作，发送数据包以前首先要建立连接，在通信中要维持连接，通信完成要拆除连接。
而无连接是以“无状态”方式工作，转发过程只依赖路由表、目的地址和出口链路的状态随机转发。
第五章：5．2 LAPB帧的地址字段与控制字段的作用分别是什么？•地址字段（A）：在X.25协议中，该字段用来区分两个方向的命令/响应帧以及单链路/多链路。
•控制字段（C）：指示帧类型，规定了信息帧、监控帧和无编号帧3种类型。
5.9 与X.25网络相比，帧中继有哪些优点？①只有物理层和链路层，网内节点处理大为简化，处理效率高，网络吞吐量高，通信时延低，用户接入速率高。
②帧信息长度长，最大可达1600字节/帧。
③在链路层完成动态复用、透明传输和差错检测。
网内节点只检错不纠错，出错帧丢弃，无重传机制，额外开销小。

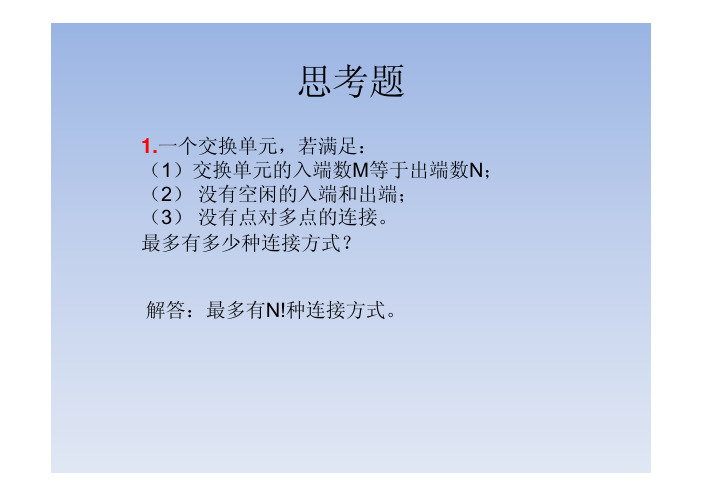

思考题1.一个交换单元,若满足:(1交换单元的入端数M等于出端数N;(2没有空闲的入端和出端;(3没有点对多点的连接。
最多有多少种连接方式?解答:最多有N!种连接方式。
2.对于M*N(N<=M的交换单元,没有空闲的出端(1不存在同发时,最多有多少种连接方式?(2存在同发时,最多有多少种连接方式?解答:不存在同发时,最多有N!CM N种连接方式;存在同发时,最多有M N种连接方式。
3.用2*2交叉单元构造的16*16可重排无阻塞benes网络,再用2*2交叉单元构造的16*16banyan网络。
画出这两个网络,并比较两者的异同和相关性。
解答:16*16可重排无阻塞benes网络如下:0 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10111111111 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1111111111111116*16banyan网络如下: 0 10 10 10 10 10 10 10 10 10 10 10 1 0 10 1 0 10 11111111111111111 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 111111111111111相同点:(1两个网络都是有2*2交叉单元构造;(2两个网络都能实现任意入线到任意出线的连接。
不同点:(1benes网络无内部阻塞,banyan网络有内部阻塞;(2benes网络有7级,banyan网络有4级;(3benes网络有多条路径,banyan网络只有一条路径;(4benes网络需要56个交换单元,banyan网络需要32个。
《现代交换原理》期末考试试题（B卷）一、填空(共20分，每空1分)1.设S接线器有4条输入复用线和4条输出复用线，复用线的复用度为512。
则该S接线器的控制存贮器有 4 组，每组控制存储器的存储单元数有512 个。
2．T接线器采用输出控制方式时，如果要将T接线器的输入复用线时隙25的内容A交换到输出复用线的时隙45，则A应写入话音存储器的25 号单元，控制存储器的45号单元的内容是25 。
控制存储器的内容在呼叫建立时由计算机控制写入。
3．7号信令系统硬件包括信令数据链路接口、交换网络、信令终端电路和完成7号信令系统第3、4级及高层功能的软件所在的宿主处理机。
4．电话机发出的DTMF 可以通过程控交换机的数字交换网络，从而实现某些业务所要求的二次拨号。
5.我国目前的两级长途网由DC1 和DC2 两级组成。
6．程控交换机的运行软件是指存放在交换机处理机系统中，对交换机的各种业务进行处理的程序和数据的集合。
7．基于容量分担的分散控制方式的交换机主要由交换模块通信模块、和管理模块三部分组成。
8．在程控交换机中主要的中断类型有故障中断、时钟中断、I/0中断三种。
9．按照程控软件中数据存在的时间特性，可分成___暂时性数据_________和半固定性数据，后者又包括___局数据_____和_用户数据________两大类。
10．通过多个T单元的复接，可以扩展T接线器的容量。
利用16 个256×256的T 接线器可以得到一个1024×1024的T接线器。
二．单项选择题(在每小题的四个备选答案中，选出一个正确的答案，并将其号码填在题后的括号内。
(10分，每小题1分)1. 局间中继采用PCM传输时，采用数字型线路信令。
每个话路的线路信令每秒传送（ D ）次。
A 8000B 4000C 125D 5002. 我国的国内7号信令网，信令点的编码计划是（D ）位二进制数。
A．12 B．14 C．36 D．243 TUP和ISUP应配置于（D ）A．独立型HSTP B．独立型STP C．网管中心D汇接局4. 在程控交换机中，NO．7信令的第三级功能由（D ）完成。
现代交换原理试题库带答案版-第1页共14页一、单选题1.通信网的核心技术是dA．光纤技术B．终端技术C．传输技术D．交换技术2.人类用电来传递信息最早是b3.使用有线电、无线电、光或其他电磁系统的通信成为aA．电信B．竹信C．通信D．电视4.将含有信息的消息转换成传输介质能接受的信号形式的设备是aA．终端B．交换机C．编码器D．译码器a5.N个终端采用全互连方式组成的通信网，需要aA．N（N-1）/2条线路B．N-1条线路C．N条线路D．N2条线路6.在需要通信的用户之间建立连接，通信完成后拆除连接的设备是aA．终端B．交换机C．计算机D．调制解调器7.由若干交换机按照一定拓扑结构通过通信线路组合在一起实现众多终端互通是b8.用户交换机（PB某）具有自动交换功能时称为aA．PAB某B．DIDC．PSDND．CS9.面向连接网络建立的连接有aA．实连接和虚连接B．实连接C．虚连接D．有线连接10.下列属于信息的传送方式是bA．实连接和虚连接B．复用、传输和交换C．终端、传输和交换D．业务网和支撑网11.下列属于固定资源分配技术的是aA．程控数字交换B．分组交换C．终端、传输和交换D．业务网和支撑网12.信道在每帧中固定出现的信道是bA．标志化信道B．位置化信道C．物理信道D．逻辑信道A．计算机网络B．广播电视网C．移动网D．广域网14.信息网络按技术层次分为业务网、传送网和aA．支撑网B．有线网和无线网C．固定网和移动网D．局域网、城域网和广域网15.通信网的组成包括终端设备、传输设备和aA．交换机B．路由器C．集线器D．网桥16.交换节点泛指通信网中的各类交换机，包括通信接口、控制单元信令单元和bA．用户电路B．交换网络C．中继电路D．控制系统17.构成交换网络最基本的部件是dA．交换机B．继电器C．电子开关D．交换单元18.描述交换单元性能的主要指标有容量、接口、功能和cA．有效性B．可靠性C．质量D．误码率19.将一个交换单元分为集中型、分配性和扩散型是按照cA．信息流向B．交换的信号C．出入线数D．交换的速率20.在出入线之间都接上一个开关，所有的开关就构成了dA．S接线器B．T接线器C．TST网络D．开关阵列21.实现在同一传输线上同时传输多路不同信号而互不干扰的技术称为bA．电路交换技术B．复用技术C．分组交换技术D．ATM技术22.电路交换的概念始于b23.世界上第一台程控交换机诞生的时间是cA．1946年B．1876年C．1965年D．1970年24.控制系统所有控制逻辑用机电或电子元件做在一定的印制板上，通过机架的布线做成的控制方式称为d第2页共14页A．程控B．集中控制C．分布控制D．布线控制25.通过使用在物理分开的一套矩阵接触或交差点的动作来确定传输通道路径的交换称为bA．时分交换B．空分交换C．频分交换D．码分交换26.智能建筑的三大功能系统是大楼自动化系统、办公自动化系统和aA．通信自动化系统B．监控自动化系统C．门襟自动化系统D．计算机网络系统A．入线数B．出线数A．机械式方式B．电子式方式C．程控式方式D．混合式方式A．010B．028C．86D．0030.电源设备包括交流配电盘、整流柜、直流配电盘和dA．三相电B．电压表C．电流表D．蓄电池31.4C技术包括计算机技术、通信技术、控制技术和A．CAP技术B．图形显示技术C．有线电视技术D．码分多址技术32.智能建筑的五大部分组成部分包括系统集成中心、楼宇自动化系统、办公自动化系统、通信自动化系统cA．门禁系统B．监控系统C．综合布线系统D．对讲系统A．计算机与计算机B．人与人C．人与计算机D．交换机34.窄带交换指传输比特率低于（A）的交换A．2Mb/B．8Mb/C．128Mb/D．56Kb/35.宽带交换是指传输比特率高于（c）的交换A．128Mb/B．64Mb/C．2Mb/D．10Mb/36.帧中继技术是传统的（D）的一种改进方案，适合LAN之间数据互连，目前传输速率已达到34Mb/A．电路交换B．ATMC．IP交换D．分组交换37.ATM综合了（b）和分组交换的优势，可以适合不同业务的多媒体通信的交换和复用A．光交换B．电路交换C．帧中继D．IP交换38.统计时分复用信号按分组传送信息，每个分组使用不同的时隙，但可用标志码区分不同的子信道。
《现代交换原理》练习题一填空题1. 电话通信网的基本组成设备是终端设备、传输设备、交换设备。
2．电话机的基本组成部分有通话设备、信令设备和转换设备。
3．交换机的硬件系统由用户电路、中继器、交换网络、信令设备和控制系统这几部分组成。
4．我国目前的两级长途网由省级交换中心和本地网长途交换中心两级组成。
5．按照信令传送通路与话路之间的关系来划分，信令可分为随路信令和公共信令两大类。
6．S1240交换机由数字交换网（DSN）和终端控制单元，辅助控制单元组成。
7．程控数字交换机的硬件结构大致可分为分级控制方式、全分散控制方式和基于容量分担的分散控制方式三种。
8．基于容量分担的分散控制方式的交换机主要由交换模块(SM)、通信模块(CM)和管理模块(AM)三部分组成9．语音信号的数字化要经过抽样、量化和编码三个步骤。
10．话音信号的PCM编码每秒抽样8000次，每个抽样值编码为8比特，每一路PCM话音的传输速率是64kbit/s。
11．数字交换网络的基本功能是完成不同复用线之间不同时隙的交换。
12．T接线器的基本功能是完成同一复用线上的不同时隙之间的交换。
13. T接线器的输入控制方式是指T接线器的话音存储器（SM）按照控制写入，顺序读出方式工作。
14．T接线器采用输入控制方式时，如果要将T接线器的输入复用线时隙7的内容A交换到输出复用线的时隙20，则A应写入话音存储器的20号单元，控制存储器的7号单元的内容是20。
控制存储器的内容在呼叫建立时由计算机控制写入的。
15．空间（S）接线器的作用是将不同复用线之间同一时隙内容的交换。
16．S接线器主要由一个连接 n条输入复用线和n条输出复用线的n×n的电子接点矩阵和控制存储器组以及一些相关的接口逻辑电路组成。
17．T接线器主要由话音存储器（SM）、控制存储器（CM），以及必要的接口电路（如串/并，并/串转换等）组成，18．T接线器的话音存贮器SM用来存贮话音信号的PCM编码，每个单元的位元数至少为8位，控制存贮器CM用来存贮处理机的控制命令字，控制命令字的主要内容是用来指示写入或读出的话音存储器地址。
《现代交换原理与技术》课程考试试卷一、填空题1.在输入电话的数量中，P代表脉冲拨号，T代表双音频拨号。
2．本地电话网的汇接方式可分为来话汇接，去话汇接，来去话汇接三种方式。
3．举出两种用户线上常见的音信号拨号音，忙音，回铃音等4.电话的基本组成包括三部分：通信设备、转换设备和信号设备。
5．从共电式交换机直到今天的交换机，一直采用由交换机提供通话电源的方式，我们称这种方式为集中供电方式。
6.PSTN（公共电话网）采用的交换方式为电路交换。
7.程控交换机的硬件由控制部分和会话部分组成。
8．人工交换机分为磁石式电话交换机和人工共电交换机；自动交换机分为机电式自动交换机和纵横制交换机。
9.流量的三个要素是呼叫强度λ、占用时间s和调查时间t。
10．程控交换机根据其控制系统的构成方式，可划分为分层，全分散式，集中控制。
11．现代交换机中采用的馈电方式是中央（集中）馈电。
12．通信网的基本组成是传输，交换，终端。
13.同步时分交换网络由时间交换单元和空间交换单元组成。
14．衡量网络服务质量的主要指标有：传输质量，接续质量，稳定质量。
15．程控交换软件的主要特点是：实时性和并发性。
16.中国采用的PCM帧结构，每帧有32个时隙，每个时隙传输8位。
17.ATM信元分为两种类型：uni和NNI。
18．按照实时性要求的不同,程控交换机中软件分成中断（故障）级、时钟（周期）级和基本级。
19．通信网的组成有传输、交换和终端三部分。
20.如果路由器要同时连接到以太网和ATM网络，则所需的硬件为__________________。
二、选择题1.PSTN（公共电话网）采用的交换方式为（d）。
a．报文交换b．分组交换c．atm交换d．电路交换2、拨号后听到的忙音是由（d）送来的。
a、被叫用户B.被叫终端C.电话本身产生D.开关3。
要产生1380hz和1500个双音频信号，它需要（b）个存储单元。
a．200b．400c．1380d．80004、下面不属于交换机数字中继接口功能的是（b）。
《现代交换原理》期末考试试题和答案（免费）《现代交换原理》期末考试试题（B卷）⼀、填空(共20分，每空1分)1.设S接线器有4条输⼊复⽤线和4条输出复⽤线，复⽤线的复⽤度为512。
则该S接线器的控制存贮器有 4 组，每组控制存储器的存储单元数有512 个。
2．T接线器采⽤输出控制⽅式时，如果要将T接线器的输⼊复⽤线时隙25的内容A交换到输出复⽤线的时隙45，则A应写⼊话⾳存储器的25 号单元，控制存储器的45号单元的内容是25 。
控制存储器的内容在呼叫建⽴时由计算机控制写⼊。
3．7号信令系统硬件包括信令数据链路接⼝、交换⽹络、信令终端电路和完成7号信令系统第3、4级及⾼层功能的软件所在的宿主处理机。
4．电话机发出的DTMF 可以通过程控交换机的数字交换⽹络，从⽽实现某些业务所要求的⼆次拨号。
5.我国⽬前的两级长途⽹由DC1 和DC2 两级组成。
6．程控交换机的运⾏软件是指存放在交换机处理机系统中，对交换机的各种业务进⾏处理的程序和数据的集合。
7．基于容量分担的分散控制⽅式的交换机主要由交换模块通信模块、和管理模块三部分组成。
8．在程控交换机中主要的中断类型有故障中断、时钟中断、I/0中断三种。
9．按照程控软件中数据存在的时间特性，可分成___暂时性数据_________和半固定性数据，后者⼜包括___局数据_____和_⽤户数据________两⼤类。
10．通过多个T单元的复接，可以扩展T接线器的容量。
利⽤16 个256×256的T 接线器可以得到⼀个1024×1024的T接线器。
⼆．单项选择题(在每⼩题的四个备选答案中，选出⼀个正确的答案，并将其号码填在题后的括号内。
(10分，每⼩题1分)1. 局间中继采⽤PCM传输时，采⽤数字型线路信令。
每个话路的线路信令每秒传送（ D ）次。
A 8000B 4000C 125D 5002. 我国的国内7号信令⽹，信令点的编码计划是（D ）位⼆进制数。
一、单选题1.通信网的核心技术是 dA．光纤技术 B．终端技术 C．传输技术 D．互换技术2.人类用电来传递信息最早是bA．电话 B．电报 C．收音机 D．电视3.使用有线电、无线电、光或其他电磁系统的通信成为 aA．电信 B．竹信 C．通信 D．电视4.将具有信息的消息转换成传输介质能接受的信号形式的设备是 aA．终端 B．互换机 C．编码器 D．译码器a5.N个终端采用全互连方式组成的通信网，需要 aA．N（N-1）/2条线路 B．N-1条线路 C．N条线路 D．N2条线路6.在需要通信的用户之间建立连接，通信完毕后拆除连接的设备是 aA．终端 B．互换机 C．计算机 D．调制解调器7.由若干互换机按照一定拓扑结构通过通信线路组合在一起实现众多终端互通是 bA．计算机网 B．通信网 C．广播电视网 D．电话网8.用户互换机（PBX）具有自动互换功能时称为 aA．PABX B．DID C．PSDN D．CS9.面向连接网络建立的连接有aA．实连接和虚连接 B．实连接 C．虚连接 D．有线连接10.下列属于信息的传送方式是bA．实连接和虚连接 B．复用、传输和互换C．终端、传输和互换 D．业务网和支撑网11.下列属于固定资源分派技术的是aA．程控数字互换 B．分组互换C．终端、传输和互换 D．业务网和支撑网12.信道在每帧中固定出现的信道是bA．标志化信道 B．位置化信道C．物理信道 D．逻辑信道13.信息网络按业务分为电话网、电报网、有线电视网和aA．计算机网络 B．广播电视网 C．移动网 D．广域网14.信息网络按技术层次分为业务网、传送网和aA．支撑网 B．有线网和无线网C．固定网和移动网 D．局域网、城域网和广域网15.通信网的组成涉及终端设备、传输设备和aA．互换机 B．路由器 C．集线器 D．网桥16.互换节点泛指通信网中的各类互换机，涉及通信接口、控制单元信令单元和bA．用户电路 B．互换网络 C．中继电路 D．控制系统17.构成互换网络最基本的部件是dA．互换机 B．继电器 C．电子开关 D．互换单元18.描述互换单元性能的重要指标有容量、接口、功能和cA．有效性 B．可靠性 C．质量 D．误码率19.将一个互换单元分为集中型、分派性和扩散型是按照cA．信息流向 B．互换的信号C．出入线数 D．互换的速率20.在出入线之间都接上一个开关，所有的开关就构成了dA．S接线器 B．T接线器 C．TST网络 D．开关阵列21.实现在同一传输线上同时传输多路不同信号而互不干扰的技术称为bA．电路互换技术 B．复用技术 C．分组互换技术 D．ATM技术22.电路互换的概念始于bA．报文互换 B．电话互换 C．数据互换 D．广播电视23.世界上第一台程控互换机诞生的时间是cA．1946年 B．1876年 C．1965年 D．1970年24.控制系统所有控制逻辑用机电或电子元件做在一定的印制板上，通过机架的布线做成的控制方式称为dA．程控 B．集中控制 C．分布控制 D．布线控制25.通过使用在物理分开的一套矩阵接触或交差点的动作来拟定传输通道途径的互换称为bA．时分互换 B．空分互换 C．频分互换 D．码分互换26.智能建筑的三大功能系统是大楼自动化系统、办公自动化系统和aA．通信自动化系统 B．监控自动化系统C．门襟自动化系统 D．计算机网络系统27.电话网的入网方式要考虑的因素有互换机容量的大小、区间话务量的大小和cA．入线数 B．出线数C．接口局的制式 D．电话机的种类28.电话网常用的中继方式除了全自动方式、半自动方式、和人工中继方式外，尚有dA．机械式方式 B．电子式方式C．程控式方式 D．混合式方式29.根据ITU-T的规定，世界上共分为9个国家号码编号区，我国的国家代码是cA．010 B．028 C．86 D．0030.电源设备涉及交流配电盘、整流柜、直流配电盘和dA．三相电 B．电压表 C．电流表 D．蓄电池31.4C技术涉及计算机技术、通信技术、控制技术和A．CAP技术 B．图形显示技术C．有线电视技术 D．码分多址技术32.智能建筑的五大部分组成部分涉及系统集成中心、楼宇自动化系统、办公自动化系统、通信自动化系统cA．门禁系统 B．监控系统 C．综合布线系统 D．对讲系统33.电话互换是人和人之间的通信，数据互换是（ a ）之间或人与计算机之间的通信A．计算机与计算机 B．人与人C．人与计算机 D．互换机34.窄带互换指传输比特率低于（ A ）的互换A．2Mb/s B．8Mb/s C．128Mb/s D．56Kb/s35.宽带互换是指传输比特率高于（ c ）的互换A．128Mb/s B．64Mb/sC．2Mb/s D．10Mb/s36.帧中继技术是传统的（D ）的一种改善方案，适合LAN之间数据互连，目前传输速率已达成34Mb/sA．电路互换 B．ATM C．IP互换 D．分组互换37.ATM综合了（ b ）和分组互换的优势，可以适合不同业务的多媒体通信的互换和复用A．光互换 B．电路互换 C．帧中继 D．IP互换38.记录时分复用信号按分组传送信息，每个分组使用不同的时隙，但可用标志码区分不同的子信道。
北邮版《现代交换原理》课后习题参考答案第⼀章1.1为什么说交换设备是通信⽹的重要组成部分？转接交换设备是通信⽹络的核⼼，它的基本功能是对连接到交换节点的传输链路上的信号进⾏汇集、转接和分配，实现多点到多点之间的信息转移交互。
1.2 电话通信⽹中两个⽤户终端进⾏通信时，交换机要完成那些操作？交换机不断扫描⽤户线，以便及时检查⽤户摘机；当⽤户摘机时，扫描器识别到⽤户摘机并将⽤户信息送到中央处理器分析，如果是合法⽤户，由中央处理器驱动信号⾳与⽤户连接，向⽤户送拨号⾳；⽤户拨号信息（脉冲或双⾳频）由扫描器（或收号器）识别并送中央处理器分析处理（号码分析）；若被叫空闲，则主叫预占⼀交换⽹络话路，同时给被叫振铃，向主叫送回铃⾳；被叫听振铃摘机，交换机将主叫预占的话路与被叫接通，于是主被叫可通话。
交换机监视通话双⽅，⼀⽅挂机后发出拆线指令，⼀次通话完成。
或参考P7:BL10~P8:L101.3 ⼀个普通电话机是怎样⼯作的？以号盘话机为例说明：参考课本P6：L8~L141.5 如何理解ATM交换综合了电路交换和分组交换的优点.1）采⽤固定长度的ATM信元异步转移复⽤⽅式。
2）ATM采⽤⾯向连接并预约传输资源的⽅式⼯作。
3）在ATM⽹络内部取消差错控制和流量控制，⽽将这些⼯作推到⽹络的边缘设备上进⾏。
4）ATM信元头部功能降低。
1.7 光交换技术的特点是什么？1）提⾼节点吞吐量。
2）降低交换成本。
3）透明性。
第⼆章2.1说明空分交换和时分交换，模拟交换和数字交换，布控交换和程控交换的基本概念。
答：书 21 页 2.1.2节2.2电路交换系统有哪些特点？1）电路交换是⾯向连接的交换技术。
2）电路交换采⽤静态复⽤、预分配带宽并独占通信资源的⽅式。
3）电路交换是⼀种实时交换，适⽤于对实时性要求⾼的通信业务。
2.3电路交换系统在呼叫处理⽅⾯应有哪些基本要求？答：书 23页 2.2.2节2.4电路交换机由哪些基本功能模块组成，并说明各模块作⽤？由终端接⼝功能、连接功能信令功能和控制功能等模块组成，终端接⼝功能主要作⽤是适配外部线路传输信号的特性要求，将外部信号传送格式与适合交换机内部连接功能所要求的格式进⾏相互转换，并协同信令功能模块收发信息。
班级：__________ 学号：_________ 班内序号________ 姓名：_________
-----------------------------------装----------订----------线-------------------------------------------------- 北京邮电大学2004——2005学年第二学期
《现代交换原理》期末考试试题（笔试占总分60%）标准答案
考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。
学生必须按照监考教师指定座位就坐。
二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。
三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。
四、学生必须将答题内容做在试题答卷上，做在试题及草稿纸上一律无效。
考试课程交换技术与交换网考试时间2005
年 6 月 21 日
题号一二三(1) 三(2) 三(3) 三(4)三(5)三(6) 三(7) 总分
得分
阅卷教师
试题一：填空题（ 共20分，每空1分 ）
1、构成通信网的三个基本要素是 交换系统 、 传输系统 、 （用户）终端系统 。
2、程控数字交换系统是由_话路（信息传送）_子系统和 控制 子系统构成的。
3、程控数字交换机中，用户电路的主要功能有七种，请给出其中三种 馈电 、 监视 、 过
压保护 。
（可选的还有：编解码与滤波、测试、混合电路、振铃控制）
4、No.7信令单元有 MSU（消息信令单元） 、 FISU（填充信令单元） 、 LSSU（链路
状态信令单元） 三种类型。
5、构成交换节点的交换网络的基本交换单元可以分为空分方式与时分方式，其中 共享存
储器（ T接线器） 、 共享总线（DSE数字交换单元） 为时分方式， S接线器（或开关阵列）为空分方式。
6、在PSTN业务网中，其业务交换结点采用的交换方式是 电路交换 ；在No.7信令支撑
网中，信令点和信令转接点采用的交换方式是 分组交换（数据报） 。
7、我国本地网使用的汇接方式有_来话汇接_、_去话汇接_、_来去话汇接_。
（还可填：主
辅汇接）
8、中国No.7信令网的结构为__三___级网。
注：每空1分，若学生答案意思正确，个别字词有错误，教师可根据情况酌情扣分扣0.5分，重点考核学生对基本概念的理解和掌握。
试题二：选择题（请在正确答案前画∨，共10分，每题1分）
1、在程控交换系统中按照紧急性和实时性要求优先级最高的任务是：
a)故障级任务b)周期级任务c)基本级任务
2、来话分析的数据来源是
a)主叫用户数据b)被叫用户数据c)用户所拨号码
3、采用同步双处理机工作系统可以：
a)提高处理机工作能力 b)提高系统可靠性c)提高处理机工作速率d)上述答案均正确
4、ATM信元结构是：
a)固定53个字节长度b)可变长度的c)48个字节d)可变长度最大为53个字节
5、区别位间隔和中途挂机的方法是再检查：
a)变化识别b)前次扫描结果c)这次扫描结果
注：b)、c）或者b)和c）
6、国内市话计费在
a) 发端市话局b) 发端长话局c) 收端市话局d) 收端长话局
7、某程控交换机由以下程序模块：①交换网络故障切换模块②摘挂机扫描模块③被叫号码
分析模块④去话分析模块，从任务调度执行的角度来看，以下描述哪个是错误的：
a) ②完成后才做③b) ①会打断③c) ②会打断④d) ④会打断③
8、区分ATM系统中用户数据和信令数据是靠
a)信头标签不同b)在不同时隙中传送c)传输时间不同
9、MPLS交换技术在进行交换寻址时，采用的匹配原则：
a)固定长度精确匹配b)最大长度匹配 c)时间匹配
10、BANYAN网络具有以下特性：
a)无内部阻塞b)有唯一路径c)可以自动选路
注：本大题重点考核学生对基本原理的掌握，有些选择题需要运用所学原理进行分析，得出结论；并注重原理与技术的横向比较，考核学生是否真正掌握了技术的本质。
存在多选情况。
试题三：问答题（70分）
1、构造128*128的三级严格无阻塞CLOS网络。
要求：入口级选择16入线的交换单元，出
口级选择16出线的交换单元。
画出该网络连接示意图，要求标出各级交换单元的个数以及入出线数。
（10分）
按CLOS网络严格无阻塞的条件进行设计：
第一级8个交换单元（1分），16 条入线（1分），31条出线（1分）；
第二级31个交换单元（1分），8条入线（1分），8条出线（1分）；
第三级8个交换单元（1分），31条入线（1分），16条出线（1分）；
各级连线正确1分。
注：第二级设计大于31个，相应入出线对应正确，即满足CLOS网络无阻塞条件也为正确，但不是最经济的，此题为多标准答案。
2、某城市本地网采用分区汇接方式，主叫在A汇接区，被叫在B汇接区，两个汇接区之间
采用来话汇接方式，试画出主被叫通话的汇接方式。
（5分）
答案如下图：
画出主叫A到汇接区B的汇接局的汇接线路给2分，画出汇接区B的汇接局到被叫所在
局的汇接线路，给2分，其他汇接局和端局等标示正确给1分。
注：只要能画图说明正确的汇接方式即可，不拘泥于上述图示画法。
3、下图是交换机内部的送音原理图，音信号发生器在TS8中送出拨号音，在TS1中送出忙音，
试画出给B用户送忙音、给A用户送拨号音时，交换网络T接线器的话音存储器和控制存储器（采用输出控制方式）。
并计算音信号发生器中，产生450HZ拨号音的ROM单元的容量。
（10分）
下图是满足上述要求的话音存储器和控制存储器。
存储单元下标和相关存储单元内容各占1分，共8分。
1 8
SM CM
若产生450Hz的拨号音，求450Hz和8000Hz（抽样频率）的最大公约数50（1分），它就是重复频率，即1/50是重复周期，在这个重复周期内450Hz音频重复了9次，8000Hz抽样频率抽样了160次，即具有160个抽样值，所以需要160个ROM单元，每个单元8bit（只写出160个单元也是对的）（1分）。
注：本题重点考核学生运用所学交换网络的基本原理（时间交换单元及构成的交换网络）解决实际交换系统的送音过程，并考核学生对音信号产生原理的掌握。
4、在该图所示的通信网中，局间信令采用No.7信令，请画出下列A交换节点和STP的局间
通信协议栈。
（5分）
PSTN电话局C
上述图画出了STP 和PSTN A 交换局的No.7信令协议栈，评分标准见图中注释。
若学生画出整个No.7信令协议栈或多添加了协议，则视情况酌情扣分。
注：本题重点考核学生对No.7信令系统的组成和各协议的功能作用的掌握，该题通过一个电话网及其信令系统，让学生综合分析A 交换局和STP 应具备怎样的No.7信令协议功能，进而得出答案，考核方式注重在实际问题分析的基础上得出结论，考核学生是否真正掌握了各协议的功能，而不是死记硬背。
5、试画出局内呼叫的用户在听拨号音状态直到振铃状态下的SDL 图（用单个进程来控制主被叫，不成功情况只画到忙音状态即可）。
（15分）
送回铃音
启动T1
STP
信令链路 话路
“听拨号音”和“收号”状态下事件分支，以及“号收够”、“号码分析”判断分支，每个分支1.5分，每个分支下各任务设计不正确酌情扣0.5到1分。
其他视情况酌情给扣分。
注：上述SDL图是其中一种设计参考，另有多种状态划分方法和具体实现的SDL设计，只要设计方法正确，能够满足要求，均为正确答案，严格意义上此题无标准答案，满足需求既是正确。
6、在ATM交换网络中A、B、C、D、E、F、G、H用户占用的VPI/VCI如图所示，为实现
A-E，B-H，C-G，D-F的通信，请填写路由表的内容。
(10分)
入线入信头标签出线出信头标签
1 VP2/VC21 3 VP3/VC35
1 VP5/VC21 4 VP8/VC21
2 VP3/VC30 4 VP4/VC25
2 VP3/VC31 4 VP4/VC31
入出线号每空0.25分，共8个空，2分；入出信头标签每个空1分，共8个空，8分。
注：通过路由表的完成，考核学生对ATM交换原理的掌握，考核内容突出ATM交换的本质。
7、在下图中REQ(y)表示LDP的标记请求消息，y表示路由信息；LABEL（x）表示LDP的标记
分发消息，x为分发的标记；试填表完成MPLS的标记分配过程。
试问图中MPLS标记分配采用的是哪种方法？（15
分）
VC21
VC31
VC21
VC30H
F
E D
C
B
A
G
标记信息表每空0.5分，共12分。
标记分配采用下游按需标记分配，答正确给3分，只答“下游标记分配”给2分。
注：该题通过一个MPLS网络标记分发的过程，让学生通过分析完成题目要求，重点考核学生对标记分发原理、方法以及MPLS交换本质的掌握，突出了MPLS面向连接的工作方式、标记的作用、LDP协议等概念原理的综合掌握。
