(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920661736.1(22)申请日 2019.05.10(73)专利权人 苏州智科源测控科技有限公司地址 215152 江苏省苏州市相城区黄埭镇春丰路406号康阳大厦9层906室(72)发明人 沈高飞　(74)专利代理机构 北京天盾知识产权代理有限公司 11421代理人 曹静　葛宏(51)Int.Cl.G01N 3/20(2006.01)G01N 23/00(2006.01)(54)实用新型名称一种产品自动检测生产线装置(57)摘要本实用新型公开了一种产品自动检测生产线装置，涉及产品检测生产线技术领域，包括传输带，所述传输带的一侧设置有控制柜，所述传输带的传输面固定连接有等距分布的固定板，所述固定板的顶部固定连接有放置板，所述放置板的顶部滑动连接有数量为两个的顶板，所述传输带的一侧固定连接有L型安装架，所述L型安装架的顶部固定安装有气缸，所述气缸的底部贯穿L 型安装架并固定连接有压板。

本实用新型可对PCB板的抗弯能力进行检测，避免质量不合格的PCB板流入到市场上，解决了质量不合格的PCB板直接使用，很容易造成使用寿命较短，且在使用过程中可能会造成断裂的情况发生，存在极大的安全隐患的问题。

权利要求书1页 说明书3页 附图2页CN 209992315 U 2020.01.24C N 209992315U权　利　要　求　书1/1页CN 209992315 U1.一种产品自动检测生产线装置，包括传输带(1)，所述传输带(1)的一侧设置有控制柜(2)，其特征在于，所述传输带(1)的传输面固定连接有等距分布的固定板(3)，所述固定板(3)的顶部固定连接有放置板(4)，所述放置板(4)的顶部滑动连接有数量为两个的顶板(5)，所述传输带(1)的一侧固定连接有L型安装架(11)，所述L型安装架(11)的顶部固定安装有气缸(12)，所述气缸(12)的底部贯穿L型安装架(11)并固定连接有压板(13)，所述L型安装架(11)的内侧顶部设置有射线探伤仪(14)，所述L型安装架(11)的内侧顶部固定安装有位置传感器(15)，所述位置传感器(15)和射线探伤仪(14)均通过导线与控制柜(2)电连接，所述传输带(1)的顶部固定连接有位于放置板(4)下方的支撑装置(16)，所述放置板(4)与支撑装置(16)滑动连接。

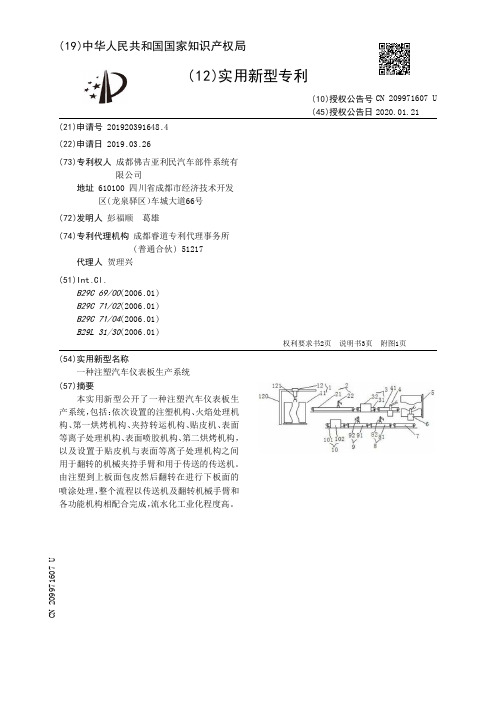

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391648.4(22)申请日 2019.03.26(73)专利权人 成都佛吉亚利民汽车部件系统有限公司地址 610100 四川省成都市经济技术开发区(龙泉驿区）车城大道66号(72)发明人 彭福顺　葛雄　(74)专利代理机构 成都睿道专利代理事务所(普通合伙) 51217代理人 贺理兴(51)Int.Cl.B29C 69/00(2006.01)B29C 71/02(2006.01)B29C 71/04(2006.01)B29L 31/30(2006.01)(54)实用新型名称一种注塑汽车仪表板生产系统(57)摘要本实用新型公开了一种注塑汽车仪表板生产系统，包括：依次设置的注塑机构、火焰处理机构、第一烘烤机构、夹持转运机构、贴皮机、表面等离子处理机构、表面喷胶机构、第二烘烤机构，以及设置于贴皮机与表面等离子处理机构之间用于翻转的机械夹持手臂和用于传送的传送机。

由注塑到上板面包皮然后翻转在进行下板面的喷涂处理，整个流程以传送机及翻转机械手臂和各功能机构相配合完成，流水化工业化程度高。

权利要求书2页 说明书3页 附图1页CN 209971607 U 2020.01.21C N 209971607U权　利　要　求　书1/2页CN 209971607 U1.一种注塑汽车仪表板生产系统，其特征在于，包括：依次设置的注塑机构(1)、火焰处理机构(2)、第一烘烤机构(3)、夹持转运机构(4)、贴皮机(5)、表面等离子处理机构(8)、表面喷胶机构(9)、第二烘烤机构(10)，以及设置于贴皮机(5)与表面等离子处理机构(8)之间用于翻转的机械夹持手臂(6)和用于传送的传送机(7)；所述注塑机构(1)注塑成型汽车仪表板经火焰处理机构(2)进行表面火焰处理，表面火焰处理后经第一烘烤机构(3)烘烤，烘烤后的注塑汽车仪表板通过夹持转运机构(4)转送至贴皮机(5)进行包皮压置，再通过机械夹持手臂(6)将表面包皮后的注塑汽车仪表板取出并翻转放置于传送机(7)上进行传送，依次经过表面等离子处理机构(8)进行注塑汽车仪表板下板面等离子喷涂、表面喷胶机构(9)对注塑汽车仪表板下板面喷胶及经第二烘烤机构(10)进行烘烤。

专利名称：一种生产线视觉自动检测装置专利类型：实用新型专利
发明人：卓明详
申请号：CN201920588460.9
申请日：20190427
公开号：CN209979472U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种生产线视觉自动检测装置，属于视觉检测装置领域，一种生产线视觉自动检测装置，包括机壳、检测机构和装夹机构，检测机构和装夹机构设置于机壳的内侧，机壳包括安装板，安装板上设置有显示屏，显示屏的外侧设有防护板，安装板上开凿有横滑槽和一对竖滑槽，横滑槽位于竖滑槽的正上侧，且横滑槽与竖滑槽相通，横滑槽位于显示屏的上侧，一对竖滑槽分别位于显示屏的左右两侧，防护板靠近安装板的一端固定连接有一对滑块，竖滑槽和横滑槽均与滑块滑动连接，本实用新型通过防护板将显示屏进行遮挡，使显示屏在不易沾染灰尘的同时，还对显示屏进行防护，结构简单，使用方便，操作人员单手即可操作。

申请人：卓明详
地址：510000 广东省广州市天河区珠村中东新街十二巷4号301
国籍：CN
更多信息请下载全文后查看。

专利名称：一种汽车仪表检测装置专利类型：实用新型专利
发明人：李莺
申请号：CN202021389017.8
申请日：20200715
公开号：CN212861089U
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种汽车仪表检测装置，涉及汽车仪表技术领域，包括汽车仪表盘，所述汽车仪表盘的中部设有表盘本体，所述表盘本体的左侧设有转数表，所述表盘本体的右侧设有油表，所述表盘本体的侧上方设有转向显示区域，所述表盘本体的中部设有指针轴，所述指针轴的正面设有指针，所述指针轴的正下方设有显示屏。

本实用新型的有益效果为：该汽车仪表检测装置，通过在指针轴的侧面设置有电极，在仪表盘的侧面设置有与电极相接触的电板，一旦汽车的时速表转动，则指针轴的侧面与不同电板接触，触发不同信号，汽车仪表盘显示不同的颜色背景，直观了解汽车速度，从而避免了汽车在市区行驶的时候超速行驶，或者因为低头看时速导致意外事故的发生。

申请人：苏州藤岛自动化设备有限公司
地址：215129 江苏省苏州市高新区金山路248号1号楼1楼苏州藤岛自动化设备有限公司
国籍：CN
更多信息请下载全文后查看。

专利名称：一种汽车装配线的工位状态检测系统专利类型：实用新型专利
发明人：李士强,夏锐
申请号：CN201220440332.8
申请日：20120831
公开号：CN202758230U
公开日：
20130227
专利内容由知识产权出版社提供
摘要：本实用新型的汽车装配线的工位状态检测系统，汽车装配线由多个工位组成，特征在于：所述工位状态检测系统包括主控计算机、开关信号采集器以及设置于每个工位上的急停按钮和待料按钮；所述急停按钮和待料按钮的输出端与开关信号采集器的输入端相连接，开关信号采集器的信号输出端与主控计算机相连接。

本实用新型的工位状态检测系统，实现了对装配线各个工位的实时监控，可显示、记录各个工位的停机原因、停机时间，并提醒相应工作人员及时作出对策，避免了装配线不合理、长时间的停车，保证了装配线的工作效率。

通过对主控计算机上记录数据的分析，可保证汽车生产线的长期稳定运行，解决了影响生产线运行的瓶颈问题，提高了工作效率。

申请人：中国重汽集团济南动力有限公司
地址：250002 山东省济南市市中区英雄山路165号
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：李桂存
更多信息请下载全文后查看。

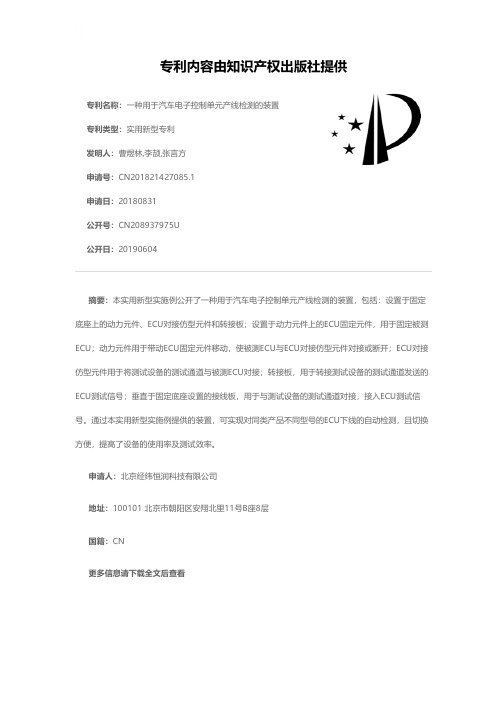

专利名称：一种用于汽车电子控制单元产线检测的装置专利类型：实用新型专利
发明人：曹煜林,李颉,张言方
申请号：CN201821427085.1
申请日：20180831
公开号：CN208937975U
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种用于汽车电子控制单元产线检测的装置，包括：设置于固定底座上的动力元件、ECU对接仿型元件和转接板；设置于动力元件上的ECU固定元件，用于固定被测ECU；动力元件用于带动ECU固定元件移动，使被测ECU与ECU对接仿型元件对接或断开；ECU对接仿型元件用于将测试设备的测试通道与被测ECU对接；转接板，用于转接测试设备的测试通道发送的ECU测试信号；垂直于固定底座设置的接线板，用于与测试设备的测试通道对接，接入ECU测试信号。

通过本实用新型实施例提供的装置，可实现对同类产品不同型号的ECU下线的自动检测，且切换方便，提高了设备的使用率及测试效率。

申请人：北京经纬恒润科技有限公司
地址：100101 北京市朝阳区安翔北里11号B座8层
国籍：CN
更多信息请下载全文后查看。

专利名称：一种自动化装配生产系统与方法专利类型：发明专利
发明人：黄钢,段徽庆,李林森,王珂晟
申请号：CN202010151937.4
申请日：20200306
公开号：CN111230463A
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本发明涉及一种自动化装配生产系统与方法，第一存取系统、3D打印生产系统、检测系统、打胶装配系统、读码贴标系统、第二存取系统、物流系统、上下料系统以及综控系统，所述第一存取系统、3D打印生产系统、检测系统、打胶装配系统、读码贴标系统、第二存取系统、物流系统按照工件生产移动方向依次相连通设置，上下料系统可操作的设置在工件生产移动方向外，综控系统可交互控制的设置在自动化装配生产系统的其他系统外。

本发明能够进行全自动化装配生产作业，以不同工件的加工组合为生产对象，完成从在线生产单生成‑工件3D打印‑检测‑打胶装配‑读码贴标‑工件存储‑物流出库的一个工作循环过程，实现加工、装配无人可视化操作。

申请人：北京安博科瑞教育科技有限公司
地址：100041 北京市石景山区实兴大街30号院10号楼5层514
国籍：CN
代理机构：北京睿驰通程知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
