基于桥梁结构动力特性评估的有限元仿真研究

  • 格式：doc
  • 大小：38.00 KB
  • 文档页数：9

下载文档原格式

  / 9

合集下载

基于多体动力学和有限元法的机车车体结构疲劳仿真研究

基于多体动力学和有限元法的机车车体结构疲劳仿真研究

基于多体动力学和有限元法的机车车体结构疲劳仿真研究一、本文概述随着现代轨道交通的飞速发展，机车车体结构的疲劳问题日益凸显，对机车运行的安全性和稳定性构成了严重威胁。

因此，对机车车体结构进行疲劳仿真研究具有重要的现实意义和工程应用价值。

本文旨在通过结合多体动力学和有限元法，对机车车体结构的疲劳特性进行深入探讨，以期在理论层面为机车车体结构的优化设计和疲劳寿命预测提供科学依据。

多体动力学作为研究多个刚体或柔性体之间相互作用的一门学科，能够全面考虑机车车体在运动过程中的复杂动力学行为。

有限元法作为一种数值分析方法，能够精确地模拟机车车体结构的应力分布和变形情况。

通过将两者相结合，可以在更准确的模拟机车车体结构在实际运行过程中的受力状态，进而分析车体结构的疲劳特性。

本文首先将对多体动力学和有限元法的基本原理进行简要介绍，然后详细阐述如何将这两种方法相结合，构建机车车体结构的疲劳仿真模型。

在此基础上，通过对仿真结果的分析，探讨机车车体结构的疲劳分布规律、疲劳寿命预测方法以及疲劳优化设计的可能性。

本文还将对研究中存在的局限性进行反思，并提出未来研究的方向和展望。

通过本文的研究，希望能够为机车车体结构的疲劳仿真提供一种新的思路和方法，为提升机车车体结构的安全性和稳定性提供理论支持和实践指导。

二、多体动力学理论及应用多体动力学，作为研究多个相互连接的刚体或弹性体在复杂系统中的运动规律的科学，近年来在机车车体结构研究中得到了广泛应用。

该理论的核心在于通过建立精确的数学模型，模拟机车在实际运行过程中的各种动力学行为，包括振动、冲击、加速度分布等，从而为车体结构设计提供理论支撑和优化方向。

在机车车体结构疲劳仿真研究中，多体动力学的主要应用表现在以下几个方面：建立多体动力学模型：基于机车的实际结构和运行条件，通过引入适当的约束条件和连接关系，建立包含车体、转向架、轮对等关键部件的多体动力学模型。

这一模型能够反映机车在实际运行中的动态行为，为后续的疲劳仿真分析提供基础。

有限元分析报告

有限元分析报告

有限元分析报告
有限元分析是一种工程结构分析的方法，它可以通过数学模型和计算机仿真来
研究结构在受力情况下的应力、应变、位移等物理特性。

本报告将对某桥梁结构进行有限元分析，并对分析结果进行详细的阐述和讨论。

首先，我们对桥梁结构进行了几何建模，包括梁柱节点的建立以及材料属性的
定义。

在建模过程中，我们考虑了桥梁结构的实际工程情况，包括材料的弹性模量、泊松比、密度等参数的输入。

通过有限元软件对桥梁结构进行离散化处理，最终得到了数学模型。

接着，我们对桥梁结构施加了实际工况下的荷载，包括静载、动载等。

通过有
限元分析软件的计算，我们得到了桥梁结构在受力情况下的应力、应变分布，以及节点位移等重要参数。

通过对这些参数的分析，我们可以评估桥梁结构在实际工程情况下的安全性和稳定性。

在分析结果中，我们发现桥梁结构的主要受力部位集中在梁柱节点处，这些地
方的应力、应变值较大。

同时，桥梁结构在受力情况下产生了较大的位移，需要进一步考虑结构的刚度和稳定性。

基于这些分析结果，我们提出了一些改进和加固的建议，以提高桥梁结构的安全性和可靠性。

综合分析来看，有限元分析是一种非常有效的工程结构分析方法，它可以帮助
工程师们更加深入地了解结构在受力情况下的物理特性，为工程设计和施工提供重要的参考依据。

通过本次桥梁结构的有限元分析，我们不仅可以评估结构的安全性，还可以为结构的改进和优化提供重要的参考意见。

总之，有限元分析报告的编制不仅需要对结构进行准确的建模和分析，还需要
对分析结果进行科学的解读和合理的讨论。

只有这样，我们才能为工程结构的设计和施工提供更加可靠的技术支持。

基于多体动力学和有限元法的机车车体结构疲劳仿真研究

基于多体动力学和有限元法的机车车体结构疲劳仿真研究

基于多体动力学和有限元法的机车车体结构疲劳仿真研究一、概述本文主要研究机车车体结构在疲劳寿命方面的仿真，采用多体动力学和有限元法相结合的方法。

由于机车车体结构相对复杂且现场结构耐久性试验费用昂贵，目前国内外对机车车辆车体结构在动载作用下的结构疲劳强度和动应力分析方法涉及相对较少。

实际服役的机车车体结构承受的主要是随机的动载荷，因此直接将静强度分析结果应用于车体结构的疲劳强度评估会产生严重问题。

随着列车运营速度的不断提高，生产安全、可靠、轻量化的车体结构已成为现代机车车辆工业的主要发展趋势，因此机车车体结构疲劳寿命仿真研究成为一项迫切的任务。

本文基于相关领域结构疲劳研究成果，吸取文献中的最新算法，提出了一种利用多体动力学仿真和有限元分析相结合的方法对车体结构的疲劳寿命进行仿真，并进行了较为系统的研究。

研究范围主要集中在机车的多体动力学仿真、车体结构有限元分析和结构疲劳寿命预测上。

具体研究过程主要包括：使用时频复现技术获得多体动力学仿真的轨道随机时域激励利用SIMPACK对机车整车系统进行刚柔体混合建模与仿真（分别考虑车体为刚性和柔性）利用ANSYS计算车体结构的应力（包括模态分析、子结构分析等）结合材料SN曲线和疲劳损伤累积理论进行疲劳寿命预测。

通过这些研究，旨在深入了解机车车体结构的抗疲劳特性，为生产更安全、可靠的车体结构提供理论支持。

1. 研究背景和意义随着高速铁路和重载铁路的迅速发展，机车车体的安全性和可靠性要求日益提高。

疲劳破坏作为机车车体结构的主要失效形式之一，其预防和控制对于确保列车的安全运行至关重要。

传统的机车车体疲劳分析方法主要依赖于试验和经验，不仅周期长、成本高，而且难以覆盖所有可能的工况和边界条件。

开展基于多体动力学和有限元法的机车车体结构疲劳仿真研究具有重要的现实意义和工程价值。

多体动力学作为研究多体系统运动规律的有效工具，能够准确模拟机车在复杂工况下的动力学行为，为车体结构提供准确的动态载荷输入。

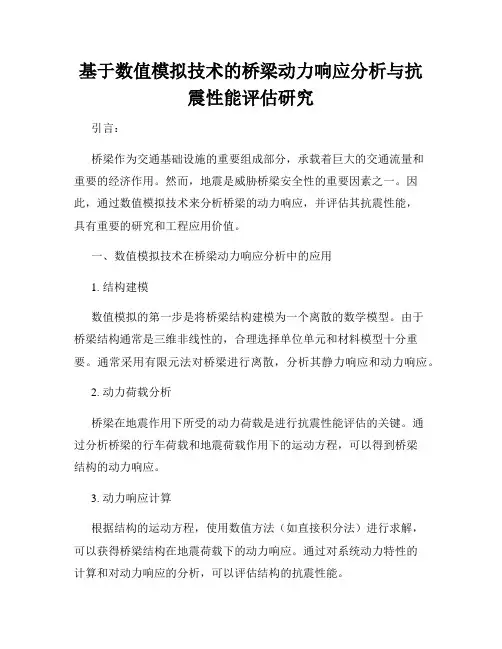

基于数值模拟技术的桥梁动力响应分析与抗震性能评估研究

基于数值模拟技术的桥梁动力响应分析与抗震性能评估研究

基于数值模拟技术的桥梁动力响应分析与抗震性能评估研究引言：桥梁作为交通基础设施的重要组成部分，承载着巨大的交通流量和重要的经济作用。

然而，地震是威胁桥梁安全性的重要因素之一。

因此，通过数值模拟技术来分析桥梁的动力响应，并评估其抗震性能，具有重要的研究和工程应用价值。

一、数值模拟技术在桥梁动力响应分析中的应用1. 结构建模数值模拟的第一步是将桥梁结构建模为一个离散的数学模型。

由于桥梁结构通常是三维非线性的，合理选择单位单元和材料模型十分重要。

通常采用有限元法对桥梁进行离散，分析其静力响应和动力响应。

2. 动力荷载分析桥梁在地震作用下所受的动力荷载是进行抗震性能评估的关键。

通过分析桥梁的行车荷载和地震荷载作用下的运动方程，可以得到桥梁结构的动力响应。

3. 动力响应计算根据结构的运动方程，使用数值方法（如直接积分法）进行求解，可以获得桥梁结构在地震荷载下的动力响应。

通过对系统动力特性的计算和对动力响应的分析，可以评估结构的抗震性能。

二、基于数值模拟技术的桥梁抗震性能评估方法1. 缺陷模拟方法通过引入潜在的结构缺陷，如材料损伤、裂缝等，可以评估结构在地震荷载下的破坏程度。

通过数值模拟，可以分析出结构在不同破坏情况下的动力响应，并对其抗震性能进行评估。

2. 敏感性分析方法桥梁结构参数的不确定性会对其抗震性能产生影响。

通过敏感性分析，可以确定哪些参数对结构的动力响应和破坏程度产生较大的影响。

进而可以通过调整关键参数来提高桥梁的抗震性能。

3. 随机振动分析方法地震荷载具有随机性质，其频谱特性与地震活动相关。

通过数值模拟结合随机振动分析技术，可以模拟地震荷载的频谱特性，评估结构在不同地震强度下的动力响应和抗震性能。

结论：基于数值模拟技术的桥梁动力响应分析与抗震性能评估研究能够全面评估桥梁在地震作用下的结构性能和安全性。

针对桥梁结构的实际情况，选择适当的数值模型和方法，可以有效地预测桥梁在地震下的动力响应，并为桥梁设计和抗震评估提供科学、准确的依据。

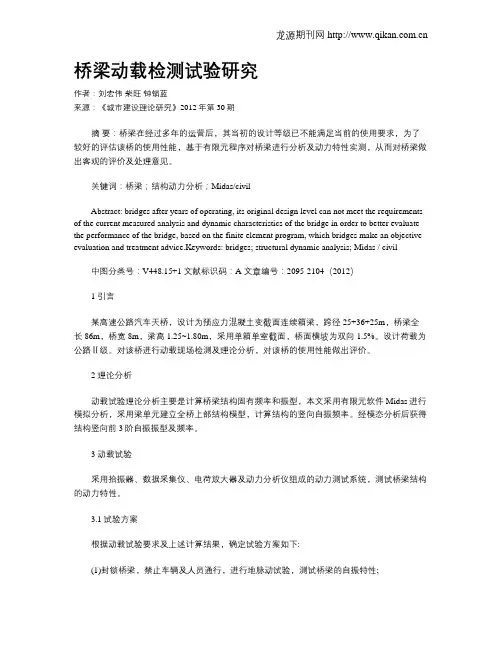

桥梁动载检测试验研究

桥梁动载检测试验研究

桥梁动载检测试验研究作者：刘宏伟柴旺钟锁蓝来源：《城市建设理论研究》2012年第30期摘要：桥梁在经过多年的运营后，其当初的设计等级已不能满足当前的使用要求，为了较好的评估该桥的使用性能，基于有限元程序对桥梁进行分析及动力特性实测，从而对桥梁做出客观的评价及处理意见。

关键词：桥梁；结构动力分析；Midas/civilAbstract: bridges after years of operating, its original design level can not meet the requirements of the current measured analysis and dynamic characteristics of the bridge in order to better evaluate the performance of the bridge, based on the finite element program, which bridges make an objective evaluation and treatment advice.Keywords: bridges; structural dynamic analysis; Midas / civil中图分类号：V448.15+1 文献标识码：A 文章编号：2095-2104（2012）1 引言某高速公路汽车天桥，设计为预应力混凝土变截面连续箱梁，跨径25+36+25m，桥梁全长86m，桥宽8m，梁高1.25~1.80m，采用单箱单室截面，桥面横坡为双向1.5%。

设计荷载为公路Ⅱ级。

对该桥进行动载现场检测及理论分析，对该桥的使用性能做出评价。

2 理论分析动载试验理论分析主要是计算桥梁结构固有频率和振型，本文采用有限元软件Midas进行模拟分析，采用梁单元建立全桥上部结构模型，计算结构的竖向自振频率。

经模态分析后获得结构竖向前3阶自振振型及频率。

基于有限元方法的工程结构模拟仿真技术研究

基于有限元方法的工程结构模拟仿真技术研究

基于有限元方法的工程结构模拟仿真技术研究近年来，随着科技的不断发展，计算机辅助技术在各个领域得到广泛应用，其中基于有限元方法的工程结构模拟仿真技术也愈发受到重视。

本文将从有限元方法的概念、模拟仿真技术的基本步骤和在工程结构领域的应用等方面进行论述。

一、有限元方法的概念有限元方法是一种基于离散化的数值计算方法。

它将复杂结构分割成多个微小的单元，将微分或积分求解问题转换为求解一系列代数方程组的问题，从而得到数值解。

有限元方法的核心思想是“微元假设”，即在大范围内假定某个物理量（如位移、应变等）在微元内具有一定的分布规律，并得到一系列微分方程。

然后将所有微元的各个方程组合在一起，就可以得到整个物体的数学模型。

二、模拟仿真技术的基本步骤在进行基于有限元方法的工程结构模拟仿真之前，需要先了解模拟仿真技术的基本步骤。

一般来说，工程结构模拟仿真技术的基本步骤包括以下几点：1、确定仿真对象：首先需要确定待仿真对象，如建筑物、桥梁、汽车、飞机等。

2、进行建模：将待仿真对象建立成一个几何结构模型。

3、确定模拟参数：需要根据实际情况确定仿真参数，包括材料特性、载荷、边界条件等。

4、选择计算方法：根据需要选择相应的计算方法，如有限元法、有限差分法、边界元法等。

5、进行仿真计算：输入所选取的计算方法，进行仿真计算。

6、结果分析：对仿真结果进行分析、验证和优化，以达到理想的设计目标。

三、基于有限元方法的工程结构模拟仿真技术在工程结构领域的应用基于有限元方法的工程结构模拟仿真技术广泛应用于工程领域中的许多领域，比如航空航天、汽车制造、建筑工程和水利电力等。

1、航空航天领域：在航空航天领域中，基于有限元方法的工程结构模拟仿真技术可以有效地预测航空器的结构应力、变形和模态特性等，提高飞行器的安全可靠性。

2、汽车制造领域：在汽车制造领域中，基于有限元方法的工程结构模拟仿真技术可以模拟汽车的碰撞、车身结构，从而确保汽车的安全性和稳定性。

基于桥梁动力特性实测值的有限元模型修正方法

基于桥梁动力特性实测值的有限元模型修正方法
ｒ
ｍ｜ Ｉ ｌ ｌ ‘ ｍｓ ｜ ｌ ｌ ’
０
【 Ｅ Ｉ ） ・ ｍ ｌ ｉ ｆ ｍ １ ７ ￣ｌ ｌ ｍ ｍ
频 率和每跨 四分点 的竖 向挠度作 为状 态变量。
４ ） 目标 函 数 。
① ②③ ④ ⑤
⑥
图 １ 有 限元模型的修正流程
上 上 １ 上 １ 工 １ 上 １ １ 上 Ｊ ＿ Ｊ － Ｊ － 上 Ｊ － 上 上 上 上
４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４ ４
第３ ９卷 第 １ ６期 ２ ０ １ ３ 年 ６ 月
Ｓ ＨＡＮＸＩ ＡＲ ＣＨＩ ＴＥ Ｃ ＴＵ ＲＥ
山 西 建 筑
Ｖｏ１ ． ３ ９ Ｎｏ ． １ ６
Ｊ ｕ ｎ ． ２ ０ １ ３
・１ ５ ９・
文章编号 ： １ ０ ０ ９ － ６ ８ ２ ５ （ ２ ０ １ ３） １ ６ — ０ １ ５ ９ — ０ ３
山 西 建 筑
分 点 的 竖 向挠 度 。
—
凸
前轴
后轴 中轴
十 一 十—— ＝———一 ！ 一 寸 十
一
＼ （ 一 １ ． ８ ４ ６ ） ／ ＋ 上 １ ８ （ ＼ 一 ６ ． ０ １ ７ ） ７ ＋ 。 去 １ ８ （ ＼ 一 １ ． ７ ２ ８ ） ／ ＋ 。 一 １ １ ８ × 一 （ ＼ 一 １ ． ４ ５ ０ ） ／ １ ８ （ ＼ 一 ５ ． １ ７ ２ ） ／ ＋ （ １ ８ ＼ 一 １ ． ５ ０ ４ ） Ｊ ＋ 。 一 １ １ ８ × （ ＼ 一 １ ． ７ ９ １ ） ／ １ ８ （ ＼ 一 ６ ． ０ ４ ０ ） ／ ’ １ ８ （ ＼ 一 １ ． ７ ６ ７ ） Ｊ ＋ 。 一 １ １ ８ × （ ＼ 一 ３ ． ３ ８ １ ） ／ ＋ （ １ ８ ＼ 一 １ ． ２ ９ ０ ） ／ ＋ ’ （ １ ８ ＼ 一 １ ． １ ５ ４ ） 』 ＋ 。 一 １ １ ８ × （ ｌ ＿ ＿ ＝ 石 Ｊ ） ＋ 西 （ ｌ ｗ ＿ ＿ ２ ＝ － Ｏ ． ８ ９ ８ Ｊ Ｉ （ Ｔ ） Ｊ ㈩ ，

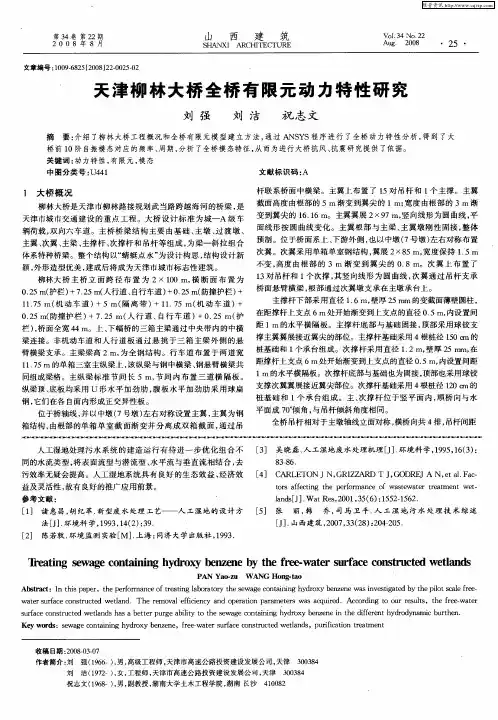

天津柳林大桥全桥有限元动力特性研究

天津柳林大桥全桥有限元动力特性研究

． 内设 置间 ０２ 防撞护 栏 ） ．５ ｍ（ 行 道 、 ．５ｍ（ ＋７ ２ 人 自行 车道 ）＋０ ２ 护 在距撑杆上支点 ６ｍ处开始渐变到上支点的直径 ０ ５ｍ， ． ５ｍ（ ｍ 顶 栏 ）桥 面全 宽 ４ ， ４ｍ。上 、 幅桥 的三箱 主梁通过 中央带 内的 中横 距 １ 的水平横 隔板 。主撑 杆底部 与基础 固接 ， 部采用球铰支 下 ５ ｎ 的 梁连接 。非机动车道 和人行 道板通 过悬 挑 于三箱 主梁 外侧 的悬 撑 主翼翼展接 近翼尖的部位 。主撑杆基础采用 ４根桩径 １０ｃ１ 个 ． 壁厚 ２ ｍ， ５ｍ 在 臂横梁支承 。主梁梁高 ２ｍ， 为全钢结 构。行车 道布置 于两 道宽 桩 基 础 和 １ 承 台组 成 。 次 撑 杆 采 用 直径 １ ２ｍ， １ ．５ｍ 的单箱三室 主纵梁上 ， １７ 该纵梁与钢 中横梁 、 钢悬 臂横 梁共
中 图分 类 号 ： ４ １ Ｕ ４ 文献 标 识 码 ： Ａ
１ 大桥 概况
杆联系桥面 中横梁 。主翼上布置 了 １ ５对 吊杆和 １ 主撑。主翼 个
宽度 由根部 的 ３ｍ 渐 柳林大桥是 天津 市柳 林路接规划武 当路 跨越海河 的桥梁 ， 是 截面高度 由根部的 ５ｍ渐变到翼尖的 １ｍ； 变 到 翼 尖 的 １ ．６ｍ。 主翼 翼 展 ２×９ 竖 向线 形 为 圆 曲线 ， ６ １ ７ｍ， 平 天津市城市交通建 设 的重点 工程 。大桥 设 计标 准为 城一Ａ 级车 面线形 按圆 曲线 变化 。主翼根部 与主梁 、 主翼 墩刚性 固接 ， 体 整 辆荷载 ， 向六 车道 。主桥 桥梁 结构 主要 由基础 、 墩 、 双 主 过渡 墩 、 下 也 ７号墩 ） 左右对称 布置 主翼 、 次翼 、 主梁 、 主撑杆 、 次撑杆和 吊杆 等组成 ， 为梁一斜拉 组合 预制。位于桥面系上 、 游外侧 ， 以中墩（ 次翼。次翼 采用单箱 单室钢结构 ， 翼展 ２×８ 宽 度保 持 １５ｍ ５ｍ， ． 体 系 特 种桥 梁 。 整个 结 构 以 “ 蜓 点 水 ” 蜻 为设 计 构 思 ， 构 设 计 新 结 颖， 外形造 型优美 ， 建成后将成 为天津市城市标志性建筑 。 不变 ， 高度 由根部 的 ３ｍ 渐变 到翼 尖 的 ０ ８ｍ。次 翼 上布 置 了 ．

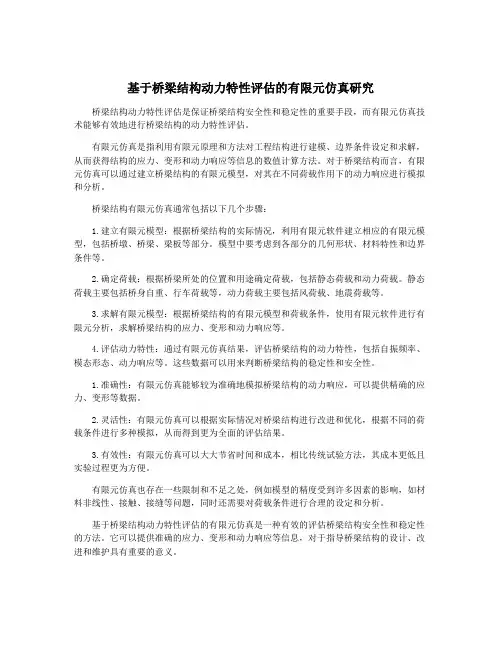

基于桥梁结构动力特性评估的有限元仿真研究

基于桥梁结构动力特性评估的有限元仿真研究

基于桥梁结构动力特性评估的有限元仿真研究桥梁结构动力特性评估是保证桥梁结构安全性和稳定性的重要手段，而有限元仿真技术能够有效地进行桥梁结构的动力特性评估。

有限元仿真是指利用有限元原理和方法对工程结构进行建模、边界条件设定和求解，从而获得结构的应力、变形和动力响应等信息的数值计算方法。

对于桥梁结构而言，有限元仿真可以通过建立桥梁结构的有限元模型，对其在不同荷载作用下的动力响应进行模拟和分析。

桥梁结构有限元仿真通常包括以下几个步骤：1.建立有限元模型：根据桥梁结构的实际情况，利用有限元软件建立相应的有限元模型，包括桥墩、桥梁、梁板等部分。

模型中要考虑到各部分的几何形状、材料特性和边界条件等。

2.确定荷载：根据桥梁所处的位置和用途确定荷载，包括静态荷载和动力荷载。

静态荷载主要包括桥身自重、行车荷载等，动力荷载主要包括风荷载、地震荷载等。

3.求解有限元模型：根据桥梁结构的有限元模型和荷载条件，使用有限元软件进行有限元分析，求解桥梁结构的应力、变形和动力响应等。

4.评估动力特性：通过有限元仿真结果，评估桥梁结构的动力特性，包括自振频率、模态形态、动力响应等。

这些数据可以用来判断桥梁结构的稳定性和安全性。

1.准确性：有限元仿真能够较为准确地模拟桥梁结构的动力响应，可以提供精确的应力、变形等数据。

2.灵活性：有限元仿真可以根据实际情况对桥梁结构进行改进和优化，根据不同的荷载条件进行多种模拟，从而得到更为全面的评估结果。

3.有效性：有限元仿真可以大大节省时间和成本，相比传统试验方法，其成本更低且实验过程更为方便。

有限元仿真也存在一些限制和不足之处，例如模型的精度受到许多因素的影响，如材料非线性、接触、接缝等问题，同时还需要对荷载条件进行合理的设定和分析。

基于桥梁结构动力特性评估的有限元仿真是一种有效的评估桥梁结构安全性和稳定性的方法。

它可以提供准确的应力、变形和动力响应等信息，对于指导桥梁结构的设计、改进和维护具有重要的意义。

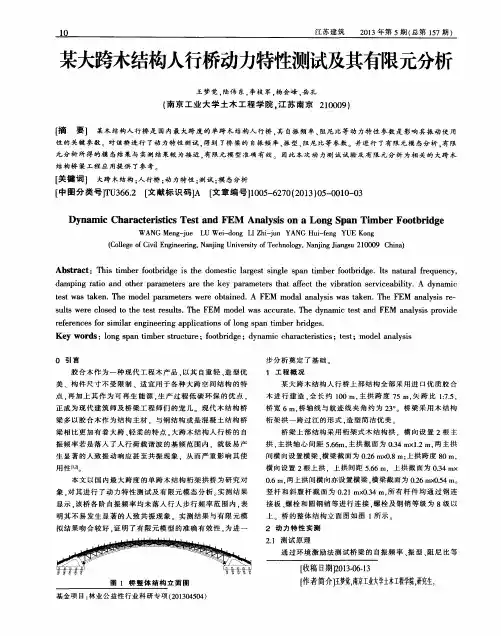

某大跨木结构人行桥动力特性测试及其有限元分析

某大跨木结构人行桥动力特性测试及其有限元分析
梁 多 以胶 合 木 作 为结 构 主 材 ．与 钢 结 构 或 是 混 凝 土结 构 桥
某 大 跨 木 结 构 人 行 桥 上 部 结 构 全部 采 用 进 口优 质 胶 合
木进行 建造 ， 全长约 １ ０ ０ ｍ， 主拱 跨度 ７ ５ ｍ， 矢跨比 １ ： ７ ． ５ ， 桥宽 ６ ｍ． 桥 轴 线 与 航 迹 线 夹 角约 为 ２ ３ ｏ 。桥 梁 采 用 木 结 奠 定 了基 础
１ 工 程概 况
胶 合 木 作 为 一 种 现代 工程 木 产 品 ， 以其 自重 轻 、 造 型 优 美 、构 件 尺 寸 不 受 限 制 、 适 宜 用 于 各 种 大 跨 空 间结 构 的 特 点。 再加 上其作为 可再生能 源 ， 生 产过程低 碳环保 的优点 ， 正 成 为 现 代 建 筑 师及 桥 梁 工 程 师 们 的 宠 儿 现 代 木 结 构 桥
江 苏 建 筑
２ ０ １ ３年第 ５期 （ 总第 １ ５ ７期 ）
某大跨木结构人行桥动力特性测试及其有限元分析
王梦 觉 ， 陆伟 东， 李枝 军， 杨会 峰 ， 岳 孔
（ 南京 工业 大 学土木 工 程学 院 ， 江苏 南京 ２ １ ０ ０ ０ ９ ） 【 摘 要】 某木结构人行桥是国内最大跨度的单跨木结构人行桥， 其自 振频率、 阻尼比等动力特性参数是影响其振动使用
ＷＡ Ｎ Ｇ Ｍ ｅ ｎ ｇ － ｊ Ｈ ｅ Ｌ Ｕ Ｗｅ ｉ — ｄ ｏ ｎ ｇ Ｌ Ｉ Ｚ ｈ ｉ － ｊ ｕ ｎ Ｙ Ａ Ｎ Ｇ Ｈ ｕ ｉ － ｆ ｅ ｎ ｇ Ｙ Ｕ Ｅ Ｋ ｏ ｎ ｇ
（ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ Ｃ ｉ ｖ ｉ ｌ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｎ ａ ｎ ｊ ｉ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｎ ａ ｎ ｊ ｉ ｎ ｇ Ｊ ｉ ａ ｎ ｇ ｓ ｕ ２ １ ０ ０ ０ ９ Ｃ ｈ ｉ ｎ ａ ）

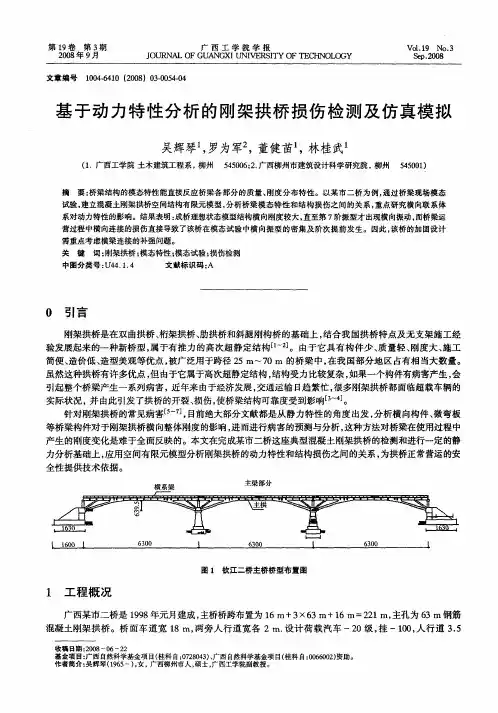

基于动力特性分析的刚架拱桥损伤检测及仿真模拟
