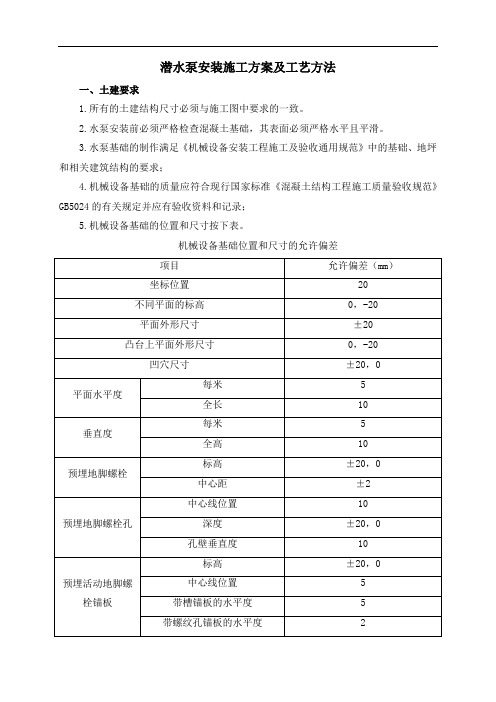

潜水泵安装施工方案及工艺方法一、土建要求1.所有的土建结构尺寸必须与施工图中要求的一致。

2.水泵安装前必须严格检查混凝土基础，其表面必须严格水平且平滑。

3.水泵基础的制作满足《机械设备安装工程施工及验收通用规范》中的基础、地坪和相关建筑结构的要求；4.机械设备基础的质量应符合现行国家标准《混凝土结构工程施工质量验收规范》GB5024的有关规定并应有验收资料和记录；5.机械设备基础的位置和尺寸按下表。

机械设备基础位置和尺寸的允许偏差机械设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10-30mm；斜垫铁宜露出10-50mm。

垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。

6.灌浆预留地脚螺栓孔灌浆前，灌浆处应清洗洁净；灌浆宜采用细碎石混凝土，其强度应比基础或地坪的混凝土强度高一级；灌浆层厚度不应小于25mm。

当机械设备底座下不需要全部灌浆且灌浆层需承受设备负荷时，应设置内模板。

二、设备安装1.严格按照GB50334-2017/11.4水泵的安装、GB50275及设备生产厂家的安装说明执行并以严格者为准。

2.安装前，水泵基础检查验收应合格。

检查水泵结构、电缆在运输中是否发生损坏。

3.安装潜水泵前，应认真检查泵腔内是否干净并且无异物，用手转动叶轮，转动平滑无任何卡阻，确保潜水泵叶轮的安全。

4.出水管路的连接必须考虑法兰允许负载，切不可把水泵作为管路的支撑点。

5.泵座应与导轨的上固定支架同时定位。

离心潜水泵的两导杆安装必须竖直，平行。

其垂直度偏差应小于1/1000。

全长内不得大于4mm，平行偏差小于2mm。

导轨安装前应进行调整，确保直顺后安装。

6.潜水泵安装同时，将电缆与吊链固定在一起。

潜水泵就位后适当调整链条的松紧度。

7.潜水泵出水法兰面必须与管道连接法兰面对齐、平直紧密。

潜水泵座法兰端面的水平度偏差应小于0.10mm，垂直度偏差应小于1mm/1000mm。

8.螺栓安装要求（1）安装胀锚螺栓应符合下列要求：胀锚螺栓的中心线至基础或构件边缘的距离不应小于胀锚螺栓的7倍公称直径；胀锚螺栓的底端至基础底面的距离不应小于胀锚螺栓的公称直径的3倍，且不小于30mm；相邻两胀锚螺栓中心距不应小于胀锚螺栓的公称直径的10倍；胀锚螺栓的钻孔直径和深度，应符合选用的胀锚螺栓的要求，且应防止与基础或构件中的钢筋、预埋管和电缆等埋设物相碰；胀锚螺栓不应采用预留孔；安装胀锚螺栓的基础混凝土的抗压强度不应小于10MPa；混凝土或钢筋混凝土结构有裂缝的部位和容易产生裂缝的部位不应使用胀锚螺栓。

潜水泵安装施工方案背景介绍潜水泵是一种将电机与泵体一体化的水泵，通常被用于抽取或输送水、液体药品以及其他液体物质。

潜水泵通常需要安装在井、水池或其他水源中，以便有效地将液体抽送到需要的地方。

本文档将介绍潜水泵的安装施工方案，确保潜水泵能够正常运行且安全可靠。

安装施工步骤步骤一：确定安装位置1.根据需要抽取或输送的液体位置，选择一个合适的安装位置。

确保安装位置周围没有堆积物或其他障碍物，以便潜水泵能够正常运行。

步骤二：准备工作1.确保潜水泵的电源与电压要求相匹配，并将其连接到电源。

注意安全操作，确保与电源保持正确的接地连接。

2.查看潜水泵的进水口和出水口，确保它们没有堵塞或受到限制。

步骤三：安装潜水泵1.将潜水泵轻轻放入水中，确保它完全浸泡，并且没有离心力影响。

确保泵部分没有接触到底部的沉积物或其他杂物。

2.确保潜水泵垂直放置，以避免不稳定和振动。

3.使用绳子或链条将潜水泵固定在井壁或水池边缘的固定点上，确保潜水泵牢固地固定在正确的位置上。

步骤四：连接管道1.接下来，连接进水管和出水管。

确保管道与潜水泵的进水口和出水口紧密连接，以避免泄漏和损坏。

2.使用密封胶带或螺纹密封剂来确保连接处的密封性。

步骤五：调试和测试1.安装完成后，将电源通电，确保潜水泵能够正常启动并运行。

2.检查潜水泵进水和出水是否正常，确保没有漏水或其他问题。

3.监测潜水泵在运行过程中的噪音和振动情况，如果有异常情况，请及时采取措施进行修复或更换。

安全注意事项以下是在潜水泵安装过程中需要注意的安全事项：1.在进行潜水泵安装之前，请确保断开电源并切断电源供应。

2.使用合适的工具和设备操作潜水泵，避免使用过长的绳子或链条造成固定不稳定。

3.在潜水泵安装过程中，确保周围没有易燃物品或其他危险物品。

4.当潜水泵运行时，不要将手或身体靠近泵体，以免夹伤或其他安全事故发生。

5.定期检查潜水泵的电源线和连接管道，确保其完好无损。

定期维护和保养潜水泵，以延长其使用寿命。

潜水泵安装工程（1）准备工作1）安装使用前, 应仔细检查潜水泵外表是否完好无损, 各连接处有无松动、漏油、电缆线有无碰划裂。

并仔细检查年铭牌说明的流量、扬程、电压等, 以便正确使用。

2）用兆欧表测量潜水泵的冷态绝缘电阻应大于50M欧, 低于应进行除潮处理, 合格后方可使用。

3）潜水泵应独配相应的电闸开关, 和可靠接地, 双绿相间的为接地线。

4）如潜水泵配带的电缆线不够长时, 如所接的电缆线径必须是原水泵线的1倍, 并且接头接牢, 并尽可能减少线接头, 且接头禁没水中。

5）检查启动运行时是否正常（空运行不超过10秒）, 转向是否正确（泵盖上标明方向）, 三相潜水泵如转向不对, 调换任意两根主线即可。

6）潜水泵应在手柄或吊环孔上串绳以提放备用, 严禁用电缆吊、放、提、拉水泵。

（2）电气接线1）电气线路连接应由正式电工按照电气接线图施工, 并应按照当地的安全规程操作。

2）将电缆封头去除, 再用接线端子套上并压紧, 保证牢固可靠,并按规定的接线方式接线。

3）注意标牌上的参数, 并将额定电压及频率与主电压及频率进行比较。

在电压相差较大时, 不能开启电机。

4）电缆线的外护套不能有任何损伤、破皮痕迹。

5）检查水泵的保护装置, 确保其接线的正确:检测水泵侧机械密封的导叶内油水信号探头（YS）在正常状态下, 用万用表检查, 其阻值为无穷大。

检测三相绕组的过热保护探头（WC）在正常状态下, 用万用表检查, 其阻值为零, 即电路为接通状态。

检测电缆线接线腔密封的渗漏传感器（JS）在正常状态下, 用万用表检查, 其阻值为无穷大。

检测电机侧机械密封的渗漏浮球传感器（XL）在正常状态下, 用万用表检查, 其阻值为无穷大。

水泵安装前, 在无水状态下, 电机瞬时通电。

其转向应与转向标志一致。

（3）安装水泵是整个泵站系统中的重要设备, 系统未安装前（管道、阀门、电控系统）, 不要随意拆箱或将水泵长期裸露在野外或搁置在条件恶劣的场合。

4.6潜水泵安装1.安装前仔细查潜水电泵安装前首先应检查泵轴是否转动灵活若发现泵轴转动不灵活有撞击声泵轴径向晃动应排除故障后再安装。

其次检查进水胶管有无破损如有开裂要及时粘修。

第三检查各紧固螺栓有无松动要拧紧松动的螺栓。

最后检查潜水泵的电机绕组、电缆线绝缘电阻只有不低于0.5 兆欧才允许安装使用。

2 正确配电电源线应按规定选用电缆线要架空电源线不要太长若电源与水泵使用地距离较远接线电缆的导线截面积应适当加大接头应尽量少以减少线路压降。

10kW 以下的潜水泵可直接启动控制设备最好采用自动空气断路器若无此种电器也可用闸刀开关但须根据潜水泵的工作电流安装合适的熔丝。

10kW 以上的潜水泵应配备降压启动柜来保护潜水泵的安全运行。

电缆线需放入输水管法兰盘的凹槽内并用耐水绑绳将电缆固定在输出管上。

潜水泵下水或出水时切勿使电缆受力以免引起电源线断裂同时还要防止电缆下井过程中擦伤。

3.要有两级漏电保护措施为确保安全可在电源或水泵附近的潮湿地中埋入一根长度1m 以上的金属棒作为潜水泵的接地体。

同时还要安装安装漏电保护器。

因为潜水泵在水下工作容易漏电造成电能损失甚至引发触电事故。

如果装有漏电保护器只要潜水泵漏电值超过漏电保护器的动作电流值一般不超过30 毫安漏电保护器就会切断潜水泵的电源避免漏电确保安全。

4.入水前检查电机旋转方向因为现在有许多类型的潜水泵正转和反转时皆可出水但反转时出水量小、电流大其反转时间长了会损坏电机绕组。

因此潜水电泵入水前先接电源检查旋转方向是否正确。

若三相潜水泵叶轮倒转应立即停车调换电缆中三相芯线中任意两相的接触即可。

5.潜水泵的安装位置要正确充油式潜水泵潜入深度应在0.353m最深不得超过10m干式、半干式、充水式潜水泵潜入深度为1m 过深将影响机械密封作用。

潜水泵在潜入水中时应垂直吊起不能横卧着更不能陷人泥中否则会导致电机散热不良而烧坏电机绕组。

潜水泵在下井过程中若遇到卡住现象时应吊起少许轻轻转动卡板再试着下落如果各种措施都不见效时只好将潜水泵提出井外查明原因后再下井。

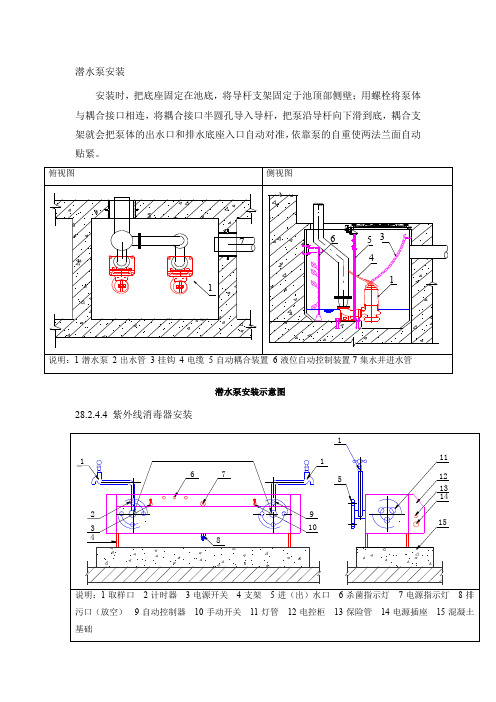

潜水泵安装
安装时，把底座固定在池底，将导杆支架固定于池顶部侧壁；用螺栓将泵体与耦合接口相连，将耦合接口半圆孔导入导杆，把泵沿导杆向下滑到底，耦合支架就会把泵体的出水口和排水底座入口自动对准，依靠泵的自重使两法兰面自动贴紧。

俯视图
侧视图
说明：1-潜水泵 2-出水管 3-挂钩 4-电缆 5-自动耦合装置 6-液位自动控制装置7-集水井进水管
潜水泵安装示意图
28.2.4.4 紫外线消毒器安装
1
234
6
7
8
1
1
5
910
1112
131415
说明：1-取样口 2-计时器 3-电源开关 4-支架 5-进（出）水口 6-杀菌指示灯 7-电源指示灯 8-排污口（放空） 9-自动控制器 10-手动开关 11-灯管 12-电控柜 13-保险管 14-电源插座 15-混凝土基础
7
1
1
4
5 3 6
7
紫外线消毒器安装示意图28.2.4.5 室内给水设备安装的允许偏差和检验方法
室内给水设备安装的允许偏差表。

一、潜水泵安装施工方案1. 施工准备（1）熟悉潜水泵的型号、规格、性能参数及安装要求；（2）准备必要的施工工具，如扳手、螺丝刀、测电笔、万用表等；（3）确保施工现场安全，符合相关安全规定。

2. 安装步骤（1）根据现场实际情况，选择合适的安装位置，确保泵体与出水管之间有足够的距离，便于操作和维护；（2）进行水泵基础施工，浇注混凝土基础，保证基础水平，预埋地脚螺栓；（3）安装导杆及泵座，将泵座用水平尺找平，拧紧地脚螺栓；（4）吊起泵体，缓慢下降至机组基础上，确保泵体与基础之间的间隙符合要求；（5）安装出水管及附件，确保连接牢固，无泄漏；（6）检查潜水泵的绝缘电阻和三相导通情况，确认无误后，方可启动试机；（7）试机过程中，观察各仪表指示读数，听水泵有无噪音和振动现象，一切正常即可投入运行。

二、潜水泵维护保养1. 定期检查（1）检查潜水泵的运行状态，如电流、电压、噪音、振动等；（2）检查电机绝缘电阻，确保不低于0.5兆欧；（3）检查水泵的叶轮、轴承、密封等部件，如有磨损或损坏，应及时更换；（4）检查出水管及附件，确保连接牢固，无泄漏。

2. 定期清洗（1）定期清洗水泵的叶轮、轴承等易积垢部位，清除杂质；（2）清洗过程中，注意不要损坏水泵的密封部件。

3. 定期润滑（1）根据水泵的使用情况和说明书要求，定期对轴承、密封等部位进行润滑；（2）使用合适的润滑油脂，确保润滑效果。

4. 定期更换（1）定期更换易损件，如叶轮、轴承、密封等；（2）根据实际使用情况，调整泵的运行参数，确保高效、稳定运行。

总之，潜水泵的安装施工和维护保养是保证其长期稳定运行的关键。

在实际操作中，应严格按照施工方案和说明书要求进行，定期检查和维护，以确保潜水泵的正常运行。

潜水泵安装施工方案一、施工前的准备工作1.确定潜水泵使用的场所和条件，了解现场有无特殊要求或限制。

2.检查潜水泵的规格和技术参数，确保其满足工程需求。

3.编制安全作业计划和施工方案，明确施工过程中的安全措施和注意事项。

4.准备所需的施工设备和工具，包括起重设备、电焊设备、电缆、接头、保护管道等。

5.确保现场人员具备相关的技术和安全操作知识，如有需要，进行培训或指导。

二、施工步骤1.潜水泵基础施工根据潜水泵的要求和设计要求，进行基础施工。

一般情况下，潜水泵需要安装在深度为1.5倍泵井直径的基础上。

2.泵井施工根据设计要求开挖泵井，并进行支护和加固。

确保泵井的稳定性和密封性。

3.泵井安装将泵井内的残留物清理干净，确保泵井内无杂质和污物。

然后将潜水泵通过起重设备或人工的方式安装到泵井内。

4.连接电缆和管道将潜水泵的电缆和管道通过接头和保护管道连接起来。

确保连接牢固和密封。

5.接通电源和调试将潜水泵的电缆与电源线路连接，进行接地并进行绝缘测试。

然后逐步通电并进行试运行，调整泵的运行参数，确保泵的正常运行。

6.系统调试和运行确保泵运行顺畅后，对整个系统进行调试和运行。

检查泵的进出口压力、温度等参数，调整泵的工作状态，确保系统的稳定和可靠运行。

三、施工注意事项1.在施工过程中，要注意安全。

保证现场人员的安全和施工设备的正常运行。

2.施工过程中，要保持现场的清洁和整齐。

保证施工现场的通风良好并且无积水。

3.施工完毕后，要对施工过程进行认真记录和总结，包括施工过程中出现的问题和解决方案。

4.施工结束后，及时清理现场和归还设备，进行施工报验和竣工验收。

以上就是潜水泵安装施工方案的基本内容，具体的施工方案还需根据具体项目的要求和条件进行调整和优化。

在实施施工过程中，还需严格按照相关的安全规范和操作规程进行操作，遵守各项施工要求，确保施工过程的安全和质量。

潜水泵施工方案潜水泵施工方案潜水泵是一种将水泵设备置于水中进行抽水的一种泵类产品。

它结构紧凑，使用灵活，可广泛应用于农田灌溉、城市供水、工业生产等领域。

下面是一份潜水泵施工方案，用于指导潜水泵的安装和调试。

一、施工前的准备工作1. 安全措施：施工前要对施工区域进行安全评估，并采取相应的安全措施，确保施工安全。

2. 施工条件评估：根据工程所处环境、水源特性等条件，评估施工的难易程度，做好施工前的准备。

3. 施工材料准备：根据设计要求，准备好所需的施工材料和工具，包括潜水泵、电缆、配管等。

二、潜水泵的安装1. 确定安装位置：根据设计要求和实际情况，确定潜水泵的安装位置，确保位置合适、稳固。

2. 安装潜水泵：将潜水泵降入水中，安装在事先准备好的安装位置。

注意安装时要保持泵体与水平面垂直，以免影响其正常工作。

3. 连接电缆：根据设计要求，将潜水泵的电缆与电源线连接好，确保电缆牢固可靠，不易受到外力损伤。

4. 调整电缆长度：根据实际情况，调整潜水泵的电缆长度，确保不会产生过长或过短的情况。

三、潜水泵的调试1. 启动潜水泵：按照工作规程，启动潜水泵，观察其运行情况，确保正常工作。

2. 检查水源：检查水源情况，确保水源的稳定和清洁，防止进水口被堵塞。

3. 调整水流量：根据需要，调整潜水泵的流量，确保水源的供水量满足工程的需求。

四、施工后的收尾工作1. 整理施工现场：施工结束后，要清理施工现场，将无用材料和垃圾清理干净，保持施工区域的整洁。

2. 备案工程资料：将施工过程中的记录、实测数据等资料整理归档，备案保存，便于后期的维护和监管。

以上就是一份针对潜水泵施工的方案。

在实际施工中，应根据具体情况进行调整和改进，确保施工顺利进行和工程质量可靠。

同时，施工人员要始终保持注意力集中，严格遵守安全操作规程，确保自身的安全和工程的顺利进行。

潜水泵及电缆安装施工方案1. 引言潜水泵及电缆安装是水利工程中常见的施工任务之一。

潜水泵被广泛应用于工业生产、农田灌溉、城市供水以及排水等领域，其安装质量直接影响到工程的安全稳定运行。

本文档旨在提供一套潜水泵及电缆安装施工方案，以保证施工过程的顺利进行。

2. 施工准备在开始潜水泵及电缆的安装之前，需要进行以下准备工作：2.1 施工材料与设备准备•潜水泵与各种规格的配件•电缆材料与附件•管道连接材料•施工设备，例如起重机、吊车等•安全设备，例如安全帽、安全鞋等2.2 施工人员组织与培训合理组织施工人员，并进行相关培训，确保施工人员熟悉潜水泵及电缆的安装工作，并了解相关安全注意事项。

2.3 施工现场准备清理施工现场，确保施工区域清洁，为施工提供一个安全、整洁的环境。

3. 施工步骤3.1 潜水泵安装3.1.1 潜水泵选址根据工程的需要以及地形地貌情况，选择合适的潜水泵安装位置。

考虑以下因素：•水源的位置及需求点的距离•地下水的水位•地质条件•周边环境条件3.1.2 潜水泵安装施工1.在选定的潜水泵安装位置挖掘泵坑，泵坑的尺寸要适应潜水泵的安装需要，并且要求平整牢固。

2.将潜水泵放置在泵坑中，并根据需要进行固定，确保泵的稳定性。

3.连接潜水泵与出水管道，采用合适的管接头并进行密封处理，以确保出水管道畅通且不漏水。

4.清理潜水泵周围的泥沙和杂物，并且进行试运行，确保潜水泵正常运转。

3.2 电缆安装3.2.1 电缆选购根据潜水泵的功率、用途和所在环境等要求，选购适合的电缆材料。

注意电缆的绝缘材料、导体材料及规格的选择。

3.2.2 电缆敷设1.根据潜水泵的位置和电源位置，测量电缆的敷设长度，确保电缆足够长，且合理布置。

2.清理电缆敷设路径，确保路径畅通无障碍。

3.在水池或泵坑中固定电缆，使用合适的升降绳悬挂电缆，并固定电缆托环。

4.进行电缆连接，确保接头牢固可靠，并使用绝缘胶将接头处进行绝缘封装。

5.将电缆与电源连接，测试电缆连接的稳定性和电源的正常供电。

1、潜水泵安装1.1、安装前准备1.1.1、检验设备规格、性能是否符合图纸要求，和说明书、合格证和试验汇报是否齐全。

1.1.2、检验设备外表是否受损，零部件是否齐全完好。

1.1.3、复测土建工程实测数据是否和设备相符，和检验预留孔是否符合安装要求。

1.2、定位：水泵安装基准线和设计轴线，水泵安装平面位置标高和设计平面位置及安装标高许可偏差和检验方法以下表所表示：1.3、弯座地脚螺栓和垫铁1.3.1、地脚螺栓：应垂直，螺母应拧紧，扭力矩应均匀螺母和垫圈、垫圈和底座接触应紧密。

检验方法：观察和用扳手拧试。

1.3.2、垫铁：垫铁组应放置平稳，位置适宜，接触紧密，每组块数不应超出3块，找平后电焊焊牢，经检验后进行2次灌浆。

检验方法：用小锤轻击和观察检验1.4、水泵安装1.4.1、弯座下法兰（进水法兰）垂直度许可偏差不得大于1/1000。

检验方法：用水平仪检验。

1.4.2、弯座上法兰（出水法兰）横向水平度许可偏差不得大于1/1000。

检验方法：用水平仪检验。

1.4.3、水泵出水口中心和弯座下法兰中心许可偏差不得大于5mm。

检验方法：铅锤吊线及钢板尺测量。

1.4.4、叶轮外缘和泵壳之间径向间隙应符合产品技术要求，间隙应均匀，最小间隙不应小于技术文件要求40%。

检验方法：安装时用塞尺检验，并做好统计，验收时查阅统计。

1.4.5、出水管道、弯管、过墙管等管道联接应整齐。

法兰联结应紧密无隙，螺栓长度以超出螺母1-5牙为好。

检验方法：观察检验。

1.4.6、电缆安装应整齐、牢靠、长度适宜、不得有晃动，电缆外表不得有裂痕、机械损伤。

检验方法：观察检验。

1.4.7、卡爪和水泵出水法兰连接应按厂方要求力矩拧紧，连接必需牢靠。

检验方法：观察检验，用手扳试扳螺母。

1.4.8、水泵导杆应按厂方要求安装，应牢靠，水泵导杆安装圆锥度偏差不得大于50或直线度小于1/1000，全长小于5mm。

1.4.9、电缆绝缘电阻不得小于5MΩ。

检验方法：用1000V高阻表在电缆末端测量，假如小于5MΩ，则必需单独检验电缆和电机。
