箱体类零件的结构特点
箱体类零件的结构特点可以从以下几个方面进行描述：
1.立体结构：箱体类零件通常具有三个相互垂直的主要面，即底面、顶面和四个侧面。
这种立体结构使得箱体类零件更加坚固且能够有效地保护内部物品。
2.边缘连接：箱体类零件通常通过边缘连接的方式进行组装。
边缘连接可以是机械连接，如螺栓连接或焊接；也可以是非机械连接，如榫卯连接或粘合连接。
边缘连接提供了结实的连接方式，确保了箱体类零件的整体稳定性。
3.平面设计：箱体类零件的底面、顶面和侧面通常呈现平面设计，使得零件的制造和组装更加方便。
平面设计还使得箱体类零件的表面易于清洁和维护。
4.加强结构：箱体类零件通常在结构上进行加强设计，以增强其承载能力和抗冲击能力。
加强结构可以采用增加筋骨、加厚壁厚或使用支撑材料等方式进行。
5.开口设计：箱体类零件通常会在侧面或顶面设计开口，用于方便物品的存取或通风换气。
开口设计通常具有可开启或可关闭的特点，使得箱体类零件在不同使用场合下能够实现不同的功能。
总体来说，箱体类零件的结构特点主要体现在立体结构、边缘
连接、平面设计、加强结构和开口设计等方面，确保了零件的稳固性、便捷性和功能性。

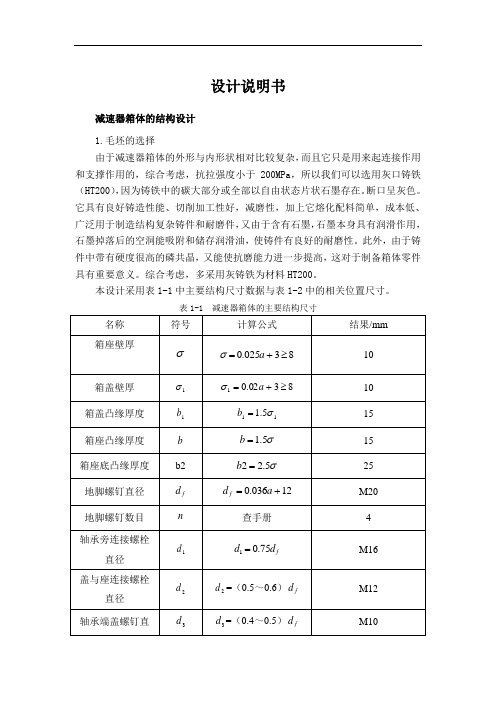

设计说明书
减速器箱体的结构设计
1.毛坯的选择
由于减速器箱体的外形与内形状相对比较复杂，而且它只是用来起连接作用和支撑作用的，综合考虑，抗拉强度小于200MPa，所以我们可以选用灰口铸铁（HT200），因为铸铁中的碳大部分或全部以自由状态片状石墨存在。
断口呈灰色。
它具有良好铸造性能、切削加工性好，减磨性，加上它熔化配料简单，成本低、广泛用于制造结构复杂铸件和耐磨件，又由于含有石墨，石墨本身具有润滑作用，石墨掉落后的空洞能吸附和储存润滑油，使铸件有良好的耐磨性。
此外，由于铸件中带有硬度很高的磷共晶，又能使抗磨能力进一步提高，这对于制备箱体零件具有重要意义。
综合考虑，多采用灰铸铁为材料HT200。
本设计采用表1-1中主要结构尺寸数据与表1-2中的相关位置尺寸。
减速器箱体工艺分析
1. 工艺分析
由毛坯选择可知，其材料为HT200。
该材料具有较高的强度、耐磨性、耐热性及减振性。
分析减速器箱体零件图，该零件上的主要加工面有4个。
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
