箱体类零件的数控加工介绍本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！摘要：摘要：箱体是构成机器设备的一个重要部件，它的加工质量直接影响机器的精度、性能和使用寿命。
文章介绍了箱体类零件的加工技术特点，数控加工时应注意的一些问题，重要参数的选取原则。
关键词：关键词：箱体；定位；切削中图分类号：TP39 文献标识码：A 文章编号：1. 前言箱体类零件在机械加工行业经常接触，是机械设备的主要基础件之一，在机械、汽车、飞机制造等行业广泛应用。
箱体类零件由平面、型腔以及孔系组成，一般结构形式较复杂，腔体壁厚不均匀，加工部位多，各个方向各孔、各平面的尺寸精度、位置公差等要求多，有较大的加工难度。
因此，在加工时要全面考虑。
2. 设备的选择箱体类零件一般采用具有三坐标联动、双工作台自动交换、由机械手自动换刀、传感器自动测量工件坐标系和自动测量刀具长度等功能的卧式加工中心进行加工。
一次装夹可完成不同工位的钻、扩、铰、铣、攻丝等工序。
3.一般性技术要求孔的尺寸精度与表面粗糙度要求，保证安装在孔内的轴或轴承的回转精度；平面的平面度、垂直度和平行度要求，保证装配后整机的接触面刚度、导向面的定位精度和密封等作用。
箱体类零件加工的主要问题是平面和孔，主要体现在：孔的尺寸精度、孔与孔之间精度、孔与平面位置精度。
4. 确定定位基准粗基准的确定是否合理，直接影响到各加工表面加工余量的分配，以及加工表面和不加工表面相互关系。
箱体上孔与孔、孔与平面、平面与平面之间都有较高的尺寸精度、位置精度要求。
为保证重要加工面的余量均匀，应选择重要加工面为粗基准，因此选择孔作为粗基准。
这样切削量始终均匀，能获得较高的加工精度。
只有在金属切除厚度相同的情况下，已加工表面才具有相近的物理性能。
箱体类零件加工精基准通常遵循基准重合原则，既选择加工基准与设计基准重合的方法。

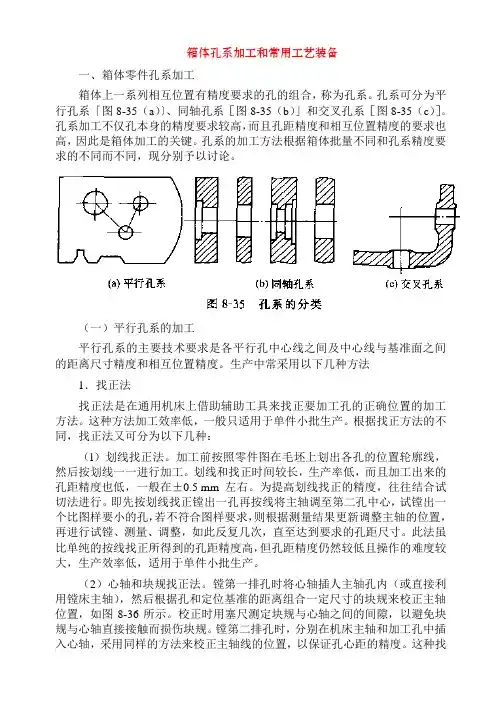

箱体孔系加工和常用工艺装备一、箱体零件孔系加工箱体上一系列相互位置有精度要求的孔的组合，称为孔系。
孔系可分为平行孔系「图8-35（a）〕、同轴孔系［图8-35（b）」和交叉孔系［图8-35（c）］。
孔系加工不仅孔本身的精度要求较高，而且孔距精度和相互位置精度的要求也高，因此是箱体加工的关键。
孔系的加工方法根据箱体批量不同和孔系精度要求的不同而不同，现分别予以讨论。
（一）平行孔系的加工平行孔系的主要技术要求是各平行孔中心线之间及中心线与基准面之间的距离尺寸精度和相互位置精度。
生产中常采用以下几种方法1．找正法找正法是在通用机床上借助辅助工具来找正要加工孔的正确位置的加工方法。
这种方法加工效率低，一般只适用于单件小批生产。
根据找正方法的不同，找正法又可分为以下几种：（l）划线找正法。
加工前按照零件图在毛坯上划出各孔的位置轮廓线，然后按划线一一进行加工。
划线和找正时间较长，生产率低，而且加工出来的孔距精度也低，一般在±0.5 mm 左右。
为提高划线找正的精度，往往结合试切法进行。
即先按划线找正镗出一孔再按线将主轴调至第二孔中心，试镗出一个比图样要小的孔，若不符合图样要求，则根据测量结果更新调整主轴的位置，再进行试镗、测量、调整，如此反复几次，直至达到要求的孔距尺寸。
此法虽比单纯的按线找正所得到的孔距精度高，但孔距精度仍然较低且操作的难度较大，生产效率低，适用于单件小批生产。
（2）心轴和块规找正法。
镗第一排孔时将心轴插人主轴孔内（或直接利用镗床主轴），然后根据孔和定位基准的距离组合一定尺寸的块规来校正主轴位置，如图8-36所示。
校正时用塞尺测定块规与心轴之间的间隙，以避免块规与心轴直接接触而损伤块规。
镗第二排孔时，分别在机床主轴和加工孔中插入心轴，采用同样的方法来校正主轴线的位置，以保证孔心距的精度。
这种找正法的孔心距精度可达±0.3mm 。
（3）样板找正法。
用10～20mm 厚的钢板制造样板，装在垂直于各孔的端面上（或固定于机床工作台上），如图8-37所示。
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
适宜用加工中心加工的主要零件类别加工中心适宜于加工复杂、工序多、要求较高、需用多种类型的普通机床和众多刀具夹具，且经屡次装夹和调整才能完成加工的零件。
其加工的主要对象有箱体类零件、复杂曲面、异形件、盘套板类零件和特殊加工等五类。
(1)箱体类零件箱体类零件一般是指具有一个以上孔系，内部有型腔，在长、宽、高方向有一定比例的零件。
这类零件在机床、汽车、飞机制造等行业用的较多。
箱体类零件一般都需要进展多工位孔系及平面加工，公差要求较高，特别是形位公差要求较为严格，通常要经过铣、钻、扩、镗、铰、锪，攻丝等工序，需要刀具较多，在普通机床上加工难度大，工装套数多，费用高，加工周期长，需屡次装夹、找正，手工测量次数多，加工时必须频繁地更换刀具，工艺难以制定，更重要的是精度难以保证。
加工箱体类零件的加工中心，当加工工位较多，需工作台屡次旋转角度才能完成的零件，一般选卧式镗铣类加工中心。
当加工的工位较少，且跨距不大时，可选立式加工中心，从一端进展加工。
(2)复杂曲面复杂曲面在机械制造业，特别是航天航空工业中占有特殊重要的地位。
复杂曲面采用普通机加工方法是难以甚至无法完成的。
在我国，传统的方法是采用精细铸造，可想而知其精度是低的。
复杂曲面类零件如：各种叶轮，导风轮，球面，各种曲面成形模具，螺旋桨以及水下航行器的推进器，以及一些其它形状的自由曲面。
这类零件均可用加工中心进展加工。
比较典型的下面几种：①凸轮、凸轮机构作为机械式信息贮存与传递的根本元件，被广泛地应用于各种自动机械中，这类零件有各种曲线的盘形凸轮，圆柱凸轮、圆锥凸轮、桶形凸轮、端面凸轮等。
加工这类零件可根据凸轮的复杂程度选用三轴、四轴联动或选用五轴联动的加工中心。
②整体叶轮类这类零件常见于航空发动机的压气机，制氧设备的膨胀机，单螺杆空气压缩机等，对于这样的型面，可采用四轴以上联动的加工中心才能完成。
③模具类如注塑模具、橡胶模具、真空成形吸塑模具、电冰箱发泡模具、压力铸造模具，精细铸造模具等。
机械零件标注与公差标准规定1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
论箱体类零件的同轴度检测作者：徐阳来源：《科学与技术》2018年第10期摘要：在本文中，首先介绍了箱体类零件同轴度的在线检测方法，有拉母线、盘表两种方法。
随后介绍了箱体类零件同轴度的三坐标检测方法，分析了测量误差的来源，介绍了单侧评价法、双侧评价法和公共轴线法。
关键词：箱体类零件;拉母线;盘表;三坐标检测一、箱体类零件箱体类零件在机器中用于承载轴承和齿轮件，其孔系的同轴度至关重要，一旦超差，将使轴和轴承装配后产生歪斜，加剧轴承磨损，降低轴承的使用寿命。
因此，箱体类零件加工完毕后，必须及时检测其孔系的同轴度。
在生产实践中，同轴度检测主要分为在线检测和三坐标检测。
二、同轴度的在线检测箱体类零件在镗床上进行精镗加工。
所谓在线检测，是指箱体精镗结束后，不拆压板，直接在镗床主轴上安装百分表，利用百分表检测孔系的同轴度。
在線检测简单易行，精度较高，可以不占用三坐标检测仪的时间，普通产品的箱体零件优先选择在线检测。
在线检测本质上，是以箱体的基准平面作为基准，用百分表测量每个轴承孔的圆跳动，以此来评价同轴度。
在线检测时，需注意以下几个要点：●必须在拆除压板前进行。
一旦拆除压板，则箱体的基准平面将发生位移，同轴度检测将失去基准。
●必须使用工作台进给。
镗床的主轴和滑枕在伸缩时，会产生垂头，严重影响同轴度的检测精度。
所以检测时镗床的主轴和滑枕禁止伸缩，只能采用工作台的V轴进给，利用V轴导轨良好的直线度来保证检测精度。
●测量结束后，工作台V轴应返回初始位置，百分表示数应可以回零，以防测量过程中百分表发生位移。
●检测结果必须记录在专用的检查表中，并由操作工和检查员签字确认。
三、在线检测之拉母线法所谓母线，指一个孔的圆柱面内，与轴线平行的任意一根直线。
在线检测牵涉到的有上母线、下母线、左母线、右母线。
左母线、右母线又合称侧母线。
由于百分表跟随主轴旋转时会产生一定误差，所以箱体同轴度的在线检测优先选用拉母线法，而不是盘表法。
机械设计中尺寸标注类知识，毕业前一定读懂它分享首次分享者：陾蓍.已被分享54次评论(0)复制链接分享转载举报机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

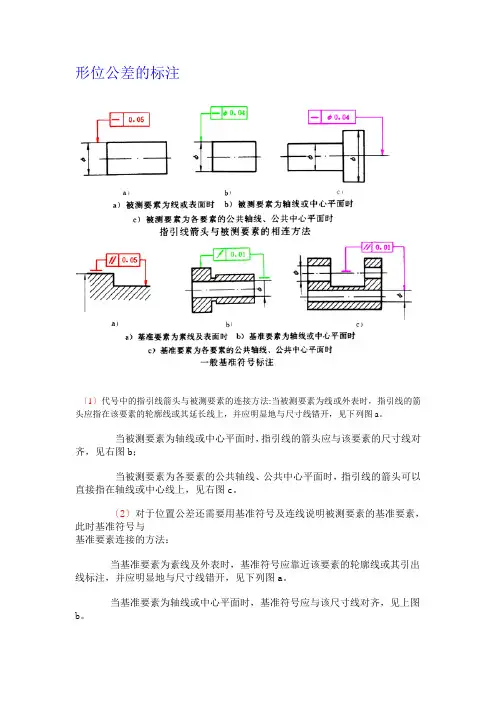

形位公差的标注〔1〕代号中的指引线箭头与被测要素的连接方法:当被测要素为线或外表时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下列图a。
当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的箭头可以直接指在轴线或中心线上，见右图c。
〔2〕对于位置公差还需要用基准符号及连线说明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及外表时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下列图a。
当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。
当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。
〔3〕当基准符号不便直接与框格相连时，则采用基准代号(点击此处查看画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下列图。
〔4〕当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下列图。
〔5〕当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下列图。
〔6〕假设多个被测要素有相同的形位公差〔单项或多项〕要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下列图。
〔7〕如需给出被测要素任一长度〔或范围〕的公差值时，其标注方法见图a。
如不仅给出被测要素汪一长度〔或范围〕的公差值，还需给出被测要素全长〔或整个要素〕内的公差值，其标注方法见下列图b。
Example:形位公差间的关系及取代应用国家标准GB1182～1184《形状和位置公差》包括形状公差——直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度；定向位置公差——平行度、垂直度、倾斜度；定位位置公差——同轴度、对称度、位置度；跳动——径向、斜向、端面圆跳动，径向、端面全跳动。
机械设计中尺寸标注类知识1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
适合用加工中心加工的主要零件类别加工中心适宜于加工复杂、工序多、要求较高、需用多种类型的普通机床和众多刀具夹具，且经多次装夹和调整才能完成加工的零件。
其加工的主要对象有箱体类零件、复杂曲面、异形件、盘套板类零件和特殊加工等五类。
(1)箱体类零件箱体类零件一般是指具有一个以上孔系，内部有型腔，在长、宽、高方向有一定比例的零件。
这类零件在机床、汽车、飞机制造等行业用的较多。
箱体类零件一般都需要进行多工位孔系及平面加工，公差要求较高，特别是形位公差要求较为严格，通常要经过铣、钻、扩、镗、铰、锪，攻丝等工序，需要刀具较多，在普通机床上加工难度大，工装套数多，费用高，加工周期长，需多次装夹、找正，手工测量次数多，加工时必须频繁地更换刀具，工艺难以制定，更重要的是精度难以保证。
加工箱体类零件的加工中心，当加工工位较多，需工作台多次旋转角度才能完成的零件，一般选卧式镗铣类加工中心。
当加工的工位较少，且跨距不大时，可选立式加工中心，从一端进行加工。
(2)复杂曲面复杂曲面在机械制造业，特别是航天航空工业中占有特殊重要的地位。
复杂曲面采用普通机加工方法是难以甚至无法完成的。
在我国，传统的方法是采用精密铸造，可想而知其精度是低的。
复杂曲面类零件如：各种叶轮，导风轮，球面，各种曲面成形模具，螺旋桨以及水下航行器的推进器，以及一些其它形状的自由曲面。
这类零件均可用加工中心进行加工。
比较典型的下面几种：①凸轮、凸轮机构作为机械式信息贮存与传递的基本元件，被广泛地应用于各种自动机械中，这类零件有各种曲线的盘形凸轮，圆柱凸轮、圆锥凸轮、桶形凸轮、端面凸轮等。
加工这类零件可根据凸轮的复杂程度选用三轴、四轴联动或选用五轴联动的加工中心。
②整体叶轮类这类零件常见于航空发动机的压气机，制氧设备的膨胀机，单螺杆空气压缩机等，对于这样的型面，可采用四轴以上联动的加工中心才能完成。
③模具类如注塑模具、橡胶模具、真空成形吸塑模具、电冰箱发泡模具、压力铸造模具，精密铸造模具等。
机械零件图纸标注技巧1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
箱体零件的主要技术要求来源：作者：发布时间：2007-08-16箱体类零件中以机床主轴箱的精度要求最高。
以某车床主轴箱，如图8-2所示为例，箱体零件的技术要求主要可归纳如下：1. 主要平面的形状精度和表面粗糙度箱体的主要平面是装配基准，并且往往是加工时的定位基准，所以，应有较高的平面度和较小的表面粗糙度值，否则，直接影响箱体加工时的定位精度，影响箱体与机座总装时的接触刚度和相互位置精度。
一般箱体主要平面的平面度在0.1〜0.03 mm表面粗糙度Rc2.5~0.63 口m各主要平面对装配基准面垂直度为0.1/300。
2. 孔的尺寸精度、几何形状精度和表面粗糙度箱体上的轴承支承孔本身的尺寸精度、形状精度和表面粗糙度都要求较高，否则，将影响轴承与箱体孔的配合精度，使轴的回转精度下降，也易使传动件（如齿轮）产生振动和噪声。
一般机床主轴箱的主轴支承孔的尺寸精度为IT6，圆度、圆柱度公差不超过孔径公差的一半，表面粗糙度值为Rc0.63〜0.32 口m其余支承孔尺寸精度为IT7〜IT6，表面粗糙度值为R25〜0.63 口m3. 主要孔和平面相互位置精度同一轴线的孔应有一定的同轴度要求，各支承孔之间也应有一定的孔距尺寸精度及平行度要求，否则，不仅装配有困难，而且使轴的运转情况恶化，温度升高，轴承磨损加剧，齿轮啮合精度下降，引起振动和噪声，影响齿轮寿命。
支承孔之间的孔距公差为0.12〜0.05 mm平行度公差应小于孔距公差，一般在全长取0.1~0.04 mm同一轴线上孔的同轴度公差一般为0.04〜0.01 mm支承孔与主要平面的平行度公差为0.1〜0.05 mm 主要平面间及主要平面对支承孔之间垂直度公差为0.1〜0.04 mm—$51制造财Z 鲍_____________ —112心»t Vr—f7*92 ri,―■qR丄■2A Ar 屮[ 4—0 ―甌bgg~]・c| L02^«_。
机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
箱体类零件孔系位置公差标注方法
箱体类零件孔系位置公差标注方法
箱体类零件是机械制造中常见的一种零件，其结构复杂，包含多个孔位，因此在制造过程中需要对其孔系位置进行公差标注。
下面将介绍箱体类零件孔系位置公差标注方法。
一、孔系位置公差的定义
孔系位置公差是指零件中多个孔位之间的相对位置关系，包括孔位间距、孔位中心线的平行度、垂直度、同轴度等。
孔系位置公差的标注是为了保证零件的装配精度和使用性能。
二、孔系位置公差标注方法
1.孔位间距公差标注
孔位间距公差是指两个孔位之间的距离公差，标注方法为在两个孔位的中心线上标注两个箭头，箭头之间的数字表示孔位间距公差。
2.孔位中心线平行度公差标注
孔位中心线平行度公差是指两个孔位中心线的平行度公差，标注方法
为在两个孔位的中心线上标注两个平行线，平行线之间的数字表示孔
位中心线平行度公差。
3.孔位中心线垂直度公差标注
孔位中心线垂直度公差是指两个孔位中心线的垂直度公差，标注方法
为在两个孔位的中心线上标注两个垂直线，垂直线之间的数字表示孔
位中心线垂直度公差。
4.孔位同轴度公差标注
孔位同轴度公差是指一个孔位中心线与其他孔位中心线的同轴度公差，标注方法为在该孔位的中心线上标注一个圆形，圆形内的数字表示孔
位同轴度公差。
三、注意事项
1.孔系位置公差标注应符合国家标准和技术要求。
2.标注应清晰、准确、规范，不得有歧义。
3.标注应尽量集中在零件的一侧，不得影响零件的美观度和使用性能。
4.标注应考虑到零件的实际使用情况，合理确定公差范围。
综上所述，箱体类零件孔系位置公差标注方法是机械制造中非常重要的一项工作，标注应符合国家标准和技术要求，标注应清晰、准确、规范，不得有歧义，标注应尽量集中在零件的一侧，不得影响零件的美观度和使用性能，标注应考虑到零件的实际使用情况，合理确定公差范围。
