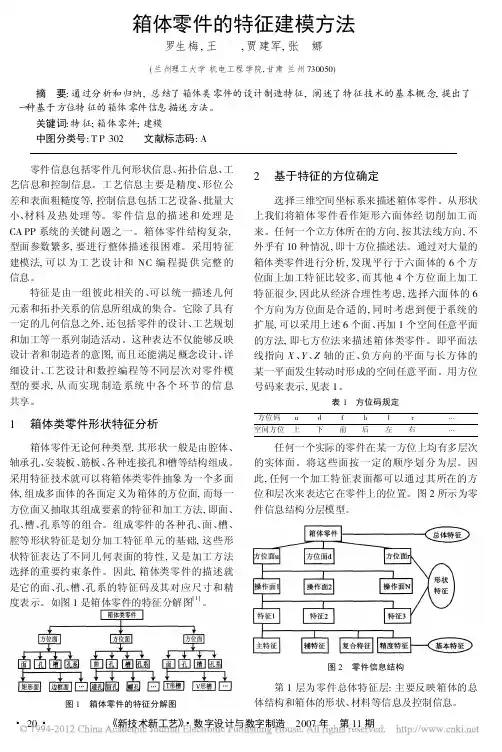

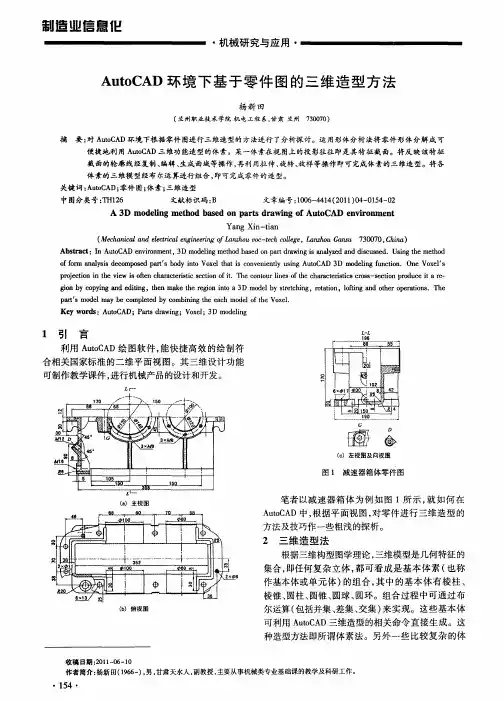

箱体类零部件三维造型方法

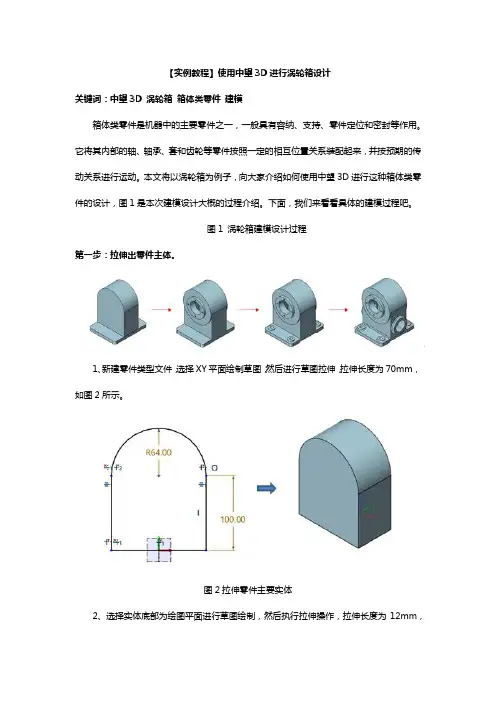

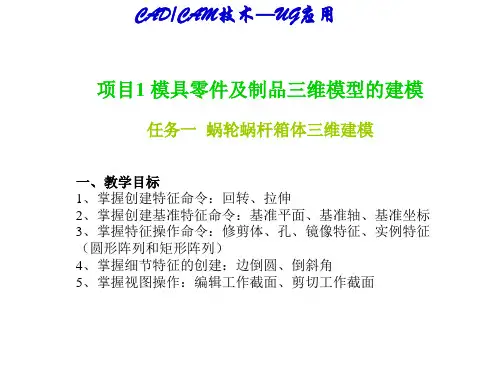

【实例教程】使用中望3D进行涡轮箱设计关键词：中望3D 涡轮箱箱体类零件建模箱体类零件是机器中的主要零件之一，一般具有容纳、支持、零件定位和密封等作用。

它将其内部的轴、轴承、套和齿轮等零件按照一定的相互位置关系装配起来，并按预期的传动关系进行运动。

本文将以涡轮箱为例子，向大家介绍如何使用中望3D进行这种箱体类零件的设计，图1是本次建模设计大概的过程介绍。

下面，我们来看看具体的建模过程吧。

图1 涡轮箱建模设计过程第一步：拉伸出零件主体。

1、新建零件类型文件，选择XY平面绘制草图，然后进行草图拉伸，拉伸长度为70mm，如图2所示。

图2拉伸零件主要实体2、选择实体底部为绘图平面进行草图绘制，然后执行拉伸操作，拉伸长度为12mm，效果如图3所示。

图3拉伸底部固定座第二步：创建涡轮轴承孔。

1、单击造型工具栏中的“抽壳”命令，造型选择涡轮箱主体，厚度为10mm，执行抽壳操作，如图4所示。

图4 抽壳2、在抽壳后的实体的一个侧面创建与圆弧面完全相同的圆，执行拉伸操作，拉伸长度设置为4mm，向外拉伸出轴承孔的基体，如图5所示。

图5 向外拉伸效果3、在“向外拉伸”的基体上创建一个与外圆弧同心的圆，直径为92mm，执行拉伸切除操作，切除效果如图6所示。

图6 拉伸切除效果4、选择向外拉伸面为草图，离轴承孔圆心水平55mm绘制直径为2的圆，选择阵列命令，个数选择6，阵列角度为360°。

退出草图，选择6个小圆绘制规格为M6的直螺纹孔，孔深设置为8mm，如图7所示。

图7 创建孔效果5、通过拉伸操作，在实体的另外一侧面创建一个直径为80mm，拉伸深度为8mm的轴承孔基体，如图8所示。

图8 创建另外一侧固定孔6、通过拉伸切除操作，在步骤7创建的实体上拉伸切除出一个直径为50mm的孔，如图9所示。

图9 拉伸切除效果7、同前面步骤4的操作，在此固定孔基础上，同样创建M6的孔，孔离圆心的距离为32.5mm，并执行阵列操作，个数为4，阵列出此处的所有孔，效果如图10所示。

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

如何利用三维几何体创造富有创意的家具设计在当今的家具设计领域，创新和个性化成为了吸引消费者的关键因素。

三维几何体作为一种基本的造型元素，为家具设计师们提供了无限的创作可能性。

通过巧妙地运用各种三维几何体，我们可以打造出独具特色、富有创意的家具作品，为人们的生活空间增添魅力。

一、认识三维几何体在深入探讨如何利用三维几何体进行家具设计之前，我们首先需要对常见的三维几何体有一个清晰的认识。

常见的三维几何体包括正方体、长方体、圆柱体、球体、圆锥体等等。

这些几何体具有各自独特的特点和性质。

正方体和长方体是最为常见和基础的几何体，它们具有规整的形状和稳定的结构，适合用于构建家具的框架和主体部分。

圆柱体则以其流畅的线条和圆润的外观，常常被运用在家具的支撑结构或者装饰元素中。

球体给人一种完整和饱满的感觉，可以作为独特的装饰点缀或者家具的局部造型。

圆锥体具有尖锐的顶点和逐渐扩大的底面，在一些具有动态感的家具设计中能够发挥独特的作用。

二、三维几何体在家具设计中的优势1、结构稳定性三维几何体本身具有稳定的结构特性。

例如，正方体和长方体的六个面相互垂直，能够提供坚实的支撑；圆柱体的轴对称结构使其在承受压力时能够均匀分布力量。

利用这些几何体构建家具的基本框架，可以确保家具的稳定性和耐用性。

2、形式简洁性几何体的简洁外形能够为家具带来简洁、现代的视觉效果。

在追求简约风格的当下，这种简洁性符合大众对于简洁、清晰的审美需求，使家具更容易融入各种室内装饰风格。

3、组合多样性不同的三维几何体可以通过组合、拼接、嵌套等方式创造出丰富多样的形态。

这种多样性为设计师提供了广阔的创作空间，可以根据设计理念和功能需求灵活地组合几何体，创造出独特的家具造型。

4、空间利用高效性合理运用三维几何体能够充分利用空间。

例如，长方体的柜体可以有效地利用垂直空间进行存储；圆柱体的凳子可以在有限的面积内提供舒适的座位。

三、创意设计方法1、几何体的变形与扭曲对基本的三维几何体进行变形和扭曲处理是一种常见的创意手法。

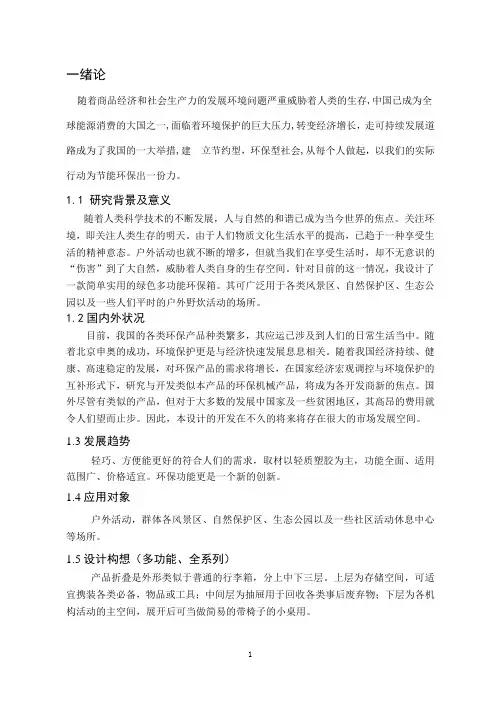

一绪论随着商品经济和社会生产力的发展环境问题严重威胁着人类的生存,中国已成为全球能源消费的大国之一,面临着环境保护的巨大压力,转变经济增长，走可持续发展道路成为了我国的一大举措,建立节约型，环保型社会,从每个人做起，以我们的实际行动为节能环保出一份力。

1.1 研究背景及意义随着人类科学技术的不断发展，人与自然的和谐已成为当今世界的焦点。

关注环境，即关注人类生存的明天。

由于人们物质文化生活水平的提高，已趋于一种享受生活的精神意态。

户外活动也就不断的增多，但就当我们在享受生活时，却不无意识的“伤害”到了大自然，威胁着人类自身的生存空间。

针对目前的这一情况，我设计了一款简单实用的绿色多功能环保箱。

其可广泛用于各类风景区、自然保护区、生态公园以及一些人们平时的户外野炊活动的场所。

1.2国内外状况目前，我国的各类环保产品种类繁多，其应运已涉及到人们的日常生活当中。

随着北京申奥的成功，环境保护更是与经济快速发展息息相关。

随着我国经济持续、健康、高速稳定的发展，对环保产品的需求将增长，在国家经济宏观调控与环境保护的互补形式下，研究与开发类似本产品的环保机械产品，将成为各开发商新的焦点。

国外尽管有类似的产品，但对于大多数的发展中国家及一些贫困地区，其高昂的费用就令人们望而止步。

因此，本设计的开发在不久的将来将存在很大的市场发展空间。

1.3发展趋势轻巧、方便能更好的符合人们的需求，取材以轻质塑胶为主，功能全面、适用范围广、价格适宜。

环保功能更是一个新的创新。

1.4应用对象户外活动，群体各风景区、自然保护区、生态公园以及一些社区活动休息中心等场所。

1.5设计构想（多功能、全系列）产品折叠是外形类似于普通的行李箱，分上中下三层。

上层为存储空间，可适宜携装各类必备，物品或工具；中间层为抽屉用于回收各类事后废弃物；下层为各机构活动的主空间，展开后可当做简易的带椅子的小桌用。

二工作原理2.1设计理念本产品以绿色设计为设计理念，以结构、材料、工艺的选择为出发点，节能省料、简化零件，采用模块化设计，从而达到即环保又适用的目的。
