识读箱体类零件图

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。

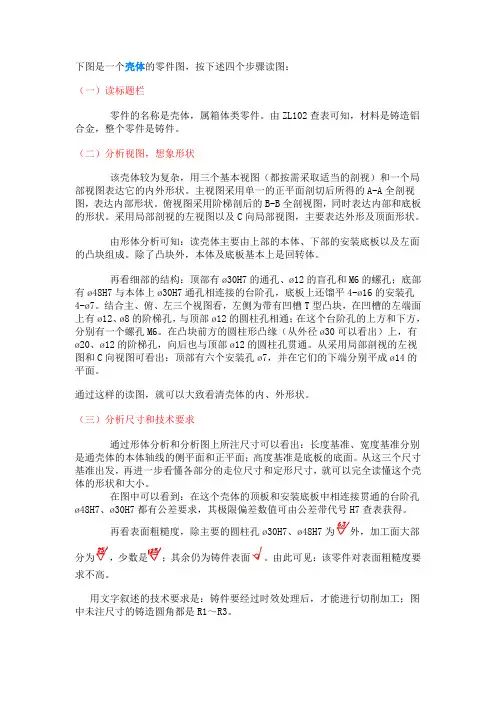

下图是一个壳体的零件图，按下述四个步骤读图：（一）读标题栏零件的名称是壳体，属箱体类零件。

由ZL102查表可知，材料是铸造铝合金，整个零件是铸件。

（二）分析视图，想象形状该壳体较为复杂，用三个基本视图（都按需采取适当的剖视）和一个局部视图表达它的内外形状。

主视图采用单一的正平面剖切后所得的A-A全剖视图，表达内部形状。

俯视图采用阶梯剖后的B-B全剖视图，同时表达内部和底板的形状。

采用局部剖视的左视图以及C向局部视图，主要表达外形及顶面形状。

由形体分析可知：读壳体主要由上部的本体、下部的安装底板以及左面的凸块组成。

除了凸块外，本体及底板基本上是回转体。

再看细部的结构：顶部有ø30H7的通孔、ø12的盲孔和M6的螺孔；底部有ø48H7与本体上ø30H7通孔相连接的台阶孔，底板上还馏平4-ø16的安装孔4-ø7。

结合主、俯、左三个视图看，左侧为带有凹槽T型凸块，在凹槽的左端面上有ø12、ø8的阶梯孔，与顶部ø12的圆柱孔相通；在这个台阶孔的上方和下方，分别有一个螺孔M6。

在凸块前方的圆柱形凸缘（从外径ø30可以看出）上，有ø20、ø12的阶梯孔，向后也与顶部ø12的圆柱孔贯通。

从采用局部剖视的左视图和C 向视图可看出：顶部有六个安装孔ø7，并在它们的下端分别平成ø14的平面。

通过这样的读图，就可以大致看清壳体的内、外形状。

（三）分析尺寸和技术要求通过形体分析和分析图上所注尺寸可以看出：长度基准、宽度基准分别是通壳体的本体轴线的侧平面和正平面；高度基准是底板的底面。

从这三个尺寸基准出发，再进一步看懂各部分的走位尺寸和定形尺寸，就可以完全读懂这个壳体的形状和大小。

在图中可以看到：在这个壳体的顶板和安装底板中相连接贯通的台阶孔ø48H7、ø30H7都有公差要求，其极限偏差数值可由公差带代号H7查表获得。
