卡特3512B柴油机气门间隙调整步骤

气门间隙的调整方法步骤及基本原则
气门间隙调整的方法步骤及基本原则如下：
方法步骤：
1. 找到发动机的顶死中的一缸，即该缸的凸轮轴凸起最高的位置。

2. 通过查找车辆的维护手册，确定该缸所对应的气门间隙的值。

3. 如果发现间隙不在规定范围内，使用适当的工具，松开或者紧固气门上的调节螺母。

4. 当调节螺母松开后，使用适当的工具调节气门扳手来逐渐调整气门间隙。

5. 当调整到正确的间隙时，紧固气门上的调节螺母。

6. 重新检查该缸的气门间隙是否正确，如果正确则可以进行下一步。

基本原则：
1. 进行气门间隙调整时，发动机应处于冷却状态。

因为发动机在工作时会产生高温，等待发动机冷却后再进行操作可以避免烫伤的危险。

2. 调整气门间隙时，要确保凸轮轴上的凸起位于气门摇臂的低点，也就是所谓的顶死中。

这样可以避免调整错误导致发动机不能正常工作或损坏其他零部件。

3. 在调整气门间隙之前，要确保调节螺母松开，以充分调整气门间隙，然后再紧固调节螺母。

这样可以确保气门间隙的准确性和稳定性。

4. 在调整气门间隙时，要小心操作，避免使用过大的力量或角度，以免损坏调节螺母或气门扳手。

5. 完成气门间隙调整后，应重新检查所有缸的气门间隙，确保每个气门都在规定的范围内。

3512B柴油发电机组操作规程1 范围本标准规定了石油钻机用3512B柴油发电机组的操作及维护保养规程。

本标准适用于石油钻机用3512B柴油发电机组的操作与维护保养，其他型号的柴油机发电机组的操作保养亦可参照本标准执行。

2 主要参数3512B柴油发电机组如下：柴油机型号： 3512B柴油机额定转速： 1500rpm柴油机怠速转速： 650rpm柴油机汽缸数及排列方式： 12缸 60°夹角V型柴油机汽缸直径： 170mm柴油机活塞行程： 215mm柴油机压缩比： 15.5：1柴油机进气方式：涡轮增压柴油机单一活塞排量： 4.9L柴油机活塞总排量： 58.5L柴油机转向(从飞轮末端看)：逆时针柴油机使用燃油： -10#柴油（环境温度低于-5℃时须使用更低牌号的柴油）柴油机燃油喷油方式：电子喷油器柴油机启动方式：气动马达启动发电机型号： SR4发电机功率： 1200KW/1714KVA发电机频率： 50HZ发电机电压： 600V发电机最大电流： 1828A励磁电流： 7.5A3 操作使用3.1 柴油发电机组安装3.1.1 整个发电房底座应全长支撑，放在结实水平的基础或地面上，基础的水平度不大于3mm，基础承压力大于7MPa。

3.1.2 排气管系安装时要单独支撑、固定牢靠，排气管系统要有防水进入设施。

在安装期间要防止焊渣或其它杂物进入柴油机。

3.1.3 在安装燃油管线时，在管线接到柴油机之前，要从管线中清除所有的杂质。

3.1.4 连接输出电缆和控制线路；将发电房、SCR（VFD）房等根据实际情况牢固的接地。

SCR（VFD）房要用1.5米长的铜皮铁钎砸入地内，并浇盐水，保证接地电阻小于1Ω。

3.2 柴油发电机组启动3.2.1 启动前准备――确认已完成必要的每日维护和周期性维护；――确认柴油发电机组和他的控制系统处于正常状态，没有悬挂维修挂牌或警告牌；――确认所有护罩和护盖已安装到位，防护装置在正确的位置；――检查水温和油温，确保水套加热器（若装有）和/或润滑油加热器（若装有）工作工常，。

调节发动机气门见间隙的操作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!调节发动机气门间隙的操作流程发动机气门是发动机中非常重要的一个组成部分，直接影响发动机的性能和使用寿命。

CAT3512B操作规程（2）中曼伊拉克项目CAT3512B柴油发电机组操作规程一、安装1、整个发电房底座应全长支撑，放在结实水平的基础或地面上，保持水平与平稳，发动机底座三个固定减震螺栓要固定牢靠。

2、为防止损坏发动机，排气管系应单独支撑、固定牢靠。

在安装期间要防止焊渣或其它杂物进入发动机。

所有排气管系统要防止水进入。

3、在安装燃油管线时，在管线接到发动机之前，应该从管线中清除所有的杂质。

4、连接好输出电缆和控制线路；将发电机外壳、SCR（VFD）房牢固接地。

二、启动1 、启动前准备（1）若发动机启动开关或控制件上挂有锁定警告牌时，千万不启动发动机或控制件。

启动发动机前应先与向此警告牌的人员进行咨询；（2）确保进行保养时拆下或打开的所有护罩和护盖已安装到位，防护装置必须在合适的位置。

修理损坏的或者安放丢失的防护装置；（3）确保水套加热器工作工常。

（4）启动和操作发动机时保持周围通风良好。

若在封闭区启动发动机，要把废气排放到外面；（5）确保转动部件的周围无杂物。

2、启动前巡回检查为了最大限度地延长工作寿命，启动柴油机前要进行彻底的检查。

诸如：润滑油、燃油和冷却剂是否泄漏、风扇皮带是否松动、以及废弃物的堆积之类项目。

（1）吸气系统a. 确保吸气管和空气滤清器在适当的位置；b. 确保所有管线夹子和接头安全、牢靠；c. 察看空气清洁器伺服指示器。

当黄色横隔膜进入红色区或者红色活塞在可见位置锁住时，应清洗空气清洁器。

（2）冷却系统a. 检查冷却系统是否有泄漏和接头松动现象；b. 检查冷却系统的软管夹扣是否有松动现象；c. 检查水泵是否有泄漏迹象；d. 检查风扇驱动皮带是否有裂纹、老化现象；e. 检查防冻液液面，必要时添加冷却剂。

（3）驱动设备a. 完成驱动设备需要的所有维护；b. 确保主电路断路器断开。

（4）电力系统检查电路的下列情况：a. 接头是否松动；b. 电线是否磨损；c. 检查交流发电机皮带是否有裂纹或者老化；d. 确保接地安全。

3512柴油发电机组使用操 作 规 程一、安装3512柴油发电机组安装包括主体固定和油、气管线的连接等。

3512机组要求安装在封闭的空间内，油、气管线均采用油壬连接。

二、日常操作（二）仪表和指示仪仪表是看到机器内部的眼睛。

要确保他们工作正常，通过观察仪表你可以判断机器工作是否正常。

仪表巨大变化可能意味着仪表本身或柴油机的问题。

即使其读数没有超过规定范围亦同样说明这个问题。

读数突然或巨大的变化可以被觉察和纠正。

请求助于caterpillar 代销商。

仪表读数限制信息板固定在仪表盘侧面，列出了在额定载荷和转速下柴油机最大限制。

1、机油：显示机油压力。

冷机启动后，机油压力增大，怠速暖机后机油压力会降低。

增加至全速后，机油压力将上高并保持稳定。

正常工作油压应在275～600kPa之间（在110℃使用SAE30W机油水箱水温正常时）。

怠速时应在186～344kPa。

若仪表读数在载荷稳定时不稳定：●摘下载荷●降低柴油机转速到怠速●检查油面2、油滤压差：显示机油滤子进油端和出油端两端的压力差。

当滤子堵塞时，两端的压力差将会升高。

油滤子最大压力差是105kPa。

3、机油温度：显示机油温度。

全载时机油最高温度为104℃。

机油温度油一个与机油接触的82℃的恒温器控制。

机油用于润滑轴承和内部所有运动部件，冷却活塞。

油冷器将热量从机油传递到水箱水中。

若水箱散热系统功能有误，机油不能足够冷却。

高于正常温度的机油表明润滑或冷却系统出现热故障，问题可能出在缸盖，缸套，活塞或曲轴轴承。

4、冷却水（1）水箱水温：显示柴油机水箱冷却水温度。

水温可能随载荷变化但不会超过沸水温度。

柴油机应当在正常范围内工作。

水箱温度应当在88～100℃之间。

有时在装配有膨胀水箱或热交换器的情况下水温可能达到112℃。

水箱进水口温度由系统内恒温器调节。

工作时必须配有恒温器。

若柴油机工作时水温较高，则：●卸掉载荷，降低转速。

●观察冷却系统有无泄露。

●确定柴油机需立即停车还是卸掉载荷后温度已经降低。

调节发动机气门见间隙的操作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!调节发动机气门间隙的操作流程在维护和保养汽车时，调节发动机气门间隙是一项重要的任务。

卡特3512柴油机操作与保养规程（上墙）卡特3512柴油机操作与保养规程1主题内容与适用范围本标准规定了卡特彼勒柴油机的操作与保养的技术要求本标准适用于3512柴油机的使用与保养基本参数最高空负荷转速 1980转每分钟全负荷转速 1800水温80~100送气温度小于115度排气温度480度额定转速时机油压力大小345千帕（50磅每平方英寸）机油最高温度110度机油滤清器压差105千帕（15磅~每平方英寸）滤后压力345~520千帕（50~75磅每平方英寸）空气滤清器压差762毫米水柱30英寸水柱燃油滤清器压差105千帕 15磅平方英寸曲轴箱加油量307升工作范围 900~1300 1500~1800转每分钟气缸数12行程190毫米点火顺序1，12，9，4，5，8，11，2，3，10，7，6 旋转方向从飞轮端看逆时针方向2启动前的检查2.1燃油回油管上的阀门，在发动机运转前，应开启。

2.2检查冷却液液面，保持在发动机加液口的底部。

2.3检查机油油面高度，应在“发动机停止”一侧的“FULL”和“ADD”之间。

2.4如果充电机没有防止启动马达漏电的保护设施时，断开充电机电路。

2.5保护设施安装到位2.6确保进气切断熄火阀门在“运转”位置。

2.7确保燃油管线无泄漏。

3预供柴油3.1打开燃油供应管线开关3.2将发动机上的“断通”开关扳至“断开”位置。

3.3逆时针方向旋转油泵手柄，使锁定板从手油泵的定位器脱开3.4操作手油泵，直到燃油系统内的空气排空为止。

4正常启动4.1打开气瓶的排水阀，放尽水和油。

4.2检查空气压力，大于690千帕。

4.3检查启动马达的油面高度，半杯以上。

4.4将扳钮开关扳到“ON”，按下启动按钮启动发动机，发动机一经启动，立即松开控制按钮。

4.5运转15秒后，机油压力不见升高，应立即停机检查。

4.6机油压力表正常前，不要加速，启动15秒后，机油压力应上升到正常值。

4.7急速运转，直到温度达到正常工作温度检查所有仪表。

卡特3512B柴油机过桥间隙调整：
1 在过桥顶部接触面上加个5N（116)或45N（10）b的力表调零
2 顺时针转动调节螺帽直到表读数为0.038mm或0.0015inch
3 用30±4N.m（22±3Lbft）扭矩锁紧螺母
二气门间隙调整：
1 在摇臂前部施以向上的的力表调零
2调整气门间隙：进气气门：0.42～0.58mm或（0.017～0.023inch）
排气气门：0.92～1.08mm或（0.036～0.043inch）3 用70±15N.m(50±11Lbft)扭矩锁紧螺帽
三喷油器正时调整：
1 喷油器正时杆高度为64.34mm(2.53inch)
2 调整数字表指针显示在0.00±0.20mm(0.00±0.008inch)
3 锁紧调整螺钉扭矩至120±15N.m(90±11Lbft)

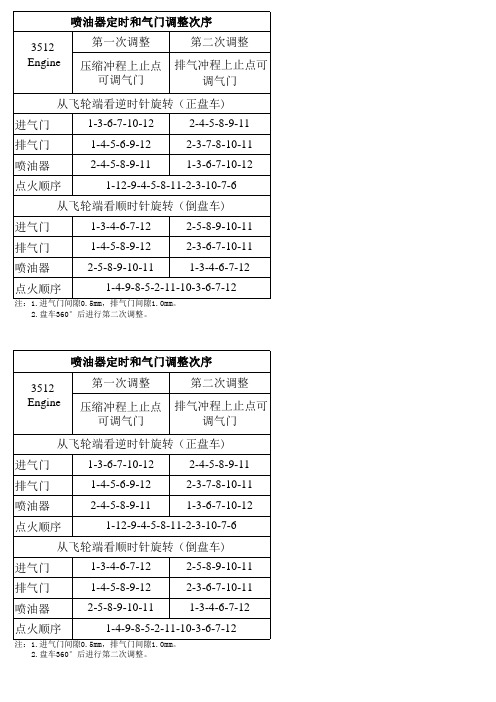

第一缸处于压缩上止点零调整
进气门： 1 3 6 7 10 12
排气门： 1 4 5 6 9 12
喷油器： 2 4 5 8 9 11
第二次按飞轮（左旋）旋转方向盘车一圈调整顺
进气门： 2 4 5 8 9 11
排气门： 2 3 7 8 10 11
喷油器： 1 3 6 7 10 12。

3512B柴油发电机组操作规程1 范围本标准规定了石油钻机用3512B柴油发电机组的操作及维护保养规程。

本标准适用于石油钻机用3512B柴油发电机组的操作与维护保养，其他型号的柴油机发电机组的操作保养亦可参照本标准执行。

2 主要参数3512B柴油发电机组如下：柴油机型号： 3512B柴油机额定转速： 1500rpm柴油机怠速转速： 650rpm柴油机汽缸数及排列方式： 12缸 60°夹角V型柴油机汽缸直径： 170mm柴油机活塞行程： 215mm柴油机压缩比： 15.5：1柴油机进气方式：涡轮增压柴油机单一活塞排量： 4.9L柴油机活塞总排量： 58.5L柴油机转向(从飞轮末端看)：逆时针柴油机使用燃油：-10#柴油（环境温度低于-5℃时须使用更低牌号的柴油）柴油机燃油喷油方式：电子喷油器柴油机启动方式：气动马达启动发电机型号： SR4发电机功率： 1200KW/1714KVA发电机频率： 50HZ发电机电压： 600V发电机最大电流： 1828A励磁电流： 7.5A3 操作使用3.1 柴油发电机组安装3.1.1 整个发电房底座应全长支撑，放在结实水平的基础或地面上，基础的水平度不大于3mm，基础承压力大于7MPa。

3.1.2　排气管系安装时要单独支撑、固定牢靠，排气管系统要有防水进入设施。

在安装期间要防止焊渣或其它杂物进入柴油机。

3.1.3　在安装燃油管线时，在管线接到柴油机之前，要从管线中清除所有的杂质。

3.1.4 连接输出电缆和控制线路；将发电房、SCR（VFD）房等根据实际情况牢固的接地。

SCR（VFD）房要用1.5米长的铜皮铁钎砸入地内，并浇盐水，保证接地电阻小于1Ω。

3.2 柴油发电机组启动3.2.1 启动前准备――确认已完成必要的每日维护和周期性维护；――确认柴油发电机组和他的控制系统处于正常状态，没有悬挂维修挂牌或警告牌；――确认所有护罩和护盖已安装到位，防护装置在正确的位置；――检查水温和油温，确保水套加热器（若装有）和/或润滑油加热器（若装有）工作工常，。
