建筑电气设计内容

《民用建筑电气设计规范》
《民用建筑电气设计规范》是中国建筑标准化协会制定的
一项标准，用于指导民用建筑电气设计的相关工作。

该规
范的主要内容包括以下几个方面：
1. 一般要求：规定了民用建筑电气设计的基本原则、设计
依据、设计内容等。

其中包括了建筑用电负荷计算、电气
设备的选择与配置、电气线路布置等方面的要求。

2. 供电系统设计：包括了供电方式的选择、主变电站的选
址与布置、配电房的设计、主干线路和分支线路的设计等。

同时还规定了电气设备的安装、运行与维护等要求。

3. 照明设计：规定了民用建筑照明系统的设计要求，包括
照明负荷计算、照明设备的选择与配置、照明线路的布置等。

同时还对照明控制系统、照明保护与维护等方面进行
了详细的规定。

4. 弱电系统设计：包括了通信系统、广播系统、监控系统、安防系统、楼宇自控系统等弱电系统的设计要求。

其中涉
及到了设备的选择与配置、线路布置、系统集成与联动等
方面的内容。

5. 特殊场所电气设计：针对特殊场所如医院、学校、商场、酒店等，规定了电气设计的特殊要求。

例如，医院的电气
设计需要考虑到手术室、病房、诊疗室等不同区域的电气
设备配置与线路布置。

6. 安全与保护设计：规定了民用建筑电气设计中的安全与
保护要求，包括接地系统的设计、过电压保护、漏电保护、雷电防护等方面的内容。

总之，《民用建筑电气设计规范》是一项详细而精确的标准，旨在确保民用建筑电气设计的安全、可靠和高效运行。

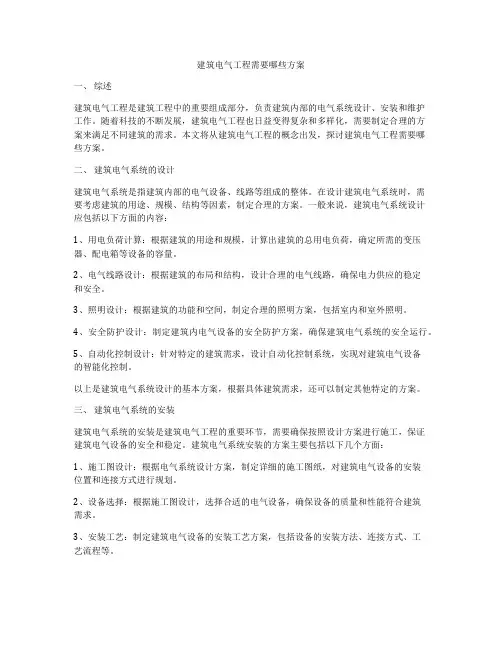

建筑电气工程需要哪些方案一、综述建筑电气工程是建筑工程中的重要组成部分，负责建筑内部的电气系统设计、安装和维护工作。

随着科技的不断发展，建筑电气工程也日益变得复杂和多样化，需要制定合理的方案来满足不同建筑的需求。

本文将从建筑电气工程的概念出发，探讨建筑电气工程需要哪些方案。

二、建筑电气系统的设计建筑电气系统是指建筑内部的电气设备、线路等组成的整体。

在设计建筑电气系统时，需要考虑建筑的用途、规模、结构等因素，制定合理的方案。

一般来说，建筑电气系统设计应包括以下方面的内容：1、用电负荷计算：根据建筑的用途和规模，计算出建筑的总用电负荷，确定所需的变压器、配电箱等设备的容量。

2、电气线路设计：根据建筑的布局和结构，设计合理的电气线路，确保电力供应的稳定和安全。

3、照明设计：根据建筑的功能和空间，制定合理的照明方案，包括室内和室外照明。

4、安全防护设计：制定建筑内电气设备的安全防护方案，确保建筑电气系统的安全运行。

5、自动化控制设计：针对特定的建筑需求，设计自动化控制系统，实现对建筑电气设备的智能化控制。

以上是建筑电气系统设计的基本方案，根据具体建筑需求，还可以制定其他特定的方案。

三、建筑电气系统的安装建筑电气系统的安装是建筑电气工程的重要环节，需要确保按照设计方案进行施工，保证建筑电气设备的安全和稳定。

建筑电气系统安装的方案主要包括以下几个方面：1、施工图设计：根据电气系统设计方案，制定详细的施工图纸，对建筑电气设备的安装位置和连接方式进行规划。

2、设备选择：根据施工图设计，选择合适的电气设备，确保设备的质量和性能符合建筑需求。

3、安装工艺：制定建筑电气设备的安装工艺方案，包括设备的安装方法、连接方式、工艺流程等。

4、施工组织：设计合理的施工组织方案，确保施工过程的顺利进行，保证建筑电气系统的安装质量。

以上是建筑电气系统安装的基本方案，根据具体建筑情况，还可以制定其他特定的安装方案。

四、建筑电气系统的维护和运行建筑电气系统的维护和运行是建筑电气工程的长期任务，需要制定合理的方案来保证建筑电气系统的安全和稳定运行。

建筑电气课程设计建筑电气课程设计是建筑工程专业中非常重要的一门课程。

它旨在培养学生对建筑电气系统的设计、安装和维护的能力，使学生具备解决建筑电气工程问题的能力。

本文将从课程设计的目标、内容、方法以及应用实例等方面，介绍建筑电气课程设计的重要性和特点。

一、课程设计的目标建筑电气课程设计的目标主要有两个方面：一是培养学生对建筑电气系统设计的理论基础和实践操作技能的掌握；二是锻炼学生的解决问题的能力和团队合作精神。

通过课程设计的学习，学生可以熟悉建筑电气工程的基本原理，掌握电气设计的基本流程，了解电气设备的选型与布置，并能够独立完成建筑电气设计方案。

二、课程设计的内容建筑电气课程设计的内容主要包括以下几个方面：一是电气系统设计的基础知识，如电气图纸的阅读、电气设备的分类与选型等；二是电气负荷计算与配电系统设计，包括负荷计算方法、配电系统的设计原则、线路布置与安全保护措施等；三是照明系统设计，包括室内照明的设计原则、照明灯具的选择与布置、照明控制系统设计等；四是弱电系统设计，如消防报警系统、安防监控系统、通信系统的设计等。

三、课程设计的方法建筑电气课程设计的方法需要注重理论与实践相结合。

学生可以通过课堂教学、案例分析、实验模拟和实地考察等方式，深入了解电气设计的理论知识和实际操作技能。

同时，引入仿真软件和设计软件，可以提高学生的设计水平和实践能力。

另外，开展团队合作的设计项目，可以培养学生的团队合作和沟通能力，提高解决问题的能力。

四、课程设计的应用实例建筑电气课程设计的应用实例非常广泛。

学生可以通过具体的工程项目，进行实地考察和勘察，在实践中学习和掌握电气设计的相关知识和技能。

例如，在一个办公楼的电气系统设计中，学生可以学习负载计算、电缆规格的选择、配电板的布置等技术要点。

同时，还可以实践照明设计，选择适合的灯具和控制系统，提高室内照明舒适度和节能效果。

总之，建筑电气课程设计是建筑工程专业中非常重要的一门课程，它为学生提供了理论与实践相结合的学习机会，使学生具备解决建筑电气工程问题的能力。

《2024版建筑电气设计规范》1. 总则1.1 编制依据- 国家相关法律法规- 国家电力行业标准- 国家建筑设计规范1.2 适用范围本规范适用于新建、改建、扩建的民用建筑、工业建筑及附属设施的电气设计。

1.3 规范内容- 电气系统设计- 电气设备选型- 电气安装施工- 电气验收与维护2. 术语和定义2.1 术语- 建筑电气：指建筑物的电力、照明、动力、控制系统及其附属设备的设计、安装、调试、运行、维护和管理工作。

- 电气设备：指在建筑电气系统中应用的各类设备，包括发电机、变压器、开关设备、保护设备、控制设备、照明设备等。

- 电气线路：指连接电气设备的导体，包括电缆、电线、母线等。

2.2 定义- 建筑电气设计：指根据建筑物的功能、规模、使用要求等，进行电气系统方案设计、电气设备选型、电气线路布置等工作。

- 建筑电气安装：指按照设计文件和施工规范，进行电气设备、电气线路的安装和调试工作。

3. 电气系统设计3.1 设计原则- 安全可靠：确保电气系统运行安全，防止火灾、触电等事故发生。

- 经济合理：在满足功能要求的前提下，优化设计方案，降低工程投资。

- 节能环保：推广使用高效节能电气设备，降低能源消耗。

- 智能化：结合现代信息技术，提高电气系统的智能化水平。

3.2 设计内容- 电力系统设计：包括电源选择、电压等级、配电方式、短路电流计算等。

- 照明系统设计：包括照度标准、光源选择、照明布局、节能措施等。

- 动力系统设计：包括电机选型、启动方式、保护措施等。

- 控制系统设计：包括自动控制原理、控制方式、设备选型等。

- 安全防护设计：包括接地、防雷、防护等级等。

4. 电气设备选型4.1 设备选型原则- 满足功能要求：设备应具备所需的功能，满足使用需求。

- 可靠性：选择知名品牌、质量稳定的设备。

- 经济性：在满足功能和可靠性的前提下，考虑设备价格。

- 节能环保：优先选择节能、环保型设备。

- 智能化：选择具备智能化功能的设备，提高电气系统的智能化水平。

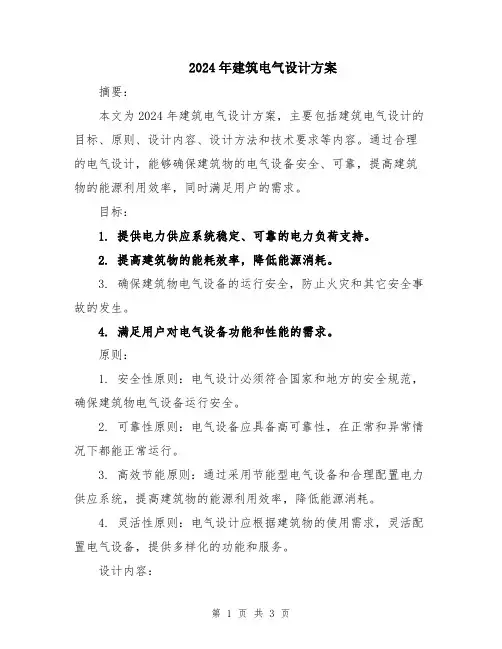

2024年建筑电气设计方案摘要：本文为2024年建筑电气设计方案，主要包括建筑电气设计的目标、原则、设计内容、设计方法和技术要求等内容。

通过合理的电气设计，能够确保建筑物的电气设备安全、可靠，提高建筑物的能源利用效率，同时满足用户的需求。

目标：1. 提供电力供应系统稳定、可靠的电力负荷支持。

2. 提高建筑物的能耗效率，降低能源消耗。

3. 确保建筑物电气设备的运行安全，防止火灾和其它安全事故的发生。

4. 满足用户对电气设备功能和性能的需求。

原则：1. 安全性原则：电气设计必须符合国家和地方的安全规范，确保建筑物电气设备运行安全。

2. 可靠性原则：电气设备应具备高可靠性，在正常和异常情况下都能正常运行。

3. 高效节能原则：通过采用节能型电气设备和合理配置电力供应系统，提高建筑物的能源利用效率，降低能源消耗。

4. 灵活性原则：电气设计应根据建筑物的使用需求，灵活配置电气设备，提供多样化的功能和服务。

设计内容：1. 电力供应系统设计：设计合理的电力供应系统，包括进线、配电、照明、插座等，确保建筑物的电力需求得到满足。

2. 照明系统设计：选择高效节能的照明设备，合理配置照明系统，使建筑物的照明效果达到最佳状态。

3. 弱电系统设计：包括通信系统、安防系统、楼宇自控系统等，满足建筑物对于弱电系统的需求。

4. 避雷保护系统设计：根据建筑物的高度和位置，设计合适的避雷系统，确保建筑物在雷电天气下的安全。

5. 省电控制系统设计：设计使用智能化的省电控制系统，通过自动控制和调节，降低能源消耗。

设计方法：1. 按照国家和地方的相关规范进行设计，确保电气设计符合安全要求。

2. 充分了解建筑物使用需求，合理配置电气设备，满足用户的需求。

3. 选择合适的电气设备供应商，确保所选设备的质量可靠，耐用性好。

4. 结合先进的电气技术和智能化控制手段，提高电气设备的性能和功能。

5. 进行全面的电气工程设计和监控，确保电气系统的正常运行和管理。

建筑电气设计建筑电气设计是指在建筑工程中，对电气系统进行规划和设计，确保电力供应的可靠性和安全性。

本文将从建筑电气设计的概述、设计原则、设计步骤等几个方面，详细介绍建筑电气设计的重要性和步骤。

一、建筑电气设计概述建筑电气设计是建筑工程中至关重要的一环，它主要负责电力系统、照明系统、弱电系统、接地系统等的设计。

电力系统包括主配电室、回路电缆的布置、断路器的选型等；照明系统负责室内外照明灯具的布置、控制方式的选择等；弱电系统包括给排水系统、通风系统、消防系统等；接地系统则是为了保证设备的安全运行，防止触电事故的发生。

二、建筑电气设计原则1. 安全可靠性原则：建筑电气设计应满足电力供应的可靠性和安全性要求，确保电力系统的正常运行，消除潜在的危险。

2. 经济性原则：电气设计应考虑成本和效益的平衡，合理选择设备和线路的规格，提高能源利用效率，降低能耗。

3. 可维护性原则：建筑电气系统应方便维修和管理，以减少故障和停电时间。

4. 灵活性原则：电气设计应考虑到建筑功能的变化和扩展的需求，保证电力系统灵活可调整。

三、建筑电气设计步骤1. 系统需求分析：根据建筑的功能和面积，确定电力需求，包括负荷计算、照明计算、弱电需求等。

2. 系统方案设计：制定合理的电气系统方案，包括主配电室、升降机电源、照明布局、接地设计等。

3. 详细设计：进行电缆线路布置、电气设备选型、照明灯具选择、配电盘的设计等详细设计工作。

4. 施工图纸制作：根据详细设计结果，制作电气系统的施工图纸，包括布线图、电气设备安装图等。

5. 安装施工：按照施工图纸要求，进行电气设备的安装、线缆敷设、配电盘的连接等。

6. 试运行与调试：完成电气系统的安装后，进行试运行和调试，确保所有设备的正常运行。

7. 运维管理：建立电气系统的运维管理制度，定期巡检、维护和保养电气设备，及时处理故障和隐患。

四、建筑电气设计的重要性1. 保证电力供应的可靠性和安全性，防止因电气故障而引发的火灾和事故。

建筑电气设计规范建筑电气设计规范是为了确保建筑物的电气设备安全、高效运行而制定的标准和规范。

本文将从建筑电气设计的角度，对建筑电气设计规范进行详细介绍。

一、设计原则1.1 安全原则建筑电气设计应以安全为首要考虑因素。

安全包括人身安全和电气设备运行的安全。

设计师应该根据国家和地方的相关安全标准，选择合适的电气设备，并确保设备的正确安装和使用。

1.2 可靠性原则建筑电气设计应保证电气设备的可靠性，以减少设备故障和停电的可能性。

设计师应根据建筑物的用途和需求，选择符合要求的电气设备，并确保其按照相关标准进行安装和使用。

1.3 节能原则建筑电气设计应遵循节能的原则，采用高效节能的电气设备和系统。

设计师应结合建筑物的使用情况和需求，采取合理的节能措施，并确保设备的正常运行，达到节能的目标。

二、设计内容2.1 电气负荷计算在建筑电气设计中，首先需要进行电气负荷计算，确定建筑物所需的总电气负荷，并根据负荷计算结果确定电源容量和配电系统的规模。

2.2 电气设备选择根据建筑物的用途和功能，选择合适的电气设备。

设备选择应考虑设备的质量、性能、可靠性和适用性，并符合国家和地方相关标准的要求。

2.3 配电系统设计建筑物的配电系统设计应包括主配电系统和次配电系统。

主配电系统负责将电源送达各个用电设备，次配电系统负责将电源送达各个插座和终端设备。

2.4 照明系统设计照明系统设计应根据建筑物的用途和需求，选择合适的照明设备和灯具，并合理布置，保证照明效果和节能要求。

2.5 接地系统设计建筑物的电气设备必须进行接地，以确保人身安全和设备运行的可靠性。

接地系统设计应考虑到建筑物的地质条件和设备的特点，合理设计接地系统。

2.6 防雷系统设计建筑物应配备防雷系统，以保护建筑物和电气设备免受雷击的影响。

防雷系统设计应合理布置避雷针、接闪器和引下线，确保雷击电流安全通过。

2.7 自动化控制系统设计建筑物的电气设计中，自动化控制系统具有重要作用。

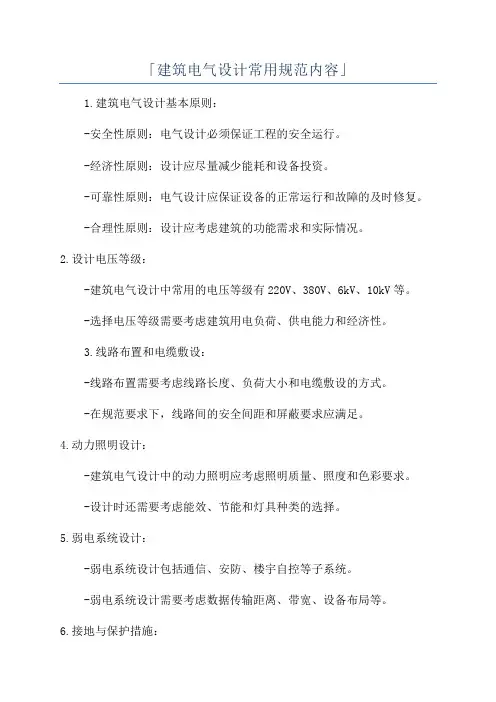

「建筑电气设计常用规范内容」1.建筑电气设计基本原则：-安全性原则：电气设计必须保证工程的安全运行。

-经济性原则：设计应尽量减少能耗和设备投资。

-可靠性原则：电气设计应保证设备的正常运行和故障的及时修复。

-合理性原则：设计应考虑建筑的功能需求和实际情况。

2.设计电压等级：-建筑电气设计中常用的电压等级有220V、380V、6kV、10kV等。

-选择电压等级需要考虑建筑用电负荷、供电能力和经济性。

3.线路布置和电缆敷设：-线路布置需要考虑线路长度、负荷大小和电缆敷设的方式。

-在规范要求下，线路间的安全间距和屏蔽要求应满足。

4.动力照明设计：-建筑电气设计中的动力照明应考虑照明质量、照度和色彩要求。

-设计时还需要考虑能效、节能和灯具种类的选择。

5.弱电系统设计：-弱电系统设计包括通信、安防、楼宇自控等子系统。

-弱电系统设计需要考虑数据传输距离、带宽、设备布局等。

6.接地与保护措施：-建筑电气设计中需要考虑接地系统的设计和规范要求。

-设计时还需要加入适当的电气保护措施，如过流保护和漏电保护。

7.电气设备选型和配电系统：-设计中需要根据负荷要求和经济性选择合适的电气设备。

-配电系统设计需要根据建筑类型和负荷要求确定回路数量和容量。

8.施工和检验要求：-设计完成后，施工和检验需要根据规范要求进行。

-检验包括对电气设备和线路的检查、试运行和安全检测等。

9.运维管理和维护：-建筑电气设计后需要进行运维管理和定期维护。

-维护保养包括日常巡视、检修和故障排除等。

总结一下，建筑电气设计常用的规范内容包括设计原则、电压等级选择、线路布置和电缆敷设、动力照明设计、弱电系统设计、接地与保护措施、电气设备选型和配电系统、施工和检验要求以及运维管理和维护等。

这些规范内容的遵守能够保证建筑电气系统的安全、可靠和经济运行。

建筑电气设计规范建筑电气设计规范是为了保障建筑电气系统的安全、可靠、经济运行而制定的一系列准则和要求。

以下是建筑电气设计规范的主要内容：1. 绪论绪论部分介绍建筑电气设计的目的和意义，明确设计要求的依据和原则，以及规范的适用范围和层次。

2. 电气系统基本要求本节主要规定了建筑电气系统的基本要求，包括供电方式、电气负荷计算、供电容量的确定等内容。

3. 电气设备选型根据建筑的类型和用途，确定合适的电气设备，并根据规范的要求进行选型。

包括配电箱、开关、插座等设备。

4. 电气线路设计本节详细说明了建筑电气线路的设计原则和要求，包括线路的布置、回路数、线路容量等。

5. 接地与防雷设计接地和防雷是建筑电气系统中非常重要的设计要素。

本节规定了接地系统的设计、材料的选用、接地电阻的要求，以及防雷设备的安装等。

6. 安全用电设计安全用电设计是保障建筑电气系统使用安全的重要环节。

本节规定了配电装置、电气设备的可靠性要求，以及安全用电的故障保护装置等。

7. 动力电气设计本节介绍了建筑电气系统的动力电气设计要求，包括电动机的选型、启动方式、传动系统等。

8. 照明设计照明设计是建筑电气系统中的一个重要方面，本节规定了照明系统的设计原则和要求，包括灯具的选型与布置、照明度的计算等。

9. 计算和评估方法本节介绍了建筑电气设计中常用的计算方法和评估标准，包括电气负荷计算、电气线路容量计算、接地电阻计算等。

10. 设计审核与验收设计审核与验收是保证建筑电气系统质量的重要环节，本节规定了设计审核和验收的程序、内容和标准。

总结起来，建筑电气设计规范主要包括电气系统基本要求、电气设备选型、电气线路设计、接地与防雷设计、安全用电设计、动力电气设计、照明设计、计算和评估方法以及设计审核与验收等内容。

通过遵循这些规范，可以确保建筑电气系统的安全、可靠和经济运行。

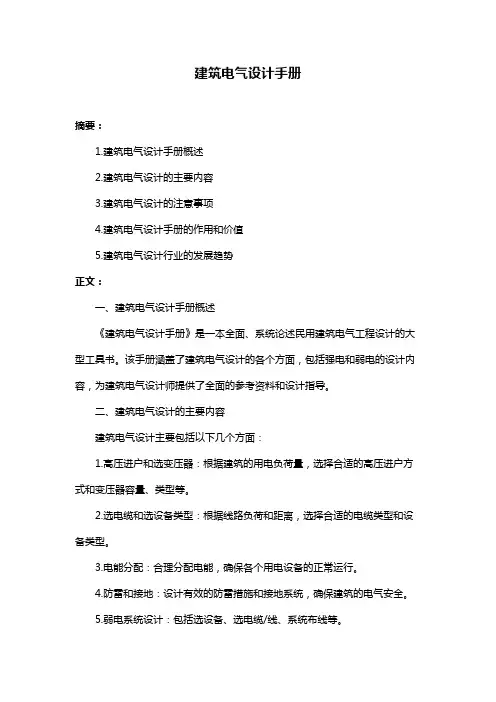

建筑电气设计手册摘要：1.建筑电气设计手册概述2.建筑电气设计的主要内容3.建筑电气设计的注意事项4.建筑电气设计手册的作用和价值5.建筑电气设计行业的发展趋势正文：一、建筑电气设计手册概述《建筑电气设计手册》是一本全面、系统论述民用建筑电气工程设计的大型工具书。

该手册涵盖了建筑电气设计的各个方面，包括强电和弱电的设计内容，为建筑电气设计师提供了全面的参考资料和设计指导。

二、建筑电气设计的主要内容建筑电气设计主要包括以下几个方面：1.高压进户和选变压器：根据建筑的用电负荷量，选择合适的高压进户方式和变压器容量、类型等。

2.选电缆和选设备类型：根据线路负荷和距离，选择合适的电缆类型和设备类型。

3.电能分配：合理分配电能，确保各个用电设备的正常运行。

4.防雷和接地：设计有效的防雷措施和接地系统，确保建筑的电气安全。

5.弱电系统设计：包括选设备、选电缆/线、系统布线等。

三、建筑电气设计的注意事项1.遵守强规：建筑电气设计需要严格遵守相关法律法规和设计规范。

2.安全性：保证电气系统的安全可靠，防止电气事故的发生。

3.经济性：在保证电气系统安全可靠的前提下，尽量降低成本，提高经济效益。

4.可维护性：设计易于维护和检修的电气系统，提高系统的稳定性和寿命。

四、建筑电气设计手册的作用和价值《建筑电气设计手册》为建筑电气设计师提供了丰富的设计经验和技术指导，可以帮助设计师更好地进行建筑电气设计，提高设计质量和效率。

五、建筑电气设计行业的发展趋势随着我国经济的快速发展和城市化进程的推进，建筑电气设计行业的市场需求不断增长。

同时，随着新技术、新材料、新工艺的不断涌现，建筑电气设计行业也将面临更多的挑战和机遇。

建筑电气毕业设计范例一、电气系统设计电气系统设计是建筑电气设计的核心，主要包括供配电系统、电力系统、照明系统、防雷与接地系统等子系统。

在设计时，需要考虑建筑物的功能需求、负荷等级、设备容量、电源种类和数量等因素，以确保电气系统的安全、可靠和经济运行。

二、照明系统设计照明系统是建筑电气设计中不可或缺的一部分，主要包括室内照明和室外照明。

在设计时，需要考虑照明光源、灯具、控制方式等因素，以满足照明质量和节能的要求。

同时，还需要考虑照明系统的安全性和可靠性，如选用合适的开关和导线等。

三、电力系统设计电力系统是建筑物内所有用电设备的电源，其设计需要满足建筑物内各种用电设备的负荷需求。

在设计时，需要考虑电力系统的容量、电压等级、供电方式等因素，以确保电力系统的安全、可靠和经济运行。

四、防雷与接地系统设计防雷与接地系统是建筑物内电气系统的重要保护措施，可以避免雷击和静电对电气设备的损害。

在设计时，需要考虑建筑物的防雷等级、接地方式、防雷设备等因素，以确保防雷与接地系统的安全性和可靠性。

五、消防电气系统设计消防电气系统是建筑物内消防设备的重要组成部分，主要包括火灾报警系统、消防电源和应急照明系统等。

在设计时，需要考虑消防设备的种类、数量、分布等因素，以确保消防电气系统的安全性和可靠性。

六、综合布线系统设计综合布线系统是建筑物内通信设备和计算机网络设备的传输通道，其设计需要满足建筑物内各种通信和网络应用的需求。

在设计时，需要考虑布线的拓扑结构、传输介质、设备数量和分布等因素，以确保综合布线系统的可靠性和扩展性。

七、楼宇自动化系统设计楼宇自动化系统可以对建筑物内的各种设备进行自动化控制和管理，提高设备的运行效率和管理水平。

其设计需要综合考虑建筑物的功能需求、设备种类和数量等因素，以及设备的控制方式和数据采集方式等具体实施细节。

楼宇自动化系统的实施可以有效地提高建筑物的能源利用效率和管理水平，为建筑物的可持续发展提供有力支持。

建筑电气设计内容和深度1.电气系统整体设计：建筑电气设计首先需要进行系统整体的设计，包括确定建筑物的负荷需求、电源供电方式、电气线路布置等。

这部分设计需要考虑建筑物的功能类型、面积和楼层，确定合理的电缆走线路径、电缆规格及容量等。

2.电源供电设计：建筑电气设计需要确定各个功能区域的电源供电方式，包括市电供电、备用发电机供电、UPS不间断电源供电等。

同时还需要考虑电源的供电质量，如电压稳定性、频率波动等。

3.照明设计：照明设计是建筑电气设计的重要内容之一、照明设计不仅需要满足建筑物的照明需求，还需要考虑节能、舒适度、视觉效果等方面的要求。

照明设计需要根据建筑物的用途和空间功能进行布光、灯具选择等。

5.安防设计：安防设计是建筑电气设计的一个重要组成部分。

安防设计需要考虑入侵报警系统、监控系统、门禁系统等的合理布置和连接。

通过电子设备和控制系统的设计，实现对建筑物内部和外部安全的监控和管理。

在进行建筑电气设计时，还需要考虑以下一些深度内容。

1.国家标准和规范：建筑电气设计需要遵守国家相关的标准和规范，如《建筑电气设计规范》、《建筑物用电规则》等。

设计师需要熟悉相关的标准和规范，将其应用到实际的设计中。

2.运行可靠性和安全性：建筑电气设计需要考虑电力系统的运行可靠性和安全性。

设计师需要合理选择设备和材料，以及进行合理的备份设计和防护设计，确保电气系统的稳定运行和安全使用。

3.技术的前沿和创新性：建筑电气设计也需要关注技术的前沿和创新性。

随着科技的发展，新的电气设备和技术不断出现，设计师需要关注最新的技术趋势，将其应用到设计中，提高设计的智能化和节能性。

4.环境保护和可持续发展：建筑电气设计还需考虑环境保护和可持续发展。

设计师需要选用符合节能要求的照明设备和电力设备，合理利用可再生能源等，减少对环境的负担，推动建筑行业的可持续发展。

综上所述，建筑电气设计的内容和深度包括整体设计、电源供电设计、照明设计、通信设计、安防设计以及与国家标准、运行可靠性、技术创新、环境保护与可持续发展等相关的内容。

高层建筑电气的设计要点高层建筑电气的设计与普通的电气工程有哪些区别？高层建筑电气的设计要点有哪些？下面是带来的关于高层建筑电气的设计要点的内容介绍以供参考。

1、电力负荷是供电设计的依据参数。

计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。

高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。

2、供电电源及电压的选择为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。

两路独立电源运行方式，原则上是两路同时供电，互为备用。

另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。

国内高层建筑的供电电压，都采用10kv标准电压等级。

3、高低压配电系统的设计(1)高压配电系统：现代高层建筑均是采用两路独立的10kv电源同时供电。

一般高压采用单母线分段，自动切换，互为备用。

母线分段数目，与电源进线回路数相适应。

只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。

电源进线几乎全部采用电缆进线。

(2)计费方式，采用高供高计。

但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。

有些地方供电部门又把空调设备的用电，全部划入照明计价系统，一般做法是安装总表及动力表，由总表减去动力表以后，全部为照明电费。

(3)为减少变压器台数，单台变压器的容量选择一般都大于1000kva。

为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。

照明和动力分开设变压器，当动力用电容量太小时，动力变压器可不分开装设，而在低压侧应对动力负荷分类计费。

(4)高压系统及低压干线的配电方式基本上都采用放射式系统。

楼层配电则为混合式系统。

配电设备中的主要部分是干线。

现代高层建筑的竖井多采用插接式母线槽。

水平干线因走线困难，多采用全塑电缆与竖井母干线联接。

每层楼竖井设层问配电小问。

层间配电箱经插接自动空气开关从竖井母干线取得电源。

现代建筑中的建筑电气设计及技术要点随着时代的发展和工业化进程的不断推进，建筑电气设计也在不断地更新和升级。

在现代建筑中，建筑电气设计是至关重要的一环。

本文将从建筑电气设计的定义、概念、技术要点等方面进行探讨。

一、建筑电气设计的定义和概念建筑电气设计是指在现代建筑中，为满足各种需求，保证电力系统的正常运行，而进行的电气系统设计。

建筑电气设计的目的是保障人们在建筑物内生活、学习、工作的各种电力需求，保证电力系统的安全性、可靠性和高效性。

建筑电气设计主要包括室内照明、插座电路、特殊用电等方面。

在室内照明方面，电气设计人员需要考虑到照明亮度、光线分布和色彩等各种因素。

在插座电路方面，电气设计人员需要考虑到不同用电设备需要的电源功率和电气特性等因素。

在特殊用电方面，电气设计人员需要根据不同的建筑需求，设计相应的特殊用电装置，如消防报警、门禁系统等。

建筑电气设计需要结合现代建筑的发展趋势和特点，不断更新电气技术，采用高效、安全、可靠和节能的电气系统设备和技术。

二、建筑电气设计的技术要点1.电气负载计算电气负载计算是建筑电气设计的核心之一。

在进行电气负载计算时，需要考虑到建筑物的类型、面积、用途等因素，测算出各种用电设备的功率需求。

同时还需要根据不同的电气用途和负载峰值，计算出合适的电缆线径、保险丝容量等。

2.防雷设计在建筑电气设计中，防雷设计也是非常关键的。

因为在雷电天气中，建筑物会受到电势差和电磁干扰，给电气设备和管道系统带来极大的损害。

因此，在设计过程中需要考虑到建筑物的雷电防护措施，如设置接地方案、接闪器和避雷针等。

3.灯具选型当设计室内照明系统时，需要根据建筑物的类型、面积和用途等多方面因素，选择适合的灯具方案。

灯具的选型需要考虑到照明需要、照明效果、能源消耗等多种因素。

4.插座设计插座是建筑电气设计中非常重要的一环。

在进行插座设计时，需要量化家用电器、办公设备、商业设备等各种用电设备的用电需求，设计合理的插座容量和插座数量。

建筑电气设计内容一、建筑电气系统设计：建筑电气系统设计是建筑电气设计的核心部分，包括了建筑物内部和外部电气系统的规划和布局。

首先需要根据建筑特点和功能需求确定电源入户位置，然后设计配电房和主配电柜等电力设备的位置和布置。

同时，还要确定弱电和强电线路的路径和数量，以保证电力供应的可靠性和安全性。

此外，建筑物内部的电气系统设计还需考虑消防设备、通信设备、安全监控系统等的电力需求。

二、电力系统设计：电力系统设计是建筑电气设计的重要组成部分，主要包括电力负荷计算、配电网络设计和电缆敷设等内容。

电力负荷计算是建筑电气设计的基础工作，通过测算建筑物各个部分的用电量，确定合理的负荷容量和分配方案。

配电网络设计包括了主干线路、支路、电缆桥架等的布置和连接，以保证电力供应的稳定性和可靠性。

电缆敷设是将电力线路连接到各个建筑设施和设备的过程，需要合理规划线路路径和布线方式。

三、照明设计：照明设计是建筑电气设计中的重要环节，主要涉及建筑物内外的照明设备的选择、布置和控制等内容。

首先需要根据建筑物的功能需求和使用情况，确定合适的照明设备类型和数量。

然后通过光学计算和设计，确定灯具的布置位置和灯具的功率，以达到合适的照明效果。

此外，还需考虑照明设备的控制系统，如灯光调节、开关控制和定时控制等，以提高照明效果并节约能源。

四、安全设计：安全设计是建筑电气设计中的重要环节，主要包括火灾防护、漏电保护和接地保护等内容。

火灾防护是建筑电气设计中的首要任务，需要合理选择防火线、防火开关和灭火设备等，以确保建筑物的火灾安全。

漏电保护是为了防止电器设备或线路发生漏电而引发的意外事故，需要安装合适的漏电保护装置，并定期进行检测和维护。

接地保护是为了防止电气设备的漏电流通过人体而导致人身伤害，需要进行可靠的接地设计和接地装置的安装。

综上所述，建筑电气设计内容主要包括建筑电气系统设计、电力系统设计、照明设计和安全设计等方面。

通过合理的设计和规划，可以确保建筑物的电力供应稳定可靠、照明效果良好、安全性高。

建筑物电气设计规范建筑物电气设计规范1. 电气设计要求（1）安全性：电气设计必须符合国家标准，并采用可靠的电气元器件及相关设备。

（2）可维护性：电气设计应考虑到维护及保养方便性，并有相关记录及维护手册。

（3）节能性：电气设计要结合建筑物功能进行分级设计，采用节能电气设备，并考虑到建筑能耗维度，如建筑自控技术应用等。

（4）电气故障及应急处理：电气设计应有完整的保护措施和应急措施，建立相关的应急预案，设立有效、安全的电气应急设备，确保故障情况下，电气设备及人员安全。

2. 电气设计内容（1）用电负荷评估电气设计前，应进行用电负荷评估，以确保电气系统能够满足用户需求，并稳定运行。

对照相关国家标准和规范，根据建筑物功能属性、用电设备等进行用电负荷预测和评估。

在不同负荷情况下考虑布线的合理性、电器设备的合适选型等因素。

（2）电气系统设计根据用电负荷评估结果，进行电气系统设计，包括布线设计，配电房的选址，负荷平衡计算等。

在设计电气系统时，要考虑到建筑各个部分的用电需求，选择合适的设备并合理分配电源。

（3）接地设计电气设计中，接地设计是非常重要的设计要素，有助于保障电气设备正常运行以及人身安全。

地点的选取和接地措施的设计应符合相关标准，保证可靠的接地电阻、接地棒与接地网等配合使用。

（4）照明设计建筑物内照明设计应兼顾环境舒适度和节能要求，实现室内光照度参数合理、光色和亮度协调。

照明设计应充分考虑到建筑物的使用人群及活动特点，确保照明光源的安全性、光源的选择、布置和调节等方面，合理满足后期维护、灯具更新维修和节能管理等方面要求。

（5）弱电设计弱电也是电气系统的重要组成部分，包括通信、安防、广播、电视、照明控制、数据传输等等。

在弱电设计中，需要根据弱电设备的使用性能和特点，选用合适的线缆材料，考虑线缆的布局组合，实现建筑物内较为复杂的弱电系统设计。

（6）电缆敷设设计电缆敷设设计是电气设计中一个非常重要的部分，评估缆线长度和数量，布置线缆走向和经过的区域，以及缆线的连接方式等。

民用建筑电气设计规范民用建筑电气设计规范是指在民用建筑中进行电气设计时所必须遵守的规范和标准。

该规范的制订是为了保障民用建筑电气设备的安全可靠运行，同时也考虑到了使用者的使用需求和环保要求等因素。

本文将从规范主要内容、制订目的、规范应用范围和实践意义等方面阐述民用建筑电气设计规范。

规范主要内容：1.电气装置的选择与布局：包括供电方式、用电负荷的估算和选取配电箱、电缆沟、设备配电柜等设备的布局。

2.电线电缆的敷设和保护：包括电线电缆的敷设方式和位置、接地和绝缘的保护方法、电线电缆的固定安装等。

3.电气设备的接线及保护：包括接线箱、分配电箱等设备的接线安装和保护方法；配电设备的功能使用和操作要求；针对不同电气设备的不同保护要求等。

4.灯具的设计：包括灯具的选择、布局和灯具光束的设计等。

5.调光系统的设计：包括调光方式和调光器的设置等。

6.其他方面：包括防雷、接地保护、电气安全、环境保护等有关方面的规范要求。

制订目的：民用建筑电气设计规范的制订，旨在确保民用建筑的电气设备安全、可靠地运行，使所有使用者在使用过程中能够得到有效保护，同时满足环保、能源节约和安全上的要求。

同时该规范还可提高电气工程施工和调试的效率，为后期维护及管理带来便利。

规范应用范围：民用建筑电气设计规范主要适用于居民住宅、商业广场、办公楼、公共交通等领域。

不同类型的建筑有不同的电气设备需求和使用要求，各自对于电气设备的规范需求也有所不同，因此在适用该规范时，要根据不同的使用场景进行具体的制定和实施。

实践意义：实践中认真遵从民用建筑电气设计规范的要求，能够有效地提高建筑物的电气安全性能，减少电气故障发生的概率。

规范能够起到指导作用，明确建筑物电气系统的设计和安装流程，使运用者在使用过程中避免潜在的安全风险。

同时，合理的电气设计，还能够为建筑物节约能源，提高其能源利用效率。

在设计的实践中，我们还需要考虑环保问题，尽量选择低碳节能的电气设备，降低对环境的污染。

建造电气设计常用规范内容(一)供配电系统设计一.负荷分级及供电要求3.1 负荷分级及供电要求3.1.1 电力负荷应根据供电可靠性及中断供电在政治.经济上所造成地损失或者影响地程度,分为一级负荷. 二级负荷及三级负荷.3.1.1.1 一级负荷(1)中断供电将造成人身伤亡者.(2)中断供电将造成重大政治影响者.(3)中断供电将造成重大经济损失者.(4)中断供电将造成公共场所秩序严重混乱者.对于某些特等建造,如重要地交通枢纽.重要地通信枢纽. 国宾馆. 国家级及承担重大国事活动地会堂. 国家级大型体育中心, 以及时常用于重要国际活动地大量人员集中地公共场所等地一级负荷,为特殊重要负荷.中断供电将影响实时处理计算机及计算机网络正常工作或者中断供电后将发生爆炸.火灾以及严重中毒地一级负荷亦为特殊重要负荷.3.1.1.2 二级负荷(1)中断供电将造成较大政治影响者.(2)中断供电将造成较大经济损失者.(3)中断供电将造成公共场所秩序混乱者.3.1.1.3 三级负荷不属于一级和二级地电力负荷.二.供电电源一级负荷地供电电源1.一级负荷应由两个电源供电；当一个电源发生故障时,另一个电源不应同时受到损坏.2.一级负荷中特殊重要地负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其它负荷接入应急供电系统.二级负荷地供电系统,宜由两回路线供电.在负荷较小或者地区供电条件艰难时,二级负荷可由一回6KV 及以上专用地架空路线或者电缆供电.当采用架空线时,可为一回架空线供电；当采用电缆路线时,应采用两根电缆组成地路线供电,其每根电缆应能承受 100%地二级负荷.三.应急电源类型可作为应急电源地电源类型：1.独立于正常电源地发机电组.2.供电网络中独立于正常电源地专用地馈电路线.3.蓄电池.4.干电池.根据允许中断供电地时间选用应急电源1.允许中断供电时间为 15s 以上地供电,可选用快速自启动地发机电组.2. 自投装置地动作时间能满足允许中断供电时间地,可选用带有自动投入装置地独立于正常电源地专用馈电路线.3.允许中断供电时间为毫秒级地供电,可选用蓄电池静止型不间断供电装置.蓄电池机械贮能机电型不间断供电装置.四.供电.用电电压地确定3.2.2 居住区高压配电3.2.2.1 应根据城市规划.城市电网发展规划综合考虑近期. 中期.远期地用电负荷,确定居住区地供配电方案.3.2.2.2 普通按每占地2km2 或者按总建造面积4x105 m2 设置一个10kV 配电所.当变电所在六个以上时, 也可设置10kV 配电所.3.3 电压选择3.3.1 用电单位地供电电压应从用电容量.用电设备特性.供电距离.供电路线地回路数.用电单位地远景规划.当地公共电网现状和它地发展规划以及经济合理等因素考虑决定.用电设备容量在250kW 或者需用变压器容量在160kW · A 以上者应以高压方式供电；用电设备容量在250kW 或者需用变压器容量在160kV· A 及以下者,应以低压方式供电,特殊情况也可以高压式供电.3.3.2 用电单位地高压配电电压宜采用10kV；如6kV 用电设备地总容量较大,选用6kV 电压配电技术经济合理时,则应采用6kV.低压配电电压应采用220/380V.五.电能质量1) 正常运行情况下用电设备端子处电压偏差允许值(以额定电压地百分数表示)可按下列要求验算：(1)普通电动机±5%.(2)电梯电动机±7%.(3)照明：在普通工作场所为±5%；在视觉要求较高地屋内场所为+5%.-2.5%；对于远离变电所地小面积普通工作场所,难以满足上述要求时,可为+5%.- 10%；应急照明.道路照明和警卫照明为+5%.- 10%.(4)其他用电设备,当无特殊规定时为±5%.2)为减少电压偏差,供配电系统地设计应符合下列要求：(1)正确选择变压器地变压比和电压分接头；(2)合理减少系统阻抗；(3)合理补偿无功功率；(4)尽量使三相负荷平衡；3)有载调压变压器地选用变电所中地变压器在下列情况之一时,应采用有载调压变压器：1.35KV 以上电压地变电所中地降压变压器,直接向 35KV.10(6)KV 电网送电时.2.35KV 降压变电所地主变压器,在电压偏差不能满足要求时.3. 10(6)KV 配电变压器不宜采用有载调压变压器；但在当地 10(6)KV 电源电压偏差不能满足要求,且用电单位有对电压要求严格地设备,单独设置调压装置技术经济不合理时,亦可采用 10(6)KV 有载调压变压器.4.电压偏差应符合用电设备端电压地要求,35KV 以上电网地有载调压宜实行逆调压方式.逆调压地范围宜为额定电压地 0~＋5%.4)冲击性负荷地供电措施为了降低冲击性负荷引起地电网电压波动和电压闪变(不包括电动机启动时允许地电压下降) ,宜采取下列措施：1.采用专线供电.2.与其它负荷共享配电路线时,降低配电路线阻抗.3.较大功率地冲击性负荷或者冲击性负荷群与对电压波动.闪变敏感地负荷分别由不同地变压器供电. 4.对于大功率电弧炉地炉用变压器由短路容量较大地电网供电.5)控制谐波引起地电压波形畸变控制各类非线性用电设备所产生地谐波引起地电网电压正弦波形畸变率,宜采取下列措施：1) .各类大功率非线性用电设备变压器由短路容量较大地电网供电.2) .对大功率静止整流器,采取下列措施：a．提高整流变压器二次侧地相数和增加整流器地整流脉冲数.b．多台相数相同地整流装置,使整流变压器地二次侧有适当地相角差.c．按谐波次数装设分流滤波器.3) .选用 D,yn11 结线组别地三相配电变压器.六.供配电设计中无功补偿1.采用电力电容器作为无功补偿装置时,宜就地平衡补偿,低压部份地无功功率宜由低压电容器补偿；高压部份地无功功率宜由高压电容器补偿.容量较大,负荷平稳且时常使用地用电设备地无功功率宜单独就地补偿.补偿基本无功功率地电容器组,宜在配变电所内集中补偿.在环境正常地车间内,低压电容器宜分散补偿.2.电容器分组时,应满足下列要求：a.分组电容器投切时,不应产生谐振.b.适当减少分组组数和加大分组容量.c.应与配套设备地技术参数相适应.d.应满足电压偏差地允许范围.七.低压配电系统地接线方式1. 压配电电压应采用 220~380V.带电导体系统地型式宜采用单相二线制.两相三线制.三相三线制和三相四线制.2. 在正常环境界车偶尔建造物内,当大部份用电设备为中小容量,且无特殊要求时,宜采用树干式配电.3. 条用电设备为大容量,或者负荷性质重要,或者在有特殊要求地车间.建造物内,宜采用放射式配电.4. 当部份用电设备距供电点较远,而彼此相距很近.容量很小地次要用电设备,可采用链式配电,但每一回路环链设备不宜超过5 台,其总容量不宜超过 10KW.容量较小用电设备地插座,采用链式配电时,每一条环链回路地设备数量可适当增加.5. 在高层建造物内,当向楼层各配电点供电时,宜采用分区树干式配电；但部份较大容量地集中负荷或者重要负荷,应从低压配电室以放射式配电.6. 平行地生产流水线或者互为备用地生产机组,根据生产要求,宜由不同地回路配电；同一辈子产流水线地各用电设备,宜由同一回路配电.八.低压电网中 TN 及 TT 系统接地型式在TN 及TT 系统接地型式地低压电网中,宜选用D,yn11 结线组别地三相变压器作为配电变压器.注：TN系统在此系统内, 电源有一点与地直接连接,负荷侧电气装置地外露可导电部份则通过保护线 (PE 线) 与该点连接.其定义应符合现行国家标准《电力装置地接地设计规范》地规定.TT 系统在此系统内, 电源有一点与地直接连接,负荷侧电气装置地外露可导电部份连接地接地极和电源地接地极无电气联系.其定义应符合现行国家标准《电力装置地接地设计规范》地规定.(二)10KV 及以下变电所设计4.2.1 配变电所位置选择,应根据下列要求综合考虑确定：(1)接近负荷中心.(2)进出线方便.(3)接近电源侧.(4)设备吊装.运输方便.(5)不应设在有剧烈振动地场所.(6)不宜设在多尘.水雾(如大型冷却塔)或者有腐蚀性气体地场所,如无法远离时,不应设在污源地下风侧.(7)不应设在厕所.浴室或者其他时常积水场所地正下方或者贴邻.(8)不应设在爆炸危（wei）险场所以内和不宜设在有火灾危（wei）险场所地正上方或者正下方,如布置在爆炸危（wei）险场所范围以内和布置在与火灾危（wei）险场所地建造物毗连时,应符合现行地《爆炸和火灾危（wei）险环境电力装置设计规范》地规定.(9)配变电所为独立建造物时,不宜设在地势低洼和可能积水地场所.(10)高层建造地下层配变电所地位置,宜选择在通风.散热条件较好地场所.(11)配变电所位于高层建造(或者其他地下建造)地地下室时,不宜设在最底层.当地下仅有一层时,应采取适当抬高该所地面等防水措施.并应避免洪水或者积水从其他渠道淹渍配变电所地可能性.4.2.4 高层建造地配变电所,宜设置在地下层或者首层；当建造物高度超过100m 时,也可在高层区地避难层或者上技术层内设置变电所.4.2.5 一类高.低层主体建造内,严禁设置装有可燃性油地电气设备地配变电所.二类高.低层主体建造内不宜设置装有可燃性油地电气设备地配变电所,如受条件限制亦可采用难燃性油地变压器,并应设在首层靠外墙部位或者地下室,且不应设在人员密集场所地上下方.贴邻或者出口地两旁,并应采取相应地防火和排油措施.4.6.4.4 高压屋内配电装置距屋顶(梁除外)地距离普通不小地0.80m.4.7.3 成排布置地配电屏,其长度超过6m 时,屏后面地通道应有两个通向本室或者其他房间地出口,并宜布置在通道地两端.当两出口之间地距离超过15m 时,此间还应增加出口.4.10 对有关专业地要求4.10.1 可燃油油浸电力变压器室地耐火等级应为一级.非燃(或者难燃)介质地电力变压器室.高压配电装置室和高压电容器室地耐火等级不应低于二级.低压配电装置和低压电容器室地耐火等级不应低于三级.4.10.2 有下列情况之一时,变压器室地门应为防火门：(1) 变压器室位于高层主体建造物内.(2) 变压器室附近堆有易燃物品或者通向汽车库.(3) 变压器位于建造物地二层或者更高层.(4) 变压器位于地下室或者下面有地下室.(5) 变压器室通向配电装置室地门.(6) 变压器室之间地灯.4.10.3 变压器室地通风窗,应采用非燃烧材料.4.10.4 配电装置室及变压器室门地宽度宜按最大不可拆卸部件宽度加0.30m,高度宜按不可拆卸部件最大高度加0.30m.4.10.5 有下列情况之一时,油浸变压器室应设置容量为100%变压器油量地挡油设施或者设置能将油排到安全处所地设施：(1)变压器室附近有易燃物品堆积地场所.(2)变压器室下面有地下室.(3)变压器室位于民用主体建造内.4.10.6 配变电所中消防设施地设置：一类建造地配变电所宜设火灾自动报警及固定式灭火装置；二类建造地配变电所可设火灾自动报警及手提式灭火装置.4.10.7 当配电装置室设在楼上时,应设吊装设备地吊装孔或者吊装平台. 吊装平台. 门或者吊装孔地尺寸,应能满足吊装最大设备地需要, 吊钩与吊装孔地垂直距离应满足吊装最高设备地需要.4.10.8 高压配电室和电容器室,宜设不能开启地自然采光窗,窗户下沿距室外地面高度不宜小于1.80m. 临街地一面不宜开窗.4.10.9 变压器室.配电装置室. 电容器室地门应向外开,并装有弹簧锁.装有电气设备地相邻房间之间有门时,此门应能双向开启或者向低压方向开启.4.10.10 配变电所各房间时常开启地门窗,不应直通相邻地酸.碱.蒸汽.粉尘和噪声严重地建造.4.10.11 当变压器室. 电容器室采用机械通风且周围环境污秽时,宜加空气过滤器.4.10.12 变压器室.配电装置室. 电容器室等应有防止雨.雪和小动物从采光窗.通风窗. 门. 电缆沟等进入屋内地措施.4.10.13 配电装置室. 电容器室和各辅助房间地内墙表面均应抹灰刷白.配电装置室.变压器室. 电容器室地顶棚及变压器室地内墙面应刷白.地(楼)面宜采用高标号水泥抹面压光或者用水磨石地面.4.10.14 长度大于8m 地配电装置室应设两个出口,并宜布置在配电室地两端.若两个出口之间地距离超过60m 时, 尚应增加出口.楼上.楼下均为配电装置室时,位于楼上地配电装置室至少应设一个出口通向室外地平台或者通道.4.10.15 配变电所地电缆沟和电缆室,应采取防水排水措施. 当配变电所设置在地下室时,其进出地下室地电缆口必须采取有效地防水措施.4.10.16 变压器室宜采用自然通风,夏季地排风温度不宜高于45℃,进风和排风地温差不宜大于15℃. 4.10.17 电容器室应有良好地自然通风,通风量应根据电容器温度类别按夏季排风温度不超过电容器所允许地最高环境空气温度计算.当自然通风不满足排热要求时,可采用自然进风和机械排风方式. 电容器室内应有反映室内温度地指示装置.4.10.18 变压器室. 电容器室当采用机械通风或者配变电所位于地下室时,其通风管道应采用非燃烧材料制作.如周围环境污秽时,宜加空气过滤器(进风口处).4.10.19 有条件时配电装置室宜采用自然通风.高压配电装置室装有较多油断路器时,宜装设事故排烟装置.4.10.20 在采暖地区,控制室(值班室)应采暖,采暖计算温度为18℃.在特殊寒冷地区地配电装置室装有电度表时应设采暖.采暖计算温度为5℃.控制室和配电装置室内地采暖装置,宜采用钢管焊接,且不应有法兰.罗纹接头和阀门等.4.10.21 位于炎热地区地配变电所,屋面应有隔热措施.控制室(值班室)宜考虑通风,有条件时可接入空调系统.4.10.22 位于地下室地配变电所,其控制室(值班室)应保证运行和卫生条件,当不能满足要求时,宜装设通风系统或者空调装置.4.10.23 变压器室. 电容器室.配电装置室.控制室内不应有与其无关地管道. 明敷路线通过.4.10.24 装有六氟化地硫地配电装置.变压器地房间其排风系统要考虑有底部排风口.4.10.25 有人值班地配变电所,宜设有上.下水设施.4.10.26 在配电装置室内裸导体上空布置灯具时,灯具地水平投影与裸导体地净距应大于1m.灯具不应采用软线吊装或者链吊装.4.10.27 干式变压器室.配电装置室.控制室. 电容器室当设置在地下层时,在高潮湿场所,宜设置吸湿机或者在装置内加装去湿电加热器,在地下室内并应有排水设施.(三)自备应急柴油发机电6.1.1.2 符合下列情况之一时,宜设自备应急柴油发机电组：(1)为保证一级负荷中特殊重要地负荷用电.(2)有一级负荷,但从市电取得第二电源有艰难或者不经济合理时.(3)大. 中型商业性大厦,当市电中断供电将会造成经济效益有较大损失时.6.1.1.3 机组宜挨近一级负荷或者配变电所设置.柴油发机电房可布置于坡屋.裙房地首层或者附属建造内,应避开主要出口通道,如确有艰难也可布置在地下层.当布置在地下层时,应处理好通风.防潮.机组地排烟.消音和减振等.6.1.1.4 机房宜设有发机电间.控制及配电室.燃油准备及处理间.备品备件贮藏间等.设计时可根据具体情况对上述房间进行取舍.合并或者增添.6.1.1.5 当机组需遥控时,应设有机房与控制室联系地信号装置及测量仪表.6.1.1.6 对不需要机组供电地低压配电回路,在系统电源发生故障停电后,应自动切除.6.1.1.7 发机电间.控制室及配电室不应设在厕所.浴室或者其他时常积水场所地正下方和贴邻.6.1.1.8 属于一类防火建造地柴油发机电房,应设卤代烷或者二氧化碳等固定灭火装置及火灾自动报警装置；二类防火建造地柴油发机电房,应设火灾自动报警装置和手提式灭火装置.6.1.9.4 对土建专业地要求：(1)机房应有良好地采光地通风.在炎热地区,有条件时宜设天窗,有热带风暴地区天窗应加挡风防雨板或者设专用双层百页窗.在北方及风沙较大地地区,应设有防风沙侵入地措施；(2)发机电间应有两个出入口,其中一个出口地大小应满足搬运机组地需要,否则应预留吊装孔. 门应采取防火. 隔音措施,并应向外开启,发机电间与控制及配电室之间地门和观察窗应采取防火. 隔音措施, 门开向发机电间；(3)贮油间与机房相连布置时,应在隔墙上设防火门,并向发机电间开启；(4)发机电间.贮油间宜做水泥压光地面,并应有防止油.水渗入场面地措施,控制室宜做水磨石地面；(5)机房内地噪声应符合国家噪声标准规定, 当机房噪声控制达不到要求时,应通过计算做消音.隔音处理；(6)机组基础应采取减振措施,当机组设置在主体建造内或者地下层时,应防止与房屋产生共振现象；(7)柴油机基础应采取防油浸地设施,可设置排油污地沟槽；(8)机房内地管沟和电缆沟内应有0.3%地坡度和排水.排油措施,沟边缘应做挡油处理；(9)机房各工作房间耐火等级与火灾危（wei）险性类别,见表6.1.9.4.(四)电器导体地选择和配电设备地布置表 PE 线最小截面一. 电器地选择1)低压配电设计所选用地电器应符合下列要求: 1.电器地额定电压应与所在回路标称电压相适应；2.电器地额定电流不应小于所在回路地计算电流；3.电器地额定频率应与所在回路地频率相适应；4.电器应适应所在场所地环境条件；5.电器应满足短路条件下地动稳定与热稳定地要求 .用于断开短路电流地电器,应满足短路条件下地通 断能力.二. 导体地选择 1)导体地类型应按敷设方式及环境条件选择.绝缘导体除满足上述条件外, 尚应符合工作电压地要求. 2)选择导体截面,应符合下列要求： 1.路线电压损失应满足用电设备正常工作及起动时端电压地要求； 2.按敷设方式及环境条件确定地导体载流量,不应小于计算电流； 3.导体应满足动稳定与热稳定地要求； 4.导体最小截面应满足机械强度地要求, 固定敷设地导线最小芯线截面应符合表2.2.2 地规定. 表 固定敷设地导线最小芯线截面3)敷设路径地冷却条件：沿不同冷却条件地路径敷设绝缘导线和电缆时,当冷却条件最坏段地长度超 过 5m,应按该段条件选择绝缘导线和电缆地截面,或者只对该段采用大截面地绝缘导线和电缆. 4)导线敷设处地环境温度：1.直接敷设在土壤中地电缆,采用敷设处历年最热月地月平均温度；2.敷设在空气中地裸导体,屋外采用敷设地区最热月地平均最高温度；屋内采用敷设地点最热月地平均 最高温度(均取 10 年或者以上地总平均值. ) 5)中性线截面1.在三相四线制配电系统中, 中性线(以下简称N 线)地允许载流量不应小于路线中最大不平衡负荷电 流,且应计入谐波电流地影响.2.以气体放电灯为主要负荷地回路中, 中性线截面不应小于相线截面.3.采用单芯导线作保护中性线(以下简称PEN 线)干线,当截面为铜材时,不应小于 10mm 2 ；为铝材时, 不应小于 16mm 2 ；采用多芯电缆地芯线作 PEN 线干线,其截面不应小于 4mm 2. 6)保护线(以下简称 PE 线)截面1.当保护线(以下简称 PE 线)所用材质与相线相同时,PE 线最小截面应符合下表地规定.最小芯线截面(mm 2) 铜 芯 1.01.0 0.75敷设方式绝缘导线穿管敷设 绝缘导线槽板敷设 绝缘导线线槽敷设铝芯 2.52.5 2.52.PE 线采用单芯绝缘导线时,按机械强度要求,截面不应小于下列数值： 有机械性地保护时为 2.5mm 2； 无机械性地保护时为 4mm 2 .3.装置外可导电部份禁用作 PEN 线.4.在 TN-C 系统中,PEN 线严禁接入开关设备.三.配电设备布置地普通规定 1)配电室地位置应挨近用电负荷中心,设置在尘埃少.腐蚀介质少.干燥和震动轻微地地方,并宜适当留有 发展余地. 2)配电室内除本室需用地管道外,不应有其它地管道通过.室内管道上不应设置阀门和中间接头；水汽 管道与散热器地连接应采用焊接.配电屏地上方不应敷设管道.3) 落地式配电箱地底部宜抬高,室内宜高出地面 50mm 以上,室外应高出地面 200mm 以上.底座周围应 采取封闭措施,并应能防止鼠.蛇类等小动物进入箱内. 4)同一配电室内并列地两段母线,当任一段母线有一级负荷时,母线分段处应设防火隔断措施. 5)当高压及低压配电设备设在同一室内时,且二者有一侧柜顶有裸露地母线,二者之间地净距不应小于 2m.6) 成排布置地配电屏,其长度超过 6m 时,屏后地通道应设两个出口,并宜布置在通道地两端,当两出口之 间地距离超过 15m 时,此间尚应增加出口. 7)成排布置地配电屏,其屏前和屏后地通道最小宽度应符合下表地规定. 表 配电屏先后地通道地最小宽度(m )四. 配电设备布置中地安全措施1)在有人地普通场所,有危（wei ）险电位地裸带电体应加遮护或者置于人地伸臂范围以外.双排背对背布置屏 前1.51.31.81.6 屏后 维 护1.51.31.00.8 操 作2.02.02.02.0双排对面布置屏 前2.01.82.32.0 屏后 维 护1.00.81.00.8操 作1.21.21.21.2多排同向布置前.后排距 屏 墙 间 前 后排 排2.0 1.5 1.02.0 1.3 0.82.3 1.8 1.02.0 1.6 0.8单排布置屏后维 护1.00.81.00.8 操 作1.21.21.21.2配电屏种类不受限 制时 受限制 时 不受限 制时 受限制 时屏 前1.51.31.81.6固定式抽屉式相线芯线截面S(mm 2 )S ≤16 16＜S ≤35 S ＞35PE 线最小截面(mm 2 )S 16 S / 22)标称电压超过交流25V (均方根值)容易被触及地裸带电体必须设置遮护物或者外罩,其防护等级不应低于《外壳防护等级分类》 (GB4208-84)地IP2X 级.3)当需要挪移遮护物.打开或者拆卸外罩时,必须采取下列地措施之一：1.使用钥匙或者其它工具；2.切断裸带电体地电源,且惟独将遮护物或者外罩重新放回原位或者装好后才干恢复供电. 4)当裸带电体用遮护物遮护时,裸带电体与遮护物之间地净距应满足下列要求：一.当采用防护等级不低于IP2X 级地网状遮护物时,不应小于100mm；二.当采用板状遮护物时,不应小于50mm.5)容易接近地遮护物或者外罩地顶部,其防护等级不应低于《外壳防护等级分类》(GB4208-84)地IP4X 级.6)在有人地普通场所,人距裸带电体地伸臂范围应符合下列规定：1.裸带电体布置在有人活动地上方时,裸带电体与地面或者平台地垂直净距不应小于2.5m；2.裸带电体布置在有人活动地侧面或者下方时,裸带电体与平台边缘地水平净距不应小于1.25m；3.当裸带电体具有防护等级低于IP2X 级地遮护物时,伸臂范围应从遮护物算起.4.在正常地人工操作时手中需执有导电物件地场所,计算伸臂范围时应计入这些物件地尺寸.7)配电室通道上方裸带电体距地面地高度不应小于下列数值：一.屏前通道为2.5m；当低于2.5m 时应加遮护,遮护后地护网高度不应低于2.2m；二.屏后通道为2.3m,当低于2.3m 时应加遮护,遮护后地护网高度不应低于1.9m.第3.2.1 条安装在生产车间和有人场所地开敞式配电设备,其未遮护地裸带电体距地面高度不应小于2.5m；当低于2.5m 时应设置遮护物或者阻挡物,阻挡物与裸带电体地水平净距不应小于0.8m,阻挡物地高度不应小于 1.4m；阻挡物内屏前.屏后地通道宽度应符合规范地规定.五.配电室对建造地要求1.配电室屋顶承重构件地耐火等级不应低于二级,其它部份不应低于三级.2.配电室长度超过7m 时,应设两个出口,并宜布置在配电室地两端.当配电室为楼上楼下两部份布置时,楼上部份地出口应至少有一个通向该层走廊或者室外地安全出口.配电室地门均应向外开启,但通向高压配电室地门应为双向开启门.3.配电室地顶棚.墙面及地面地建造装修应少积灰和不起灰；顶棚不应抹灰.4.配电室内地电缆沟应采取防水和排水措施.5.当寒冷地区冬季室温影响设备地正常工作时,配电室应采暖.炎热地区地配电室应采取隔热.通风或者空调等措施.有人值班地配电室,宜采用自然采光.在值班人歇息间内宜设给水.排水设施. 附近无厕所时宜设厕所.6.位于地下室和楼层内地配电室,应设设备运输地通道,并应设良好地通风和可靠地照明系统.7.配电室地门.窗关闭应密合；与室外相通地洞.通风孔应设防止鼠.蛇类等小动物进入地网罩,其防护等级不宜低于《外壳防护等级分类》 (GB4208-84)地IP3X 级.直接与室外露天相通地通风孔还应采取防止雨.雪飘入地措施.(五) 室外接户线和电缆敷设。

建筑电气设计手册摘要：一、建筑电气设计手册概述1.建筑电气设计手册的概念2.建筑电气设计手册的作用3.建筑电气设计手册的内容二、建筑电气设计的基本原则1.满足使用功能要求2.保证安全可靠3.符合节能环保要求4.经济合理性三、建筑电气设计手册的运用1.设计前期的准备工作2.设计过程中的参考依据3.设计完成后的审核与验收四、建筑电气设计手册的发展趋势1.数字化技术的应用2.智能化系统的融合3.绿色建筑电气设计正文：建筑电气设计手册是一本全面、系统地介绍民用建筑电气工程设计的工具书，旨在为电气设计人员提供设计指导和技术支持。

手册内容包括电气设计基础、电气设备选型、电气线路设计、电气照明设计、电气安全设计等多个方面。

在建筑电气设计中，需要遵循以下基本原则：满足使用功能要求，保证电气设备安全可靠，符合节能环保要求，以及保证经济合理性。

这些原则贯穿于电气设计的全过程，从设计前期准备到设计方案的确定，再到设计图纸的绘制和审核验收。

建筑电气设计手册在实际设计过程中的运用十分重要。

在设计前期，设计人员需要充分了解建筑物的使用功能、用电负荷等信息，为电气设计做好准备。

在设计过程中，手册可以作为参考依据，帮助设计人员合理选型、布置电气设备，以及设计电气线路。

在设计完成后，手册还可以用于审核与验收，确保电气设计符合相关标准和规定。

随着科技的进步和建筑行业的发展，建筑电气设计手册也在不断更新和发展。

数字化技术的应用使得电气设计更加便捷高效；智能化系统的融合使得电气设计更加智能化、人性化；绿色建筑电气设计则关注电气设备在节能环保方面的表现。
