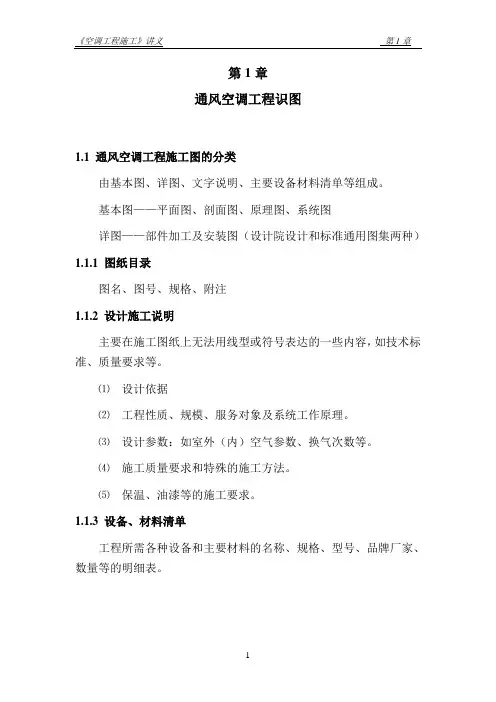

第1章通风空调工程识图1.1 通风空调工程施工图的分类由基本图、详图、文字说明、主要设备材料清单等组成。
基本图——平面图、剖面图、原理图、系统图详图——部件加工及安装图（设计院设计和标准通用图集两种）1.1.1 图纸目录图名、图号、规格、附注1.1.2 设计施工说明主要在施工图纸上无法用线型或符号表达的一些内容，如技术标准、质量要求等。
⑴设计依据⑵工程性质、规模、服务对象及系统工作原理。
⑶设计参数：如室外（内）空气参数、换气次数等。
⑷施工质量要求和特殊的施工方法。
⑸保温、油漆等的施工要求。
1.1.3 设备、材料清单工程所需各种设备和主要材料的名称、规格、型号、品牌厂家、数量等的明细表。
1.1.4 平、剖面图及详图P38 A⑴平面图是施工图中最基本的一种图样，应按本层平顶以下俯视绘出。
平面图主要表达——建筑物的设备的平面布置管线的水平走向、排列的规格尺寸管道的坡度和坡向，管径和标高等平（剖）面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。
两根风管相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。
⑵剖面图是施工图中常见的一种图样，应在其平面图上选择能反映该系统全貌的部位直立剖切，剖切的视向宜向上、向左。
剖面图主要表达——风管、水管、部件及设备的立面位置及标高尺寸⑶详图，它表明——风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸，对于一般性的通风空调工程，通常都使用国家标准图集。
对于一些有特殊要求的工程，则由设计院设计施工详图。
1.1.5 系统图P39 B即系统轴测图、也称透视图。
完整形象地把风水管、部件及设备之间的相对位置及空间关系表示出来，图上还注明规格尺寸、标高等。
系统图一般用单线表示，按比例给制。
1.1.6 原理图P39 C即系统原理图表明整个系统的原理和流程，可不按比例绘制。
只要绘出设备、附件、仪表、部件和各种管道之间的相互关系。
1.2 图线与比例P29图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ-86中〈图线〉的规定选用。
