国开简述通风空调系统施工图的识图顺序
国开简述通风空调系统施工图的识图顺序

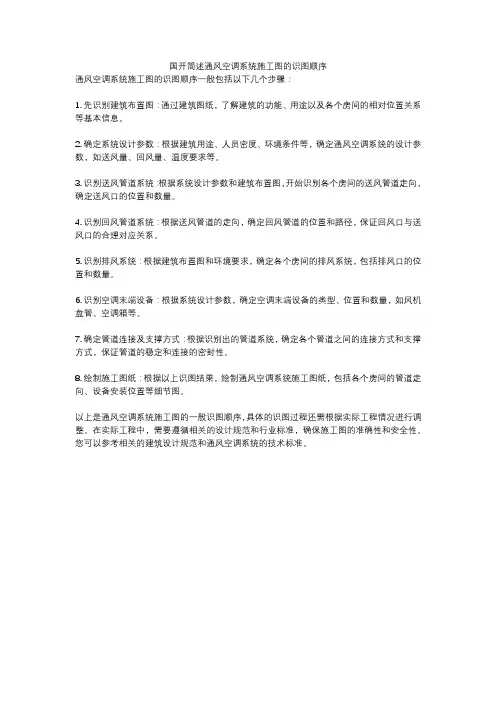

通风空调系统施工图的识图顺序一般包括以下几个步骤：
1. 先识别建筑布置图：通过建筑图纸，了解建筑的功能、用途以及各个房间的相对位置关系等基本信息。
2. 确定系统设计参数：根据建筑用途、人员密度、环境条件等，确定通风空调系统的设计参数，如送风量、回风量、温度要求等。
3. 识别送风管道系统：根据系统设计参数和建筑布置图，开始识别各个房间的送风管道走向，确定送风口的位置和数量。
4. 识别回风管道系统：根据送风管道的走向，确定回风管道的位置和路径，保证回风口与送风口的合理对应关系。
5. 识别排风系统：根据建筑布置图和环境要求，确定各个房间的排风系统，包括排风口的位置和数量。
6. 识别空调末端设备：根据系统设计参数，确定空调末端设备的类型、位置和数量，如风机盘管、空调箱等。
7. 确定管道连接及支撑方式：根据识别出的管道系统，确定各个管道之间的连接方式和支撑方式，保证管道的稳定和连接的密封性。
8. 绘制施工图纸：根据以上识图结果，绘制通风空调系统施工图纸，包括各个房间的管道走向、设备安装位置等细节图。
以上是通风空调系统施工图的一般识图顺序，具体的识图过程还需根据实际工程情况进行调整。
在实际工程中，需要遵循相关的设计规范和行业标准，确保施工图的准确性和安全性。
您可以参考相关的建筑设计规范和通风空调系统的技术标准。
通风空调识图讲解精选课件PPT
• 混合式系统：这类系统所处理的空气一部分来自于室 外新风，另一部分来自于空调房间的回风。其主要目 的是为了节省能量。
• 封闭式系统：这类系统所处理的空气全部来自空调房 间本身，经济性好，但卫生效果差没，因此这类系统 主要用于无人员停留的密闭空间。
2021/3/2
12
（5）按风管内空气流速不同分类
•通风：就是利用换气的方法，向某一房间或空间输 送室外新鲜空气（称为新鲜空气或新风），同时将 室内被污染的空气直接或经处理后排到室外，达到 维持室内环境满足人们生活或生产的需要
2021/3/2
2
通风的功能主要有：
(1) 提供人呼吸所需要的氧气；
(2) 稀释室内污染物或气味；
(3) 排除室内工艺过程产生的污染物；
通风换气 全面通风：为改善整个房间空气质量而进行的通风换气
3.按作用动力： 自然通风：借助室内外压差产生的风压和室内外温差产
生的热压进行通 风换气的方式 机械通风：依靠机械动力（风机风压）进行通风换气
2021/3/2
5
(二)通风系统组成
• 1.通风系统组成:风管、风管部件、配件、 风机及空气处理设备等。
1）恒温恒湿空调工程：在生产过程中，为保证产品质量， 空调房间内的空气温度和相对湿度要求恒定在一定数值
范围之内。例如机械精密加工车间、计量室等。这些车 间的空调工程通常称做恒温恒湿空调工程。
2）一般空调工程：在某些公共建筑物内，对房间内空气温 度和湿度不要求恒定，随着室外气温的变化室内空气温、
湿度允许在一定范围内变化。如体育场、宾馆、办公楼
• 低速空调系统：工业建筑主风道风速低于 15m/s，民用建筑主风道风速低于10m/s，按设 计规范，一般民用建筑舒适性空调系统源自速系 统风管内风速不宜大于8m/s。
• 封闭式系统：这类系统所处理的空气全部来自空调房 间本身，经济性好，但卫生效果差没，因此这类系统 主要用于无人员停留的密闭空间。
2021/3/2
12
（5）按风管内空气流速不同分类
•通风：就是利用换气的方法，向某一房间或空间输 送室外新鲜空气（称为新鲜空气或新风），同时将 室内被污染的空气直接或经处理后排到室外，达到 维持室内环境满足人们生活或生产的需要
2021/3/2
2
通风的功能主要有：
(1) 提供人呼吸所需要的氧气；
(2) 稀释室内污染物或气味；
(3) 排除室内工艺过程产生的污染物；
通风换气 全面通风：为改善整个房间空气质量而进行的通风换气
3.按作用动力： 自然通风：借助室内外压差产生的风压和室内外温差产
生的热压进行通 风换气的方式 机械通风：依靠机械动力（风机风压）进行通风换气
2021/3/2
5
(二)通风系统组成
• 1.通风系统组成:风管、风管部件、配件、 风机及空气处理设备等。
1）恒温恒湿空调工程：在生产过程中，为保证产品质量， 空调房间内的空气温度和相对湿度要求恒定在一定数值
范围之内。例如机械精密加工车间、计量室等。这些车 间的空调工程通常称做恒温恒湿空调工程。
2）一般空调工程：在某些公共建筑物内，对房间内空气温 度和湿度不要求恒定，随着室外气温的变化室内空气温、
湿度允许在一定范围内变化。如体育场、宾馆、办公楼
• 低速空调系统：工业建筑主风道风速低于 15m/s，民用建筑主风道风速低于10m/s，按设 计规范，一般民用建筑舒适性空调系统源自速系 统风管内风速不宜大于8m/s。
项目三建筑通风空调工程施工图的识读与安装
施工条件的考虑
在识读图纸时，需要考虑施工现场的条件，如空间限制、吊装设备 等，以确保施工的可行性。
安装细节的把握
对于通风空调系统的安装，需要注意细节问题，如管路的坡度、设 备的安装高度等，以确保系统的正常运行。
通风空调工程安装技术的发展趋势
01
智能化技术的应用
随着智能化技术的发展，通风空调系统的安装将更加便捷和高效。例如，
公共设施
医院、学校、交通枢纽等需要提供高质量空气环 境的场所。
实际工程中通风空调系统的安装技术
确定风口位置
根据房间用途和气流组织要求 ，合理布置送风口和回风口的
位置。
安装设备
按照施工图纸的要求，正确安 装各种通风空调设备，如风机 、空气处理机组等。
安装风管
根据施工图纸，按照规定的坡 度和方向安装风管，确保风管 的连接严密、牢固。
项目三建筑通风空调工程 施工图的识读与安装
• 通风空调工程施工图识读基础 • 通风空调工程施工图的详细解读 • 通风空调工程的安装技术 • 工程实例分析 • 总结与展望
01
通风空调工程施工图识读基础
施工图的基本知识
施工图定义
施工图是用于指导建筑工程施工 过程的图纸，包括建筑、结构、 给排水、电气、暖通等专业的图
空调水系统施工图的识读
要点一
总结词
掌握水系统的管路走向、管径、控制元件等，明确各设备 间的连接方式。
要点二
详细描述
空调水系统的施工图主要包括冷冻水、冷却水、冷凝水等 管路的走向、管径、控制元件等。在识读过程中，需要明 确各设备间的连接方式，如水泵、冷凝器、蒸发器等，以 确保水系统的循环和换热效果。同时，还需要注意管路的 坡度、排气阀、补水阀等细节问题，以确保水系统的正常 运行和使用安全。
在识读图纸时，需要考虑施工现场的条件，如空间限制、吊装设备 等，以确保施工的可行性。
安装细节的把握
对于通风空调系统的安装，需要注意细节问题，如管路的坡度、设 备的安装高度等，以确保系统的正常运行。
通风空调工程安装技术的发展趋势
01
智能化技术的应用
随着智能化技术的发展，通风空调系统的安装将更加便捷和高效。例如，
公共设施
医院、学校、交通枢纽等需要提供高质量空气环 境的场所。
实际工程中通风空调系统的安装技术
确定风口位置
根据房间用途和气流组织要求 ，合理布置送风口和回风口的
位置。
安装设备
按照施工图纸的要求，正确安 装各种通风空调设备，如风机 、空气处理机组等。
安装风管
根据施工图纸，按照规定的坡 度和方向安装风管，确保风管 的连接严密、牢固。
项目三建筑通风空调工程 施工图的识读与安装
• 通风空调工程施工图识读基础 • 通风空调工程施工图的详细解读 • 通风空调工程的安装技术 • 工程实例分析 • 总结与展望
01
通风空调工程施工图识读基础
施工图的基本知识
施工图定义
施工图是用于指导建筑工程施工 过程的图纸，包括建筑、结构、 给排水、电气、暖通等专业的图
空调水系统施工图的识读
要点一
总结词
掌握水系统的管路走向、管径、控制元件等，明确各设备 间的连接方式。
要点二
详细描述
空调水系统的施工图主要包括冷冻水、冷却水、冷凝水等 管路的走向、管径、控制元件等。在识读过程中，需要明 确各设备间的连接方式，如水泵、冷凝器、蒸发器等，以 确保水系统的循环和换热效果。同时，还需要注意管路的 坡度、排气阀、补水阀等细节问题，以确保水系统的正常 运行和使用安全。
任务一 通风空调工程施工图识读.
2-2剖面图
1-排烟风机；
1-1剖面图
1-排烟风机； 4-防火调节阀1000×630；
3-3剖面图
2-排烟风口；
排烟通风系统图
1-排烟风机； 2-排烟风口400×500；3-防火调 节阀1250×500；4-防火调节阀1000×630； 5-伞形风帽； 6-砌筑（建筑物内）竖直排烟道
T605 4.52 4.55
5)通过设计施工说明了解设计意图、材料材质、施工技术要求.
例1某建筑物通风及排烟工程 1. 通风方式 2.通风系统设置的部位 3.通风系统主要设备及组成 4.管道的走向以及与设备间的连接关系
图例
设计与施工说明
5
7
注：图中“-1.600、-3.750”均为墙洞底标高
排烟通风管道平面图
1-排烟风机； 2-排烟风口400×500；3-防火 调节阀1250×500；4- 熟悉有关图例、符号，设计及施工说明，通过说明了解系统 的组成形式，系统所用的材料、设备、保温绝热、刷油的做法及 其他主要施工方法。 识读通风与空调施工图时，先读设计说明，对整个工程建立 全面的概念。再识读原理图，了解水系统的工艺流程后，识读风 管系统图。领会两种介质的工艺流程后，再读各层、各通风空调
4.50
0.00
3.50 CT211-2 500*500
3342*1620*2209
程，使施工人员对整个水系统或制冷工艺有全面了解。
对通风与空调工程中的送风、排风、消防正压送风、排烟 等流程作出表示。
原理图（即工艺流程图）可不按比例绘制。 (5) 通常可采用国家或地区的标准图。因上述图中未能反映清 楚，国家或地区又无标准图，则由设计人员用详图进行表示。
例如，同一平面图中多管交叉安装，须用节点详图表达清
通风与空调工程识图分解

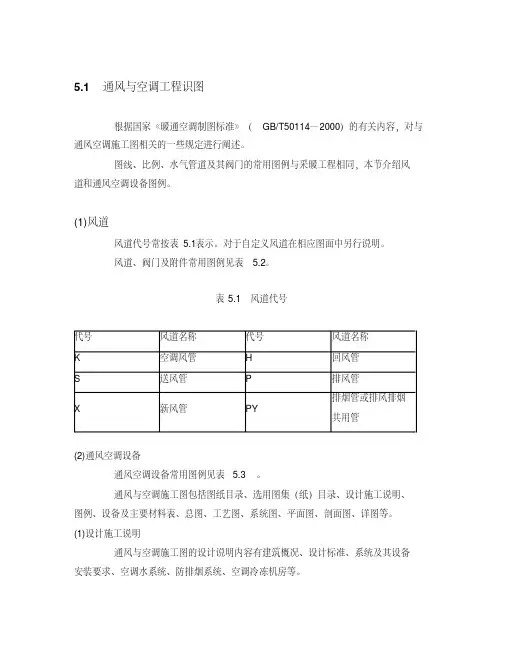

5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道风道代号常按表5.1表示。
对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表5.2。
表5.1风道代号(2)通风空调设备通风空调设备常用图例见表5.3。
通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。
(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况工程的要求。
②设计标准介绍建筑物的面积、空调面积、高度和使用功能，对空调室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。
对空调装置提出安装要求。
④空调水系统试压和排污要求。
⑤防排烟系统⑥空调冷冻机房们的安装要求。
(2)平面图和剖面图系统类型、所选管材和保温材料的安装要求，系统防腐、机械送风、机械排风或排烟的设计要求和标准。
冷冻机组、水泵等设备的规格型号、性能和台数，它平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。
包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。
与平面图结合可说明系统全貌。
(4)工艺图（原理图）一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员对整个水系统或制冷工艺有全面了解原理图（即工艺流程图）可不按比例绘制。
通风与空调工程识图
5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道风道代号常按表5.1表示。
对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表 5.2。
表5.1 风道代号代号风道名称代号风道名称K 空调风管H 回风管S 送风管P 排风管X 新风管PY 排烟管或排风排烟共用管(2)通风空调设备通风空调设备常用图例见表 5.3 。
通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。
(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。
②设计标准室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。
对空调装置提出安装要求。
④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。
⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。
⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。
(2)平面图和剖面图平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。
包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。
任务一 通风空调工程施工图识读
2.识读方法及注意事项 1)通过原理图或系统图了解工程概况、设备组成及连接关系 2)平面图与剖面图结合识读 3)通过设备材料表和平、剖面图结合了解设备、材料技术参数、规 格尺寸、数量 4)通过大样图了解系统细部尺寸 5)通过设计施工说明了解设计意图、材料材质、施工技术要求.
例1某建筑物通风及排烟工程 1. 通风方式 2.通风系统设置的部位 3.通风系统主要设备及组成 4.管道的走向以及与设备间的连接关系
③空调系统及其设备：对整栋建筑的空调方式和各空调房 间所采用的空调设备进行简要说明。对空调装置提出安装要求。
④空调水系统 系统类型、所选管材和保温材料的安装要求，
⑤防排烟系统 机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房 冷冻机组、水泵等设备的规格型号、性能和 台数，它们的安装要求。 (2) 平面图表示各层和各房间的通风（包括防排烟）与空调系统的 风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位 置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
通风空调工程施工图由设计施工说明、主要设备材料明细 表、平面图、系统图、剖面图、系统原理图及详图组成。详图 包括部件加工及安装图。
二）通风空调工程施工图的识读
熟悉有关图例、符号，设计及施工说明，通过说明了解系统 的组成形式，系统所用的材料、设备、保温绝热、刷油的做法及 其他主要施工方法。
识读通风与空调施工图时，先读设计说明，对整个工程建立 全面的概念。再识读原理图，了解水系统的工艺流程后，识读风 管系统图。领会两种介质的工艺流程后，再读各层、各通风空调 房间、制冷站、空调机房等的平面图。
图例
设计与施工说明
5
注：图中“、-3.750”均为墙洞底标高
7
排烟通风管道平面图
例1某建筑物通风及排烟工程 1. 通风方式 2.通风系统设置的部位 3.通风系统主要设备及组成 4.管道的走向以及与设备间的连接关系
③空调系统及其设备：对整栋建筑的空调方式和各空调房 间所采用的空调设备进行简要说明。对空调装置提出安装要求。
④空调水系统 系统类型、所选管材和保温材料的安装要求，
⑤防排烟系统 机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房 冷冻机组、水泵等设备的规格型号、性能和 台数，它们的安装要求。 (2) 平面图表示各层和各房间的通风（包括防排烟）与空调系统的 风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位 置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
通风空调工程施工图由设计施工说明、主要设备材料明细 表、平面图、系统图、剖面图、系统原理图及详图组成。详图 包括部件加工及安装图。
二）通风空调工程施工图的识读
熟悉有关图例、符号，设计及施工说明，通过说明了解系统 的组成形式，系统所用的材料、设备、保温绝热、刷油的做法及 其他主要施工方法。
识读通风与空调施工图时，先读设计说明，对整个工程建立 全面的概念。再识读原理图，了解水系统的工艺流程后，识读风 管系统图。领会两种介质的工艺流程后，再读各层、各通风空调 房间、制冷站、空调机房等的平面图。
图例
设计与施工说明
5
注：图中“、-3.750”均为墙洞底标高
7
排烟通风管道平面图
建筑设备工程CAD制图与识图05--空调通风工程01.16
5.4.5 设计施工说明 (1) 设计说明 空调通风工程设计说明是为了帮助工程设计、审图 人员、项目审批等技术人员了解本项目的设计依据、 引用规范与标准、设计目的、设计思想、设计主要 数据与技术指标等主要内容。设计说明一般应包含 下列内容： 1) 设计依据 2) 建筑概况 3) 室外计算参数 4) 室内设计参数 5) 空调设计说明 6) 通风设计说明
说明了该空调系统的工作原理。
第5章PDF图\5-06 第三版.pdf
5.4.7 平面图
一般规定如下： 1) 平面图一般是在建筑专业提供的建筑平面图上。 2) 绘制时应保留原有建筑图的外形尺寸、建筑定位轴线编号、房间和 工段等各区域名称。 3) 绘制平面图时，有关工艺设备画出其外轮廓线，非本专业的图（门、 窗、梁、柱、平台等建筑购配件、工艺设备等）均用细实线表示， 4) 若车间仅一部分或几层平面与本专业有关，可以仅绘制有关部分与 层数，并画出切断线。 5) 平面图中表示剖面位臵的剖面线应在平面图中有所表示，剖视线应 尽量少拐弯。 6) 管道和设备布臵平面图应按假想除去上层板后俯视规则绘制，否则 应在相应垂直剖面图中表示平剖面的剖切符号。 7) 空调通风工程平面图按其系统特点一般有风管系统平面图（根据系 统的复杂程度有时又可分风口布臵平面图、风管布臵平面图）、水管 布臵平面图、空调机房平面图、冷冻机房平面图(冷冻机房的绘制方法 参见第3章)等。
5.3.2 风系统常用设备 空调通风工程风管系统常用设备图例宜按表5-7绘制。
5.4空调通风制图基本方法 5.4.1 空调通风工程图的特点 空调通风系统，无论是风管系统还是水管系统，一 般都以环路形式出现。 空调通风系统中的主要设备，如冷热源、空调箱、 冷却塔等，其安装位臵由本专业根据机房布臵要求， 提供设备布臵图，土建专业则根据本专业提供的设 备定位布臵尺寸以及设备的重量，设计设备布臵基 础。 空调通风系统中的设备、风管、水管及许多配件的 安装，都需要土建的建筑结构配合支持。 空调通风工程中，设备、风管、水管的配件常需配 臵一定的强电或弱电供应，即需要与建筑电气密切 配合。
通风空调施工图的识读

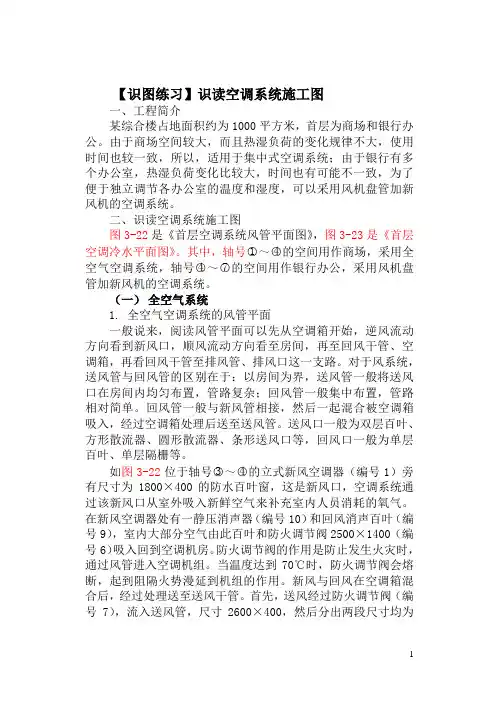

【识图练习】识读空调系统施工图一、工程简介某综合楼占地面积约为1000平方米，首层为商场和银行办公。
由于商场空间较大，而且热湿负荷的变化规律不大，使用时间也较一致，所以，适用于集中式空调系统；由于银行有多个办公室，热湿负荷变化比较大，时间也有可能不一致，为了便于独立调节各办公室的温度和湿度，可以采用风机盘管加新风机的空调系统。
二、识读空调系统施工图图3-22是《首层空调系统风管平面图》，图3-23是《首层空调冷水平面图》。
其中，轴号○1～○4的空间用作商场，采用全空气空调系统，轴号○4～○7的空间用作银行办公，采用风机盘管加新风机的空调系统。
（一）全空气系统1. 全空气空调系统的风管平面一般说来，阅读风管平面可以先从空调箱开始，逆风流动方向看到新风口，顺风流动方向看至房间，再至回风干管、空调箱，再看回风干管至排风管、排风口这一支路。
对于风系统，送风管与回风管的区别在于：以房间为界，送风管一般将送风口在房间内均匀布置，管路复杂；回风管一般集中布置，管路相对简单。
回风管一般与新风管相接，然后一起混合被空调箱吸入，经过空调箱处理后送至送风管。
送风口一般为双层百叶、方形散流器、圆形散流器、条形送风口等，回风口一般为单层百叶、单层隔栅等。
如图3-22位于轴号○3～○4的立式新风空调器（编号1）旁有尺寸为1800×400的防水百叶窗，这是新风口，空调系统通过该新风口从室外吸入新鲜空气来补充室内人员消耗的氧气。
在新风空调器处有一静压消声器（编号10）和回风消声百叶（编号9），室内大部分空气由此百叶和防火调节阀2500×1400（编号6）吸入回到空调机房。
防火调节阀的作用是防止发生火灾时，通过风管进入空调机组。
当温度达到70℃时，防火调节阀会熔断，起到阻隔火势漫延到机组的作用。
新风与回风在空调箱混合后，经过处理送至送风干管。
首先，送风经过防火调节阀（编号7），流入送风管，尺寸2600×400，然后分出两段尺寸均为1500×400的支管，在支管上安装方形直片散流器475×475，散流器间距标注为4200mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（五）通风空调系统原理图 （六）通风空调系统详图
2 建筑给水系统
三、通风空调施工图的特点
1、风、水系统环路的独立性
阅读施工图时，应将风系统与水系统分开阅读
2、风、水系统环路的完整性
空调水系统循环示意图
2 建筑给水系统
三、通风空调施工图的特点
2、风、水系统环路的完整性
空调风系统循环示意图
2 建筑给水系统
2 建筑给水系统
建筑通风空调施工图识读
六、通风空调施工图识读实例：
1、空调系统平、剖、轴侧图的识读：
⑴ 本例中是哪种空调系统？ ⑵ 本例中的此种空调系统适用于哪种建筑物？ ⑶ 本例中的空调系统由哪种介质来承担建筑物的冷热 湿负荷？
⑷ 如果本例采用半集中式空调系统，则其风管的断面 与现风管断面相比哪个大？
（二）设计施工说明： （三）通风空调平面图： 包括建筑物各层面通风空调系统的平面图、空调机房平 面图、制冷机房平面图等。 1. 平面图 主要说明通风空调系统的设备、风管系统、冷热媒管 道、凝结水管道的平面布置情况。
2 建筑给水系统
二、通风空调施工图的组成
⑴ 风管系统 ⑵ 水管系统
⑶ 空气处理设备
⑷ 尺寸标注
2 建筑给水系统
建筑通风空调施工图识读
⒄ 本系统风管的变径采用的是平顶变径还是平底变径？
⒅ 本系统采用的是哪种送风口？标高为多少？是顶送风 还是侧送风？共有多少个？可否采用双层百叶风口？
⒆ 本系统主管的标高为多少？支管的标高为多少？此标 高为中心标高还是底标高？ ⒇ 本系统需要在哪些地方预留孔洞？预留孔洞的尺寸为 多大？
(28)统计800×500风管的工程量 ？
(29)统计1250×500风管的工程量 ？
2 建筑给水系统
建筑通风空调施工图识读
2、冷热媒管道系统图的识读：
⑴ 本系统的冷水机组设在几层？为哪些空气处理设备提供冷 水？ ⑵ 本空调系统的热源是什么？如何进行冷热源的切换？ ⑶ 为调-1供水的冷水管和回水管管径分别为多大？热媒管径 为多大？热媒管和哪种管道形成一个回路？此管道的管径为 多大？ ⑷ 若空调机组1出现故障，空调机组2正常运行，则多余的冷 水如何处理？ ⑸ 系统中水泵设在冷水机组前还是后？为了保证冷水机组的 安全，需设置什么阀门？
3、标高标注
圆形风管，注管中心标高；矩形风管，注管底标高
2 建筑给水系统
一、通风空调施工图的图示特点
（二）图例 ：
2 建筑给水系统
一、通风空调施工图的图示特点
2 建筑给水系统
一、通风空调施工图的图示特点
2 建筑给水系统
2 建筑给水系统
二、通风空调施工图的组成
（一）图纸目录：
其作用是核对图纸数量，便于识图时查找。
第二篇
建筑通风空调工程
建筑通风空调系统
建筑设备工程
一、通风空调施工图的图示特点
（一）尺寸标注： 1、定位尺寸标注
平、剖面图中应注出设备、管道中心线与建筑定位轴 线间的间距尺寸。
2、风管规格标注
风管规格用管径或断面尺寸表示。圆形风管规格用其 外径表示，如 360。矩形风管规格用断面尺寸 “(宽)×(高)”表示，前面数字为该视图投影面尺寸。
2. 通风空调机房平面图
一般应包括空气处理设备、风管系统、水管系统、尺寸 标注等内容。
⑴ 空气处理设备 ⑵ 风管系统 ⑶ 水管系统
2 建筑给水系统
二、通风空调施工图的组成
（四）通风空调系统图：
包括系统中设备、配件的型号、尺寸、定位尺寸、数
量以及连接于各设备之间的管道在空间的曲折、交叉、走
向和尺寸、定位尺寸等，并应注明系统编号。系统图可用 单线绘制也可以用双线绘制。
⑸ 本系统的机房在哪里？空气处理设备是什么？
2 建筑给水系统
建筑通风空调施工图识读
⑹ 本系统中空调箱接几种风管？分别是什么？
⑺ 本系统中空调箱是落地安装还是距地有一定的高度？
⑻ 本系统中空气的温度处理是通过什么介质进行的？ ⑼ 与空调箱相连的有几根水管？管径为多大？分别是 什么管？ ⑽ 空调箱和送风管之间为什么部件？有什么作用？
(23)此系统风管的管径为多大？
(24)进此系统机组的风管管径为多大？标高为多高？出此
机组的风管管径为多大？标高为多高？
2 建筑给水系统
建筑通风空调施工图识读
通风空调施工图识读实例2：
2、空调水系统的识读：
⑴ 空调水系统的冷水由什么制取？供回水温度为多少？ 机组的位置在哪里？ ⑵ 此系统有无冷却塔？机组的冷凝器如何冷却？ ⑶ 此系统的供回水管如何分辩？系统为同程式还是异程 式？ ⑷ 此系统为哪些设备供冷水？供回水与设备的连接位置 如何？
(21)本系统立支管的断面为多大？长度为多少？立支管的工程 量为多少m2？
2 建筑给水系统
建筑通风空调施工图识读
(22)风管在平面图和系统图中的表示方法有何不同？
(23)描述本空调系统的运行过程。
(24)统计250×250风管的工程量 ？ (25)统计500×250风管的工程量 ？ (26)统计630×250风管的工程量 ？ (27)统计800×250风管的工程量 ？
2 建筑给水系统
四、通风空调施工图的阅读难点
对于初次接触空调施工图的读者，识图的难点在于如 何区分送风管与回风管、供水管与回水管。 1、送风管与回风管的识别在于： 以房间为界，送风管一般将送风口在房间内均匀布置， 管路复杂；送风口一般为双层百叶、方形(圆形)散流器、 条缝送风口等。 回风管一般集中布置，管路相对简单些；回风口一般为
四、通风空调施工图的阅读方法
通风空调系统施工图有其自身的特点，其复杂性要比 给排水施工图大，识读时要切实掌握各图例的含义，把握
风系统与水系统的独立性和完整性。识读时要搞清系统，
摸清环路，分系统阅读。 （一）认真阅读图纸目录 （二）阅读施工说明 根据施工说明了解该工程概况，包括空调系统的形式、 划分及主要设备布置等信息，在这基础上，确定哪些图纸 是代表着该工程的特点、是这些图纸中的典型或重要部分， 图纸的阅读就从这些重 此系统新风的主管管径为多大？有无变径？
⒀ 此系统新风管接有几根支管？管径分别为多大？支 管上设有哪种部件？
⒁ 此系统的回风口设在哪个位置？ ⒂ 找到该区域的排风机？有几台？有几个排风口？ ⒃ 描述二层1轴—3轴、A轴—C轴之间的空调系统。
⒄ 描述二层1轴—3轴、C轴—E轴之间的空调系统。
2 建筑给水系统
四、通风空调施工图的阅读方法
（三）阅读有代表性的图纸 在空调通风施工图中，有代表性的图纸基本上都 是反映空调系统布置、空调机房布置、冷冻机房布置 的平面图，因此空调通风施工图的阅读基本上是从平 面图开始的，先阅读总平面图，然后阅读其他的平面 图。 （四）阅读辅助性图纸 对于平面图上没有表达清楚的地方，就要根据平 面图上的提示(如剖面位置)和图纸目录找出该平面图 的辅助图纸进行阅读，包括立面图、侧立面图、剖面 图等。对于整个系统，可配合系统轴测图阅读。
2 建筑给水系统
建筑通风空调施工图识读
⑿ 描述二层冷冻水供水系统的路线。
⒀ 描述二层冷冻水回水系统的路线。
⒁ 此系统回水管入水泵之前接水箱有何作用？ ⒂ 描述地下室冷冻水系统的供水路线。 ⒃ 描述地下室冷冻水系统的回水路线。
2 建筑给水系统
建筑设备工程
单层百叶、单层格栅，较大。
2 建筑给水系统
五、通风空调施工图的阅读难点
2、供水管与回水管的区分在于： 一般而言回水管与水泵相连，经过水泵接至冷水
机组，经冷水机组冷却后送至供水管，有一点至为重
要，即回水管基本上与膨胀水箱的膨胀管相连；另一
方面，空调施工图基本上用粗实线表示供水管，用粗
虚线表示回水管。这就更便于读者区别。
2 建筑给水系统
建筑通风空调施工图识读
⑹ 如果此空调系统较长时间不运行，则机组内的水如 何处理？ ⑺ 本系统设补给水箱的作用是什么？ ⑻ 描述夏季冷水的供水路线。冷水温度为多高？ ⑼ 描述夏季冷水的回水路线。回水温度为多高？ ⑽ 水箱的水位是由什么来控制的？
2 建筑给水系统
建筑通风空调施工图识读
2 建筑给水系统
建筑通风空调施工图识读
⑸ 描述冷冻水供水系统的路线。
⑹ 描述冷冻水回水系统的路线。
⑺ 供回水立管顶端设置了什么附件？有何作用？ ⑼ 平面图上立管的位置在哪里？ ⑽ 描述一层冷冻水供水系统的路线。 ⑾ 描述一层冷冻水回水系统的路线。
⑻ 与各设备相连的供回水管上接有哪些阀门？分别有何作用？
⒅ 描述二层1轴—3轴、E轴—F轴之间的空调系统。
2 建筑给水系统
建筑通风空调施工图识读
⒆ 二层3轴—8轴、D轴—F轴之间是哪种空调系统？其空 调机组在哪里？型号是什么？ ⒇ 描述二层3轴—8轴、D轴—F轴之间的空调系统。
(21) 送风SF2处的图例是什么意思？HF2是什么意思？其上接 的矩形百叶风口为多大？标高为多少？有什么作用？ (22)此系统有几种送风口？分别是什么？用于哪种情况？
建筑通风空调施工图识读
⑹ 此系统主管上有几根支管？管径为多大？在支管上设置了 哪种部件？有何作用？ ⑺ 此系统采用哪种送风口？用于哪种场所？共有多少个？ ⑻ 此系统的回风口在哪里？采用的是哪种风口？共有几个？ ⑼一层1轴—3轴、C轴—F轴之间是哪种空调系统？此种空 调系统适用于哪种建筑物？ ⑽ 此处房间内的空气处理设备是什么？有几种型号？各有多 少台？ ⑾ 此系统的新风机在哪里？新风口在哪里？新风机之前有什 么部件？
通风空调施工图识读实例2：
1、空调风系统的识读：
⑴ 一层2轴—3轴、A轴—C轴之间是哪种空调系统？ ⑵ 此种空调系统适用于哪种建筑物？ ⑶ 此处空调机组的型号是什么？其后接哪种部件？ ⑷ 此系统橡胶软接头后接的是什么部件？有什么作用？
