通风与空调施工图

5.1 通风与空调工程识图根据国家《暖通空调制图标准》(GB/T50114—2000)的有关内容，对与通风空调施工图相关的一些规定进行阐述。

图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。

(1)风道风道代号常按表5.1表示。

对于自定义风道在相应图面中另行说明。

风道、阀门及附件常用图例见表5.2。

表5.1风道代号(2)通风空调设备通风空调设备常用图例见表5.3 。

通风与空调施工图包括图纸目录、选用图集(纸)目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。

(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。

① 建筑概况 介绍建筑物的面积、空调面积、高度和使用功能，对空调 工程的要求。

② 设计标准 室外气象参数，夏季和冬季的温湿度及风速。

室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求 及噪音标准等。

③ 空调系统及其设备 对整栋建筑的空调方式和各空调房间所采用的空 调设备进行简要说明。

对空调装置提出安装要求。

④ 空调水系统 系统类型、所选管材和保温材料的安装要求， 系统防腐、试压和排污要求。

⑤ 防排烟系统 机械送风、机械排风或排烟的设计要求和标准。

(2)平面图和剖面图平面图表示各层和各房间的通风 (包括防排烟) 与空调系统的风道、 水管、 阀门、风口和设备的布置情况，并确定它们的平面位置。

包括风、水系统平面图， 空调机房平面图，制冷机房平面图等。

剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、 距地面的高度、管道和设备相互的垂直间距。

(3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风 机等的位置关系，还标有风管尺寸、标高。

与平面图结合可说明系统全貌。

(4)工艺图(原理图)一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员对整个水系统或制冷工艺有全面了解 原理图（即工艺流程图）可不按比例绘制。

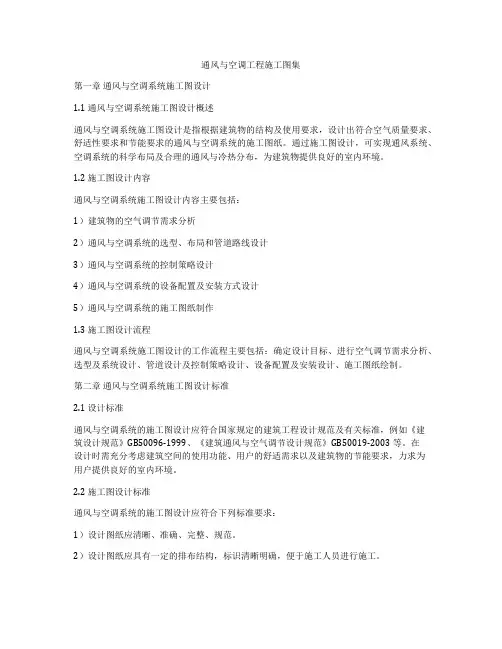

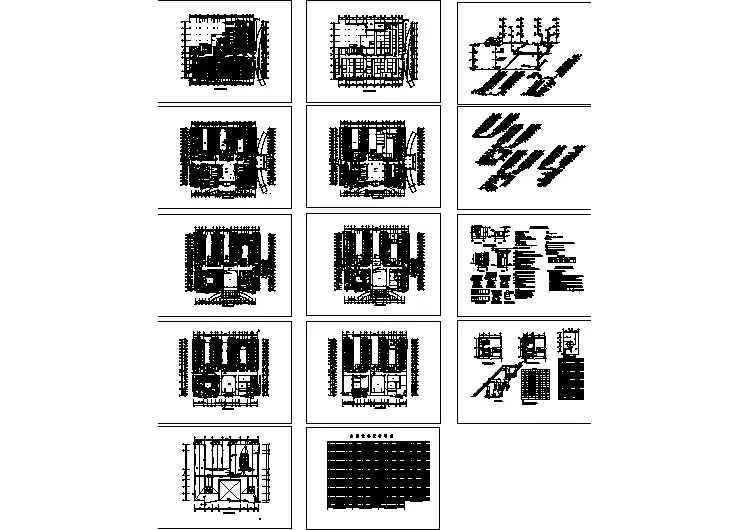

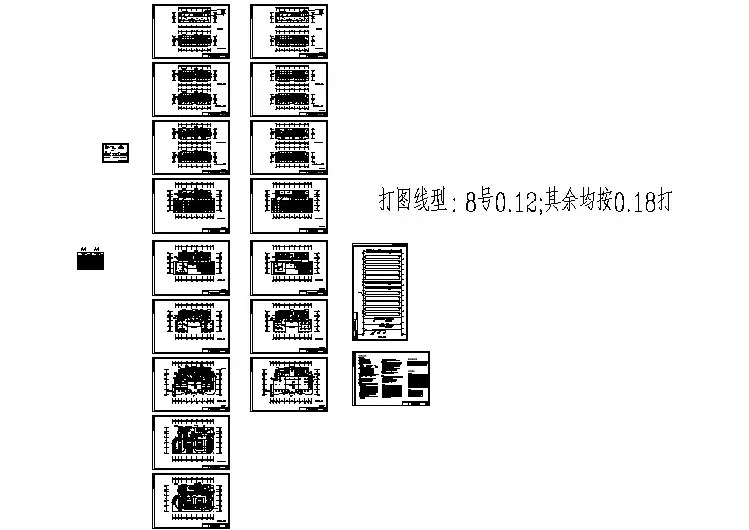

通风与空调工程施工图集第一章通风与空调系统施工图设计1.1 通风与空调系统施工图设计概述通风与空调系统施工图设计是指根据建筑物的结构及使用要求，设计出符合空气质量要求、舒适性要求和节能要求的通风与空调系统的施工图纸。

通过施工图设计，可实现通风系统、空调系统的科学布局及合理的通风与冷热分布，为建筑物提供良好的室内环境。

1.2 施工图设计内容通风与空调系统施工图设计内容主要包括：1）建筑物的空气调节需求分析2）通风与空调系统的选型、布局和管道路线设计3）通风与空调系统的控制策略设计4）通风与空调系统的设备配置及安装方式设计5）通风与空调系统的施工图纸制作1.3 施工图设计流程通风与空调系统施工图设计的工作流程主要包括：确定设计目标、进行空气调节需求分析、选型及系统设计、管道设计及控制策略设计、设备配置及安装设计、施工图纸绘制。

第二章通风与空调系统施工图设计标准2.1 设计标准通风与空调系统的施工图设计应符合国家规定的建筑工程设计规范及有关标准，例如《建筑设计规范》GB50096-1999、《建筑通风与空气调节设计规范》GB50019-2003等。

在设计时需充分考虑建筑空间的使用功能、用户的舒适需求以及建筑物的节能要求，力求为用户提供良好的室内环境。

2.2 施工图设计标准通风与空调系统的施工图设计应符合下列标准要求：1）设计图纸应清晰、准确、完整、规范。

2）设计图纸应具有一定的排布结构，标识清晰明确，便于施工人员进行施工。

3）设计图纸应包括通风与空调系统的布局图、平面布置图、剖面布置图、管道路线图、控制系统图等内容。

第三章通风与空调系统施工图图纸绘制3.1 通风与空调系统施工图绘制方式通风与空调系统的施工图纸绘制应采用CAD等专业软件进行绘制，确保图纸的准确性和规范性。

3.2 通风与空调系统施工图绘制要求通风与空调系统的施工图纸应包括以下内容：1）通风与空调系统的布局图：显示通风与空调设备在建筑内的位置，并明确设备与设备之间的布置关系。

通风、空调工程施工图预算--通风安装工程量计算(含案例)通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。

如下图所示动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。

Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

②风管长度计算：一律以施工图所示中心线长度为准。

包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度。

部件长度值按教材表5.2计取。

③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

风管制作与安装定额不包括：过跨风管的落地支架制安。

按重量另计其费用，使用通风空调分册相关子目。

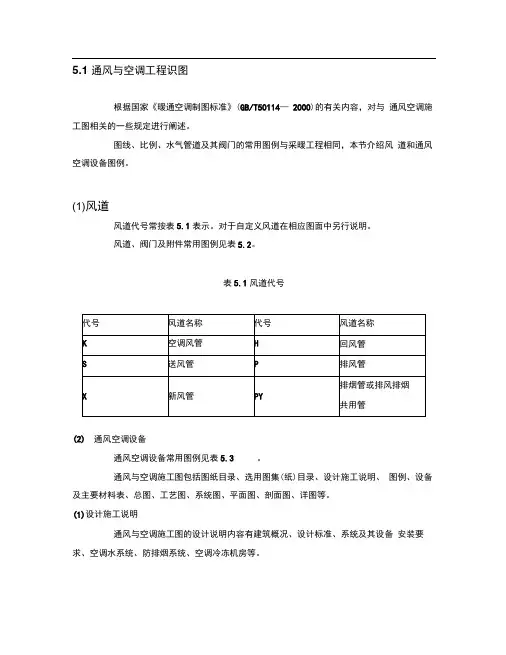

5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。

图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。

(1)风道风道代号常按表5.1表示。

对于自定义风道在相应图面中另行说明。

风道、阀门及附件常用图例见表 5.2。

表5.1 风道代号代号风道名称代号风道名称K 空调风管H 回风管S 送风管P 排风管X 新风管PY 排烟管或排风排烟共用管(2)通风空调设备通风空调设备常用图例见表 5.3 。

通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。

(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。

①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。

②设计标准室外气象参数，夏季和冬季的温湿度及风速。

室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。

③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。

对空调装置提出安装要求。

④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。

⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。

⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。

(2)平面图和剖面图平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。

包括风、水系统平面图，空调机房平面图，制冷机房平面图等。

剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。

(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。
