弱电管线敷设方式方法大全

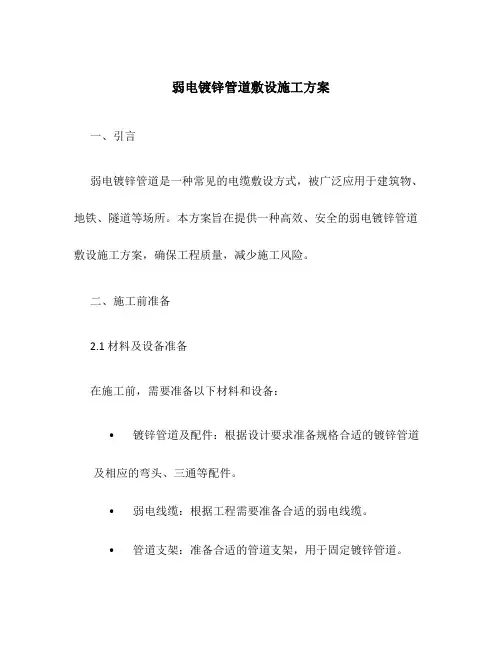

弱电镀锌管道敷设施工方案一、引言弱电镀锌管道是一种常见的电缆敷设方式，被广泛应用于建筑物、地铁、隧道等场所。

本方案旨在提供一种高效、安全的弱电镀锌管道敷设施工方案，确保工程质量，减少施工风险。

二、施工前准备2.1 材料及设备准备在施工前，需要准备以下材料和设备：•镀锌管道及配件：根据设计要求准备规格合适的镀锌管道及相应的弯头、三通等配件。

•弱电线缆：根据工程需要准备合适的弱电线缆。

•管道支架：准备合适的管道支架，用于固定镀锌管道。

•管道固定件：准备合适的管道固定件，用于将管道固定在建筑结构上。

2.2 工具准备在施工前，需要准备以下工具：•手动工具：如扳手、管道切割器、螺丝刀等，用于安装和连接镀锌管道及配件。

•电动工具：如电动扳手、电动切割机等，提高施工效率。

•测量工具：如卷尺、水平仪等，用于测量管道位置和水平度。

•打击工具：如锤子、橡胶锤等，用于调整管道位置和安装固定件。

三、施工流程3.1 施工前准备工作在进行施工前，需要进行以下准备工作：1.根据设计图纸确定管道布置，并在施工现场标明管道位置。

2.对施工现场进行清理，确保施工区域无障碍物。

3.对管道进行质量检查，确保无损伤、变形等问题。

4.根据管道位置和设计要求，安装管道支架和固定件。

3.2 管道安装根据设计要求，按以下步骤进行管道安装：1.切割管道：使用管道切割器将镀锌管道切割成合适的长度。

2.安装配件：根据管道布置，使用适当的弯头、三通等配件连接管道。

3.安装管道支架：根据管道位置和设计要求，使用螺丝将管道支架固定在建筑结构上。

4.安装管道：将切割好的管道安装在管道支架上，并使用螺丝进行固定。

3.3 弱电线缆敷设在管道安装完成后，进行弱电线缆的敷设：1.确定线缆走向：根据设计要求，确定弱电线缆的走向，并在施工现场标明。

2.敷设线缆：使用适当的固定件，将弱电线缆固定在镀锌管道上，保持线缆整齐并与管道紧密贴合。

3.进行连接：根据需要，对弱电线缆进行连接并进行必要的绝缘处理。

1、弱电智能化工程线缆敷设主要施工方法1.1、施工准备导线为若RVV系列护套铜芯导线，导线的规格、型号符合设计要求，并有产品出厂合格证及检测报告。

镀锌铁丝顺直无背扣、扭接等现象，并具有相应的机械拉力。

护口：应根据管径的大小选择相应规格的护口。

接线端子：应根据导线的根数和总截面选择相应的接线端子。

备好焊锡、焊剂、橡胶绝缘带、黑胶布、滑石粉、布条等辅助材料。

配管工程和线槽安装工程配合土建结构施工完毕。

竖井配管及线槽安装完毕。

配合土建工程顶棚配管和线槽安装完毕。

1.2、操作工艺工艺流程选择导线：相线、中性线及保护地线的颜色应加以区分，用淡兰颜色的导线为中性线，用黄绿双色为保护地线，用黄、绿、红颜色线为相线。

清扫管路：清扫管路的目的是清除管路中的灰尘、泥水等杂物。

清扫管路的方法是将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。

穿带线：采用φ1.2-φ2.0mm的铁丝。

先将铁丝的一端完成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有10-15cm的余量。

在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。

放线及断线：放线前应根据施工图对导线的规格及型号进行核对，放线时将导线置于放线架或放线车上。

接线盒、开关盒内的导线预留长度为15cm，配电箱内导线的预留长度为配电箱箱体周长的1/2。

管内穿线：(1)当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。

(2)不同电压等级的导线必须穿于同一管内。

当超过下列长度时应在管口处或接线盒中加以固定：A.截面50mm2及以下的导线为30m；B.截面为70-95mm2的导线为20m；C.截面积180-240mm之间导线为18m。

大截面导线在竖井桥架中加以固定。

(3)穿入管内的绝缘导线不准接头或局部绝缘破损及死弯。

导线连接：用电工刀或剥线钳对导线进行削、勒及剥削绝缘层，一般4mm2以下的导线原则上使用剥削钳，但使用电工刀时，不允许采用刀在导线周围转圈剥削绝缘层的方法。

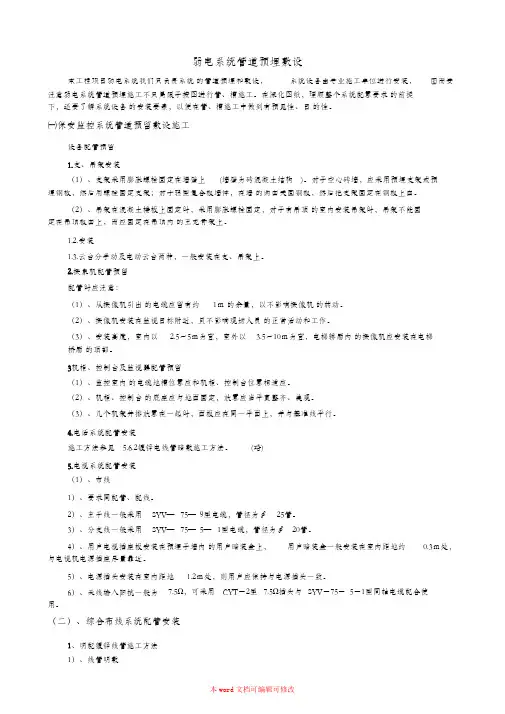

弱电系统管道预埋敷设本工程项目弱电系统我们只负责系统的管道预埋和敷设，系统设备由专业施工单位进行安装，因而要注意弱电系统管道预埋施工不只局限于按图进行管、槽施工。

在深化图纸，理顺整个系统配置要求的前提下，还要了解系统设备的安装要素，以便在管、槽施工中做到有预见性、目的性。

㈠保安监控系统管道预留敷设施工设备配管预留1.支、吊架安装（1）、支架采用膨胀螺栓固定在墙壁上(墙壁为砖混凝土结构 )。

对于空心砖墙，应采用预埋支架或预埋钢板，然后用螺栓固定支架；对于轻型复合板墙体，在墙的两面夹固钢板，然后把支架固定在钢板上面。

（2）、吊架在混凝土楼板上固定时，采用膨胀螺栓固定，对于有吊顶的室内安装吊架时，吊架不能固定在吊顶板面上，而应固定在吊顶内的主龙骨架上。

1.2.安装1.3.云台分手动及电动云台两种，一般安装在支、吊架上。

2.摄象机配管预留配管时应注意：（1）、从摄像机引出的电缆应留有约1ｍ的余量，以不影响摄像机的转动。

（2）、摄像机安装在监视目标附近，且不影响现场人员的正常活动和工作。

（3）、安装高度，室内以 2.5～5ｍ为宜，室外以 3.5～10ｍ为宜，电梯轿厢内的摄像机应安装在电梯桥厢的顶部。

3机柜、控制台及监视器配管预留（1）、监控室内的电缆地槽位置应和机柜、控制台位置相适应。

（2）、机柜、控制台的底座应与地面固定，放置应当平直整齐、美观。

（3）、几个机架并排放置在一起时，面板应在同一平面上，并与基准线平行。

4.电话系统配管安装施工方法参见 5.6.2镀锌电线管暗敷施工方法。

(略)5.电视系统配管安装（1）、布线1）、要求同配管、配线。

2）、主干线一般采用 SYV— 75— 9型电缆，管径为∮ 25管。

3）、分支线一般采用 SYV— 75— 5— 1型电缆，管径为∮ 20管。

4）、用户电视插座板安装在预埋于墙内的用户暗装盒上，用户暗装盒一般安装在室内距地约0.3ｍ处，与电视机电源插座尽量靠近。

5）、电源插头安装在室内距地 1.2ｍ处，则用户应保持与电源插头一致。

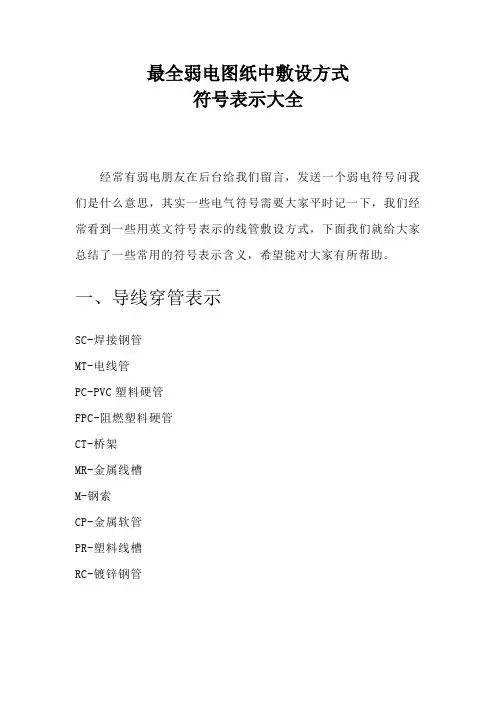

最全弱电图纸中敷设方式符号表示大全经常有弱电朋友在后台给我们留言，发送一个弱电符号问我们是什么意思，其实一些电气符号需要大家平时记一下，我们经常看到一些用英文符号表示的线管敷设方式，下面我们就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。

一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC四、导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

五、导线型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

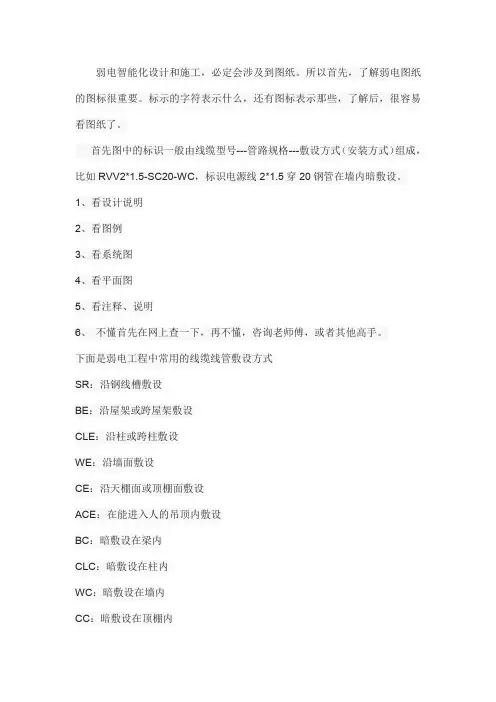

弱电智能化设计和施工，必定会涉及到图纸。

所以首先，了解弱电图纸的图标很重要。

标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。

首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。

下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设的表示方式DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、部分安防产品图标，图纸上也是常见的系统名称图标标记含义周界报警ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

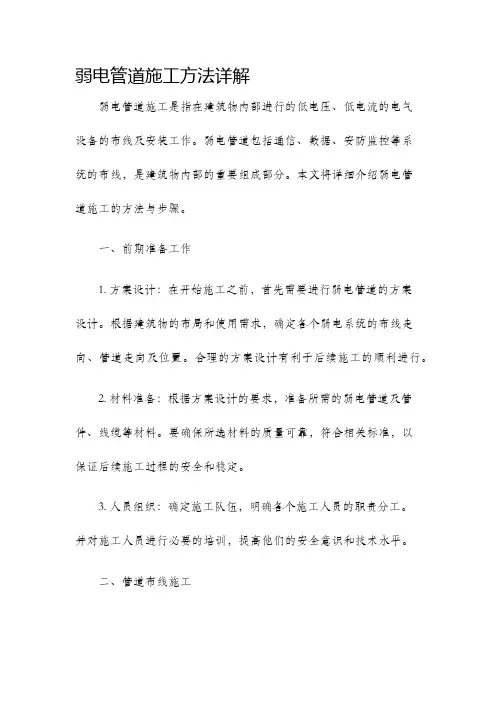

弱电管道施工方法详解弱电管道施工是指在建筑物内部进行的低电压、低电流的电气设备的布线及安装工作。

弱电管道包括通信、数据、安防监控等系统的布线，是建筑物内部的重要组成部分。

本文将详细介绍弱电管道施工的方法与步骤。

一、前期准备工作1. 方案设计：在开始施工之前，首先需要进行弱电管道的方案设计。

根据建筑物的布局和使用需求，确定各个弱电系统的布线走向、管道走向及位置。

合理的方案设计有利于后续施工的顺利进行。

2. 材料准备：根据方案设计的要求，准备所需的弱电管道及管件、线缆等材料。

要确保所选材料的质量可靠，符合相关标准，以保证后续施工过程的安全和稳定。

3. 人员组织：确定施工队伍，明确各个施工人员的职责分工。

并对施工人员进行必要的培训，提高他们的安全意识和技术水平。

二、管道布线施工1. 明确管道走向：根据方案设计，确定弱电管道的走向，包括水平方向和垂直方向。

在墙体内部施工时，需要进行墙体开孔，将弱电管道嵌入其中。

在地面施工时，可以采用铺设的方式。

确保管道布线的规范和均匀。

2. 管道安装：根据方案设计的要求，进行弱电管道的安装。

安装时要注意管道的连接牢固和稳定性，避免管道松动或漏水。

3. 线缆敷设：根据方案设计，将弱电线缆放入已安装好的管道中，确保线缆的整齐和固定。

在敷设过程中要注意线缆的保护，避免受到外界的损坏。

三、设备安装与调试1. 弱电设备安装：在完成管道布线和线缆敷设之后，进行弱电设备的安装。

根据方案设计，将监控设备、通信设备等安装在预留的位置上，并进行固定。

安装时要注意设备之间的距离和连通性。

2. 系统调试：在完成设备安装之后，进行系统的调试工作。

对于安防监控系统，应进行设备联网和功能测试。

对于通信系统，应进行信号测试和通话测试。

确保系统的正常运行。

四、验收与维护1. 弱电系统验收：在完成施工和调试之后，进行弱电系统的验收工作。

验收时要按照相关标准和要求进行，确保系统的安全和稳定。

2. 日常维护：弱电系统建立后，需要进行日常的设备维护工作。

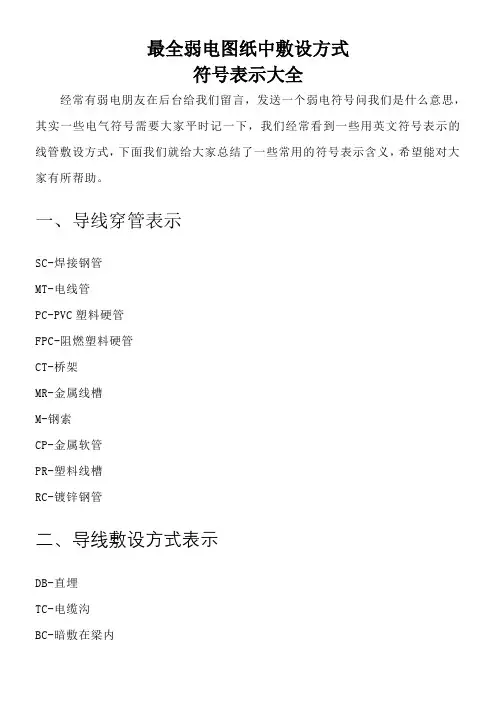

最全弱电图纸中敷设方式符号表示大全经常有弱电朋友在后台给我们留言，发送一个弱电符号问我们是什么意思，其实一些电气符号需要大家平时记一下，我们经常看到一些用英文符号表示的线管敷设方式，下面我们就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。

一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC四、导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

五、导线型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

强弱电线缆敷设标准电线缆是电力工程中不可或缺的基础材料，它承载着电力传输的重要任务。

强弱电线缆的敷设是电力工程中的一项重要环节，正确的敷设能够确保电力系统的正常运行和安全性。

本文将介绍强弱电线缆敷设的标准和要求，以及敷设的具体方法和注意事项。

一、强弱电线缆敷设应符合以下标准和要求：1. 电线缆选择和材质：根据电力工程的需求和具体情况，选择符合规定标准的电线缆，并确保其质量达到要求。

强电线缆应采用耐高压的绝缘材料，防止电线绝缘击穿。

弱电线缆则应选用更加柔软、绝缘性能优越的材料。

2. 敷设环境要求：敷设电线缆的环境应达到相关的要求。

如强电线缆应远离强电磁场和高温热源，避免因环境因素导致电线缆受损。

弱电线缆应避免与强电线缆共同敷设，以减少干扰和干扰。

3. 敷设路径规划：根据具体工程需要和安全要求，合理规划电线缆的敷设路径。

避免将强弱电线缆敷设于同一通道，以防止相互干扰和交叉感应。

4. 敷设深度和间距：电线缆的敷设深度应符合规定的标准要求，以保护电线缆免受外部损坏。

敷设间距应根据电线缆的类型和额定电流确定，避免过于密集或过于分散的敷设方式。

5. 敷设方式：电线缆的敷设应采用合适的方式。

如强电线缆可以采用埋地或架空敷设，弱电线缆则适合采用埋地、杂敷等方式。

二、强弱电线缆敷设的具体方法和注意事项1. 敷设前准备工作：a. 验收电线缆质量和数量，确保符合要求。

b. 根据电线缆路径规划设计，确定敷设的起点和终点。

c. 清理敷设区域，确保无障碍物和杂物。

2. 敷设过程：a. 强电线缆的敷设通常采用埋地方式。

首先，进行挖沟作业，沟槽宽度和深度应符合规定标准。

然后，敷设电线缆，注意与弱电线缆保持一定间距。

最后，进行沟槽的回填和压实工作。

b. 弱电线缆的敷设可以采用埋地或杂敷方式。

埋地敷设与强电线缆类似。

杂敷方式指将弱电线缆穿过已存在的空隙中，如管道、空心板等。

在此过程中，注意保护弱电线缆的绝缘层，避免划伤或挤压。

3. 敷设后工作：a. 进行电线缆的验收和试运行，确保敷设质量和安全性。

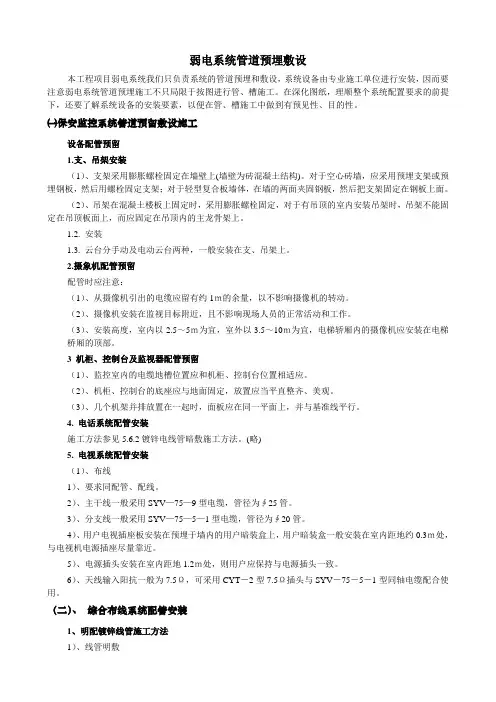

弱电系统管道预埋敷设本工程项目弱电系统我们只负责系统的管道预埋和敷设，系统设备由专业施工单位进行安装，因而要注意弱电系统管道预埋施工不只局限于按图进行管、槽施工。

在深化图纸，理顺整个系统配置要求的前提下，还要了解系统设备的安装要素，以便在管、槽施工中做到有预见性、目的性。

㈠保安监控系统管道预留敷设施工设备配管预留1.支、吊架安装（1）、支架采用膨胀螺栓固定在墙壁上(墙壁为砖混凝土结构)。

对于空心砖墙，应采用预埋支架或预埋钢板，然后用螺栓固定支架；对于轻型复合板墙体，在墙的两面夹固钢板，然后把支架固定在钢板上面。

（2）、吊架在混凝土楼板上固定时，采用膨胀螺栓固定，对于有吊顶的室内安装吊架时，吊架不能固定在吊顶板面上，而应固定在吊顶内的主龙骨架上。

1.2. 安装1.3. 云台分手动及电动云台两种，一般安装在支、吊架上。

2.摄象机配管预留配管时应注意：（1）、从摄像机引出的电缆应留有约1ｍ的余量，以不影响摄像机的转动。

（2）、摄像机安装在监视目标附近，且不影响现场人员的正常活动和工作。

（3）、安装高度，室内以2.5～5ｍ为宜，室外以3.5～10ｍ为宜，电梯轿厢内的摄像机应安装在电梯桥厢的顶部。

3 机柜、控制台及监视器配管预留（1）、监控室内的电缆地槽位置应和机柜、控制台位置相适应。

（2）、机柜、控制台的底座应与地面固定，放置应当平直整齐、美观。

（3）、几个机架并排放置在一起时，面板应在同一平面上，并与基准线平行。

4. 电话系统配管安装施工方法参见5.6.2镀锌电线管暗敷施工方法。

(略)5. 电视系统配管安装（1）、布线1）、要求同配管、配线。

2）、主干线一般采用SYV—75—9型电缆，管径为∮25管。

3）、分支线一般采用SYV—75—5—1型电缆，管径为∮20管。

4）、用户电视插座板安装在预埋于墙内的用户暗装盒上，用户暗装盒一般安装在室内距地约0.3ｍ处，与电视机电源插座尽量靠近。

5）、电源插头安装在室内距地1.2ｍ处，则用户应保持与电源插头一致。

弱电施工技术和施工方法一、引言随着信息技术的飞速发展，弱电系统在现代社会中的应用越来越广泛。

弱电系统主要包括计算机网络系统、监控系统、广播系统、电话通讯系统等，这些系统的施工技术和施工方法对于保证系统稳定、可靠运行至关重要。

本文将对弱电施工技术和施工方法进行详细探讨，以期为弱电系统的施工提供参考。

二、弱电施工技术1. 管线布设（1）布管原则：管线应遵循“短、直、平、整”的原则，尽量减少弯曲和交叉。

布管时，应考虑后期维护和升级的便利性。

（2）管材选择：根据用途和施工环境选择合适的管材，如PVC管、钢管、光纤管等。

（3）管线保护：在施工过程中，应采取措施保护管线，避免损坏。

（4）管线预留：在布管时，应预留一定长度的管线，以备后续施工和维修使用。

2. 线缆敷设（1）线缆选择：根据系统需求选择合适的线缆，如双绞线、同轴电缆、光纤等。

（2）线缆敷设方法：采用明敷、暗敷、桥架敷设等多种方法，应根据实际环境进行选择。

（3）线缆接续：线缆接续应遵循相应的规范，确保接头质量。

（4）线缆标识：在线缆两端进行标识，方便后期维护和管理。

3. 设备安装（1）设备选型：根据系统需求选择合适的设备，如交换机、路由器、摄像头等。

（2）设备安装位置：设备安装位置应符合设计要求，便于维护和操作。

（3）设备接线：设备接线应遵循相应的规范，确保接线正确、牢固。

（4）设备调试：设备安装完成后，进行调试，确保设备正常运行。

三、弱电施工方法1. 施工前期准备（1）项目调研：了解项目需求、施工环境、设备选型等信息。

（2）施工图纸：根据项目需求，绘制施工图纸，明确管线走向、设备位置等。

（3）施工预算：根据施工图纸，编制施工预算，合理控制成本。

（4）施工组织：组建施工队伍，明确分工，确保施工顺利进行。

2. 施工过程（1）管线布设：按照施工图纸，进行管线布设，确保管线走向正确、布局合理。

（2）线缆敷设：在管线布设完成后，进行线缆敷设，确保线缆敷设整齐、牢固。

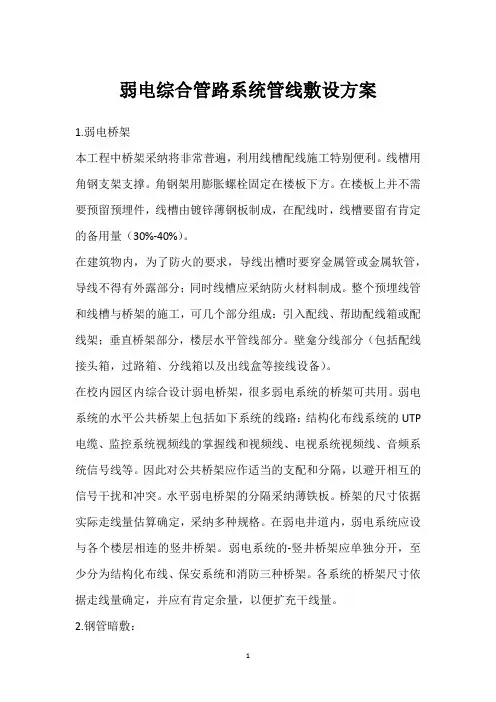

弱电综合管路系统管线敷设方案1.弱电桥架本工程中桥架采纳将非常普遍，利用线槽配线施工特别便利。

线槽用角钢支架支撑。

角钢架用膨胀螺栓固定在楼板下方。

在楼板上并不需要预留预埋件，线槽由镀锌薄钢板制成，在配线时，线槽要留有肯定的备用量（30%-40%）。

在建筑物内，为了防火的要求，导线出槽时要穿金属管或金属软管，导线不得有外露部分；同时线槽应采纳防火材料制成。

整个预埋线管和线槽与桥架的施工，可几个部分组成：引入配线、帮助配线箱或配线架；垂直桥架部分，楼层水平管线部分。

壁龛分线部分（包括配线接头箱，过路箱、分线箱以及出线盒等接线设备）。

在校内园区内综合设计弱电桥架，很多弱电系统的桥架可共用。

弱电系统的水平公共桥架上包括如下系统的线路：结构化布线系统的UTP 电缆、监控系统视频线的掌握线和视频线、电视系统视频线、音频系统信号线等。

因此对公共桥架应作适当的支配和分隔，以避开相互的信号干扰和冲突。

水平弱电桥架的分隔采纳薄铁板。

桥架的尺寸依据实际走线量估算确定，采纳多种规格。

在弱电井道内，弱电系统应设与各个楼层相连的竖井桥架。

弱电系统的-竖井桥架应单独分开，至少分为结构化布线、保安系统和消防三种桥架。

各系统的桥架尺寸依据走线量确定，并应有肯定余量，以便扩充干线量。

2.钢管暗敷：敷设管路须与土建施工亲密协作按如下流程进行：严格依据设计要求选用管材。

管子安装前必需消退管内毛刺和铁刺，严禁采纳电焊、火焰切割。

弯管过程中要留意，弯管要采纳配套的弯管器弯制，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%，线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于30mm，管道应尽量埋于二层钢筋之间，且应尽量避开重叠。

钢管采纳套管连接时，套管长度宜为管径的1.53倍，管口必需对准；采纳焊接连接时，焊缝应坚固严密，连接处的内表面应光滑、平整。

薄壁钢管的连接必需用丝扣连接，严禁采纳熔焊连接。

弱电工程管道敷设施工工艺方法
弱电工程管道敷设工艺方法
施工工艺流程包括测量放线、沟槽开挖、管道敷设、人孔施工和沟槽回填。

施工方法包括以下几点：
1.在施工前，必须依据设计图纸和现场交底的控制桩点，
进行通信管道及人孔位置的复测，并按施工需要钉设桩点。

对于直线管道，自人孔中心3-5米处开始，沿管线每隔20-25米
宜设一桩。

设计为弯管道时，桩应适当加密。

2.本工程所选用的人孔均采用《通信管道人孔和手孔图集》（YD5178-2009）中的小号人孔。

所有进出人孔的管道出入两
侧应做2m的长的C15钢筋混凝土基础，浇筑前，地面必须达
到95%以上密实度，以保护进出管道。

本工程干道采用12根
Φ110mmPVC通信塑料波纹管，穿越道路处通信管道采用焊接钢管（SC100），管材质量应符合有关标准要求。

3.管道采用承插连接方式，管道的承口方向与坡降方向一致。

为保证管道质量，通信管道施工时必须保证道路达到密实度后再重新开挖，按图布管，管道空隙必须用净中砂填实，管道每隔3m用铁丝捆绑一次。

4.通信管道与其他专业管道交叉达不到规范要求的垂直净距时，应在交叉点左右用C15混凝土做1m的包封，包封厚度为8cm。

越过电力管道底的通信管道应在电力管道施工时先行施工。

横穿道路的通信管道，若处于其他专业管道之下，应配合道路及其他管道同时施工。

5.所有人孔四壁的内外墙均用1:2.5的水泥砂浆抹面，抹面内后15mm，外厚20mm，四壁与基础及上覆（指预制吊装件），凡结合部的内外角应用1:2.5的水泥砂浆抹八字角。

6.直线路段每隔150-300m设置过路通信管道。

弱电系统线管的敷设
1．视不同场合不同用途，选用镀锌管线管和PVC作线缆护套，室外裸露和及天面部分，均采用PVC管作线管。

镀锌管参照如下方法施工。

2．金属管的加工要求：
金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

现场加工应符合下列要求：
为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。

为了减少直理管在沉陷时管口处对电缆的剪切力，金属管口宜做成喇叭形。

金属管在弯制后，不应有裂缝和明显的凹瘪现象。

若弯曲程度过大，将减少线管的有效直径，造成穿线困难。

金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。

3．金属管弯曲
在敷设金属线管时应尽量减少弯头，每根金属管的弯头不宜超过3个，直角弯头不应超过2个，并不应有S弯出现，对于截面较大的电缆不允许有弯头，可采用内径较大的管子或增设拉线盒。

弯曲半径应符合下列要求：
明配管时，一般不小于管外径的6倍；只有一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆形状。

明配管时，一般不小于管外径的6倍，敷设于地下或混凝土楼板内时，应不小于管外径的10倍。

弱电系统线管敷设施工方法1.1.1线管敷设材料准备镀锌钢管（或电线管）壁厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凸扁现象。

除镀锌钢管外其他材料的内外壁须预先除锈防腐处理，埋入混凝土内可不刷防锈器，但应进行除锈处理。

镀锌钢管和刷过防锈漆的钢管表层完整，无剥落现象。

管箍丝扣要求通丝，丝扣清晰，无乱扣现象，镀锌层完整无剥落，无劈裂，两端光滑无毛刺。

护口有用于薄、厚壁管之区别，护口要完整无损。

铁制灯头盒、开关盒、接线盒等，盒壁厚度应不小于 1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，，面板安装孔与地线连接孔齐全。

面板、盖板的规格、孔距应与底盒配套，外形完整无损，版面颜色均匀。

使用各种型刚材质应符合要求，镀锌型钢的镀锌层完整无损。

螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。

其他材料：铁丝、电焊条、防锈漆等材料无过期变质现象。

作业条件1）、暗管敷设✧各水平线和墙体厚度线已弹好，配合土建施工✧预制混净土板上配管时，在做好地面以前弹好水平线✧现角混凝土板内配管，在地层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸盒位置配合土建施工✧预制大楼板就位完毕，及时配合土建在整埋板缝锚固筋时，将管路弯曲连接部位按要求施工完。

✧预制空心板，配合土建就位同时配管。

✧随墙（砌体）配合立管施工。

✧随大摸板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。

2）、明管敷设✧配合土建结构安装好预埋件。

✧配合土建内装修油漆、浆活完成后进行明配管。

✧采用明管安装时，必须在土建摸灰后进行。

3）、吊顶内或护墙板内管路敷设✧结构施工时，配合土建安装好预埋件✧内部装饰施工时，配合土建做好吊顶灯位及电器器具位置翻样图，并在楼板或地面弹出实际位置。

质量要点煨弯处出现凹扁或大或弯曲半径不够倍数的现象，其原因及解决办法有：✧使用弯管扳手器时，移动要适度，用力不要过猛。

✧使用油压弯管器或煨管机时，模具应配套，管子的焊缝应在侧面。

✧煨热时沙子要灌满，受热均匀，煨弯冷却要适度。

前言：现在的弱电工程施工工艺要求越来越高了，尤其做管穿线等工作，施工工艺的好坏，不单单是美观上面，还有施工质量的要求。

下面一起来看看弱电工程中常见的几种电缆敷设方式正文：一、穿管要求电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。

单芯电缆穿金属管时要注意涡流的影响。

二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。

并考虑防止老鼠等小动物进入的措施。

问题1：多少根电缆才需要用电缆沟敷设？答：根据“措施2009 6.10节8根以下建议采用直埋，8~12根建议采用排管，12~18根建议采用电缆沟，18根以上建议采用电缆隧道。

”这些都是建议性的，接合实际工程参考即可，没有那么固定。

至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。

主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。

具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。

问题2：电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。

）2：（载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。

ĦU W：现在的弱电工程施工工艺要求越来越高了,尤其做管穿线等工作，施工工艺的好坏，不单单是美观上面，还有施工质量的要求。

下面一起来看看弱电工程中常见的几种电缆敷设方式正文：电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1 .穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2 .电缆数量较少，线径较小的情况下，可以采用电缆手井；3 .电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。

4.穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。

单芯电缆穿金属管时要注意涡流的影响。

二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。

并考虑防止老鼠等小动物进入的措施。

问题1:多少根电缆才需要用电缆沟敷设？答：根据〃措施20096.10节8根以下建议采用直埋，8~12根建议采用排管,12-18根建议采用电缆沟，18根以上建议采用电缆隧道J这些都是建议性的，接合实际工程参考即可，没有那么固定。

至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。

主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。

具体方案确定可以参考GB50217-2007P285.2节的相关内容。

问题2:电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96β）2:（载流量的相关系数可以参考GBT16895.15-2002《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。

1）布线系统施工包括管槽敷设、线缆的布放及面板、信息插座、主配线柜、单元配线柜、配线架的安装和线缆的打线、光纤的架设、熔接、线路测试等。

所有前期工作完成后，进行最后的系统调试开通。

2、管道安装（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

（2）金属管的切割及连接在配管时，根据实际需要长度，对管子进行切割。

管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。

管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。

（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。

金属管的弯曲一般都用弯管进行。

先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。

（4）金属管进入信息插座的接线盒后，管口进入盒内的露出长度应小于5mm。

明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。

（5）金属管的敷设a．金属管的暗设应符合下列要求：*预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30mm处设置暗线盒。

*敷设在混凝土、水泥里的金属管，其它基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。

*金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。

管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。

*金属管道应有不小于0.1%的排水坡度。

*建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。

*金属管内应安置牵引线或拉线。

*金属管的两端应有标记，表示建筑物、楼层、房间和长度。

b．光缆与电缆同管敷设时，应在金属管内预置塑料子管。
