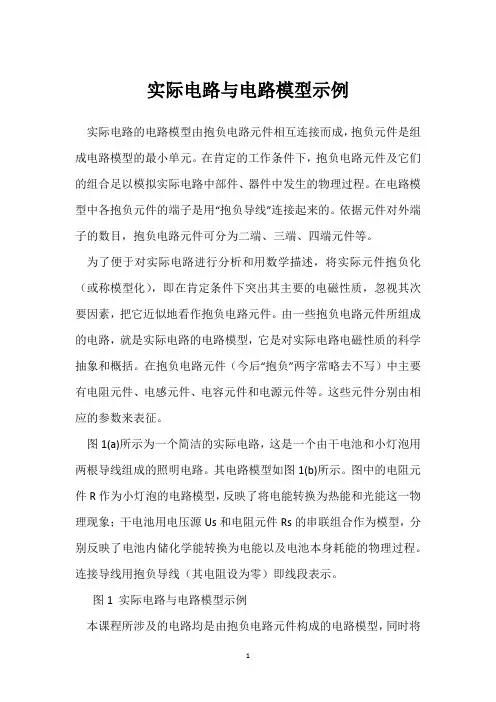

电路和电路模型

实际电路与电路模型示例
实际电路的电路模型由抱负电路元件相互连接而成，抱负元件是组成电路模型的最小单元。

在肯定的工作条件下，抱负电路元件及它们的组合足以模拟实际电路中部件、器件中发生的物理过程。

在电路模型中各抱负元件的端子是用“抱负导线”连接起来的。

依据元件对外端子的数目，抱负电路元件可分为二端、三端、四端元件等。

为了便于对实际电路进行分析和用数学描述，将实际元件抱负化（或称模型化），即在肯定条件下突出其主要的电磁性质，忽视其次要因素，把它近似地看作抱负电路元件。

由一些抱负电路元件所组成的电路，就是实际电路的电路模型，它是对实际电路电磁性质的科学抽象和概括。

在抱负电路元件（今后“抱负”两字常略去不写）中主要有电阻元件、电感元件、电容元件和电源元件等。

这些元件分别由相应的参数来表征。

图1(a)所示为一个简洁的实际电路，这是一个由干电池和小灯泡用两根导线组成的照明电路。

其电路模型如图1(b)所示。

图中的电阻元件R作为小灯泡的电路模型，反映了将电能转换为热能和光能这一物理现象；干电池用电压源Us和电阻元件Rs的串联组合作为模型，分别反映了电池内储化学能转换为电能以及电池本身耗能的物理过程。

连接导线用抱负导线（其电阻设为零）即线段表示。

图1 实际电路与电路模型示例
本课程所涉及的电路均是由抱负电路元件构成的电路模型，同时将
抱负电路元件简称为电路元件。

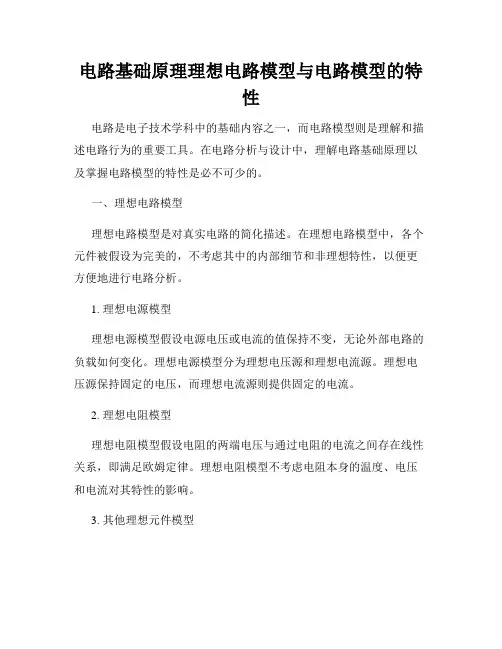

电路基础原理理想电路模型与电路模型的特性电路是电子技术学科中的基础内容之一，而电路模型则是理解和描述电路行为的重要工具。

在电路分析与设计中，理解电路基础原理以及掌握电路模型的特性是必不可少的。

一、理想电路模型理想电路模型是对真实电路的简化描述。

在理想电路模型中，各个元件被假设为完美的，不考虑其中的内部细节和非理想特性，以便更方便地进行电路分析。

1. 理想电源模型理想电源模型假设电源电压或电流的值保持不变，无论外部电路的负载如何变化。

理想电源模型分为理想电压源和理想电流源。

理想电压源保持固定的电压，而理想电流源则提供固定的电流。

2. 理想电阻模型理想电阻模型假设电阻的两端电压与通过电阻的电流之间存在线性关系，即满足欧姆定律。

理想电阻模型不考虑电阻本身的温度、电压和电流对其特性的影响。

3. 其他理想元件模型在理想电路模型中，还有其他一些常见的元件模型，如理想电感模型和理想电容模型。

理想电感模型假设电感没有串联电阻，而理想电容模型则假设电容没有漏电流。

这些简化的模型使电路分析更加便捷。

二、电路模型的特性电路模型的特性是指一个电路模型所具有的一些重要性质和行为。

了解电路模型的特性有助于我们更好地理解和分析实际电路。

1. 线性性电路模型常常基于线性元件，其特性满足叠加原理和比例原理。

线性性意味着电路模型中的电压、电流与电阻、电源的关系是线性的，可以通过简单的代数运算进行计算。

2. 固有频率响应电路模型的固有频率响应是指其对输入信号频率的响应特性。

不同类型的电路模型对频率的响应不同，如低通滤波器模型具有对低频信号的传递特性，而高通滤波器模型则具有对高频信号的传递特性。

3. 功率消耗与效率实际电路中，元件存在电阻、线损等造成能量损耗的因素。

电路模型的特性之一就是功率消耗与效率。

了解电路模型的功率和效率特性有助于评估电路的性能和优化设计。

4. 互连与通信特性电路模型中元件之间的互连和通信特性对于电路性能和数据传输起着重要作用。

实际电路与电路模型
实际电路是由实际电气器件相互连接而成，是构成各种电子系统的基本构件。

实际的电气器件(如电阻器,电容器,电感器,晶体管,集成电路,乃至发电机,电动机等),其共同特点是在工作时其内部存在电磁过程。

由实际电路可构成各种应用系统，如通信，计算机，掌握，动力，信号处理系统等。

在电路理论中，我们并不直接讨论实际电路，而是讨论实际电路的数学模型，即电路模型。

电路模型是由抱负化的电路元件相互连接构成的。

什么是抱负化的电路元件呢？抱负化电路元件（简称电路元件）是从实际器件的电磁特性抽象出来的数学模型，它与实际电气器件的区分和其作用在于：
1. 实际器件是物理实体，而电路元件是实际器件的科学抽象。

实际器件的种类繁多，而电路元件只有几种类型。

2. 实际器件除了具有某种主要的电磁特性外，还有某些其他的次要特性，对它们无法做出精确的定义。

而电路元件只体现某一方面的电磁特性，可以用严格的数学关系来描述。

3. 一个实际器件可用一个电路元件或多个电路元件的组合来作为它的模型，而且在不同的工作条件下，可以有不同的模型。

所以，电路模型是实际电路的近似和抽象。

用抱负化的模型，可以抓住电路的主要特性，简化分析过程。

以后，本课程争论的电路和元件，均指电路模型和电路元件。

电路基础原理理解电路中的电路模型与电路分析电路是电子工程中最基础而重要的概念之一。

为了能够更好地理解电路的运行原理和进行电路设计与分析，我们需要掌握电路中的电路模型与电路分析方法。

一、电路模型电路模型是对电路中各元件的行为进行抽象和描述的数学模型。

常见的电路模型包括理想电压源、理想电流源、电阻、电容和电感等。

1. 理想电压源：理想电压源是一个提供恒定电压输出的电压源。

它可以看作是一个内阻为零的电源，并且能够提供无限大的电流。

在实际电路中，通常使用电压源来表示电池、电源适配器等。

2. 理想电流源：理想电流源是一个提供恒定电流输出的电流源。

它可以看作是一个内电阻为无穷大的电源，并且能够提供无限大的电压。

在实际电路中，通常使用电流源来表示电流表、发电机等。

3. 电阻：电阻是电路中最基本的元件之一。

它的特性是通过电流和电压之间存在线性关系，即符合欧姆定律。

常见的电阻有固定电阻和可变电阻两种。

在电路模型中，电阻通常用一个具有固定阻值的箭头表示。

4. 电容：电容是一种能够储存电荷的元件。

在电路模型中，电容可以看作是由两个金属板之间夹着一个绝缘层构成的。

当电压施加在电容上时，可以导致电容充电或放电。

电容的特性可以用电流对电压的导数关系描述。

5. 电感：电感是一种能够储存磁场能量的元件。

在电路模型中，电感可以看作是一个线圈。

当电流通过电感时，可以产生磁场，并且磁场能量可以在电流中转换。

电感的特性可以用电压对电流的导数关系描述。

二、电路分析电路分析是指通过建立电路方程，计算电路中电流、电压和功率等参数的过程。

常见的电路分析方法包括基尔霍夫定律、戴维南等效电路定理和拉普拉斯变换等。

1. 基尔霍夫定律：基尔霍夫定律是电路分析中最常用的原理之一。

它包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在任意一个节点上，所有进入节点的电流等于所有离开节点的电流之和。

基尔霍夫电压定律指出，在任意一个回路中，所有电压源的电压和等于所有电阻、电容和电感元件的电压之和。

电路和电路模型电路是指包含电源、导线、电阻、电容、电感等元件的系统，能够实现电能的传输、转换、控制等功能。

电路被广泛应用于电子设备、通信设备、家用电器、汽车等各个领域。

而电路模型是对电路进行数学建模和分析的方法，是理论研究电路行为和设计电路的重要工具。

电路包含了若干个元件（如电源、电阻、电容、电感等），这些元件之间通过导线相连，形成了电路。

电路中电荷沿着电路的导线运动，形成了电流。

根据欧姆定律，电流与电压成正比，与电阻成反比。

这启示我们可以通过设计和连接不同的电阻、电流、电源和电容来实现特定的电路功能。

在实际应用中，通过特定的电路设计可以实现信号放大、数据处理、电源管理等功能。

电路的组成元件是电子元件，即储能件、控制流通与障碍流通的元件等，它们是电路的功能建筑。

电路中的储能元件存储电场能量，包括电容和电感。

电路中的控制流通与障碍流通的元件是指电导材料、二极管、三极管、场效应管、MOS管、运算放大器等元件。

这些元件能够通过电场或磁场等控制电流或电压，实现对电路行为的控制和调节。

电路模型是对电路进行数学建模的方法，通过数学方程描述电路的特性，可用于电路的理论分析和设计。

根据描述电路的方程形式，电路模型可以分为时域模型和频域模型。

时域模型描述电路的时间响应，由微分方程或差分方程表示电路元件的电压或电流与时间的关系。

频域模型则利用傅里叶变换将时域信号转换为频域信号，并进行频域分析，可以得到电路的频率特性。

电路模型对电路行为的分析有着重要的作用。

比如，在模拟电路中，模拟信号会经过若干个电路元件的影响，这时需要对电路进行分析，以确定电路的响应和性能。

在数字电路中，数字信号经过二进制数值转换输出，需对电路进行逻辑分析和时序分析。

在通信电路中，需要对电路进行频率特性和时域特性的分析，以保证信号传输的稳定性和可靠性。

总之，电路和电路模型是理论和应用领域重要的概念。

电路是电子设备的核心组成部分，电路模型则是对电路的理论分析工具。
