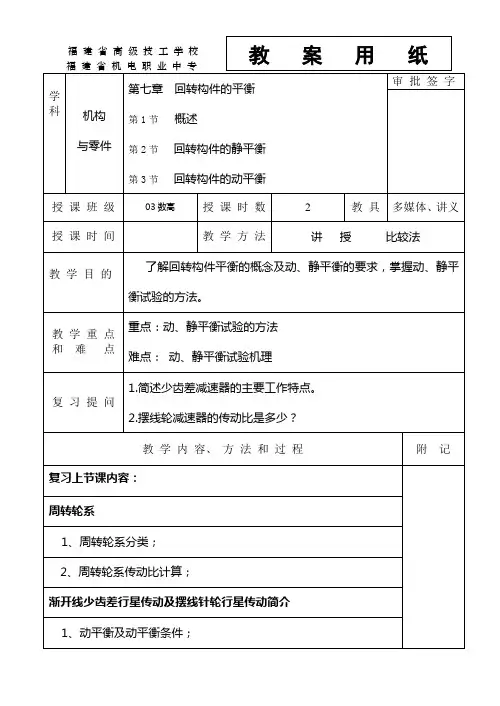

福 建 省 高 级 技 工 学 校
福 建 省 机 电 职 业 中 专
学
科
机构
与零件 第七章 回转构件的平衡
第1节 概述
第2节 回转构件的静平衡
第3节 回转构件的动平衡 审 批 签 字
授 课 班 级 03数高 授 课 时 数 2 教 具 多媒体、讲义
授 课 时 间 教 学 方 法 讲 授 比较法
教 学 目 的
了解回转构件平衡的概念及动、静平衡的要求，掌握动、静平衡试验的方法。
教 学 重 点
和 难 点 重点：动、静平衡试验的方法
难点： 动、静平衡试验机理
复 习 提 问 1.简述少齿差减速器的主要工作特点。
2.摆线轮减速器的传动比是多少？
教 学 内 容、 方 法 和 过 程 附 记
复习上节课内容：
周转轮系
1、周转轮系分类；
2、周转轮系传动比计算；
渐开线少齿差行星传动及摆线针轮行星传动简介
1、动平衡及动平衡条件； 教 案 用 纸 2、动平衡试验的基本原理
提问引入新课：
复习提问栏中2个问题
教
案 用 纸 附 页
教 学 内 容、方 法 和 过 程 附 记 §7-1 概述
一、机械的平衡
对高速及精密机械而言，机械平衡是个非常重要的问题，它包含回转件的平衡和机器在基座上的平衡两方面的内容。
回转件平衡的目的：调整回转件的质量分布，使回转件工作时离心力系达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。
二、回转件离心力的平衡和计算
1、回转件离心力的平衡
措施：安装配重或钻削配重。
2、回转件离心力计算
F = ωrgG2
§7-2 回转件的静平衡
一、静平衡的概念
将不平衡重量分布在同一回转平面内的回转构件的平衡称为静平衡。
二、静平衡及平衡条件
1、质量分布在同一回转面内回转件的不平衡重量产生的离心力的受力特点
各不平衡重量产生的离心力构成一个平面汇交力系。
机械设计基础(杨可桢版)1-18章答案(全)
机械设计基础习题答案
第八章 回转件的平衡
8-1解 ：依题意该转子的离心力大小为
该转子本身的重量为
则 ，即该转子的离心力是其本身重量的 倍。
8-2答 ：方法如下：
（ 1）将转子放在静平衡架上，待其静止，这时不平衡转子的质心必接近于过轴心的垂线下方；
（ 2）将转子顺时针转过一个小角度，然后放开，转子缓慢回摆。静止后，在转子上画过轴心的铅垂线1；
（ 3）将转子逆时针转过一个小角度，然后放开，转子缓慢回摆。静止后画过轴心的铅垂线2；
（ 4）做线1和2的角平分线，重心就在这条直线上。
8-3答 ：（ 1）两种振动产生的原因分析：主轴周期性速度波动是由于受到周期性外力，使输入功和输出功之差形成周期性动能的增减，从而使主轴呈现周期性速度波动，这种波动在运动副中产生变化的附加作用力，使得机座产生振动。而回转体不平衡产生的振动是由于回转体上的偏心质量，在回转时产生方向不断变化的离心力所产生的。（2）从理论上来说，这两种振动都可以消除。对于周期性速度波动，只要使输入功和输出功时时相等，就能保证机械运转的不均匀系数为零，彻底消除速度波动，从而彻底消除这种机座振动。对于回转体不平衡使机座产生的振动，只要满足静或动平衡原理，也可以消除的。（3）从实践上说，周期性速度波动使机座产生的振动是不能彻底消除的。因为实际中不可能使输入功和输出功时时相等，同时如果用飞轮也只能减小速度波动，而不能彻底消除速度波动。因此这种振动只能减小而不能彻底消除。对于回转体不平衡产生的振动在实践上是可以消除的。对于轴向尺寸很小的转子，用静平衡原理，在静平衡机上实验，增加或减去平衡质量，最后保证所有偏心质量的离心力矢量和为零即可。对于轴向尺寸较大的转子，用动平衡原理，在动平衡机上，用双面平衡法，保证两个平衡基面上所有偏心质量的离心力食量和为零即可。
8-4
图 8 . 7
机械设计基础基础自测题
第9章 机械零件设计概论
1.设计机械时，应考虑哪些基本要求？
2.何谓零件的失效？机械零件的主要失效形式有哪些？
3.零件失效的原因有哪些？
4.零件强度和刚度的条件是什么？
5.你熟悉：名义载荷、名义应力、计算载荷、计算应力、载荷系数等名词术语吗？
6.你熟悉机械零件的设计步骤吗？
7.变应力的基本参数是什么？循环特性的定义如何？对应的应力变化曲线如何？
8.在变应力作用下，零件的主要失效形式是什么？
9.机械零件的疲劳失效表现有哪些特征？
10.疲劳曲线的方程表达式是什么？
11.何谓极限应力？何谓许用应力？
12.你了解疲劳点蚀的破坏机理吗？
13.你会用简化后的赫兹公式计算两个零件的接触应力吗？
14.磨损的主要类型有哪些？
15.耐磨性计算的准则是什么？
16.制作机械零件的常用金属材料有哪些？
17.钢和铸铁的区分标志是什么？
18.铸铁有哪些种类？
19.常用钢材有哪些种类？
20.零件毛坯获取方法有哪些？
21.设计机械零件时，优先选取哪种材料？
22.常用的有色金属是哪些？
23.常用的非金属材料有哪些？
24.何谓零件的互换性？
25.你理解如下名词的物理含义吗？基本尺寸、实际尺寸、最大极限尺寸、最小极限尺寸、尺寸误差、上偏差、下偏差、尺寸公差、零线、公差带、孔与轴的基本偏差、公差等级与标记方法、配合、间隙或过盈。
26.配合的类型有哪三种？其孔与轴的公差带相对位置如何？
27.配合的基准制有哪两种？对应份公差带位置如何？
28.试解释配合代号: H6/h5 (基准制、孔、轴代号、精度等级)
29.表面粗糙度反映零件的什么误差？
30.表面粗糙度对零件功能有何影响？
31.不同加工方法获得的零件表面粗糙度变化趋势如何？
32.何谓优先数系？
33.零件工艺性良好的标志是什么？
34.零件的工艺性优势哪些基本要求？
35.何谓标准化？制定标准化有何意义？

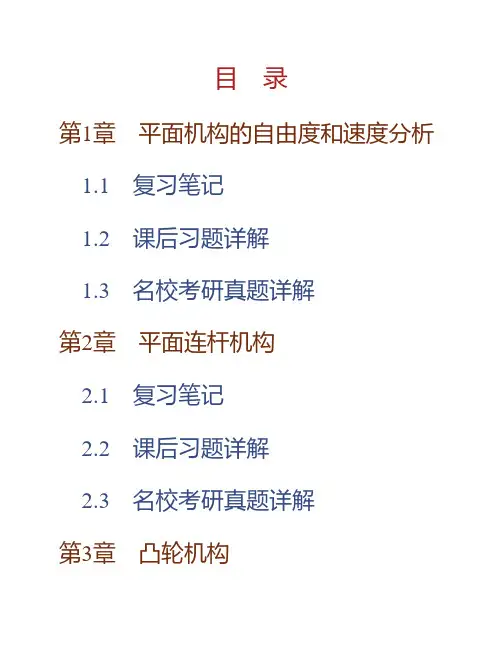

目 录
第1章 平面机构的自由度和速度分析
1.1 复习笔记
1.2 课后习题详解
1.3 名校考研真题详解
第2章 平面连杆机构
2.1 复习笔记
2.2 课后习题详解
2.3 名校考研真题详解
第3章 凸轮机构3.1 复习笔记
3.2 课后习题详解
3.3 名校考研真题详解
第4章 齿轮机构
4.1 复习笔记
4.2 课后习题详解
4.3 名校考研真题详解
第5章 轮 系
5.1 复习笔记
5.2 课后习题详解5.3 名校考研真题详解
第6章 间歇运动机构
6.1 复习笔记
6.2 课后习题详解
6.3 名校考研真题详解
第7章 机械运转速度波动的调节
7.1 复习笔记
7.2 课后习题详解
7.3 名校考研真题详解
第8章 回转件的平衡8.1 复习笔记
8.2 课后习题详解
8.3 名校考研真题详解
第9章 机械零件设计概论
9.1 复习笔记
9.2 课后习题详解
9.3 名校考研真题详解
第10章 连 接
10.1 复习笔记
10.2 课后习题详解10.3 名校考研真题详解
第11章 齿轮传动
11.1 复习笔记
11.2 课后习题详解
11.3 名校考研真题详解
第12章 蜗杆传动
12.1 复习笔记
12.2 课后习题详解
12.3 名校考研真题详解
第13章 带传动和链传动13.1 复习笔记
13.2 课后习题详解
13.3 名校考研真题详解
第14章 轴
14.1 复习笔记
14.2 课后习题详解
14.3 名校考研真题详解
第15章 滑动轴承
15.1 复习笔记
15.2 课后习题详解15.3 名校考研真题详解
第16章 滚动轴承
16.1 复习笔记
16.2 课后习题详解
16.3 名校考研真题详解
第17章 联轴器、离合器和制动器
17.1 复习笔记
17.2 课后习题详解
17.3 名校考研真题详解
第18章 弹 簧18.1 复习笔记
18.2 课后习题详解
18.3 名校考研真题详解
附 录 指定杨可桢《机械设计基
础》教材为考研参考书目的院校列表第1章 平面机构的自由度和速度分析
1.1 复习笔记
一、运动副及其分类
