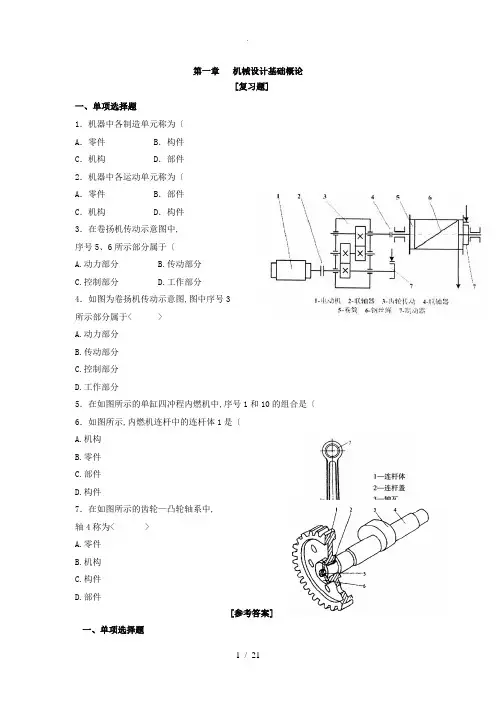

1 / 21 第一章 机械设计基础概论
[复习题]
一、单项选择题
1．机器中各制造单元称为〔
A．零件 B．构件
C．机构 D．部件
2．机器中各运动单元称为〔
A．零件 B．部件
C．机构 D．构件
3．在卷扬机传动示意图中,
序号5、6所示部分属于〔
A.动力部分 B.传动部分
C.控制部分 D.工作部分
4．如图为卷扬机传动示意图,图中序号3
所示部分属于< >
A.动力部分
B.传动部分
C.控制部分
D.工作部分
5．在如图所示的单缸四冲程内燃机中,序号1和10的组合是〔
6．如图所示,内燃机连杆中的连杆体1是〔
A.机构
B.零件
C.部件
D.构件
7．在如图所示的齿轮—凸轮轴系中,
轴4称为< >
A.零件
B.机构
C.构件
D.部件
[参考答案]
一、单项选择题 .
2 / 21 1A,2D,3D,4B,5B,6B,7A
第二章 平面机构运动简图及自由度
[复习题]
一、单项选择题
1．在平面机构中,每增加一个高副将引入〔
A．0个约束 B．1个约束 C．2个约束 D．3个约束
2．在平面机构中,每增加一个低副将引入〔
A．0个约束 B．1个约束 C．2个约束 D．3个约束
3．平面运动副所提供的约束为〔
A.1 B.2 C.1或2 D.3
4．平面运动副的最大约束数为〔
A．1 B．2 C．3 D．5

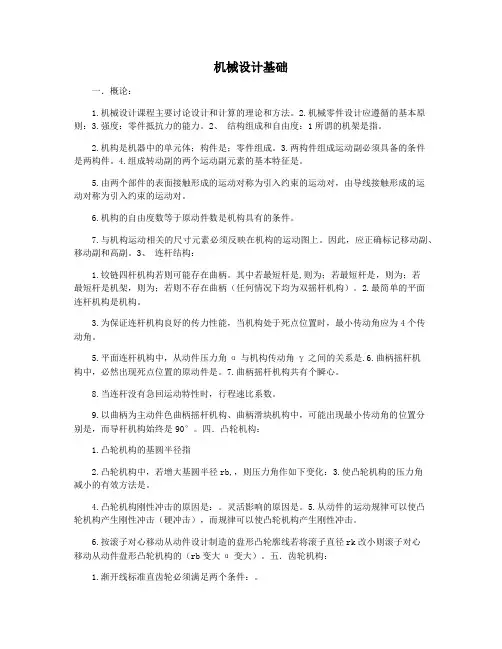

机械设计基础
一．概论：
1.机械设计课程主要讨论设计和计算的理论和方法。2.机械零件设计应遵循的基本原则：3.强度：零件抵抗力的能力。2、 结构组成和自由度：1所谓的机架是指。
2.机构是机器中的单元体；构件是；零件组成。3.两构件组成运动副必须具备的条件是两构件。4.组成转动副的两个运动副元素的基本特征是。
5.由两个部件的表面接触形成的运动对称为引入约束的运动对，由导线接触形成的运动对称为引入约束的运动对。
6.机构的自由度数等于原动件数是机构具有的条件。
7.与机构运动相关的尺寸元素必须反映在机构的运动图上。因此，应正确标记移动副、移动副和高副。3、 连杆结构：
1.铰链四杆机构若则可能存在曲柄。其中若最短杆是,则为；若最短杆是，则为；若最短杆是机架，则为；若则不存在曲柄（任何情况下均为双摇杆机构）。2.最简单的平面连杆机构是机构。
3.为保证连杆机构良好的传力性能，当机构处于死点位置时，最小传动角应为4个传动角。
5.平面连杆机构中，从动件压力角α与机构传动角γ之间的关系是.6.曲柄摇杆机构中，必然出现死点位置的原动件是。7.曲柄摇杆机构共有个瞬心。
8.当连杆没有急回运动特性时，行程速比系数。
9.以曲柄为主动件色曲柄摇杆机构、曲柄滑块机构中，可能出现最小传动角的位置分别是，而导杆机构始终是90°。四．凸轮机构：
1.凸轮机构的基圆半径指
2.凸轮机构中，若增大基圆半径rb,，则压力角作如下变化：3.使凸轮机构的压力角减小的有效方法是。
4.凸轮机构刚性冲击的原因是：。灵活影响的原因是。5.从动件的运动规律可以使凸轮机构产生刚性冲击（硬冲击），而规律可以使凸轮机构产生刚性冲击。
6.按滚子对心移动从动件设计制造的盘形凸轮廓线若将滚子直径rk改小则滚子对心移动从动件盘形凸轮机构的（rb变大α变大）。五．齿轮机构：
《机械设计基础课程》相关习题（doc 20页）
《机械设计基础课程》习题
第1章 机械设计基础概论
1-1 试举例说明机器、机构和机械有何不同？
1-2 试举例说明何谓零件、部件及标准件？
1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？
1-4 常见的零件失效形式有哪些？
1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？
1-6 什么是磨损？分为哪些类型？
1-7 什么是零件的工作能力？零件的计算准则是如何得出的？
1-8 选择零件材料时，应考虑那些原则？
1-9 指出下列材料牌号的含义及主要用途： Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。
第2章 现代设计方法简介
第4章 平面连杆机构
4-1 四杆机构的急回特性是何含义？什么条件下机构才具有急回特性？
4-2 什么是四杆机构的死点？试举出几个利用和克服死点的实例。
4-3 试述压力角的概念，并分析它对机构的工作性能有什么影响？
4-4 举例说明铰链四杆机构的三种演化方法。
4-5 如图所示，已知AD =250 mm；BC =265 mm；CD =110 mm；AB = 60 mm，且是主动件。试确定：
⑴ 该铰链四杆机构的类型； ⑵ 该机构的行程速比系数K。
4-6 分析图示偏置曲柄滑块机构有曲柄的条件。当取滑块为主动件时，试确定机构的死点位置。
4-7 如图所示，已知铰链四杆机构各杆长度，试问：
⑴ 是铰链四杆机构中的哪种基本机构；
⑵ 若AB是原动件，在图中画出此机构最小传动角出现的位置；
⑶ 若以AB为原动件，该机构有无急回特性，为什么？
4-8 试设计一脚踏轧棉机的曲柄摇杆机构。如图所示，要求踏板机构CD在水平位置上下各摆10°，
且CD的长度500 mm ，AD的长度是1000 mm。试用图解法求曲柄AB和连杆BC的长度？
4-9 试用图解法设计一自动上料机所用的偏置曲柄滑块机构，如图所示。要求曲柄主动时，行程速比系数K = 1.4，被推运的工件的长度l = 40 mm，初选偏距e = 20 mm ，工作行程最大压力角为α max = 45°。滑块的行程H应比工件的长度略大些，以保证料斗上的工件能顺利下落。

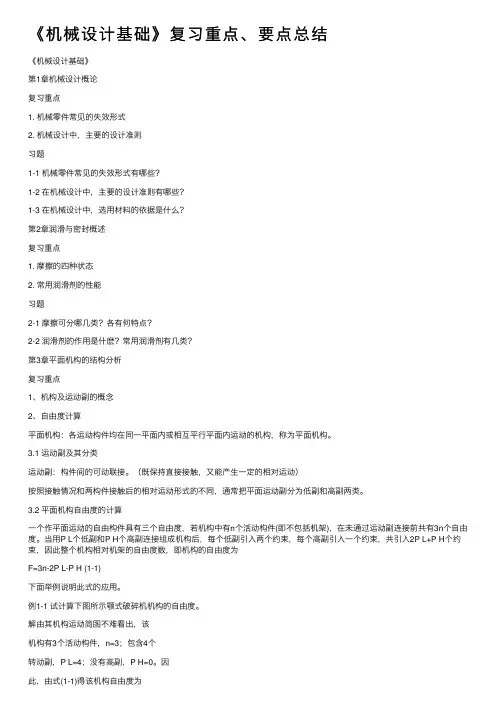

《机械设计基础》复习重点、要点总结
《机械设计基础》
第1章机械设计概论
复习重点1. 机械零件常见的失效形式
2. 机械设计中，主要的设计准则
习题1-1 机械零件常见的失效形式有哪些？
1-2 在机械设计中，主要的设计准则有哪些？
1-3 在机械设计中，选⽤材料的依据是什么？
第2章润滑与密封概述
复习重点1. 摩擦的四种状态
2. 常⽤润滑剂的性能
习题2-1 摩擦可分哪⼏类？各有何特点？
2-2 润滑剂的作⽤是什麽？常⽤润滑剂有⼏类？
第3章平⾯机构的结构分析
复习重点1、机构及运动副的概念
2、⾃由度计算
平⾯机构：各运动构件均在同⼀平⾯内或相互平⾏平⾯内运动的机构，称为平⾯机构。3.1 运动副及其分类
运动副：构件间的可动联接。（既保持直接接触，⼜能产⽣⼀定的相对运动）
按照接触情况和两构件接触后的相对运动形式的不同，通常把平⾯运动副分为低副和⾼副两类。3.2 平⾯机构⾃由度的计算
⼀个作平⾯运动的⾃由构件具有三个⾃由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个⾃由度。当⽤P L个低副和P H个⾼副连接组成机构后，每个低副引⼊两个约束，每个⾼副引⼊⼀个约束，共引⼊2P L+P H个约束，因此整个机构相对机架的⾃由度数，即机构的⾃由度为F=3n-2P L-P H (1-1)
下⾯举例说明此式的应⽤。
例1-1 试计算下图所⽰颚式破碎机机构的⾃由度。
解由其机构运动简图不难看出，该
机构有3个活动构件，n=3；包含4个
转动副，P L=4；没有⾼副，P H=0。因
此，由式(1-1)得该机构⾃由度为F=3n-2P L-P H =3×3-2×4-0=1
3. 2.1 计算平⾯机构⾃由度的注意事项
应⽤式(1-1)计算平⾯机构⾃由度时，还必须注意以下⼀些特殊情况。1. 复合铰链
2. 局部⾃由度
3. 虚约束
例3-2 试计算图3-9所⽰⼤筛机构的⾃由度。
解机构中的滚⼦有⼀个局部⾃由度。顶杆与机架在E和E′组成两个导路平⾏的移动副，其中之⼀为虚约束。C处是复合铰链，3个构件组成两转动副。今将滚⼦与顶杆焊成⼀体，去掉移动副E′，
