机械设计基础 课后习题答案 第三版 高等教育出版社课后答案(1-18章全)
机械设计基础 课后习题答案
第三版 高等教育出版社目录
第 1 章 机械设计概述???????????????????????????????????????????????????????????????????????????????????????????????????? 1
第 2 章 摩擦、磨损及润滑概述???????????????????????????????????????????????????????????????????????????????????? 3
第 3 章 平面机构的结构分析???????????????????????????????????????????????????????????????????????????????????????? 12
第 4 章 平面连杆机构???????????????????????????????????????????????????????????????????????????????????????????????????? 16
第 5 章 凸轮机构?????????????????????????????????????????????????????????????????????????????????????????????????????????????36
第 6 章 间歇运动机构???????????????????????????????????????????????????????????????????????????????????????????????????? 46
第 7 章 螺纹连接与螺旋传动???????????????????????????????????????????????????????????????????????????????????????? 48
《机械设计基础》课程
复习参考题
2013年元月
第一章 概 论
一、填空题
1、在完整的机构中由三类构件组成，分别为 、 和机架。
2、机械装置中 是运动的单元体， 是制造的单元体。
3、机械零件由于某种原因丧失正常工作能力称之为 。
4、机器和机构总称为 。
二、简答题
1、机械零件常见的失效形式有哪些?
2、机械零件常用的材料有哪些？
第二章 平面机构的运动简图及自由度
一、填空题
1、构件的自由度是指 。
2、两构件之间以线接触所组成的平面运动副，称为 副，它产生 个约束，而保留 个自由度。
3、机构中的运动副是指 。
4、机构具有确定的相对运动条件是原动件数 机构的自由度。
5、在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入
_____个约束，构件数、约束数与·机构自由度的关系是 。
6、在平面机构中，具有两个约束的运动副是 副，具有一个约束的运动副是 副 。
7、计算平面机构自由度的公式为Ｆ= ，应用此公式时应注意判断：((A)) 铰链，((B)) 自由度，((C)) 约束。
8、机构中的复合铰链是指 ；
局部自由度是指 ；虚约束是指 。
二、选择题
1、有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 。
第 1 页 共 28 页
机械设计基础（上）
绪 论
复习思考题
1、 试述构件和零件的区别与联系？
2、 何谓机架、原动件和从动件？
第一章 机械的结构分析
复习思考题
1、两构件构成运动副的特征是什么？
2、如何区别平面及空间运动副？
3、 何谓自由度和约束？
4、 转动副与移动副的运动特点有何区别与联系？
5、 何谓复合铰链？计算机构自由度时应如何处理？
6、 机构具有确定运动的条件是什么？
7、 什么是虚约束？
习题
1、 画出图示平面机构的运动简图，并计算其自由度。
（a） (b) (c)
2、一简易冲床的初拟设计方案如图。设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压第 2 页 共 28 页
的目的。试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。
(a) (b) (c)
(d) (e) (f)
第二章 平面机构的运动分析
第
3 页 共 28 页
复习思考题
1、已知作平面相对运动两构件上两个重合点的相对速度12AAV及12BBV的方向，它们的相对瞬心P12在何处？
2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？
3、如何考虑机构中不组成运动副的两构件的速度瞬心？
4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？
5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？

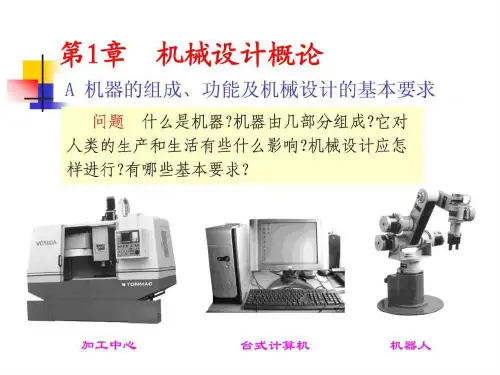

第一章 机械设计基础概论
一．机器的组成：
1. 按机器的各部分功能分析：机器由四大部分组成：动力部分，工作部分，传动部分，控制部分；
2. 按机器的构成分析：机器是由一个或几个机构和动力源组成。机构是由若干个构件通过可动联接（零件之间有相对运动的联接）面组成的具有确定运动的组合体。构件是由一个或若干个零件通过刚性联接而组成，它是运动的单元体。机械零件是加工的单元体。机器和机构统称为机械。
第二章 平面机构运动简图及自由度度
一．运动副：两构件直接接触并能产生相对运动的活联接称为运动副。分为高副和低副，高副：以点或线接触所形成的运动副称为高副，如凸轮副和齿轮副；低副：以面接触所形成的运动副称为低副，如转动副，移动副。
第二节．平面机构的自由度：一个自由构件在平面中，有三个自由度。沿X，Y轴移动和绕Z轴转动。
二．平面运动副对构件的约束：每个低副引入两个约束，每个高副引入一个约束。
三．平面机构的自由度：设一个平面机构有N个构件，其中必有一个构件为机架，故活动构件数为n,其中PL个低副，PH个高副，则这些运动副引入的约束为2PL+PH，若用F表示自由度，则F=3n-2PL-PH，这就是平面自由度计算公式。也称为平面机构的结构公式。
四．机构具有确定运动的条件：机构的自由度数目必须与主动件数目相等。自由度F要大于零。
五．复合铰链、局部自由度和虚约束
1. 复合铰链：由两个以上的构件通过转动副并联在一起所构成的铰链称为复合铰链。用K个构件构成的复合铰链其转动副数目应为K-1。
2.局部自由度：在机构中常用一种与整个机构运动无关的。局部的独立运动，称为局部自由度，在计算机构自由度时应除去不计。
3.虚约束：机构中某些运动副所引入的约束可能与其他运动副所起到的限制作用是一致的，这种对机构不起真正约束作用的约束称为虚约束，在计算自由度时也应除去不计。平面机构的虚约束常出现在以下场合中：1）两构件组成多个平行的移动副时，只有一个移动副起作用；2）两构件间组成多个轴线重合的转动副，只有一个转动副起作用；3）传递机构中的对称部分。
