《机械设计基础》试题库_机械零件设计概论

.

1 / 21 第一章 机械设计基础概论

[复习题]

一、单项选择题

1．机器中各制造单元称为〔

A．零件 B．构件

C．机构 D．部件

2．机器中各运动单元称为〔

A．零件 B．部件

C．机构 D．构件

3．在卷扬机传动示意图中,

序号5、6所示部分属于〔

A.动力部分 B.传动部分

C.控制部分 D.工作部分

4．如图为卷扬机传动示意图,图中序号3

所示部分属于< >

A.动力部分

B.传动部分

C.控制部分

D.工作部分

5．在如图所示的单缸四冲程内燃机中,序号1和10的组合是〔

6．如图所示,内燃机连杆中的连杆体1是〔

A.机构

B.零件

C.部件

D.构件

7．在如图所示的齿轮—凸轮轴系中,

轴4称为< >

A.零件

B.机构

C.构件

D.部件

[参考答案]

一、单项选择题 .

2 / 21 1A,2D,3D,4B,5B,6B,7A

第二章 平面机构运动简图及自由度

[复习题]

一、单项选择题

1．在平面机构中,每增加一个高副将引入〔

A．0个约束 B．1个约束 C．2个约束 D．3个约束

2．在平面机构中,每增加一个低副将引入〔

A．0个约束 B．1个约束 C．2个约束 D．3个约束

3．平面运动副所提供的约束为〔

A.1 B.2 C.1或2 D.3

4．平面运动副的最大约束数为〔

A．1 B．2 C．3 D．5

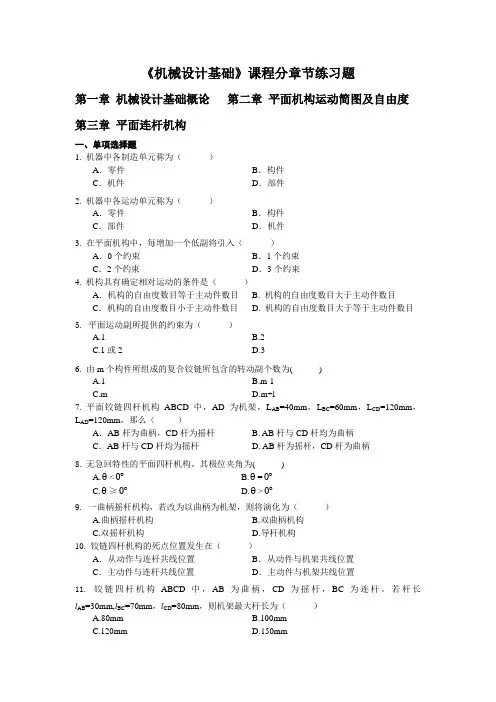

《机械设计基础》课程分章节练习题

第一章 机械设计基础概论 第二章 平面机构运动简图及自由度

第三章 平面连杆机构

一、单项选择题

1. 机器中各制造单元称为（ ）

A．零件 B．构件

C．机件 D．部件

2. 机器中各运动单元称为（ ）

A．零件 B．构件

C．部件 D．机件

3. 在平面机构中，每增加一个低副将引入（ ）

A．0个约束 B．1个约束

C．2个约束 D．3个约束

4. 机构具有确定相对运动的条件是（ ）

A．机构的自由度数目等于主动件数目 B. 机构的自由度数目大于主动件数目

C．机构的自由度数目小于主动件数目 D. 机构的自由度数目大于等于主动件数目

5. 平面运动副所提供的约束为（ ）

A.1 B.2

C.1或2 D.3

6. 由m个构件所组成的复合铰链所包含的转动副个数为( )

A.1 B.m-1

C.m D.m+l

7. 平面铰链四杆机构ABCD中，AD为机架，LAB=40mm，LBC=60mm，LCD=120mm，LAD=120mm，那么（ ）

A．AB杆为曲柄，CD杆为摇杆 B. AB杆与CD杆均为曲柄

C．AB杆与CD杆均为摇杆 D. AB杆为摇杆，CD杆为曲柄

8. 无急回特性的平面四杆机构，其极位夹角为( )

A.<0 B.=0

C.≥0 D.>0

9. 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（ ）

A.曲柄摇杆机构 B.双曲柄机构

C.双摇杆机构 D.导杆机构

10. 铰链四杆机构的死点位置发生在（ ）

A．从动作与连杆共线位置 B．从动件与机架共线位置

C．主动件与连杆共线位置 D．主动件与机架共线位置

11. 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若杆长lAB=30mm,lBC=70mm，lCD=80mm，则机架最大杆长为（ ）

一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为 【 】

A．轮齿疲劳折断 B. 齿面疲劳点蚀

C．齿面胶合 D. 齿面塑性变形

2．带传动在工作时产生弹性滑动，是由于 【 】

A．包角α太小 B. 初拉力F0太小

C．紧边与松边拉力不等 D. 传动过载

3．在下列四种型号的滚动轴承中，只能承受径向载荷的是 【 】

A．6208 B. N208 C. 3208 D. 5208

4．下列四种螺纹中，自锁性能最好的是 【 】

A．粗牙普通螺纹 B.细牙普通螺纹

C．梯形螺纹 D.锯齿形螺纹

5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为 【 】

A．减小齿面滑动速度υs B. 减少蜗杆头数Z1

C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q

6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指 【 】

A．弹簧外径与簧丝直径之比值

B．弹簧内径与簧丝直径之比值

C．弹簧自由高度与簧丝直径之比值

D．弹簧中径与簧丝直径之比值

7．普通平键接联采用两个键时，一般两键间的布置角度为 【 】

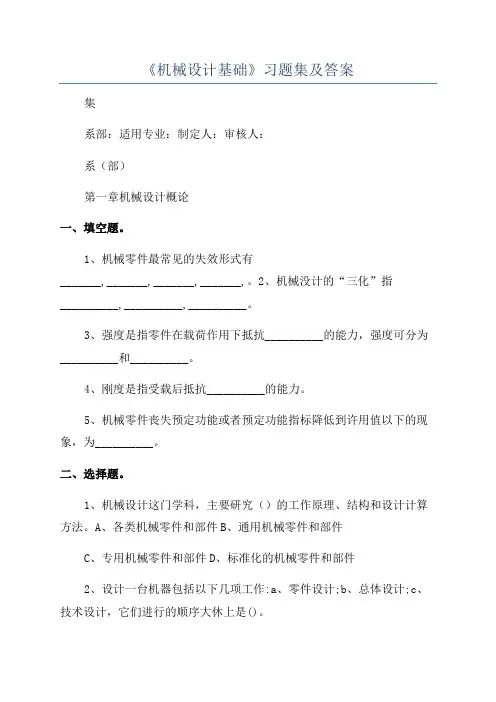

《机械设计基础》习题集及答案

集

系部：适用专业：制定人：审核人：

系（部）

第一章机械设计概论

一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。A、各类机械零件和部件B、通用机械零件和部件

C、专用机械零件和部件D、标准化的机械零件和部件

2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是()。 A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑

4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形

B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作

D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB

三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。3、由于强度不够引起的破坏是零件失效中最常见的形式。4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。
