h一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为35kV的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
h5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
××变电站××kV××电容器(串并联、集合式)间隔试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时××供电公司××××班1 适用范围本作业指导书仅适用于××变电站35kV 及以下××电容器（串并联、集合式）间隔交接验收试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。
2、引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书发布时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号局部放电试验 GB/T 7354—2003电气装置安装工程电气设备交接试验标准 GB 50150 –1991安徽电网并联电容器组管理规定[2005]63号试验仪器使用说明书3、试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 人员分工4 试验程序4.1 开工4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录试验记录。
**** ****电力公司企业标准***2020310-2017电力设备预防性试验规程2017-1-18发布2017-1-18实施***电力公司发布***2020310-2017目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (4)4总则 (6)5电力变压器及电抗器 (9)6互感器 (23)7开关设备 (33)8套管 (44)9支柱绝缘子、盘形悬式绝缘子和复合绝缘子 (46)10电力电缆线路 (48)11电容器 (53)12绝缘油和六氟化硫气体 (56)13避雷器 (60)14母线 (62)151KV以上的架空电力线路 (64)16接地装置 (65)17串补装置....................................................... 错误!未定义书签。
18旋转电机. (70)附录A(规范性附录) 绝缘子的交流耐压试验电压标准 (79)附录B(资料性附录) 污秽等级与现场污秽度 (79)附录C(资料性附录) 有效接地系统接地装置（接地网）安全性状态评估的内容、项目和要求 (80)附录D(资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法 (82)附录E(规范性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗85附录F(提示性附录) 发电机定子绕组端部手包绝缘表面电位测量的限值 (88)附录G(提示性附录) 电机定子绕组绝缘电阻值换算至运行温度时的换算系数 (89)附录H(提示性附录) 橡塑电缆内衬层和外护套破坏进水的确定方法 (89)附录I(提示性附录) 橡塑电缆附件中金属层的接地方法 (90)附录J(提示性附录) 避雷器的电导电流值和工频放电电压值 (90)前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统技术监督工作的主要依据，本标准颁布之前，公司是参照南方电网有关电力设备预防性试验规程执行,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应本公司管理与设备的实际情况，特编制本标准。
开关设备常规预防性试验第一节测量绝缘电阻一、试验目的检查开关设备主回路整体对地、断口之间绝缘状况，判定开关设备各部分对地绝缘电阻是否满足运行需要。
二、试验周期真空断路器：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、必要时。
负荷开关：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定开关设备具备试验条件：落实安全措施，停电并验明无电。
3、测量各相整体对地绝缘电阻：将各相用短接线短接，用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器其中一相，“E”端测试线接开关设备金属外壳。
4、测量断口间绝缘电阻：将开关上部三相用短接线短接，下部三相用短接线短接后接地。
用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器上部其中一相，“E”端测试线接开关设备金属外壳。
5、放电：所测三相开关分别对地进行充分放电。
6、拆除短接线、接地线：拆除所有短接线和接地线。
7、整理仪器：收拾整理仪表。
四、合格标准1、用兆欧表2500V档位测量，绝缘电阻6kV、10kV真空断路器断口绝缘电阻A级检修后大于等于1000MΩ，运行中或B级检修后大于等于300MΩ。
2、负荷开关二次回路用兆欧表1000V档位测量，二次回路绝缘电阻不低于2MΩ。
五、注意事项1、开关设备停电，并将开关设备与有电部分隔离2、拆除出线高压电缆，防止反送电。
3、气体绝缘开关设备应检查气体密度计指示正常。
4、开关设备试验用全部短接线应登记，试验完成后要全部拆除。
第二节测量导电回路电阻一、试验目的检查开关设备动、静触头之间的接触电阻，判定开关设备三相导电回路电阻是否平衡，是否能够满足运行需求。

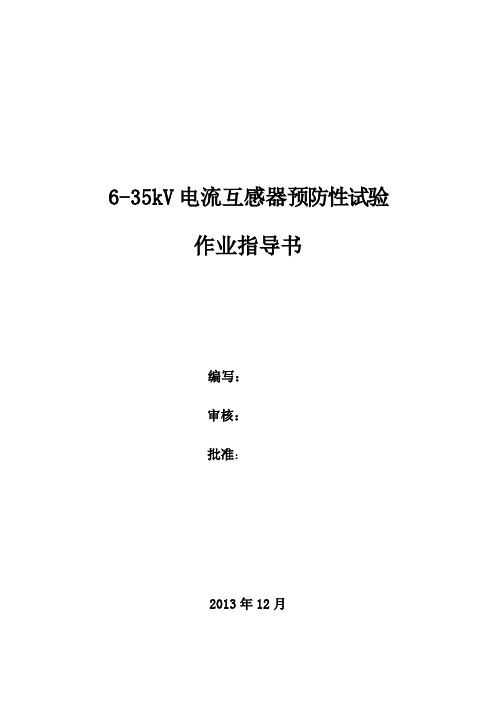

6-35kV 电流互感器预防性试验
作业指导书
编写：
审核：
批准：
2013年12月
一、适用范围：
本作业指导书适用于6-35kV电流互感器预防性试验。
二、规范性引用文件：
1、GB 50150 2006 电气装臵安装工程电气设备交接试验标准。
2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。
3、Q/CSG 1 0007 2004 电力设备预防性试验规程。
4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。
5、JB/T 5357－2002 《电压互感器试验导则》。
6、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。
7、电气试验规程和运行规程。
三、支持文件：
1、一次接线图。
2、试验方案。
3、试验原始数据记录本。
4、电流互感器出厂试验报告。
5、电流互感器交接试验报告。
4、历次预防性试验报告。
四、试验前准备工作安排：
5、试验程序:
8、附录: 试验记录。
电气试验专业作业指导书湖北电力建设第二程公司2011年8月目录1．避雷器电气试验作业指导书2．变压器电气试验作业指导书3．互感器电气试验作业指导书4．开关设备电气试验作业指导书一、避雷器电气试验作业指导书一、适用范围本作业指导书适用于避雷器预试工作。
二、引用的标准和规程2.1 DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；2.2 GB50150-91电气装置安装工程电气设备交接试验标准；2.3 Q/CSG10007-2004 电气设备预防性试验规程；2.4 DL/T596-1996 电力设备预防性试验规程。
三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量小线箱（各种小线夹1个1 工频升压设备1只7及短线2 兆欧表（2500V）1只8 常用工具1套常用仪表（电压表、3 放电计数器测试棒1套91套万用表）4 电源盘及刀闸板2副10 前次试验报告1本5 绝缘板1块116 温湿度计1个12四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围110kV及以上避雷器交接试验和预试。
1.3试验时使用的仪器35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
10kV(15.75kV)电压互感器预防性试验作业指导书国网河南长葛电力供电公司110kV孟排站10kV西母电压互感器预防性试验作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 设备铭牌参数 (1)5 试验周期、项目和要求 (2)6 试验所需材料、备品、工器具 (3)7 试验程序 (4)附录1 发电机出口电压互感器试验记录 (8)附录2 发电机出口电压互感器试验报告 (9)10kV(15.75kV)电压互感器预防性试验1范围本程序文件适用于漫湾发电厂10kV(15.75kV)电压互感器的预防性试验,本规程规定了电压互感器预防性试验的项目、周期、要求，以及试验方法的要求。
2规范性引用文件《电力设备预防性试验规程》DL/T596—1996《电气设备预防性试验方法》——陈化钢著《高压电气设备试验方法》——河南省电力试验研究院《现场绝缘试验实施导则》DL/474.1~6—1992孟排变电站一次接线图3术语和定义3.1绝缘电阻：在绝缘体的临界电压以下，施加的直流电压-U时，测量其所含的离子沿电场方向移动形成的电导电流Ig，应用欧姆定律所确定的比值。
即R i=-U/Ig。
3.2吸收比K1：60秒时绝缘电阻值（R60）与15秒时绝缘电阻值（R15）之比值。
即K1=R60/R15。
3.3极化指数K2：10分钟时绝缘电阻值（R10m）与60秒时绝缘电阻值（R60）之比值。
即K2=R10m i n/R1m i n。
3.4直流泄漏电流：当直流电压加至被试品的瞬间，流经试品的电流有电容电流、吸收电流和泄漏电流。
电容电流是瞬时电流，吸收电流也在较长时间内衰减完毕，最后逐渐稳定的就是泄漏电流。
3.5介质损耗:在电压作用下电介质中产生的一切损耗称为介质损耗。
4设备铭牌参数4.1铭牌（2YH）4.2铭牌（2YH）5.1电磁式电压互感器的试验项目、周期和要求见表8。
互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况，判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。
二、试验周期浇筑式电流互感器:1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
电磁式电压互感器（固体绝缘）：1、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以3年为一个周期进行试验。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定互感器具备试验条件：落实安全措施，拆除电压互感器高压保险，拆除电流互感器下侧电缆。
3、互感器一次绕组对二次绕组及地绝缘电阻测量：将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量，仪表“L”端测试线接互感器一次绕组，“E”端测试线接二次绕组或者互感器金属外壳，记录1min绝缘电阻值。
4、互感器二次绕组间及其对外壳（地）绝缘电阻测量：将互感器二次绕组接地点全部拆除，将所要测量的二次绕组短接，其它二次绕组短接并接地。
用兆欧表500V 档位进行测量，仪表“L”端测试线接所要测量的二次绕组，“E”端测试线接互感器金属外壳。
记录1min绝缘电阻值，同理测量其它二次绕组绝缘电阻。
5、互感器一次绕组、二次绕组对地充分放电：依次将互感器一次绕组、二次绕组对地充分放电。
6、拆除二次绕组短接线并恢复二次绕组所有接地点：拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。
7、整理仪器：收拾整理仪表。
四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。
2、二次绕组间及对地大于等于1000MΩ。
五、注意事项1、互感器上级开关停电，防止突然来电。
变电站 kV 线干式电压互感器试验作业指导书编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期：年月日时至年月日时
供电公司班
1 适用范围
本作业指导书仅适用于变电站 kV 线干式电压互感器交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书发布时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号
电业安全工作规程（热力和机械）电安生[1994]227号
安全生产工作规定国家电网总[2003]407号
电力设备预防性试验规程 DL/T 596-1996
电压互感器出厂说明书及出厂试验报告
电气装置安装工程电气设备交接试验标准 GB50150－91
安徽电网电力设备预防性试验规程（试行）电生[2005]255号
局部放电试验 GB/T 7354--2003
试验仪器使用说明书
3试验前准备工作安排
3.1 准备工作安排
3.2 人员要求
3.3 仪器仪表和工具
3.4 危险点分析
3.5 人员分工
4 试验程序
4.1 开工
4．2试验项目和操作标准
4.3 竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
试验记录
电磁式电压互感器绝缘试验原始记录。
广西水利电业集团有限公司预防性试验作业指导书（变电站10kV分册）二○一○年十二月前言预防性试验是为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。
预防性试验是电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段之一。
为了强化一次设备定期预防性试验工作，规范预防性试验现场作业，广西水利电业集团有限公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
本作业指导书系参照国家标准、行业标准、国家电网标准及相关的技术规范、规定编写，涵盖所有一次设备的相关试验项目，规范相应的试验方法和程序、规范试验仪器和设备。
本作业指导书对变电站10kV设备（包括变低/母联开关间隔、站用变压器间隔、电压互感器间隔、电容器组间隔、出线开关间隔）周期性的预防性试验（电气部分）工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导变电站10kV设备的预防性试验工作。
目录10kV变低/母联开关间隔预防性试验（电气部分）作业指导书 (1)10kV站用变压器间隔预防性试验（电气部分）作业指导书 (20)10kV电压互感器间隔预防性试验（电气部分）作业指导书 (47)10kV电容器组间隔预防性试验（电气部分）作业指导书 (66)10kV出线开关间隔预防性试验（电气部分）作业指导书 (97)10kV变低/母联开关间隔预防性试验（电气部分）作业指导书10kV变低/母联开关间隔预防性试验（电气部分）作业指导书1范围本作业指导书适用于10kV变低/母联开关（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）周期性的预防性试验（电气部分）工作。
2规范性引用文件GB3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验国家电网安监[2009]664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）使用说明书开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。
35kV电压互感器预防性试验标准化作业指导
书
一、引言
35kV电压互感器是电力系统中重要的电气设备，用于测量和保护高压输电线路中的电压。
为确保电压互感器的正常运行和安全性，预防性试验是必不可少的。
本作业指导书旨在制定35kV电压互感器预防性试验的标准化作业流程，以确保试验的准确性和可靠性。
二、试验目的
本试验旨在检验35kV电压互感器的绝缘性能和工作状态，确保其在正常运行条件下的可靠性和安全性。
具体目的包括：
1. 检测电压互感器的绝缘电阻，判断绝缘性能是否符合要求；
2. 检查电压互感器的绝缘油，确保其无异常；
3. 检验电压互感器的接地装置，保证接地连接良好；
4. 检查电压互感器的外观，确认无损坏或异常情况。
三、试验准备
1. 试验设备和工具准备：
a. 高压发生器：用于产生试验所需的高电压；
b. 绝缘电阻测量仪：用于测量电压互感器的绝缘电阻；
c. 绝缘油测试仪：用于测试电压互感器的绝缘油的绝缘性能；
d. 接地电阻测试仪：用于测量电压互感器的接地装置的接地电阻；
e. 外观检查工具：用于检查电压互感器的外观是否正常。
2. 试验环境准备：
a. 确保试验现场安全，并采取必要的防护措施；
b. 确保试验设备和工具正常运行，并进行校准；
c. 确保试验现场通风良好，以便排除任何可能影响试验结果的外部因素。
四、试验步骤
1. 绝缘电阻试验：
a. 将电压互感器与高压发生器连接，确保连接牢固；
b. 设置高压发生器的输出电压，并稳定输出；
c. 使用绝缘电阻测量仪测量电压互感器的绝缘电阻；
d. 记录测量结果，并与规定的绝缘电阻范围进行比较。
2. 绝缘油测试：
a. 取样电压互感器的绝缘油，并放入绝缘油测试仪中；
b. 运行绝缘油测试仪，测量绝缘油的绝缘强度和介质损耗；
c. 根据测试结果，判断绝缘油的绝缘性能是否符合要求。
3. 接地装置测试：
a. 使用接地电阻测试仪测量电压互感器的接地装置的接地电阻；
b. 根据测试结果，判断接地装置的接地电阻是否符合要求。
4. 外观检查：
a. 仔细检查电压互感器的外观，确认是否存在损坏、变形或异常情况；
b. 检查电压互感器的标志和铭牌是否清晰可见；
c. 检查电压互感器的接线端子是否松动或腐蚀。
五、试验记录与报告
1. 试验记录：
a. 每个试验步骤的开始时间、结束时间和持续时间；
b. 每个试验步骤的实际操作过程和所使用的设备和工具；
c. 每个试验步骤的测量结果和判断依据。
2. 试验报告：
a. 将试验记录整理成试验报告，包括试验目的、试验步骤、试验结果和结论；
b. 报告中应包含对试验结果的评价和建议，以及对可能存在的问题和风险的
分析。
六、安全注意事项
1. 在试验过程中，严格遵守电气安全操作规程，确保试验人员和设备的安全；
2. 使用高压设备时，必须由经过专业培训的人员操作，并采取必要的防护措施；
3. 在进行绝缘油测试时，注意防止油品泄漏和火灾危险；
4. 在进行外观检查时，注意避免触摸电压互感器的带电部分，以防触电事故发生。
七、总结与建议
35kV电压互感器预防性试验是确保其正常运行和安全性的重要环节。
通过本作业指导书的标准化作业流程，可以提高试验的准确性和可靠性，有效预防潜在的故障和事故发生。
在试验过程中，需要严格遵守安全注意事项，并根据试验结果及时进行评估和维护。
建议定期进行预防性试验，并根据试验报告中的分析和建议，及时采取措施修复或更换电压互感器，以确保电力系统的安全稳定运行。
