埋入式电容印制电路板制作工艺埋入式电容印制电路板（Buried Capacitor Printed Circuit Board，BC-PCB）是一种新型的电容技术，它将电容器埋入到印制电路板（Printed Circuit Board，PCB）的内部层中，以实现更高的集成度和更优越的电路性能。

本文将介绍埋入式电容印制电路板的制作工艺及其优势。

一、工艺流程埋入式电容印制电路板的制作工艺流程如下：1. PCB设计：根据电路需求，进行PCB设计，包括线路布局、元器件摆放、电路连线等。

2. 电容器预制备：选用适当的电容器，并进行预制备。

预制备包括电容器表面涂覆阻焊及切割等操作。

3. 高度控制孔洞：在设计时，需要预留适当的孔洞用于埋入电容器。

通过钻孔或激光钻孔等方式，控制孔洞的深度和精度。

4. 内层填充：将预制备好的电容器放置在内层电路板上，并使用特殊填充材料，如环氧树脂等，将电容器固定在PCB的内部层。

5. 压合：使用高温高压的压合机，将内层电路板与外层电路板进行压合。

压合过程中，填充材料变为固态，电容器被埋入到印制电路板的内部。

6. 成型加工：将压合后的PCB进行切割、钻孔、打标等成型加工，以满足电路的布线和连接需求。

7. 表面处理：根据需要，对PCB进行表面处理，如镀金、喷锡等，以提高电路的导电性和耐腐蚀性。

8. 装配测试：将元器件焊接到PCB上，并进行电路测试和功能验证。

二、优势埋入式电容印制电路板相比传统电路板具有以下优势：1. 空间利用率高：通过将电容器埋入到印制电路板的内部，避免了表面露出电容器的空间浪费，实现了电路设计的更高集成度。

2. 电路性能优越：埋入式电容器消除了外部电容器的引脚长度，减小了电路的电感、电阻和串扰等负面影响，提高了电路的响应速度和信号传输质量。

3. 抗干扰能力强：埋入式电容器可以提供更好的抗干扰能力，减小了电磁干扰的影响，使电路更稳定可靠。

4. 成本降低：埋入式电容器可以减少外部元器件的使用，降低了制造成本和组装复杂度。

3m 电解电容摘要：1.3M 电解电容的概述2.3M 电解电容的特点3.3M 电解电容的应用领域4.3M 电解电容的选购与使用注意事项正文：【3M 电解电容的概述】3M 电解电容是一种电子元器件，具有极性、长寿命、大容量等特点，广泛应用于各类电子设备中。

电解电容的全称是铝电解电容器，其工作原理是利用铝作为阳极，在电解质中形成氧化膜，从而实现电能的储存和释放。

【3M 电解电容的特点】3M 电解电容具有以下特点：1.极性：3M 电解电容具有极性，使用时需要注意正负极的连接，否则会导致电容器损坏。

2.长寿命：3M 电解电容的使用寿命较长，可以在一定条件下稳定工作多年。

3.大容量：3M 电解电容具有较大的电容量，可以满足各种电子设备的需求。

4.工作温度范围宽：3M 电解电容的工作温度范围较宽，可以在不同环境下使用。

【3M 电解电容的应用领域】3M 电解电容广泛应用于以下领域：1.消费类电子产品：如电视机、收音机、音响设备等。

2.通讯设备：如手机、电话、路由器等。

3.计算机及周边设备：如电脑、显示器、键盘等。

4.工业控制设备：如变频器、传感器、工控机等。

【3M 电解电容的选购与使用注意事项】1.选购时，需要根据电子设备的参数要求选择合适的3M 电解电容，注意电容的容值、额定电压、工作温度等参数。

2.使用时，要正确连接电容器的正负极，避免极性接反导致电容器损坏。

3.避免在高温、潮湿、腐蚀性环境中使用3M 电解电容，以免影响其使用寿命和性能。

4.在焊接电容器时，需要注意焊接温度和时间，避免过高的温度导致电容器损坏。

总之，3M 电解电容是一种具有极性、长寿命、大容量等特点的电子元器件，广泛应用于各类电子设备中。

新型电容器用高介电常数聚合物研究进展
赵波;唐先忠;唐翔;闫裔超
【期刊名称】《材料导报》
【年(卷),期】2009(023)00z
【摘要】高介电常数聚合物具有优异的介电性和柔韧性,可以制备高容量有机薄膜电容器等无源器件,近年来受到广泛关注.目前理论和实验研究的热点主要集中在聚合物/无机介电陶瓷、聚合物/导电颗粒复合材料和纯有机聚合物材料.综述了这3种聚合物的高介电机理及研究进展.采用物理、化学方法进行表面修饰改性,掺入导电颗粒及设计具有高度芳环结构聚合物等措施,均可有效提高介电常数、减小损耗.【总页数】3页(P332-334)
【作者】赵波;唐先忠;唐翔;闫裔超
【作者单位】电子科技大学电子薄膜与集成器件国家重点实验室,成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,成都610054
【正文语种】中文
【相关文献】
1.新型电容器用高介电常数聚合物研究进展 [J], 赵波;唐先忠;唐翔;闫裔超
2.新型锂离子超级电容器用聚合物电解质研究 [J], 张一凡;袁平;杨佩瑜;田文生;马晓华;李敏
3.用于埋入式电容器的新型超高介电常数聚合物复合材料 [J], 苏民社
4.超级电容器用聚合物电解质的研究进展 [J], 禹筱元;赖延清;刘业翔
5.钽电解电容器用导电聚合物银浆的研究进展 [J], 李福成;陈学清;包富贵
因版权原因，仅展示原文概要，查看原文内容请购买。

3m 电解电容
（原创实用版）
目录
1.3M 电解电容的概念和特点
2.3M 电解电容的应用领域
3.3M 电解电容的性能参数
4.3M 电解电容的选用和安装注意事项
5.3M 电解电容的市场前景
正文
3M 电解电容是一种电子元器件，采用电解质作为介质，具有稳定性好、容量大、耐压能力强等优点。

在电子设备中，3M 电解电容主要用于
滤波、耦合、能量存储等功能。

3M 电解电容的应用领域广泛，涵盖了通信、计算机、家电、工业控
制等多个行业。

例如，在通信设备中，3M 电解电容可以有效降低信号干扰，保证通信质量；在家电产品中，3M 电解电容可以用于滤除电源中的
杂波，提高电器性能。

3M 电解电容的性能参数主要包括容量、耐压、容抗等。

容量表示电
解电容储存电能的能力，单位为法拉；耐压表示电解电容能承受的最高电压，超过该值可能导致电容损坏；容抗则是描述电解电容对交流信号的阻抗特性，单位为欧姆。

在选用 3M 电解电容时，需要根据实际应用需求选择合适的性能参数。

同时，在安装过程中，应注意以下几点：首先，确保电容的正负极正确连接，避免极性接反导致电容损坏；其次，电容应安装在通风良好的环境中，避免高温、潮湿等因素影响电容性能；最后，电容的工作电压不应超过其耐压值，以免引发安全事故。

随着科技的进步和市场需求的增长，3M 电解电容的市场前景十分广阔。

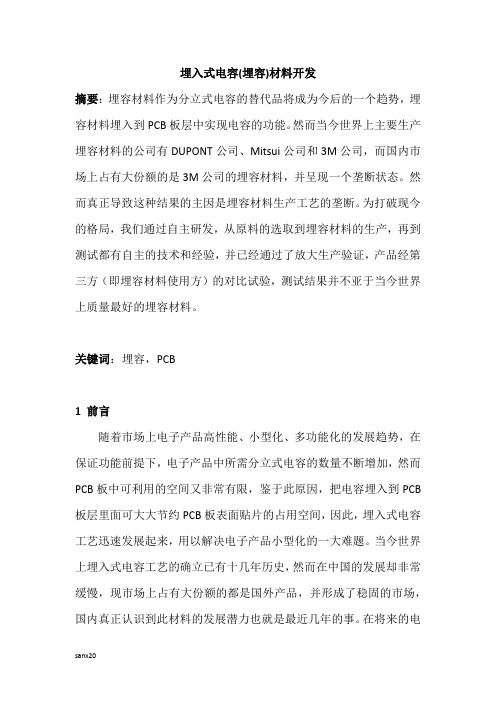

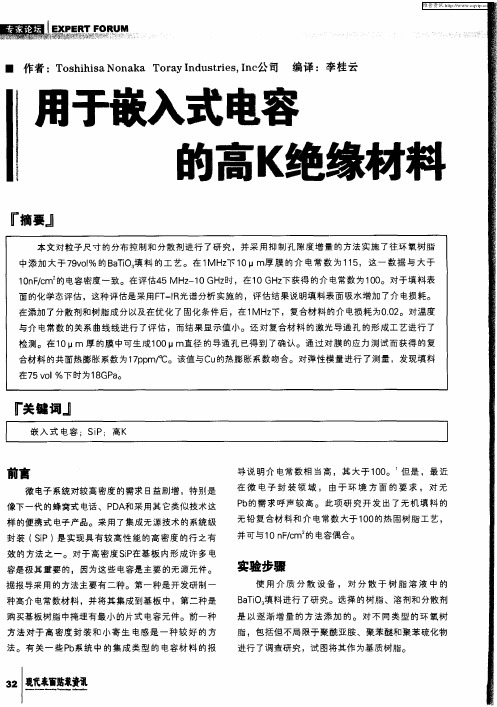

埋入式电容(埋容)材料开发摘要：埋容材料作为分立式电容的替代品将成为今后的一个趋势，埋容材料埋入到PCB板层中实现电容的功能。
