嘉信变频器专用配套输入输出电抗器 三相交流380V／400V 上海民恩电抗器厂家直销reactor

  • 格式：pdf
  • 大小：1.24 MB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

90KW变频器专用配套电抗器

90KW变频器专用配套电抗器

190
410
12*20
SDK-1000 1000A 1%-2% 430
295
215
190
450
12*20
SDK-1200 1200A 1%-2% 490
345
220
195
575
14*25
90KW 变频器配套直流电抗器产品概述 直流电抗器又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。电 抗器中有流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定 在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流
11
30A
SLK-40
15
40A
SLK-50
18.5
50A
尺寸(±0.5mm) 压降
D D1 W W1 H A*B 2% 110 91 120 65 135 6*11 2% 110 91 120 65 135 6*11 2% 155 95 110 61 155 6*15 2% 155 95 130 80 155 6*15 2% 155 95 135 80 155 6*15 2% 190 120 115 85 150 8.5*20 2% 195 120 110 82 165 8.5*20 2% 195 120 130 102 165 8.5*20
SLK-150
55
150A
2% 295 214 150 110 240 11*18
SLK-200
75
200A
2% 295 214 160 120 240 11*18
SLK-250
110
250A
2% 295 214 160 120 240 11*18

CKSG-3.6／0.45-6%电抗器配套电容器60kvar

CKSG-3.6／0.45-6%电抗器配套电容器60kvar

上海民恩电气有限公司无功补偿柜用低压串联电抗器系列产品型号众多，有线绕和箔绕两种，均可根据客户实际需要设计加工。

我公司设计的电抗器可以配套各种国内外品牌电容器，性能稳定，质量可靠；我们也可以根据您提供的技术参数，技术要求非标设计加工。

我公司向客户保证每一台产品出厂前均经过检测合格后才包装发出，请您放心购买！如有疑问可联系我们！常用民恩滤波补偿电抗器型号：ＣＫＳＧ，ＬＫＳＧ，ＣＫＤＧ，ＬＫＤＧ，ＭＥ／ＬＫＳＧ；电容器型号：ＢＳＭＪ，ＢＫＭＪ，ＢＺＭＪ，ＡＳＭＪ等；电抗率常用６％，７％，１２％，１４％；不常用的电抗率１％，４．５％，５％，１３％等。

如有疑问请您咨询技术。

串联电抗器型号CKSG-3.6/0.45-6%型式Type低压串联电抗器电抗率Reactor 6%电抗器容量Rated power 3.6kvar 联结Connection 串联电压Se.Vol0.45KV 电流Se.Cur 72.1A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 0.733mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量60kvar 配套电容电压0.45KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-3.6/0.45-6%串联电抗器型号含义（标示图）CK S G-3.6/0.45-6%额定电抗率6%（抑制5次7次谐波）系统额定电压0.45KV额定容量 3.6kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的民恩滤波补偿电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到6%或者7%。

这样也是因为离谐振点稍微远些。

包括国内外很多品牌电抗率都选择在7%.加装电抗器的目的是吸收抑制电网中的5次7次谐波；例如：CKSG-3.6/0.45-6%电抗率选择6%也是这个原因。

电容器选配电抗器

电容器选配电抗器
1 依据标准：GB/T10229-1988 JB5346-1998 串联电抗器标准 2 电抗器型号：CKSG-1.8/0.45-6% 3 电抗器品牌：上海民恩 4 额定容量：1.8kVar 5 相数：三相 6 频率：50HZ 7 系统额定电压：0.4KV 8 配套电容器额定电压: 0.45KV 9 配套电容器额定容量: 30kvar 电容器型号：BSMJ0.45-30-3 10 电抗器额定端电压: 15.6V 11 额定电抗率: 6%
1.4 2.6
CKSG-1.8/0.48-7% 26
1.8
2
CKSG-2.1/0.48-7% 30
2.1 1.7
ቤተ መጻሕፍቲ ባይዱ
CKSG-2.8/0.48-7% 40
2.8 1.3
CKSG-3.5/0.48-7% 50
3.5
1
CKSG-4.2/0.48-7% 60
4.2 0.9
CKSG-4.9/0.48-7% 70
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
CKSG-7.0/0.525-14% 50
7
2.5 300 197 290
150
CKSG-8.4/0.525-14% 60
8.4
2
300 214 290
200
CKSG-9.8/0.525-14% 70
9.8 1.8 360 197 310

输出电抗器

输出电抗器

输出电抗器用于与变频器的出端相串联，作为变频器的输出电抗器。

变频器在工作时将产生较大的谐波，加装输出电抗器可以钝化变频器输出电压的陡度，减少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆电容引起的电机绕组过电压，可延长变频器到电机之间的距离，提高电机的使用寿命。

输出电抗器系列产品用于变频器基波频率调节范围0-300Hz,输出电压1200V以下，工作电流1600A以下的各种变频器。

输出电抗器多为三相，均为铁芯电抗干式。

铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。

线圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。

电抗器整体浸漆减小了运行时的噪音。

该电抗器具有体积小、重量轻、外观美等优点。

技术参数：编辑
工作电压：3*380V/500V
电机频率：0~60Hz
开关频率：2K Hz ~16K Hz
额定电流：2.5A~1100A@40℃
电缆长度：300mmax.@16KHz
阻抗压降：1~2%@400VAC，50 Hz&额定电流电抗强度：P-E 3000VAC 3s
P-P 3000VAC 3s
防护等级：IP00
过载能力：1.5倍额定电流1分钟，2倍额定电流30秒绝缘等级：T40/H(180℃)
T40/F(155℃)
绝缘电阻：1000VDC绝缘阻值≥100MΩ
电抗器噪音：小于70dB(与电抗器水平距离1米测试) 执行标准：IEC289:1987GB10229-88ZB9644-1999
系统电压380V规格型号:。

伺服驱动器专用滤波器

伺服驱动器专用滤波器
致内部线路的变动， 致使滤波器出现打火、短路、击穿及滤波效果的下降。 3． 对焊片式端子滤波器，可采用插片插装连接或焊接方法联线。采用焊接时，焊接时时间不宜超过5秒。
六、产品存贮 电源滤波器应在室内存放，温度在－45至+85℃。不能在含有腐蚀性液体、气体的房间内存放。
产品型号
ME920-600
品牌
额定电压
380V/440V
额定电流
相数
三相
产品功能
产品价格
（具体价格请来电咨询) 制非标产品！
上海民恩 600A
抑制谐波干扰 纸箱
民恩制造 扬民族品牌
如有需要请您联系《上海民恩电气有限公司》咨询！
制造商 Manufacturer 依据标准 Standard
伺服驱动器专用滤波器系列

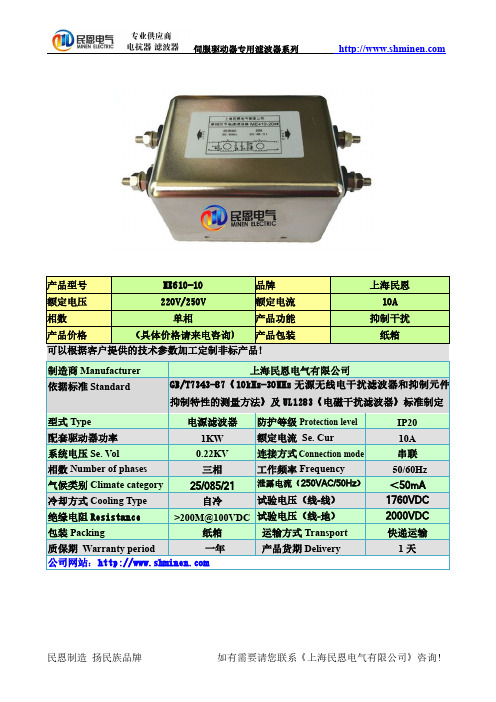

产品型号
ME610-10
品牌
额定电压
220V/250V
额定电流
相数
单相
产品功能
产品价格
（具体价格请来电咨询) 产品包装
可以根据客户提供的技术参数加工定制非标产品！
上海民恩 10A
抑制干扰 纸箱
制造商 Manufacturer 依据标准 Standard
滤波器产品分布说明
如有需要请您联系《上海民恩电气有限公司》咨询！
伺服驱动器专用滤波器系列

交流系列 直流系列 军用系列 专用系列
交流单相电源滤波器
交流三相三线电源滤波器 交流三相四线电源滤波器 交流高电压电源滤波器
IEC插座电源滤波器 直流电源滤波器
军用电源滤波器
泄露电流（250VAC/50Hz）
试验电压（线-线）
50/60Hz ＜50mA 2250VDC

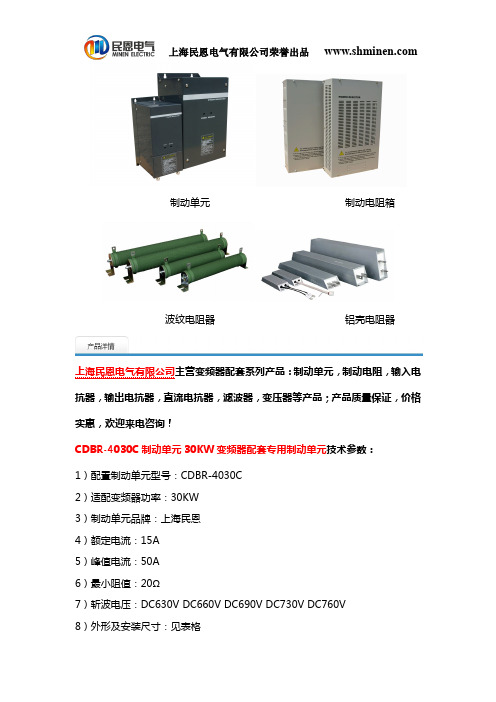

CDBR-4030C制动单元30KW变频器配套专用制动单元

CDBR-4030C制动单元30KW变频器配套专用制动单元

上海民恩电气有限公司荣誉出品
作，必须保证流过制动单元的最大电流小于其峰值电流，且最大电流与制动频率
Kc 的乘积小于其额定电流。一般情况下，为了选型方便，可以直接根据负载情
况按照 4.1 节的说明通过查表来选择合适的制动单元型号。在要求更准确的情况
下，可以参照 4.2 节的内容进行选择。
Imax＝制动单元动作电压(V)/制动电阻(Ω)
上海民恩电气有限公司荣誉出品
平均制动电流 Iav 则可由下式近似计算得出：
Iav＝Kc×Imax
得出 Iav 和 Imax 后，只要保证所选取制动单元的额定电流和峰值电流均不小于
所计算出的 Iav 和 Imax 即可。
上海民恩电气有限公司荣誉出品
9）制动方式：能耗式 10）包装：纸箱包装 1）设计加工周期：3 个工作日（常规型号现货） 12）售后服务：国家三包 1 年，免费提供技术咨询，技术指导,安装指导 13）产品咨询：请联系上海民恩客服
CDBR-4030C 制动单元 30KW 变频器配套专用制动单元产品概述 当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并
规格型号
制动方式 额定电流 峰值电流（20S）
CDBR-4022C
能耗式 12A
45A
CDBR-4030C
能耗式 15A
50A
CDBR-4045C
能耗式 25A
75A
100A
CDBR-4110C
能耗式
50A
150A
CDBR-4160C
能耗式
70A
200A
CDBR-4220C
4.1 变频器配套用制动单元制动电阻-一般性负载选型表：
在不清楚实际的平均制动功率的情况下，可以简单的将负载分成轻载和重载两

SG-16KVA

买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
变压器●电抗器 SG-16KVA 隔离变压器请您放心选购型号含义
SG-16KVA 隔离变压器请您放心选购性能参数 1.额定容量：1KVA~800kVA 2.联结组别：Dyn11，Yyn0 3.工频耐压：3kV/min 4.绝缘耐热等级：F，H 级 5.温升限值：铁芯不超过 85K，线圈温升不超过 95K 6.输入额定电压：三相 380V 或单相 220V 7.工作频率：50Hz-60Hz 8.效率：≥98% 9.波形畸变：<0.1% 10.绝缘电阻：绕阻对地绝缘电阻 三相 ≥3.8M 欧米茄； 单相 ≥2.2M 欧米茄 SG-16KVA 隔离变压器请您放心选购作用 用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰， 隔离变压器将三线△接线转换为四线 Yo 系统，加屏蔽就进一步免除了由变压器 买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
变压器●电抗器 2、非线性负载电流的畸变影响取样的准确性，可以在 Yo/△隔离变压器输入端采 样，得到能反应实际情况的控制信号，使稳压电源控制正常。 3、若负载不平衡，采用 Yo/△也不影响稳压电源的正常工作。 SG-16KVA 隔离变压器请您放心选购电气原理图
SG-16KVA 隔离变压器请您放心选购使用条件 1 适用海拔高度：≤5000m 2 环境温度：-15℃～+40℃ 3 相对湿度：≤85% 4 安装场所应无严重影响稳压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导 电尘埃及无其他易爆易燃易腐蚀的物质。 5 凡不符合上述使用条件的，应与我们协商确定。 SG-16KVA 隔离变压器请您放心选购隔离变压器的绕组连接方式： 买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧

BKSG-3／0.38并联电抗器3kvar 三相380V负载电抗器

（上海民恩/三相并联电抗器）上海民恩电气有限公司专业加工生产各种类型的电抗器！变频器专用的三相输入电抗器，三相输出电抗器以及单相交流电抗器、单相直流电抗器等常规规格有现货库存。

变频器专用负载实验电抗器；三相负载并联电抗器、单相并联电抗器等可以根据客户的技术参数要求加工定做。

详细请联系上海民恩电气！BKSG-3/0.38并联电抗器3kvar三相380V负载电抗器-产品用途Product use三相并联电抗器配套于大功率负载干式阻/感一体式的负载柜。

通过调节感性负载和阻性负载的容量可以精确检测船用发电机组的输出功率与带载能力．可协助船厂进行整船验收、系泊试验、船行试验、负荷试验、静态调压性试验、特性试验、调速特性试验、过载保护试验、逆功率和逆电流保护试验、并车试验等。

BKSG-3/0.38并联电抗器3kvar三相380V负载电抗器--产品特点Product features三相并联电抗器采用高硅优质取向硅钢片．所有绝缘材料及电磁导线采用F/H 级。

按照国家标准要求工艺制造具有损耗小、绝缘性主、散热性好、防腐蚀、防潮、抗震力强、安全可靠。

BKSG-3/0.38并联电抗器3kvar三相380V负载电抗器--产品技术参数Product technical parameters（可以根据用户提供的产品技术参数、要求加工定制！）产品型号额定容量(Kvar)系统电压(KV)额定频率(HZ)额定电流(A)额定电感(A)外形尺寸(长x宽x高)BKSG-1/0.3810.3850 1.515462250x150x180 BKSG-2/0.3820.3850 3.03231250x150x200 BKSG-3/0.3830.3850 4.54154300x230x300 BKSG-5/0.3850.38507.5892.4320x260x400 BKSG-8/0.3880.385012.1257.75400x260x450 BKSG-10/0.38100.385015.246.2400x280x500 BKSG-20/0.38200.385030.323.1500x300x550 BKSG-30/0.38300.385045.515.4500x300x600 BKSG-50/0.38500.385075.89.25660x315x750 BKSG-100/0.381000.3850152 4.62700x350x750 BKSG-200/0.382000.3850303 2.31750x400x800 BKSG-300/0.383000.3850454 1.54800x450x800单相并联电抗器BKDG-30/0.22并联电抗器30kvar单相220V--产品介绍Product Introduction单相并联电抗器主要与系统并联使用以补偿系统容抗或抑制电容器产生的谐波电流，对设备的不正常运行或损坏起保护作用，或用于不对称系统以调节平衡度。

37KW变频器配套专用电抗器


SDK-90 90A 1%-2% 195
120
130
102
165
8.5*20
SDK-120 120A 1%-2% 250
182
135
96
230
11*18
SDK-150 150A 1%-2% 290
214
140
100
240
11*18
SDK-200 200A 1%-2% 290
214
140
100
240
11*18
37KW 变频器配套直流电抗器技术参数 1、额定工作电压： 400V-1200V/50Hz 2、额定工作电流：3A 至 1500A@40℃ 3、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s 无飞弧击穿(工厂测试)
4、绝缘电阻： 1000VDC 绝缘阻值≥100MV 5、电抗器噪音： 小于 65dB（与电抗器水平距离点 1 米测试） 6、防护等级： IP00 7、绝缘等级： F 级以上 8、产品执行标准： IEC289:1987 电抗器 37KW 变频器配套直流电抗器电气原理图
装置产生的谐波。如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗 器来实现无故障的换相并降低电机损耗。 37KW 变频器配套直流电抗器性能特点 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的 每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器 铁芯表面生锈问题。在运行中大大减小了噪音和振动。 电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高， 防潮性能好线圈采用 F、H 级绝缘系统，大大提高了长期运行的可靠性。温升低，损耗小， 成本低，综合利用率高。体积小，重量轻，占用空间小，便于安装。 37KW 变频器配套直流电抗器产品作用 1、 改善电容滤波造成的输入电流波形畦变。 2、 减少和防止因冲击电流造成整流桥损坏和电容过热。 3、 提高功率因素，降低直流母线交流脉冲。 4、 限制电网电压的瞬变。 37KW 变频器配套直流电抗器产品型号

低压电抗器

我们专业给变频器调速器行业配置交流输入电抗器，交流输出电抗器，直流平波电抗器，滤波器等产品欢迎洽谈！交流输入电抗器产品概述：输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

此类电抗器有两种：电抗器基准压降UD=2%，用于无馈电单元的变频器的操作。

电抗器基准压降UD=4%，用于带馈电单元的变频器和自动变压器的操作，也用于uK小于1%的系统的操作。

交流输入电抗器性能特点：铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

交流输入电抗器型号含义：交流输入电抗器产品介绍：1、电源对其它设备有明显的干扰（干扰、过压）2、电源相间电压不平衡＞额定电压的2.0%3、阻抗极低的线路（动力变压器为变频器额定值的10倍多）4、在一条线路上为减小线电流而安装的大量变频器5、使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数：1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输入电抗器型号及技术参数：规格型号适配功率(KW)额定电流压降尺寸(±0.5mm)D D1W W1H A*BSLK-5 1.55A2%11091120651356*11 SLK-7 2.27A2%11091120651356*11 SLK-10 3.710A2%15595110611556*15 SLK-15 5.515A2%15595130801556*15 SLK-207.520A2%15595135801556*15 SLK-301130A2%190120115851508.5*20 SLK-401540A2%195120110821658.5*20 SLK-5018.550A2%1951201301021658.5*20 SLK-602260A2%1951201351071658.5*20 SLK-803080A2%1951201351071658.5*20 SLK-903790A2%1951201351071658.5*20 SLK-12045120A2%2501821359623011*18 SLK-15055150A2%29521415011024011*18 SLK-20075200A2%29521416012024011*18 SLK-250110250A2%29521416012024011*18 SLK-290132290A2%32524316512227012*20 SLK-330160330A2%32524316512227012*20 SLK-400185400A2%32524318013727012*20 SLK-490220490A2%38526020017535012*20 SLK-600280600A2%39527520017535012*20 SLK-660300660A2%39527520017535012*20 SLK-800380800A2%43029521519040012*20 SLK-10004501000A2%43029521519045012*20 SLK-12005501200A2%49034522519557514*25交流输入电抗器产品尺寸图：交流输出电抗器产品概述：输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能 够改善变频器的功率因数， 抑制变频器输出电网的谐波电流; 输出交流 电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直 流连接电容器中的输出整流器而导致的交流电流及其频率。 嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 性能特点 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温 高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端 面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在 运行中大大减小了噪音和振动。 电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性 能，整体机械强度高，防潮性能好线圈采用 F、H 级绝缘系统，大大提 高了长期运行的可靠性。 温升低，损耗小，成本低，综合利用率高。 体积小，重量轻，占用空间小，便于安装 嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 型号含义




电抗器型号 OCL-5-2.8 OCL-10-1.4 OCL-15-0.934 OCL-20-0.7 OCL-30-0.467 OCL-40-0.35 OCL-50-0.28 OCL-60-0.233 OCL-80-0.175 OCL-110-0.127 OCL-150-0.0934 OCL-200-0.07 OCL-250-0.056 OCL-275-0.05 OCL-330-0.0425 OCL-450-0.031 OCL-500-0.028 OCL-540-0.026 OCL-625-0.0224 OCL-800-0.0175 OCL-1000-0.014 适配功率 KW 2.2 4 5.5 7.5 11 15 18.5 22 30 37 55 75 90 110/120 132 160 185/200 220 250 315 380 额定电流 A 5 10 15 20 30 40 50 60 80 110 150 200 250 275 330 450 500 540 625 800 1000 1200 1600 压降 V 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 4.4 电感 mH 2.8 1.4 0.934 0.7 0.467 0.35 0.28 0.233 0.175 0.127 0.0934 0.07 0.056 0.05 0.0425 0.031 0.028 0.026 0.0224 0.0175 0.014 0.0117 0.0088 L 120 120 120 150 150 180 180 180 180 180 255 255 255 270 270 300 300 300 300 360 360 390 390 外型尺寸 W 76 76 76 90 90 140 140 140 140 160 155 175 185 190 205 210 220 230 230 300 300 300 300 H 125 125 125 150 150 155 155 155 155 155 230 230 230 270 270 280 280 280 280 400 400 460 460 A 65 65 65 85 85 100 100 100 100 100 200 200 200 200 200 250 250 250 250 250 250 250 250 安装尺寸 B 60 60 60 70 70 80 80 80 80 100 100 100 110 110 125 125 135 145 145 250 250 250 250

嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 产品介绍 ◆ 电源对其它设备有明显的干扰（干扰、过压） ◆ 电源相间电压不平衡＞额定电压的 2.0% ◆ 阻抗极低的线路（动力变压器为变频器额定值的 10 倍多） ◆ 在一条线路上为减小线电流而安装的大量变频器 ◆ 使用 cosφ（功率因数）校正电容或功率因数校正单元 嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 接线方式
上海民恩牌电抗器的工作原理： 由于电力系统中大量使用电力电子器件,直流用电,变频用电等, 产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容 器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐 波抑制器,但系统中的谐波较高时,就要用串联上海民恩牌电抗器了, 放大谐波电流. 电抗率为 4.5%～7%滤波上海民恩牌电抗器,用于抑制 电网中 5 次及以上谐波;电抗率为 12%～13 %滤波上海民恩牌电抗器, 用于抑制电网中 3 次及以上谐波.上海民恩牌电抗器装于柜内,应加装 通风设备散热.上海民恩牌电抗器能在额定电压的 1.35 倍下长期运行, 常用上海民恩牌电抗器的电抗率种类有 4.5%、5%、6%、7%、12%、13% 等,上海民恩牌电抗器的温升：铁芯 85K，线圈 95K,绝缘水平：3kV/1 min,无击穿与闪络,上海民恩牌电抗器在 1.8 倍额定电流下的电抗值， 其下降值不大于 5%,上海民恩牌电抗器有三相、单相之分,三相上海民 恩牌电抗器任二相电抗值之差不大于±3%,上海民恩牌电抗器可用于 4 00V 或 600V 系统,上海民恩牌电抗器噪声等级， 不大于 50dB,上海民恩 牌电抗器耐温等级 H 级以上. 信息请登陆:输配电设备网 上海民恩牌电抗器在电力系统中的作用： 电力系统中所采取的上海民恩牌电抗器,常见的有串联上海民恩 牌电抗器和并联上海民恩牌电抗器。串联上海民恩牌电抗器主要用来 限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中
上海民恩电气有限公司
电抗率 Reactor 联结 Connection 额定电流 Se. Cur 频率 Frequency 温升 Temperature rise 品牌 Brand 型式 Type 售后服务
1%
串联 10A 50Hz ＜55K 上海民恩 三相交流电抗器 免费技术指导
嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 产品介绍和选型配置 2.2KW 变频器专用输出电抗器接在电源和变频器之间的，它能限制
图2 2)三相电源电压不平衡率大于 3%。电源电压不平衡系数
k 按下式进行计算 up
式中 umax 为最大一相电压值， umin 为最小一相电压值， u p 为三相平均电 压值。 3)当有其他晶闸管整流装置与变频器共同用同一三相输出电源，或三 相输出电源端接有通过开关切换以调整功率因数的电容器装置。为减 少浪涌对变频器的冲击，须安装输出电抗器。
的高次谐波。并联上海民恩牌电抗器用来吸收电网中的容性无功,如 5 00kV 电网中的高压上海民恩牌电抗器,500kV 变电站中的低压上海民 恩牌电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、 10kV 电网中的上海民恩牌电抗器是用来吸收电缆线路的充电容性无功 的。可以通过调整并联上海民恩牌电抗器的数量来调整运行电压。超 高压并联上海民恩牌电抗器有改善电力系统无功功率有关运行状况的 多种功能, 主要包括: 1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。 2)改善长输电线路上的电压分布。 3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率 不合理流动,同时也减轻了线路上的功率损失。 4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发 电机同期并列。 5)防止发电机带长线路可能出现的自励磁谐振现象。 6)当采用上海民恩牌电抗器中性点经小电抗接地装置时,还可用 小上海民恩牌电抗器补偿线路相间及相地电容,以加速潜供电流自动 熄灭,便于采用单相快速重合闸
上海民恩电气有限公司---专业电抗器.滤波器厂家
嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 选型配置：
单位名称 电抗器型号 额定电压降 系统电压 Se. Vol 相数 Number 电感量 Inductance 冷却方式 C.T 耐压 质保期 W.P OCL-10A 4.4V 0.38KV 三相 0.735mH 自冷 3000V 一年三包服务
嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民 恩电抗器厂家直销 reactor 需要安装的场合
并非任何场合都需要安装输出电抗器，下面三种情况则需安装输出电 抗器。 1 ) 变频器所用之处的电源容量与变频器容量之比为 10∶1 以上；电 源容量为 600 kVA 及以上，且变频器安装位置离大容量电源在 10 m 以内。图 2 为需要安装输出电抗器的电源容量。
OCL-1200-0.0117 450/500 OCL-1600-0.0088 630
嘉信变频器专用配套输入输出电抗器 三相交流 380V/400V 上海民恩电抗 器厂家直销 reactor 技术参数 1、额定工作电压： 380V/50Hz 或 660V/50Hz 2、额定工作电流：5A 至 1600A@40℃
3、抗电强度： 铁芯－绕组 3500VAC/50Hz/10mA/10s 无飞弧击穿 4、绝缘电阻： 1000VDC 绝缘阻值≥100MV 5、电抗器噪音： 小于 65dB 6、防护等级： IP00 7、绝缘等级： F 级以上 8、产品执行标准： IEC289:1987 电抗器 GB10229-88 电抗器(eqv IEC289:1987) JB9644-1999 半导体电气传动用电抗器
