变频器前端加电抗器的好处

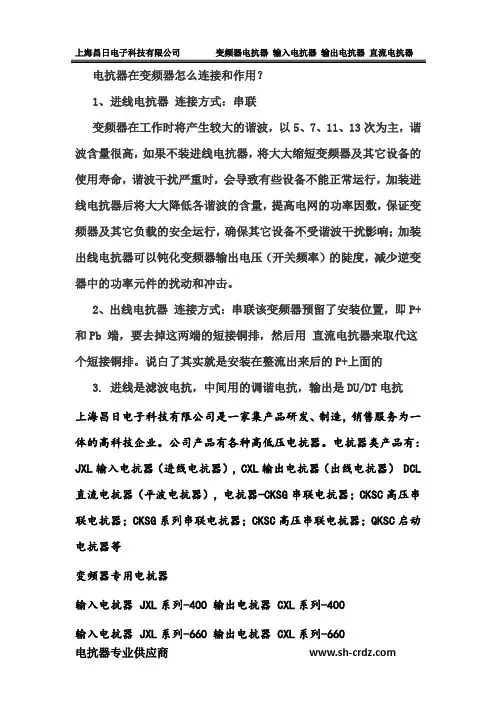

电抗器在变频器怎么连接和作用？
1、进线电抗器连接方式：串联
变频器在工作时将产生较大的谐波，以5、7、11、13次为主，谐波含量很高，如果不装进线电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。

2、出线电抗器连接方式：串联该变频器预留了安装位置，即P+和Pb 端，要去掉这两端的短接铜排，然后用直流电抗器来取代这个短接铜排。

说白了其实就是安装在整流出来后的P+上面的
3. 进线是滤波电抗，中间用的调谐电抗，输出是DU/DT电抗
上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。

公司产品有各种高低压电抗器。

电抗器类产品有：JXL输入电抗器（进线电抗器），CXL输出电抗器（出线电抗器） DCL 直流电抗器（平波电抗器），电抗器-CKSG串联电抗器；CKSC高压串联电抗器；CKSG系列串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等
变频器专用电抗器
输入电抗器 JXL系列-400 输出电抗器 CXL系列-400
输入电抗器 JXL系列-660 输出电抗器 CXL系列-660
直流电抗器 DCL系列-250。

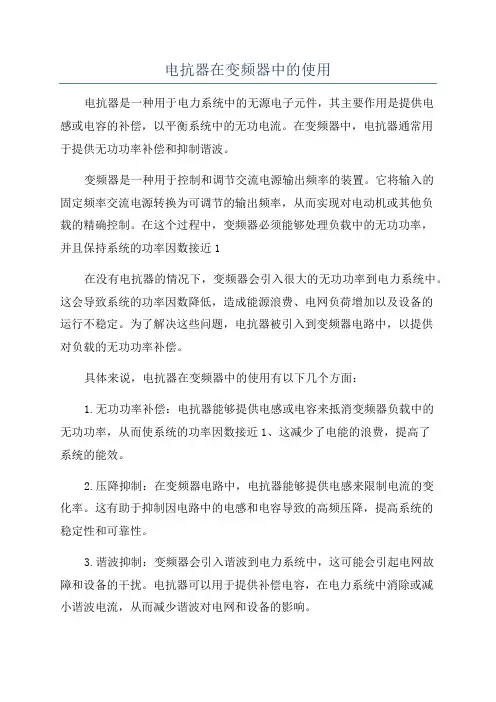

电抗器在变频器中的使用电抗器是一种用于电力系统中的无源电子元件，其主要作用是提供电感或电容的补偿，以平衡系统中的无功电流。

在变频器中，电抗器通常用于提供无功功率补偿和抑制谐波。

变频器是一种用于控制和调节交流电源输出频率的装置。

它将输入的固定频率交流电源转换为可调节的输出频率，从而实现对电动机或其他负载的精确控制。

在这个过程中，变频器必须能够处理负载中的无功功率，并且保持系统的功率因数接近1在没有电抗器的情况下，变频器会引入很大的无功功率到电力系统中。

这会导致系统的功率因数降低，造成能源浪费、电网负荷增加以及设备的运行不稳定。

为了解决这些问题，电抗器被引入到变频器电路中，以提供对负载的无功功率补偿。

具体来说，电抗器在变频器中的使用有以下几个方面：1.无功功率补偿：电抗器能够提供电感或电容来抵消变频器负载中的无功功率，从而使系统的功率因数接近1、这减少了电能的浪费，提高了系统的能效。

2.压降抑制：在变频器电路中，电抗器能够提供电感来限制电流的变化率。

这有助于抑制因电路中的电感和电容导致的高频压降，提高系统的稳定性和可靠性。

3.谐波抑制：变频器会引入谐波到电力系统中，这可能会引起电网故障和设备的干扰。

电抗器可以用于提供补偿电容，在电力系统中消除或减小谐波电流，从而减少谐波对电网和设备的影响。

4.过电压保护：在变频器中，电抗器也可以用于提供电感，以减缓电压的变化率。

这对于保护系统中的设备，特别是电动机非常重要，可以降低设备的应力和损坏的风险。

总之，电抗器在变频器中的使用可以提供无功功率补偿、压降抑制、谐波抑制和过电压保护等功能。

这些功能有助于提高系统的能效、稳定性和可靠性，减少电能的浪费和设备的损坏。

因此，电抗器在变频器中的应用在电力系统中起着重要的作用。

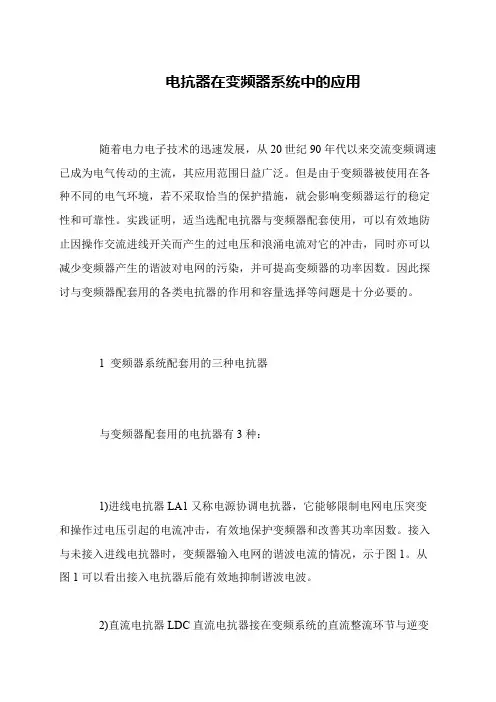

电抗器在变频器系统中的应用
随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。

但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。

实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题是十分必要的。

1 变频器系统配套用的三种电抗器
与变频器配套用的电抗器有3种：
1)进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。

接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，示于图1。

从图1可以看出接入电抗器后能有效地抑制谐波电波。

2)直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变。

随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。

但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。

实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

与变频器配套用的电抗器有3种：
1.进线电抗器
又称输入电抗器或称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器；它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，改善其功率因数。

2.直流电抗器
直流电抗器接在变频系统的直流整流环节与逆变环节之间，直流
电抗器能使逆变环节运行更稳定，及改善变频器的功率因数。

在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流。

3.输出电抗器
输出电抗器，当变频器输出端到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流，并能抑制变频器输出的谐波，起到减小变频器噪声的作用。

有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度。

电抗器的作用：变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入输出端加装一个电抗器，用于滤出谐波电压和谐波电流，改善电网质量，我厂生产的输入输出系列电抗器，采用优质矽钢片和优质铜线经先进的工艺精制而成。

交流电抗器是在变频器的输入端与电源的隔离器件，也是变频器与电动机的隔离器件。

用在输入端的叫输入电抗器，用在输出端的叫输出电抗器。

它主要是隔离变频器的高次谐波，防止变频器对电源或其它设备的干扰，在大容量变频器和小容量变压器中使用最多。

对于变频器与电动机的距离超过30米的用户输出端应加交流输出电抗器。

对于电源要求高的场合也常使用。

一般情况下是不用的。

变频器应用中的抗干扰及其抑制一、引言变频器调速技术是集自动控制、微电子、电力电子、通信等技术于一体，以良好的调速和具有节能、可靠、高效的特性应用于工业控制的各个领域，如变频调速用在供水、空调设备、过程控制、电梯、机床等方面，保证了调节精度，减轻了劳动强度，提高了经济效益，但随之也带来了一些干扰问题。

现场的供电和用电设备会对变频器产生影响，变频器运行时产生的高次谐波也会干扰周围设备的运行。

变频器产生的干扰对电子、通信及无线电设备等较为敏感。

根据英国的ACE报告，各种对象对高次谐波的敏感程度如下：电动机在10%～20%以下无影响；仪表电压畸变10%，电流畸变10%，误差在1%以下；电子开关超过10%会产生误动作；计算机超过5%会出错。

对计算机和自动控制装置等电子设备产生的干扰主要是感应干扰；对通信设备和无线电等产生的干扰为放射干扰。

如果变频器的干扰问题解决不好，不但系统无法可靠运行，还会影响其他电子、电气设备的正常工作。

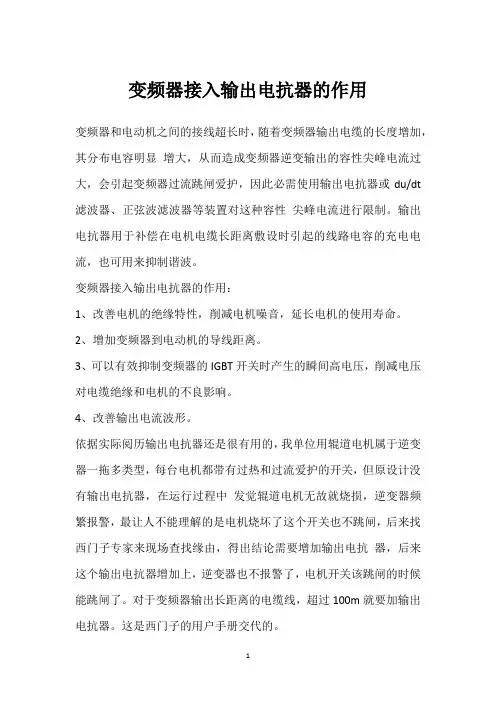

变频器接入输出电抗器的作用
变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大，会引起变频器过流跳闸爱护，因此必需使用输出电抗器或du/dt 滤波器、正弦波滤波器等装置对这种容性尖峰电流进行限制。

输出电抗器用于补偿在电机电缆长距离敷设时引起的线路电容的充电电流，也可用来抑制谐波。

变频器接入输出电抗器的作用：
1、改善电机的绝缘特性，削减电机噪音，延长电机的使用寿命。

2、增加变频器到电动机的导线距离。

3、可以有效抑制变频器的IGBT开关时产生的瞬间高电压，削减电压对电缆绝缘和电机的不良影响。

4、改善输出电流波形。

依据实际阅历输出电抗器还是很有用的，我单位用辊道电机属于逆变器一拖多类型，每台电机都带有过热和过流爱护的开关，但原设计没有输出电抗器，在运行过程中发觉辊道电机无故就烧损，逆变器频繁报警，最让人不能理解的是电机烧坏了这个开关也不跳闸，后来找西门子专家来现场查找缘由，得出结论需要增加输出电抗器，后来这个输出电抗器增加上，逆变器也不报警了，电机开关该跳闸的时候能跳闸了。

对于变频器输出长距离的电缆线，超过100m就要加输出电抗器。

这是西门子的用户手册交代的。

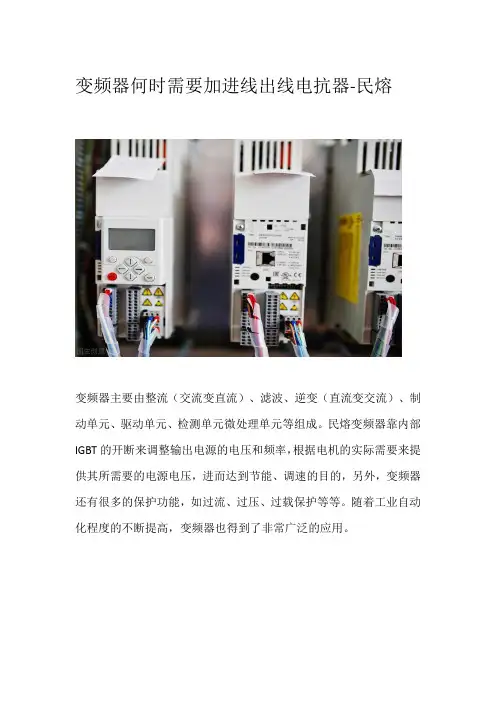

变频器何时需要加进线出线电抗器-民熔变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

民熔变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

132kw电机由变频器控制需要加进线出线电抗器吗？加进线电抗器可以抑制变频器对电网的干扰，加出线电抗器可以抑制谐波，减少损耗！加了更好，不加也可以！132kw属于大功率的变频设备，工作时对附近的电子设备和电源是有一定干扰的。

加了当然好，但也不是必须的，如果变频器用一电源的还有其他的一些功率较小的设备或者工作环境内有一些电子设备，建议还是加上一个，要不有时候会出一些莫名其妙的问题，出现了原因还不好找！110KW风机变频控制，变频器要不要加电抗器，是加进线端，还是电机端，变频器到电机的线有120米。

不需要。

输入端加电抗器是为了防止输入电源的干扰，输出端电抗器是为了变频器输入脉冲波对外界的干扰及削弱高频脉冲，一般场合都不需要。

110KW的风机，一般用150平方电缆线，对于120米的距离，绰绰有余，不存在降压的问题，所以，没必要增加电抗器。

而且，即使要增加，输出端电抗器还得要相应变频器专用，贵的很.输出电抗器铁心温度达到130度，有什么办法解决？变频器到电机电缆长500米。

谐波含量太大了，导致铁芯的涡流损耗太大1）如果重新制作的话，可以更换低损耗的硅钢片来降低励磁损耗；或者选取更薄的硅钢片，来降低涡流损耗；或者降低设计的磁感应强度Bm2）如果已经是成品，可以加风扇冷却一下；或者在电路中增加电感量，这样就能降低谐波的含量，来降低铁芯的涡流损耗。

电机是150kw的需要用变频器启动的，是在变频的输入端加电抗器还是加个接触器呢？这两个都有哪些好处啊直接安装自动空气断路器就可以了，加电抗器可以延缓输入电压的衰减，接触器不可以安装，无意义。

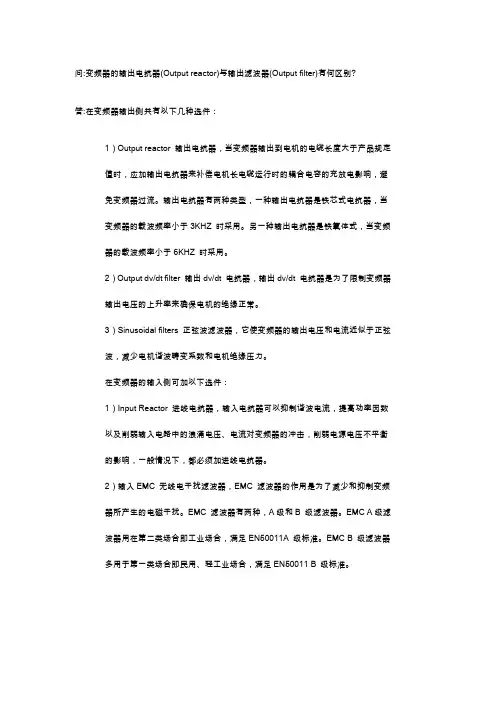

问:变频器的输出电抗器(Output reactor)与输出滤波器(Output filter)有何区别?
答:在变频器输出侧共有以下几种选件：
1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避
免变频器过流。

输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当
变频器的载波频率小于3KHZ 时采用。

另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ 时采用。

2）Output dv/dt filter 输出dv/dt 电抗器，输出dv/dt 电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。

3）Sinusoidal filters 正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。

在变频器的输入侧可加以下选件：
1）Input Reactor 进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数
以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡
的影响，一般情况下，都必须加进线电抗器。

2）输入EMC 无线电干扰滤波器，EMC 滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。

EMC 滤波器有两种，A级和B 级滤波器。

EMC A级滤波器用在第二类场合即工业场合，满足EN50011A 级标准。

EMC B 级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B 级标准。

1 .限制短路电流电力系统发生短路时，会产生非常大的短路电流。

为了保障电气设备的动稳定性和热稳定性，常在出线断路器处串联电抗器，以增大短路阻抗，达到限制短路电流的目的。

由于采用了电抗器，在发生短路时，电抗器上的电压降较大，也起到了维持母线电压的作用，使母线上的电压波动较小，保证了非故障线路上的电气设备运行的稳定性。

2.限制高次谐波由于电力系统中使用了大量的电力电子器件，特别是大功率直流及变频设备等，产生了大量的谐波，致使补偿电容器频繁损坏，甚至无法投入补偿电容器。

当谐波较小时，可以用谐波抑制器，电力系统中谐波较高时，要用串联电抗器，也可在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

3. 降压启动随着我国工矿企业中电动机功率不断增大，电压等级不断提高，随之产生的起动电流也越来越大，为了保护电动机不被冲击电流损坏，限制其起动电流，常采用电抗器与电动机串联。

下图为某煤矿主通风机供电系统图：4 .无功补偿随着我国工矿企业大功率非线性负荷的日益增加，电网的无功冲击和谐波污染呈不断上升的趋势，煤矿电力系统对无功功率的需求日益增大。

无功平衡对提高电力系统的经济效益和改善供电质量非常重要，同时要求其能够动态调节，在负荷高峰时能提供较多的容性无功，以满足工矿企业的无功需求，稳定系统电压;另一方面又要能提供感性无功，以平衡轻载时大量电缆的充电功率，保证系统电压不致过高。

电容器与电抗器串联组成的LC串联电路，具有抑制一定频率谐波的功能，通常低压串联电抗器用来抑制3、4、5次谐波。

5 .消弧电抗器消弧电抗器接于三相变压器的中性点与地之间，在三相电网的一相接地时，可以供给感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而避免电弧多次重燃引起过电压。

消弧电抗器广泛用于6kV-10kV级的谐振接地系统。

6 .移相功能移相是交流信号的波形在变化时没有按原来角度变化，发生了角度变化。

移相电抗器的作用是用来削弱半导体变流装置和非线性负载产生的谐波电流和电压对供电系统的影响，是变流器供电系统抑制谐波的新方法。

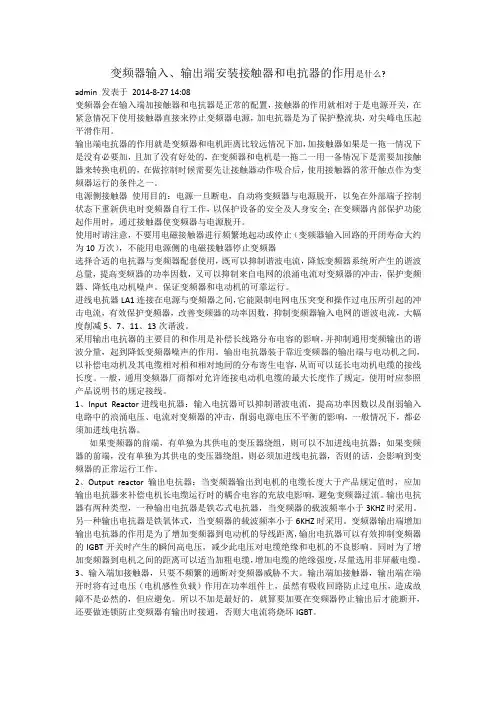

变频器输入、输出端安装接触器和电抗器的作用是什么?admin 发表于2014-8-27 14:08变频器会在输入端加接触器和电抗器是正常的配置，接触器的作用就相对于是电源开关，在紧急情况下使用接触器直接来停止变频器电源，加电抗器是为了保护整流块，对尖峰电压起平滑作用。

输出端电抗器的作用就是变频器和电机距离比较远情况下加，加接触器如果是一拖一情况下是没有必要加，且加了没有好处的，在变频器和电机是一拖二一用一备情况下是需要加接触器来转换电机的，在做控制时候需要先让接触器动作吸合后，使用接触器的常开触点作为变频器运行的条件之一。

电源侧接触器使用目的：电源一旦断电，自动将变频器与电源脱开，以免在外部端子控制状态下重新供电时变频器自行工作，以保护设备的安全及人身安全；在变频器内部保护功能起作用时，通过接触器使变频器与电源脱开。

使用时请注意，不要用电磁接触器进行频繁地起动或停止（变频器输入回路的开闭寿命大约为10万次），不能用电源侧的电磁接触器停止变频器选择合适的电抗器与变频器配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器、降低电动机噪声。

保证变频器和电动机的可靠运行。

进线电抗器LA1连接在电源与变频器之间，它能限制电网电压突变和操作过电压所引起的冲击电流，有效保护变频器，改善变频器的功率因数，抑制变频器输入电网的谐波电流，大幅度削减5、7、11、13次谐波。

采用输出电抗器的主要目的和作用是补偿长线路分布电容的影响，并抑制通用变频输出的谐波分量，起到降低变频器噪声的作用。

输出电抗器装于靠近变频器的输出端与电动机之间，以补偿电动机及其电缆相对相和相对地间的分布寄生电容，从而可以延长电动机电缆的接线长度。

一般，通用变频器厂商都对允许连接电动机电缆的最大长度作了规定，使用时应参照产品说明书的规定接线。

1、Input Reactor进线电抗器：输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。

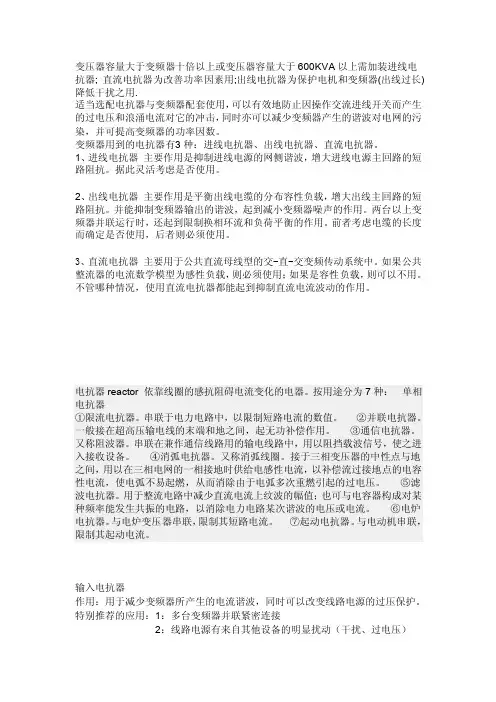

变压器容量‎大于变频器‎十倍以上或‎变压器容量‎大于600‎K VA以上‎需加装进线‎电抗器; 直流电抗器‎为改善功率‎因素用;出线电抗器‎为保护电机‎和变频器(出线过长)降低干扰之‎用.适当选配电‎抗器与变频‎器配套使用‎，可以有效地‎防止因操作‎交流进线开‎关而产生的‎过电压和浪‎涌电流对它‎的冲击，同时亦可以‎减少变频器‎产生的谐波‎对电网的污‎染，并可提高变‎频器的功率‎因数。

变频器用到‎的电抗器有‎3种：进线电抗器‎、出线电抗器‎、直流电抗器‎。

1、进线电抗器‎主要作用是‎抑制进线电‎源的网侧谐‎波，增大进线电‎源主回路的‎短路阻抗。

据此灵活考‎虑是否使用‎。

2、出线电抗器‎主要作用是‎平衡出线电‎缆的分布容‎性负载，增大出线主‎回路的短路‎阻抗。

并能抑制变‎频器输出的‎谐波，起到减小变‎频器噪声的‎作用。

两台以上变‎频器并联运‎行时，还起到限制‎换相环流和‎负荷平衡的‎作用。

前者考虑电‎缆的长度而‎确定是否使‎用，后者则必须‎使用。

3、直流电抗器‎主要用于公‎共直流母线‎型的交-直-交变频传动‎系统中。

如果公共整‎流器的电流‎数学模型为‎感性负载，则必须使用‎；如果是容性‎负载，则可以不用‎。

不管哪种情‎况，使用直流电‎抗器都能起‎到抑制直流‎电流波动的‎作用。

电抗器re‎a ctor‎依靠线圈的‎感抗阻碍电‎流变化的电‎器。

按用途分为‎7种：单相电抗器‎①限流电抗器‎。

串联于电力‎电路中，以限制短路‎电流的数值‎。

②并联电抗器‎。

一般接在超‎高压输电线‎的末端和地‎之间，起无功补偿‎作用。

③通信电抗器‎。

又称阻波器‎。

串联在兼作‎通信线路用‎的输电线路‎中，用以阻挡载‎波信号，使之进入接‎收设备。

④消弧电抗器‎。

又称消弧线‎圈。

接于三相变‎压器的中性‎点与地之间‎，用以在三相‎电网的一相‎接地时供给‎电感性电流‎，以补偿流过‎接地点的电‎容性电流，使电弧不易‎起燃，从而消除由‎于电弧多次‎重燃引起的‎过电压。

变压器容量大于变频器十倍以上或变压器容量大于600KVA以上需加装进线电抗器; 直流电抗器为改善功率因素用;出线电抗器为保护电机和变频器(出线过长)降低干扰之用.适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。

1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。

据此灵活考虑是否使用。

2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。

并能抑制变频器输出的谐波，起到减小变频器噪声的作用。

两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。

前者考虑电缆的长度而确定是否使用，后者则必须使用。

3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。

如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。

不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。

电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。

按用途分为7种：单相电抗器①限流电抗器。

串联于电力电路中，以限制短路电流的数值。

②并联电抗器。

一般接在超高压输电线的末端和地之间，起无功补偿作用。

③通信电抗器。

又称阻波器。

串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。

④消弧电抗器。

又称消弧线圈。

接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。

⑤滤波电抗器。

用于整流电路中减少直流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。

⑥电炉电抗器。

与电炉变压器串联，限制其短路电流。

⑦起动电抗器。

与电动机串联，限制其起动电流。

什么是电抗器，作用是什么？在变频驱动中怎么用？电抗器实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

接下来小编为大家介绍电抗器的作用及电抗器的分类。

电抗器的作用1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；2、改善长输电线路上的电压分布；3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象；6、当采用电抗器中性点经小电抗接地装置时，电抗器。

电抗器的分类1、并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。

通常与晶闸管串联，可连续调节电抗电流。

2、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。

通常有5~6%电抗器，属于高感值电抗器。

3、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。

4、输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。

交流输入电抗器的作用：1、减少变频器对电网的谐波干扰2、改善电网质量，提高变频系统功率因数，减少无功3、减少电源浪涌对变频器的冲击，提高变频系统可靠性交流输出电抗器的作用：1、改善电机的绝缘特性，延长电机使用寿命2、改善输出电流波形3、延长电机到变频器的安全距离。

随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。

但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。

实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题是十分必要的。

2变频器系统配套用的三种电抗器与变频器配套用的电抗器有3种：1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。

接入与未接入进线电抗器时，变频器输入电网谐波电流的情况, 示于图1。

从图1可以看出接入电抗器后能有效地抑制谐波电波。

2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。

3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。

三种电抗器在变频器中的连接如图2所示。

3需要安装进线电抗器的场合进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。

因此接入进线电抗器，对改善变频器的运行状况是有好处的。

根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。

1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图3所示：2）三相电源电压不平衡率大于3％，电源电压不平衡率K按式（1）计算：3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。

电抗器在变频器中的运用1、变频器与各种电抗器连接方式为串联2、电抗器在变频器上的作用输出电抗器的作用：输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

电抗器产品执行检验标准：IEC289：1987 电抗器GB10229-88 电抗器JB9644-1999 半导体电气传动用电抗器GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》3、电抗器的选型额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。

上海昌日电子科技有限公司电力谐波治理解决方案
变频器输入电抗器压降怎么计算
很多变频器的输入端安装电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。

变频器的整流电路相当于一个谐波电压源。

我们知道，电压源当负载阻抗大时，输出电流会小。

因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射。

在变频器的电源输入端安装电抗器虽然能够有效抑制变频器的谐波电流，电抗器对变频器的谐波电流的抑制程度与电抗器的电抗率有关。

电抗器的电抗率就是电抗器上流过额定电流时，电抗器上的电压降与额定电压比值。

例如，一个额定电压为380V(有效值)，额定工作电流为100A，电抗率为5%的电抗器，意味着：如果电抗器上流过100A电流，它上面的电压降为380x0.05 = 19V(有效值)。

品质源于专业专业电抗器供应商 。

电抗器在变频器线路中的作用
在变频调速系统中，电机的降速和停机都是通过逐渐减小频率实现，在频率降低的瞬间，电机的同步转速下降，而由于机械惯性的原因，电机的转子转速未变，当同步转速小于转子转速时，转子电流的相位几乎改变180°，电机变为发电状态，而电机轴上的制动转矩使电机处于再生制动状态，再生的电能使电容有短时间的电荷堆积，形成“泵升电压”，使直流母线电压升高。

过高的直流母线电压会使部分器件受损，因此，必须使用制动单元（制动电阻）消耗再生能量，否则变频器会跳过压保护或故障。

现代工业生产几乎都使用变频器，例如机电工程、鼓风机运转、皮带运输机械、起重设备、造纸机械、电线电缆生产机械等都要用到变频调速，在这些设备运行中电抗器和滤波器是必不可少的辅助装臵，它能在变频电源向电动机供电时减小线路中的谐波成分，保护机电系统安全运行。

电抗器种类：1电源端滤波电抗器 2单相和三相的滤波器（输入型输出型）1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。

用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。

主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。

2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。

主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。

1.变频器配套电抗器的应用现代工业生产几乎都使用变频器，例如机电工程、鼓风机运转、皮带运输机械、起重设备、造纸机械、电线电缆生产机械等都要用到变频调速，在这些设备运行中电抗器和滤波器是必不可少的辅助装臵，它能在变频电源向电动机供电时减小线路中的谐波成分，保护机电系统安全运行。

典型的应用如图1所示：SJKS SPKDSCKSMABC图（1）1.1在图1中的SJKS是该设备的三相输入电抗器（进线电抗器）。

每个网络应用电抗器，应正确选择电抗器的规格，相关的阻抗压降（相对电压降）为2％，如果供电的是低内阻的电源，那么电抗器的阻抗压降为4％，进线电抗器的电感，特性应具有高的线性度，这样可防止由于电网的波动而影响负载的变化。

1.2在图1中的SPKD是单相直流电抗器（平波电抗器），在整流电路过程中将叠加在直流电源中的交流分量限定在某规定值以下，还用于限制环流控制线路中的环流以及应用直流快速开关切断故障电流时限制其电流上升率。

1.3在图1中的SCKS是三相输出电抗器（出线电抗器），由于变频器输出与电动机之间用电缆连接，而电缆的分布电容较大，采用输出电抗器可以将峰值充电电流减至最小，若用无屏蔽的电缆连接，那么长度可达360米，如果有屏蔽的电缆连接，那么长度不可超过200米。
