数铣技能大赛试题

可编辑修改精选全文完整版《数控铣技能训练》考试试卷专业班级：学号：姓名：一、填空（每空一分，共25分）1、G00的指令移动速度值是指定。

2、数控机床加工中遇到问题想停机应先停止。

3、为保障人身安全，在正常情况下，电气设备的安全电压规定为。

4、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180º时R为。

5、一个完整的程序由、、三部分组成。

6、作为主程序结束标记的M代码有和。

7、主轴正转用指令表示，主轴反转用指令表示，主轴停止用指令表示。

8、平面选择指令可分别用G代码G17、G18、G19来表示，其中G17表示选择平面，G18表示选择平面，G19选择平面。

9、快速定位指令为，直线插补指令为，G02表示，G03表示。

10、在fanuc系统中刀具半径左补偿指令是，刀具半径右补偿指令是，刀具半径补偿功能取消指令是。

11、请写出常用的三种不同的数控系统，，，。

二、单项选择题（每题1分，共20分)1、下列批量的工件，( )的零件最适用于在加工中心等数控机床上加工。

A. 多品种、小批量B. 中小批量C. 大批量工件D. 批量不限2、程序编制中首件试切的作用是 ( )A. 检验零件图样的正确性 B．检验零件工艺方案的正确性 C．检验程序单或控制介质的正确性，并检验是否满足加工精度要求 D．仅检验数控穿孔带的正确3、数控机床使用的刀具必须具有较高强度和耐用度，铣削加工的刀具中，最能体现这两种特性的刀具材料是 ( )A．硬质合金 B．高速钢 C．工具钢 D．陶瓷刀片4、运行G02 X20 Y20 R-10 F100程序时，刀具路径可能是（）。

A 整圆B 夹角〈=180°的圆弧C 180°〈夹角〈360°的圆弧D 夹角〈=90°的圆弧5、辅助功能中与主轴有关的M指令是（）。

A．M06 B. M09 C.M08 D.M056、用fanuc系统的指令编程，程序段G02 X20 Y0 I-20 J0中的G02 、 I 、 J 分别表示 ( )A、顺时针插补，圆心相对起点的位置B、逆时针插补，圆心的绝对位置C、顺时针插补，圆心相对的终点的位置D、逆时针插补，起点相对圆心的位置7、根据ISO标准，数控机床在编程时采用 ( )规则。

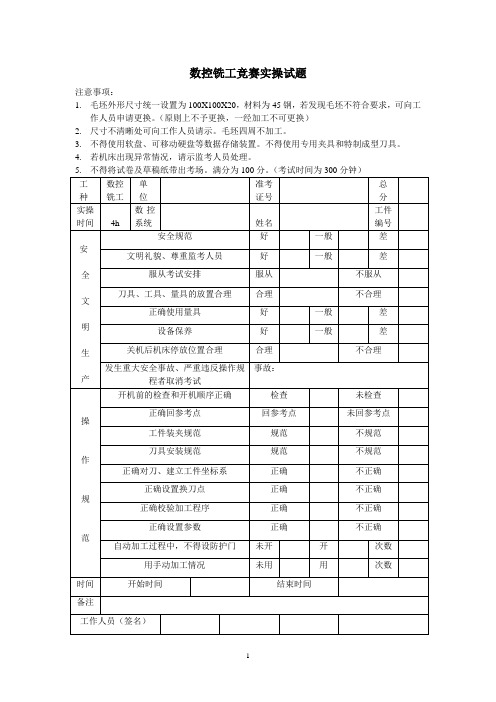

数控铣工竞赛实操试题
注意事项：
1.毛坯外形尺寸统一设置为100X100X20，材料为45钢，若发现毛坯不符合要求，可向工
作人员申请更换。

（原则上不予更换，一经加工不可更换）
2.尺寸不清晰处可向工作人员请示。

毛坯四周不加工。

3.不得使用软盘、可移动硬盘等数据存储装置。

不得使用专用夹具和特制成型刀具。

4.若机床出现异常情况，请示监考人员处理。

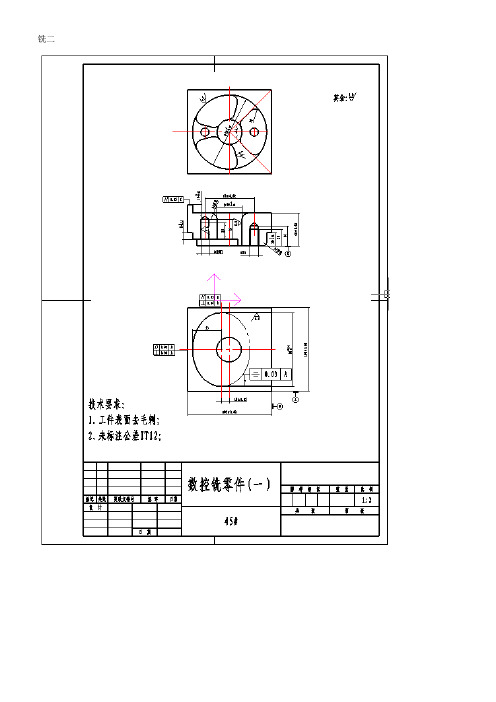

图纸
1.技术要求：
2.四周不加工。

3.正弦曲线为Z=9+6×sin(Y*360º/40-90)，深度为10mm。

4.未注倒角去毛刺。

评分标准
1.操作竞赛现场裁判记录配分（6分）。

2.零件检测精度配分（94分）选手姓名：
选手姓名：工作单位：
数控铣床实操比赛成绩汇总表
时间：2011 年10 月日。

数控铣 理论笔试试卷姓名： 准考证号： 单位：数控铣削理论竞赛试题一、单项选择题（请将正确答案的字母代号填在括号中，每题1分，共20分，多选、错选不得分。

） 1. 程序G90 G00 G16 X100.0 Y30.0中X100.0表示：（ ）A.刀具沿X 轴移动了100㎜B.刀具移动到X 轴100㎜处C.刀具移动到极径为100㎜的位置D.刀具移动到X100.Y30.点处 2.当使用镜像指令只对X 轴或Y 轴镜像加工时，（ ）A.刀具的实际切削顺序与源程序相同、刀补矢量方向相同、圆弧插补转向相反B.刀具的实际切削顺序与源程序相反、刀补矢量方向相同、圆弧插补转向相反C.刀具的实际切削顺序与源程序相反、刀补矢量方向相反、圆弧插补转向相反D.刀具的实际切削顺序与源程序相同、刀补矢量方向相反、圆弧插补转向相反 3.在存储器工作方式时，使用子程序返回指令M99 P2中的2表示的含义为：（ ） A.返回主程序第二条程序 B.返回主程序N2程序段 C.重复循环二次 D.跳转到子程序N2程序段4.在精密测量中，对同一被测几何量作多次重复测量，其目的是为了减小（ ）对测量结果的影响。

A. 随机误差B. 系统误差C. 粗大误差D. 绝对误差5.时间定额是在一定生产条件下，规定生产一件产品或完成一道工序所需消耗的时间，而完成一个工件的一道工序的时间称为单件时间，下列选项中单件时间的组成不包括的是（ ） A．基本时间和辅助时间 B. 制定工艺的时间 图1-1C. 休息和生理需要时间D. 布置工作地时间6.如图1-1所示，A1＝70mm,A2=60mm, 025.005.0−−0025.0−A3=20mm，图中X 的尺寸为（ ）。

15.00+A．30 B. 30 C. 30 D. 30.0515.005.0+−1.00+125.0025.0+−05.015.0+−7. 钛合金切削的主要特点是（ ）。

A.与碳化钛的亲和力强、易产生黏结、导热性差数控铣理论笔试试卷姓名： 准考证号： 单位：B.材料硬化严重 C．高温强度高 D．切削抗力大8. 将箱体零件的基准底平面放在平板上,用千分表测量箱壁孔下母线的等高性时,其误差值反映了孔中心线在( )的平行度误差.A.垂直剖面内同底面平面B.水平剖面内同底平面C.中心剖面内同底平面D.垂直剖面内同中心剖面内9. 能消除3个不定度的基本定位件是下列哪种？（ ）A. 短圆柱销B. 短圆锥销C. 长圆柱销D. 长V形块10.在基孔制配合中，基准孔的公差带确定后，配合的最小间隙或最小过盈由轴的（ ）确定A. 基本偏差B. 公差等级C. 公差数值D. 实际偏差11. 强电和微机系统隔离常采用（ ）。

第二届全国数控技能大赛数控铣（加工中心）理论知识竞赛样题(学生组/职工组/教师组)天津轻工职业技术学院一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共4 0分，多选错选不得分。

）1. 职业道德对企业起到( c )的作用。

A、决定经济效益B、促进决策科学化C、增强竞争力D、树立员工守业意识2. 正确阐述职业道德与人的事业的关系的选项是( D )。

A、没有职业道德的人不会获得成功B、要取得事业的成功，前提条件是要有职业道德C、事业成功的人往往并不需要较高的职业道德D、职业道德是人获得事业成功的重要条件3. ( C )不属于压入硬度试验法。

A、布氏硬度B、洛氏硬度C、莫氏硬度D、维氏硬度4. 加工中心执行顺序控制动作和控制加工过程的中心是( C )。

A、基础部件B、主轴部件C、数控系统D、ATC5. 提高机床动刚度的有效措施是( D )。

A、增大摩擦或增加切削液B、减少切削液或增大偏斜度C、减少偏斜度D、增大阻尼6. 加工中心进给系统的驱动方式主要有( B )和液压伺服进给系统。

A、气压服进给系统B、电气伺服进给系统C、气动伺服进给系统D、液压电气联合式7. 逐点比较法圆弧插补的判别式函数为( C )。

A、F= Xi- XeB、F= Ye+YiC、F=Xi2+Yi2-R2D、F= Xe- Yi8. 为了使机床达到热平衡状态必须使机床运转( A )。

A、15min以上B、8minC、2minD、6min9. 基准不重合误差由前后(C)不同而引起。

A、设计基准B、环境温度C、工序基准D、形位误差10. 刀具磨损的最常见形式是( A )。

A、磨料磨损B、扩散磨损C、氧化磨损D、热电磨损11. 影响刀具扩散磨损扩散速度的最主要原因是切削( D )。

A、方向B、速度C、力D、温度12. 刀具进入正常磨损阶段后磨损速度( B ) 。

A、上升B、下降C、不变D、突增13. 已知直线经过（x1，y1）点，斜率为k(k≠0)，则直线方程为( A )。

数控铣/加工中心（职工组、教师组）竞赛理论参考复习题(本参考复习题只作为本次竞赛使用)一、选择题。

1. 在机械传动中，传动效率高、结构紧凑、功率和速度适用范围最广的是（ D ）。

A、带传动B、摩擦轮传动C、链传动D、齿轮传动2. 下列建模方法中( C )是几何建模方法。

A、线框建模、特征建模、参数建模B、特征建模、实体建模、曲面建模C、线框建模、实体建模、曲面建模D、特征建模、线框建模、行为建模3. 某加工中心的进给伺服系统在沿X轴向进给时出现振动，并且振动周期与进给速度有关，这表明（ A ）。

A、X轴的速度环增益太高或速度反馈有故障B、X轴的位臵环增益太高或位臵反馈有故障C、X轴的电流环增益太高或电流反馈有故障D、系统加减速时间设定过小4.关于CAM软件模拟仿真加工，下列说法错误的是（ D ）。

A、可以把零件、夹具、刀具用真实感图形技术动态显示出来，模拟实际加工过程B、模拟时将加工过程中不同的对象用不同的颜色表示，可清楚看到整个加工过程，找出加工中是否发生过切、干涉、碰撞等问题C、通过加工模拟可以达到试切加工的验证效果，甚至可以不进行试切D、可以模拟刀具受力变形、刀具强度、韧性、机床精度等问题5. 某加工中心在主轴转速指令为零时，主轴仍往复转动，调整零速平衡和漂移补偿也不能消除故障，这说明（ C ）。

A、主轴转速偏离指令值B、主轴有定位抖动C、主轴伺服系统受到外界干扰D、主轴转速与进给不匹配6. 某加工中心液压系统出现输油量不足的故障，下列四个原因中，你认为( B )原因可以排除。

A、齿轮泵滤油器中有污物，管道不畅通B、溢流阀调定压力偏低C、换向阀内泄露量大或滑阀与滑体配合间隙过大D、油温高7．在下列选项中，对于‚全面质量管理‛中的‚质量‛概念表述最为准确、全面的是（ D ）。

A、产品质量和每件成品的重量B、工作质量和产品数量C、工序质量、产品数量和每件成品的重量D、产品质量和工作质量8．曲面精加工，（ B ）方案最为合理。

第二届全国数控技能大赛江苏赛区常州选拔赛数控铣床/加工中心理论知识竞赛样题注意事项1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为120分钟1分，共40分，多选错选不得分。

）1．评定表面粗糙度时，一般在横向轮廓上评定，其理由是()。

A．横向轮廓比纵向轮廓的可观察性好B．横向轮廓上表面粗糙度比较均匀C．在横向轮廓上可得到高度参数的最小值D．在横向轮廓上可得到高度参数的最大值2．球头铣刀的球半径通常（）所加工凸曲面的曲率半径。

A．小于B．大于C．等于D．A、B、C都可以3．渗碳的目的是提高钢表层的硬度和耐磨性，而（）仍保持韧性和高塑性。

A．组织B．心部C．局部D．表层4．对未经淬火、直径较小的孔的精加工常采用（）。

A．铰削B．镗削C．磨削D．拉削5．切削用量的选择原则，在粗加工时，以（）作为主要的选择依据。

A．加工精度B．提高生产率C．经济性和加工成本D．工件大小6．下面程序正确的是（）。

A．G03 X60 Y85 K76 F90 B．G03 X60 Y85 J76 F90C．G03 X60 Z85 J76 F90 D．G03 Y60 Z85 I76 F907．规定螺纹中径公差的目的是为了控制（）。

A．单一中径误差B．单一中径和螺距累积误差C．单一中径和牙型半角误差D．单一中径、螺距累积误差和牙型半角误差8．淬火的主要目的是将奥氏体化的工件淬成（）。

A．肖氏体或卡氏体B．索氏体和洛氏体C．马氏体D．肖氏体9．机床通电后应首先检查（）是否正常。

A．加工路线B．各开关按钮和键C．电压、油压、加工路线D．工件精度10．进行孔类零件加工时，钻孔→扩孔→倒角→铰孔的方法适用于（）。

A．小孔径的盲孔B．高精度孔C．孔位置精度不高的中小孔D．大孔径的盲孔11．对有岛类型腔零件进行粗加工时，（）。

A．底面和侧面不用留有均匀的余量B．让刀具在底面两侧区域中运动C．只加工侧面，外廓不用留有余量D．让刀具在内外廓中间区域中运动12．在加工中心的日检中，必须每天检查（）。

全国数控技能大赛实操试题一、简答题1. 简述数控机床的操作流程。

2. 描述一下你对数控编程的理解。

二、实操操作题本次实操操作题目为数控铣削加工，需要加工一个圆形零件，要求如下：1. 材料为45号钢，直径为20mm，厚度为5mm。

2. 操作环境为FANUC Oi Mate-TC系统，铣削刀具为4mm的立铣刀。

3. 零件表面需要加工出螺纹，螺纹深度为2mm。

4. 加工完成后需要检测零件尺寸，确保其符合要求。

操作步骤：1. 打开数控机床，检查电源、气压、冷却液等是否正常。

2. 将45号钢材料放入工作台上，装夹固定好。

3. 根据图纸要求确定加工路径和参数，输入到数控系统中。

4. 开始运行程序，观察工件加工过程中的情况，调整参数和加工路径，保证加工质量。

5. 完成加工后，取出工件，检测其尺寸和表面质量。

6. 如果工件不符合要求，则根据检测结果调整参数和加工路径，重新加工。

7. 重复以上步骤，直到工件符合要求为止。

注意事项：1. 操作过程中要保持安全，避免发生意外事故。

2. 加工过程中要密切关注刀具磨损情况，及时更换刀具或调整切削参数。

3. 加工完成后要清理工作台和周边环境，保持整洁。

4. 在进行实操操作时，请严格按照操作规程进行，确保自身和他人的安全。

三、分析题1. 请分析数控机床加工中常见的故障原因及解决方法。

2. 描述一下数控机床与普通机床在操作过程中的区别。

3. 在实际工作中，如何根据图纸要求选择合适的数控机床和刀具？答案：一、简答题：1. 数控机床的操作流程主要包括开机、设置工件坐标系、装夹工件、输入加工程序、启动程序、观察加工过程、调整参数和刀具、完成加工、关机等步骤。

在操作过程中，需要注意安全问题，避免发生意外事故。

2. 数控编程是一种利用计算机技术对数控机床进行控制的过程，通过编写程序来控制机床的运动轨迹和切削参数，以达到加工出符合要求零件的目的。

我对数控编程的理解是，它是一种高效、精确的加工方法，需要结合零件图纸、工艺方案、刀具选择、切削参数等因素综合考虑，才能获得最佳的加工效果。

云南省第二届数控技能大赛预赛数控铣（加工中心）理论知识竞赛卷附参考答案一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。

）1．以对称中心线为界，一半画成剖视，另一半画成视图，这种视图称为（B）A.全剖视图B.半剖视图C.局部剖视图D.剖面视图2．“O”表示行位公差中的（A）A.圆度B.圆柱度C.同轴度D.位置度3．有一对齿轮传动，已知主动齿轮转速n1=960r/min,齿数Z1=20,从动轮齿数Z2=50，则传动比和从动轮转速分别为（D）A.1.5,1440r/minB.1.5,640r/minC.2.5,2400R/minD.2.5,384r/min4．金属材料在受外力作用时产生显著的变化而不断裂的性能称为（B）A.弹性B.塑性C.硬度D.韧性5．将钢加热到一定温度，经保温后快速在水中冷却的热处理方法称为（C）A.退火B.正火C.淬火D.回火6．圆柱铣刀上标有规格标记“80×100×32”，其中“80”指（A）A.外圆直径B.宽度C.内孔直径D.角度7．切削时切屑流出的那个面叫作（C）A.基面B.切削平面C.前刀面D.后刀面8．在切屑形成过程中,如果剪切面上局部材料破裂成节状,但与前刀面接触的一面相互连接而未被完全折断，这种切屑称为（B）A.带状切屑B.挤裂切屑C.粒状切屑D.崩碎切屑9．工件在机床上或在夹具中定位时，用以确定加工表面对刀具切削位置之间相互关系的基准称为（B）A.工艺基准B.定位基准C.测量基准D.装配基准10．结构薄弱的工件，在夹紧力的作用下产生大的弹性变形，从而产生的误差称为（C）A.系统误差B.原理误差C.装夹误差D.机床误差11．以下不属于切削液的作用的是（D）A.冷却B.润滑C.防锈D.去毛刺12．工件定位时，定位元件所能限制的自由度数，少于按加工工艺要求所需要限制的自由度数，称为（C）A.完全定位B.不完全定位C.欠定位D.过定位13．在液压系统中，起控制工作液体压力作用的阀称为（C）A.单向压力控制法B.双向压力控制法C.压力控制法D.流量控制法14．世界上第一台数控机床是( C )年研制出来的。
