工法样板区做法,图文详解随着行业的发展,越来越多房企开始从施工细节出发,打磨出如同艺术品的工法样板区,以此来提升企业形象。
下面将分享的是某项目的工法样板区。
前期计划前期做好梳理管控难点、要点,明确节点工艺做法和优化施工流程三个环节,具体内容如下:工法区展示要点要求总包方建造工法样板区,由总包负责对各劳务班组进行工法培训,项目公司工程部及监理记录、监督。
▉工法样板施工:明确管控要点;规范节点细部做法;经过项目部、监理单位、业主验收合格后实行。
▉工法样板培训交底:对进场各劳务班组进行工法样板培训交底;结合可视化交底。
工法样板区展示1结构样板★框架结构样板工艺说明:脚手架水平间距1100,距离梁边300 梁底脚手架设置有防滑扣件梁柱节点加密区长度:750板上设置长条马镫,间距800★核心筒支模样板工艺说明:木方大小为50X100,间距不大于250 对拉螺杆水平间距450钢管竖向间距600另设置对拉螺杆,加固剪力墙边角★劲性柱结构样板工艺说明:梁柱节点加密区长度900劲性柱箍筋采用八字箍木枋大小为50X100,间距不大于250 采用槽钢和对拉螺杆固定柱模2砌筑样板★砌筑及二次结构样板工艺说明:后开线槽采用切槽处理线槽切缝砂浆灰浆比同抹灰砂浆二次结构封模前贴双面胶防止漏浆轻质砌块底部要求三匹实心砖或者灌芯的混凝土小型空心砌块封顶砖斜砌砂浆饱满门窗洞口留设,砖墙上留洞留槽3装修样板★抹灰样板、外墙内保温样板、外墙涂料样板工艺说明:不同材料间挂网抹灰,挂网出边界100灰饼大小50X50,灰饼间距不超过2m涂料和保温分层处理,保证观感效果4屋面作法样板工艺说明:女儿墙压顶做滴水线压顶外高内低,4%找坡卷材的搭接长度:不小于100单砖立砌保护SBS卷材防止晒裂5卫生间样板工艺说明:增加同层排水,防止沉池积水造成渗漏;所有带水周边增加200高素混凝土反坎;管道安装位置确保洁具安装空间。
6管井样板工艺说明:水管井周边做200高混土挡水坎,底部安装地漏;所有管道排布要求整齐标示清晰;同一排阀门成线,不同的管道阀门要求开启方向一致;管中管采用石棉水泥表面加防火胶泥封堵。

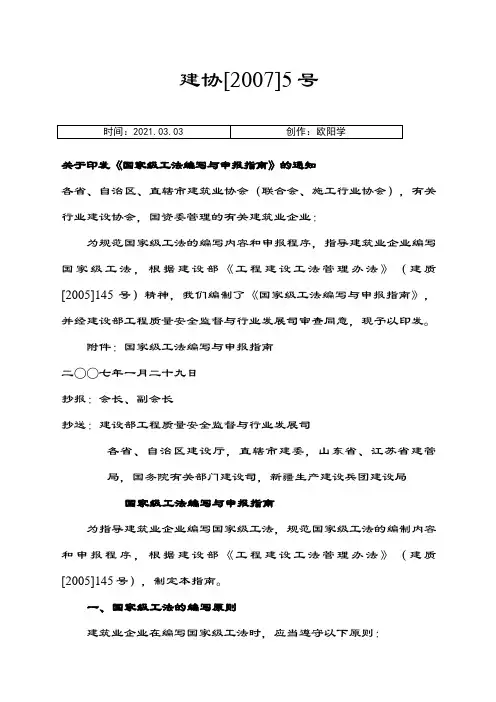

建协[2007]5号关于印发《国家级工法编写与申报指南》的通知各省、自治区、直辖市建筑业协会(联合会、施工行业协会),有关行业建设协会,国资委管理的有关建筑业企业:为规范国家级工法的编写内容和申报程序,指导建筑业企业编写国家级工法,根据建设部《工程建设工法管理办法》(建质[2005]145号)精神,我们编制了《国家级工法编写与申报指南》,并经建设部工程质量安全监督与行业发展司审查同意,现予以印发。
附件:国家级工法编写与申报指南二○○七年一月二十九日抄报:会长、副会长抄送:建设部工程质量安全监督与行业发展司各省、自治区建设厅,直辖市建委,山东省、江苏省建管局,国务院有关部门建设司,新疆生产建设兵团建设局国家级工法编写与申报指南为指导建筑业企业编写国家级工法,规范国家级工法的编制内容和申报程序,根据建设部《工程建设工法管理办法》(建质[2005]145号),制定本指南。
一、国家级工法的编写原则建筑业企业在编写国家级工法时,应当遵守以下原则:1.工法必须是经过工程实践并证明是属于技术先进、效益显著、经济适用、符合节能环保要求的施工方法。
未经工程实践检验的科研成果,不属工法的范畴。
2.国家级工法编写应主要针对某个单项工程,也可以针对工程项目中的一个分部,但必须具有完整的施工工艺。
3.工法应当按照《工程建设工法管理办法》第七条规定的内容和顺序进行编写。
工法的编写顺序是工法特点、工艺原理在前,最后引用一些典型工程实例加以说明。
二、国家级工法的选题分类1.通过总结工程实践经验,形成有实用价值、带有规律性的新的先进施工工艺技术,其工艺技术水平应达到国内领先或国际先进水平。
2.通过应用新技术、新工艺、新材料、新设备而形成的新的施工方法。
3.对类似现有的国家级工法有所创新、有所发展而形成的新的施工方法。
三、国家级工法编写内容国家级工法的编写内容,分为前言、工法特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析和应用实例等11项。
建协[2007]5号关于印发《国家级工法编写与申报指南》的通知各省、自治区、直辖市建筑业协会(联合会、施工行业协会),有关行业建设协会,国资委管理的有关建筑业企业:为规范国家级工法的编写内容和申报程序,指导建筑业企业编写国家级工法,根据建设部《工程建设工法管理办法》(建质[2005]145号)精神,我们编制了《国家级工法编写与申报指南》,并经建设部工程质量安全监督与行业发展司审查同意,现予以印发。
附件:国家级工法编写与申报指南二○○七年一月二十九日抄报:会长、副会长抄送:建设部工程质量安全监督与行业发展司各省、自治区建设厅,直辖市建委,山东省、江苏省建管局,国务院有关部门建设司,新疆生产建设兵团建设局国家级工法编写与申报指南为指导建筑业企业编写国家级工法,规范国家级工法的编制内容和申报程序,根据建设部《工程建设工法管理办法》(建质[2005]145号),制定本指南。
一、国家级工法的编写原则建筑业企业在编写国家级工法时,应当遵守以下原则:1.工法必须是经过工程实践并证明是属于技术先进、效益显著、经济适用、符合节能环保要求的施工方法。
未经工程实践检验的科研成果,不属工法的范畴。
2.国家级工法编写应主要针对某个单项工程,也可以针对工程项目中的一个分部,但必须具有完整的施工工艺。
3.工法应当按照《工程建设工法管理办法》第七条规定的内容和顺序进行编写。
工法的编写顺序是工法特点、工艺原理在前,最后引用一些典型工程实例加以说明。
二、国家级工法的选题分类1.通过总结工程实践经验,形成有实用价值、带有规律性的新的先进施工工艺技术,其工艺技术水平应达到国内领先或国际先进水平。
2.通过应用新技术、新工艺、新材料、新设备而形成的新的施工方法。
3.对类似现有的国家级工法有所创新、有所发展而形成的新的施工方法。
三、国家级工法编写内容国家级工法的编写内容,分为前言、工法特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析和应用实例等11项。
